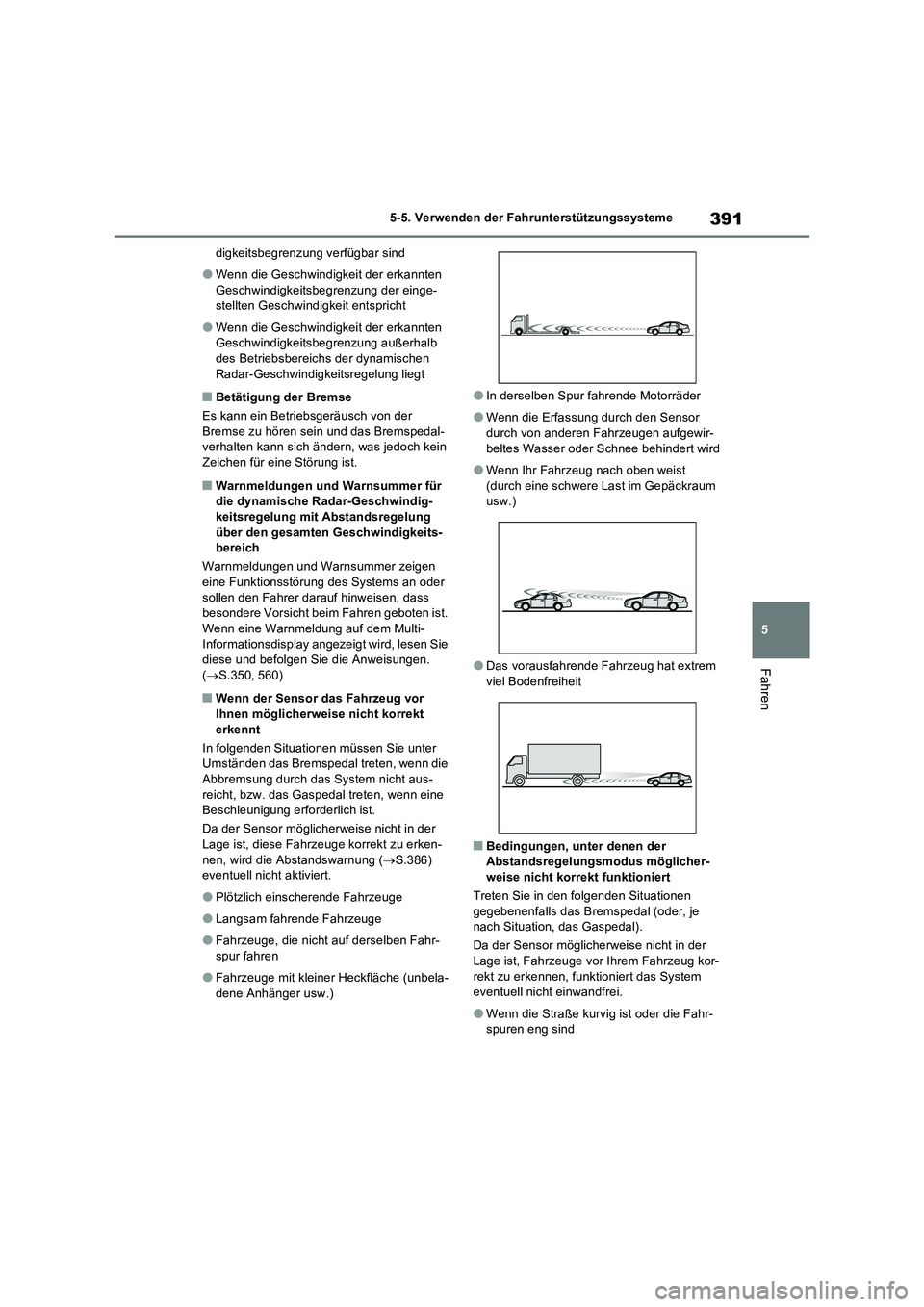

391
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
digkeitsbegrenzung verfügbar sind
●Wenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung der einge- stellten Geschwindigkeit entspricht
●Wenn die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung außerhalb des Betriebsbereichs der dynamischen
Radar-Geschwindigkeitsregelung liegt
■Betätigung der Bremse
Es kann ein Betriebsgeräusch von der Bremse zu hören sein und das Bremspedal-verhalten kann sich ändern, was jedoch kein
Zeichen für eine Störung ist.
■Warnmeldungen und Warnsummer für die dynamische Radar-Geschwindig-keitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeits- bereich
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren geboten ist. Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen. ( S.350, 560)
■Wenn der Sensor das Fahrzeug vor
Ihnen möglicherweise nicht korrekt erkennt
In folgenden Situationen müssen Sie unter Umständen das Bremspedal treten, wenn die
Abbremsung durch das System nicht aus- reicht, bzw. das Gaspedal treten, wenn eine Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der
Lage ist, diese Fahrzeuge korrekt zu erken- nen, wird die Abstandswarnung ( S.386) eventuell nicht aktiviert.
●Plötzlich einsc herende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die nicht auf derselben Fahr-
spur fahren
●Fahrzeuge mit kleiner Heckfläche (unbela-
dene Anhänger usw.)
●In derselben Spur fahrende Motorräder
●Wenn die Erfassung durch den Sensor
durch von anderen Fahrzeugen aufgewir- beltes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch eine schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug hat extrem viel Bodenfreiheit
■Bedingungen, unter denen der Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen gegebenenfalls das Bremspedal (oder, je nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der
Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor- rekt zu erkennen, funktioniert das System eventuell nicht einwandfrei.
●Wenn die Straße kurvig ist oder die Fahr-spuren eng sind

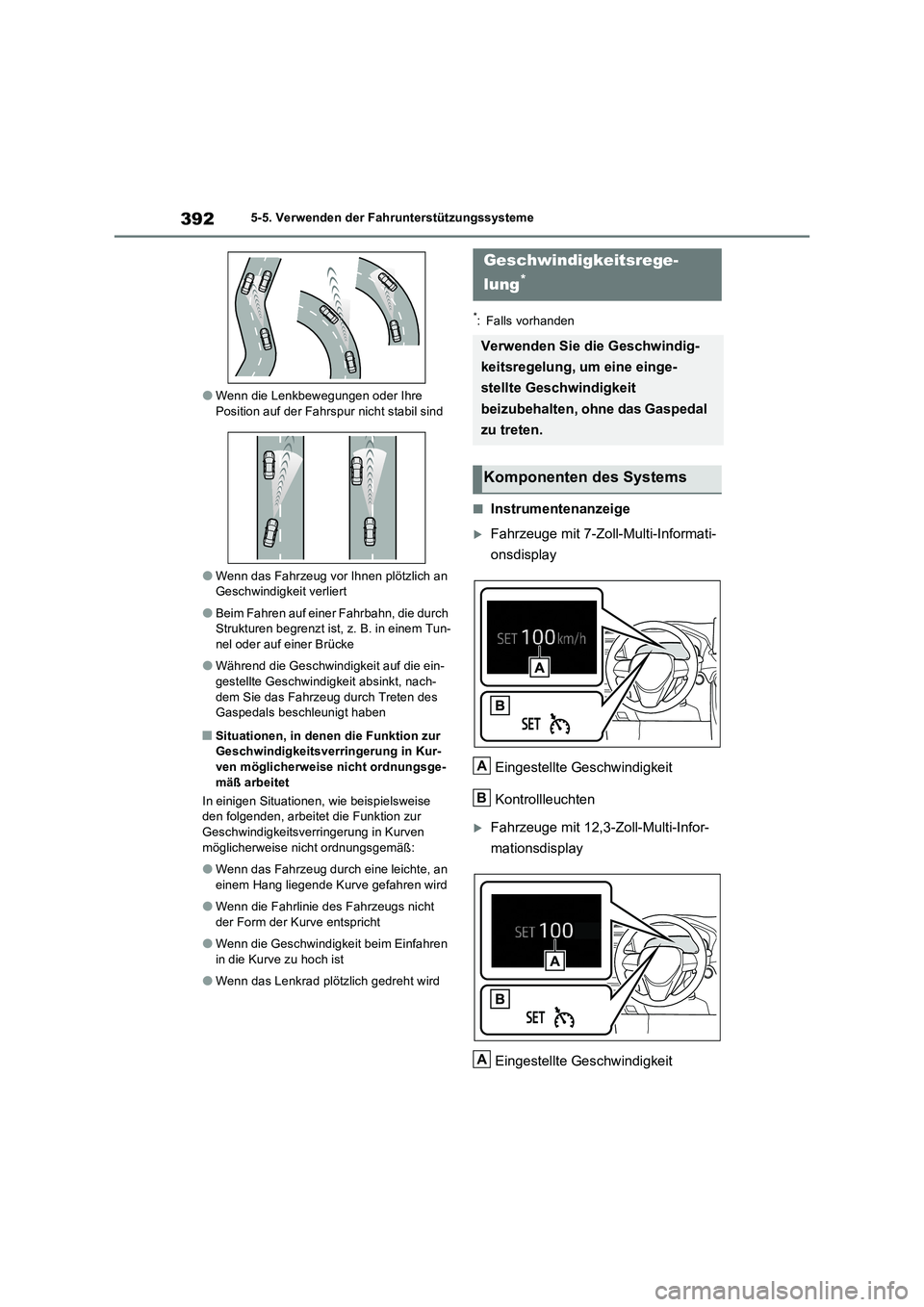

3925-5. Verwenden der Fahrunterstützungssysteme
●Wenn die Lenkbewegungen oder Ihre
Position auf der Fahrspur nicht stabil sind
●Wenn das Fahrzeug vor Ihnen plötzlich an
Geschwindigkeit verliert
●Beim Fahren auf einer Fahrbahn, die durch
Strukturen begrenzt ist, z. B. in einem Tun-
nel oder auf einer Brücke
●Während die Geschwindigkeit auf die ein-
gestellte Geschwindigkeit absinkt, nach-
dem Sie das Fahrzeug durch Treten des
Gaspedals beschleunigt haben
■Situationen, in denen die Funktion zur
Geschwindigkeitsverringerung in Kur-
ven möglicherweise nicht ordnungsge-
mäß arbeitet
In einigen Situationen, wie beispielsweise
den folgenden, arbeitet die Funktion zur
Geschwindigkeitsverringerung in Kurven
möglicherweise nicht ordnungsgemäß:
●Wenn das Fahrzeug durch eine leichte, an
einem Hang liegende Kurve gefahren wird
●Wenn die Fahrlinie des Fahrzeugs nicht
der Form der Kurve entspricht
●Wenn die Geschwindigkeit beim Einfahren
in die Kurve zu hoch ist
●Wenn das Lenkrad plötzlich gedreht wird
*: Falls vorhanden
■Instrumentenanzeige
Fahrzeuge mit 7-Zoll-Multi-Informati-
onsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
Fahrzeuge mit 12,3-Zoll-Multi-Infor-
mationsdisplay
Eingestellte Geschwindigkeit
Geschwindigkeitsrege-
lung
*
Verwenden Sie die Geschwindig-
keitsregelung, um eine einge-
stellte Geschwindigkeit
beizubehalten, ohne das Gaspedal
zu treten.
Komponenten des Systems
A
B
A

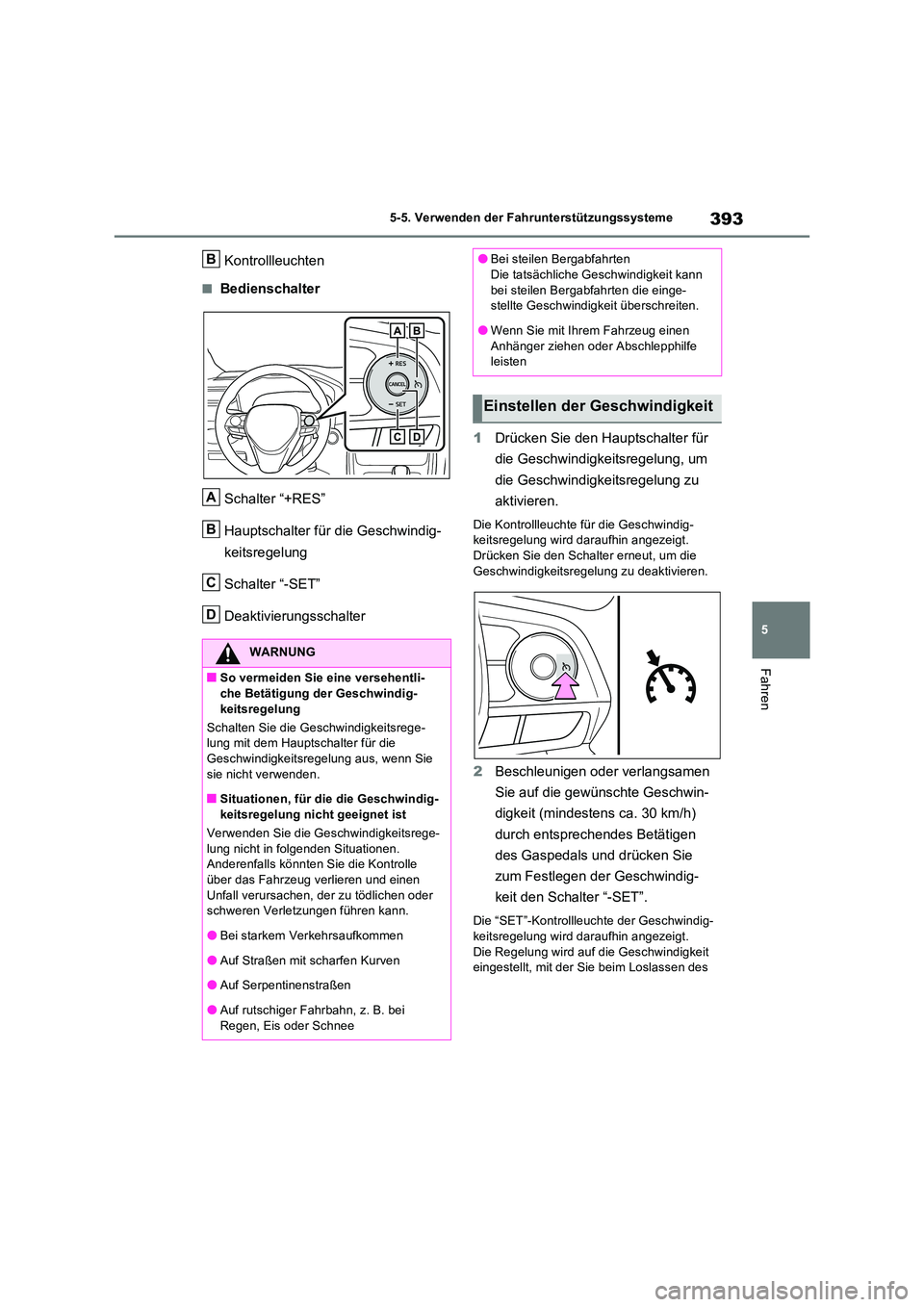

393
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
Kontrollleuchten
■Bedienschalter
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Schalter “-SET”
Deaktivierungsschalter
1 Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die Geschwindig- keitsregelung wird daraufhin angezeigt.
Drücken Sie den Schalter erneut, um die Geschwindigkeitsregelung zu deaktivieren.
2 Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig- keitsregelung wird daraufhin angezeigt.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der Sie beim Loslassen des
WARNUNG
■So vermeiden Sie eine versehentli-che Betätigung der Geschwindig-
keitsregelung
Schalten Sie die Geschwindigkeitsrege- lung mit dem Hauptschalter für die Geschwindigkeitsregelung aus, wenn Sie
sie nicht verwenden.
■Situationen, für die die Geschwindig- keitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsrege-
lung nicht in folgenden Situationen. Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
B
A
B
C
D
●Bei steilen Bergabfahrten Die tatsächliche Geschwindigkeit kann
bei steilen Bergabfahrten die einge- stellte Geschwindigkeit überschreiten.
●Wenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen oder Abschlepphilfe leisten
Einstellen der Geschwindigkeit

3945-5. Verwenden der Fahrunterstützungssysteme
Schalters gefahren sind.
Um die eingestellte Geschwindigkeit zu
ändern, betätigen Sie den Schalter
“+RES” bzw. “-SET”, bis die
gewünschte Geschwindigkeit erreicht
ist.
1 Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Die eingestellte Geschwindigkeit wird
wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Betätigung
des Schalters um 1 km/h*1 bzw.
1mph*2.
Grobeinstellung: Die eingestellte
Geschwindigkeit wird so lange erhöht
bzw. verringert, bis der Schalter losge-
lassen wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
1 Die Konstantgeschwindigkeitsrege-
lung wird durch Drücken des Deak-
tivierungsschalters abgebrochen.
Die Geschwindigkeitseinstellung wird auch
beim Betätigen der Bremsen aufgehoben.
2 Drücken Sie den Schalter “+RES”,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer Geschwin-
digkeit von mehr als ca. 30 km/h möglich.
■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel befindet sich in Position “D”.
●Die Geschwindigkeit beträgt mehr als ca. 30 km/h.
■Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
Ändern der eingestellten
Geschwindigkeit
Abbrechen und Fortsetzen der
Konstantgeschwindigkeitsre-
gelung

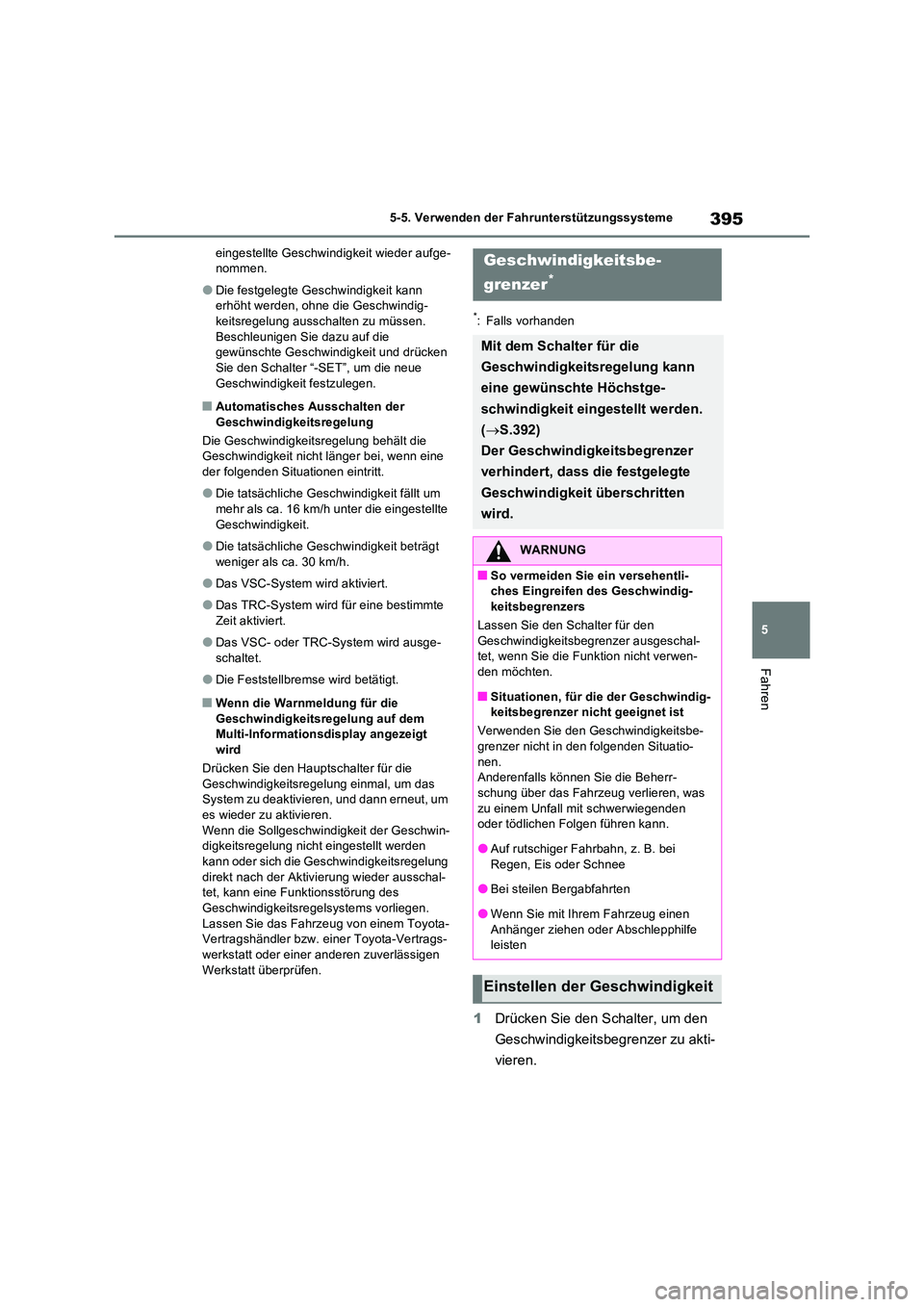

395
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
eingestellte Geschwindigkeit wieder aufge- nommen.
●Die festgelegte Geschwindigkeit kann erhöht werden, ohne die Geschwindig-keitsregelung ausschalten zu müssen.
Beschleunigen Sie dazu auf die gewünschte Geschwindigkeit und drücken Sie den Schalter “-SET”, um die neue
Geschwindigkeit festzulegen.
■Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt.
●Die tatsächliche Geschwindigkeit fällt um
mehr als ca. 16 km/h unter die eingestellte Geschwindigkeit.
●Die tatsächliche Geschwindigkeit beträgt weniger als ca. 30 km/h.
●Das VSC-System wird aktiviert.
●Das TRC-System wird für eine bestimmte
Zeit aktiviert.
●Das VSC- oder TRC-System wird ausge-
schaltet.
●Die Feststellbremse wird betätigt.
■Wenn die Warnmeldung für die
Geschwindigkeitsregelung auf dem Multi-Informationsdisplay angezeigt wird
Drücken Sie den Hauptschalter für die
Geschwindigkeitsregelung einmal, um das System zu deaktivieren, und dann erneut, um es wieder zu aktivieren.
Wenn die Sollgeschwindigkeit der Geschwin- digkeitsregelung nicht eingestellt werden kann oder sich die Geschwindigkeitsregelung
direkt nach der Aktivierung wieder ausschal- tet, kann eine Funktionsstörung des Geschwindigkeitsregelsystems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota- Vertragshändler bzw. einer Toyota-Vertrags-werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
*: Falls vorhanden
1 Drücken Sie den Schalter, um den
Geschwindigkeitsbegrenzer zu akti-
vieren.
Geschwindigkeitsbe-
grenzer*
Mit dem Schalter für die
Geschwindigkeitsregelung kann
eine gewünschte Höchstge-
schwindigkeit eingestellt werden.
( S.392)
Der Geschwindigkeitsbegrenzer
verhindert, dass die festgelegte
Geschwindigkeit überschritten
wird.
WARNUNG
■So vermeiden Sie ein versehentli- ches Eingreifen des Geschwindig-keitsbegrenzers
Lassen Sie den Schalter für den
Geschwindigkeitsbegrenzer ausgeschal- tet, wenn Sie die Funktion nicht verwen-den möchten.
■Situationen, für die der Geschwindig-keitsbegrenzer nicht geeignet ist
Verwenden Sie den Geschwindigkeitsbe- grenzer nicht in den folgenden Situatio-
nen. Anderenfalls können Sie die Beherr-schung über das Fahrz eug verlieren, was
zu einem Unfall mit schwerwiegenden oder tödlichen Folgen führen kann.
●Auf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
●Bei steilen Bergabfahrten
●Wenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen oder Abschlepphilfe leisten
Einstellen der Geschwindigkeit

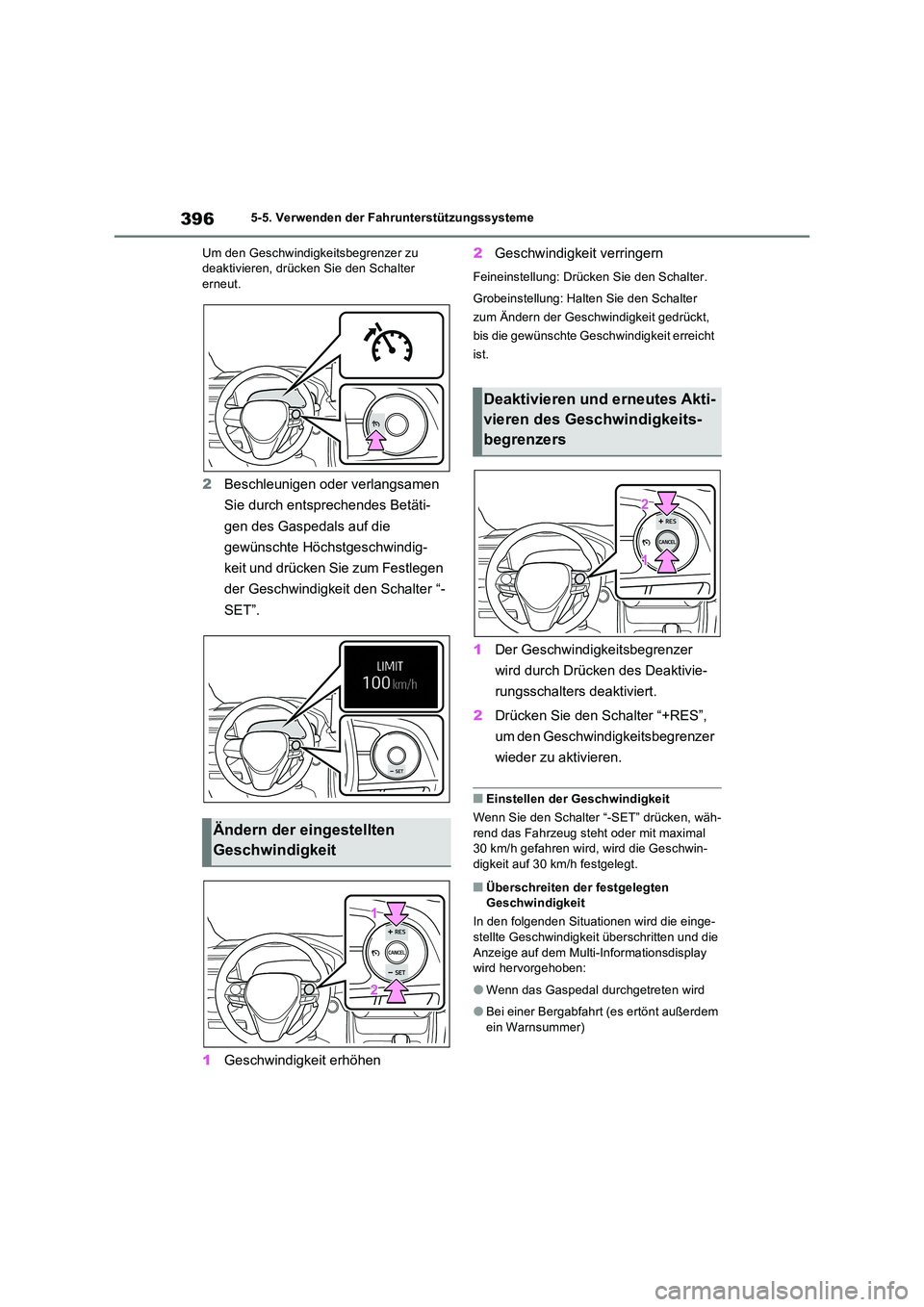

3965-5. Verwenden der Fahrunterstützungssysteme
Um den Geschwindigkeitsbegrenzer zu deaktivieren, drücken Sie den Schalter erneut.
2 Beschleunigen oder verlangsamen
Sie durch entsprechendes Betäti-
gen des Gaspedals auf die
gewünschte Höchstgeschwindig-
keit und drücken Sie zum Festlegen
der Geschwindigkeit den Schalter “-
SET”.
1 Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
1 Der Geschwindigkeitsbegrenzer
wird durch Drücken des Deaktivie-
rungsschalters deaktiviert.
2 Drücken Sie den Schalter “+RES”,
um den Geschwindigkeitsbegrenzer
wieder zu aktivieren.
■Einstellen der Geschwindigkeit
Wenn Sie den Schalter “-SET” drücken, wäh- rend das Fahrzeug steht oder mit maximal 30 km/h gefahren wird, wird die Geschwin-
digkeit auf 30 km/h festgelegt.
■Überschreiten der festgelegten Geschwindigkeit
In den folgenden Situationen wird die einge- stellte Geschwindigkeit überschritten und die
Anzeige auf dem Multi-Informationsdisplay wird hervorgehoben:
●Wenn das Gaspedal durchgetreten wird
●Bei einer Bergabfahrt (es ertönt außerdem
ein Warnsummer)
Ändern der eingestellten
Geschwindigkeit
Deaktivieren und erneutes Akti-
vieren des Geschwindigkeits-
begrenzers

397
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Automatische Deaktivierung des Geschwindigkeitsbegrenzers
Die eingestellte Geschwindigkeit wird auto- matisch aufgehoben, wenn die Geschwindig-
keitsregelung aktiviert wird.
■Wenn die Kontrollleuchte für den Geschwindigkeitsbegrenzer erlischt und “Fehlfunktion des Geschwindig-
keitsbegrenzers Bitte Händler kontak- tieren” angezeigt wird
Schalten Sie das Hybridsystem aus und star- ten Sie es dann erneut. Stellen Sie nach dem
erneuten Starten des Hybridsystems den Geschwindigkeitsbegrenzer ein.Wenn Sie den Geschwindigkeitsbegrenzer
nicht einstellen können, liegt möglicherweise eine Funktionsstörung des Geschwindig-keitsbegrenzungssystems vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
*: Falls vorhanden
BSM (Spurwechsel-Assi-
stent)*
Der Spurwechsel-Assistent vereint
2 Funktionen in einem System:
 BSM-Funktion (Spurwechsel-Assi-
stent)
Diese Funktion unterstützt den Fah-
rer bei der Entscheidung über den
besten Zeitpunkt für einen Spur-
wechsel
 RCTA-Funktion (Ausparkhilfe)
Diese Funktion unterstützt den Fah-
rer beim Zurücksetzen
Beide Funktionen verwenden die-
selben Sensoren.
WARNUNG
■Vorsichtsmaßregeln für die Verwen- dung der BSM-Funktion
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie immer umsichtig und achten Sie auf Ihre Umgebung.Die BSM-Funktion ist eine Zusatzfunktion,
die Sie warnt, wenn sich ein Fahrzeug in einem toten Winkel der Außenspiegel befindet oder sich schnell von hinten
einem toten Winkel nähert. Verlassen Sie sich nicht zu sehr auf die BSM-Funktion. Da die Funktion nicht beurteilen kann, ob
ein Fahrspurwechsel sicher durchzuführen ist, könnte blindes Vertrauen zu einem Unfall mit tödlichen oder schweren Verlet-
zungen führen.
Da das System unter bestimmten Bedin- gungen möglicherweise nicht einwandfrei funktioniert, müssen Sie sich stets gründ-
lich umsehen und sicherstellen, dass keine Gefahr vorliegt.

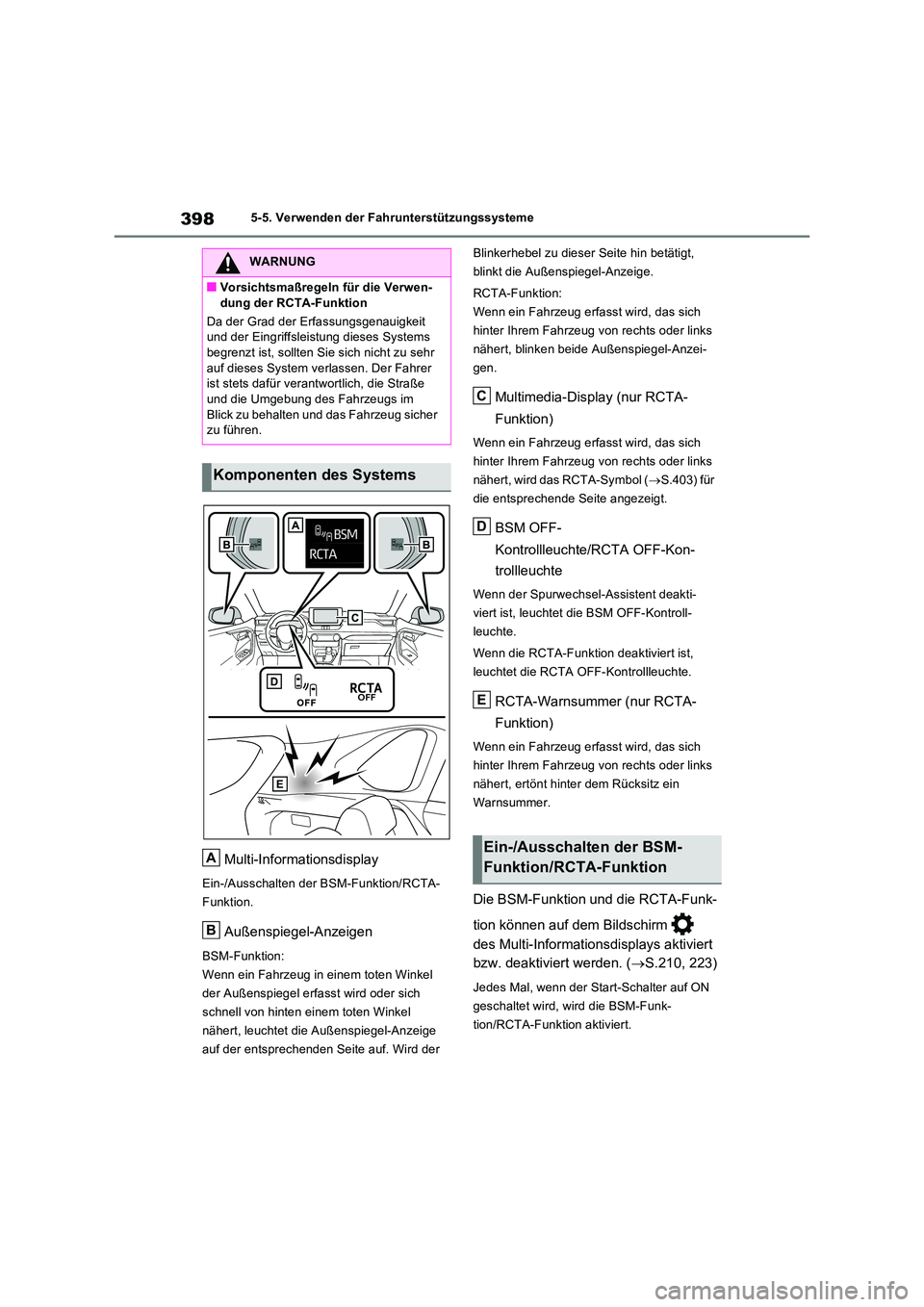

3985-5. Verwenden der Fahrunterstützungssysteme
Multi-Informationsdisplay
Ein-/Ausschalten der BSM-Funktion/RCTA-
Funktion.
Außenspiegel-Anzeigen
BSM-Funktion:
Wenn ein Fahrzeug in einem toten Winkel
der Außenspiegel erfasst wird oder sich
schnell von hinten einem toten Winkel
nähert, leuchtet die Außenspiegel-Anzeige
auf der entsprechenden Seite auf. Wird der
Blinkerhebel zu dieser Seite hin betätigt,
blinkt die Außenspiegel-Anzeige.
RCTA-Funktion:
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, blinken beide Außenspiegel-Anzei-
gen.
Multimedia-Display (nur RCTA-
Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, wird das RCTA-Symbol ( S.403) für
die entsprechende Seite angezeigt.
BSM OFF-
Kontrollleuchte/RCTA OFF-Kon-
trollleuchte
Wenn der Spurwechsel-Assistent deakti-
viert ist, leuchtet die BSM OFF-Kontroll-
leuchte.
Wenn die RCTA-Funktion deaktiviert ist,
leuchtet die RCTA OFF-Kontrollleuchte.
RCTA-Warnsummer (nur RCTA-
Funktion)
Wenn ein Fahrzeug erfasst wird, das sich
hinter Ihrem Fahrzeug von rechts oder links
nähert, ertönt hinter dem Rücksitz ein
Warnsummer.
Die BSM-Funktion und die RCTA-Funk-
tion können auf dem Bildschirm
des Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden. ( S.210, 223)
Jedes Mal, wenn der Start-Schalter auf ON
geschaltet wird, wird die BSM-Funk-
tion/RCTA-Funktion aktiviert.
WARNUNG
■Vorsichtsmaßregeln für die Verwen-
dung der RCTA-Funktion
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems begrenzt ist, sollten Sie sich nicht zu sehr
auf dieses System verlassen. Der Fahrer ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im
Blick zu behalten und das Fahrzeug sicher zu führen.
Komponenten des Systems
A
B
Ein-/Ausschalten der BSM-
Funktion/RCTA-Funktion
C
D
E
