2022 TOYOTA RAV4 PLUG-IN HYBRID Manual de utilização (in Portuguese)

167
3
3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
nQuando for apresentado o velocímetro no modo digital
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen
-
dendo do país de destino do veículo.

1683-1. Agrupamento de instrumentos
As luzes de aviso informam o con-
dutor sobre avarias em qualquer
um dos sistemas do veículo.
*1: Estas luzes acendem quando o
interruptor Power for colocado no
modo ON para indicar que está a ser
efetuada uma verificação a um sis-
tema. As luzes apagar-se-ão depois
de ligar o sistema híbrido ou após
alguns segundos. Poderá existir
uma avaria num sistema se uma luz
Luzes de aviso
(Vermelho)
Luz de aviso do sistema
de travagem*1 (  P.508)
(Amarelo)
Luz de aviso do sistema
de travagem*1 (  P.508)
Luz de aviso do sistema
de carga
*1 (  P.509)

Luz de aviso de tempera -
tura elevada do líquido de
refrigeração
*2 (  P.509)

Luz de aviso de sobrea -
quecimento do sistema
híbrido
*2 (  P.509)
Luz de aviso de pressão
baixa do óleo do motor
*2
( P.509)
Lâmpada indicadora de
avaria
*1 (  P.510)
Luz de aviso do SRS
*1
( P.510)
Luz de aviso do ABS
*1
( P.510)
(Vermelho/ama -
relo)
Luz de aviso da direção
assistida elétrica*1
( P.510)
(Pisca ou
acende)
Luz de aviso do PCS*1
(se equipado) ( P.511)
(Laranja)
Indicador LTA (se equi -
pado) ( P.511)
Indicador OFF do sen -
sor Toyota de assistên -
cia ao estacionamento
*3
( P.512)
Indicador PKSB OFF
*1
(se equipado) ( P.512)
Indicador BSM OFF
*1 (se
equipado) ( P.513)
Indicador RCTA OFF
*1
(se equipado) ( P.513)
Luz do indicador de der -
rapagem
*1 (  P.513)
Luz de aviso de utiliza -
ção inapropriada do
pedal
*2 (  P.514)
(Pisca)
Indicador de travão esta -
cionário temporário acio -
nado
*1 (  P.514)
(Pisca)
Indicador do travão de
estacionamento
( P.514)
Luz de aviso da pressão
dos pneus
*1 (  P.515)
Luz de aviso de nível
baixo de combustível
( P.515)
Luz de aviso do cinto de
segurança do condutor e
do passageiro da frente
( P.515)
Luz de aviso dos cintos
de segurança dos passa -
geiros do banco traseiro
( P.516)

169
3
3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
não acender ou não apagar. Leve o
seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro -
ceda a uma verificação.
*2: A luz acende no mostrador de infor -
mações múltiplas, acompanhada de
uma mensagem.
*3: O indicador OFF do sensor Toyota de assistência ao estacionamento
acende quando colocar o interruptor
Power em ON (LIG.) enquanto o
sensor Toyota de assistência ao
estacionamento estiver ligado. Este
apaga ao fim de alguns segundos.
Os indicadores informam o condu -
tor sobre o estado de funciona -
mento dos vários sistemas do
veículo.
AVISO
nSe a luz de aviso de um sistema
de segurança não acender

Se a luz de aviso de um sistema de segu -
rança, tal como a luz de aviso do ABS e
SRS, não acender quando colocar o sis -
tema híbrido em funcionamento, tal pode
significar que estes sistemas não estão
disponíveis para o proteger em caso de
acidente, o que pode resultar em morte
ou ferimentos graves. Se tal ocorrer, leve
imediatamente o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara -
dor da sua confiança para que este pro -
ceda a uma inspeção.

Indicadores
Indicador do sinal de
mudança de direção
( P.281)
Indicador das luzes de
presença ( P.288)
Indicador das luzes de
máximos ( P.289)
Indicador da luz auto -
mática de máximos (se
equipado) ( P.290)
Indicador da luz de
nevoeiro da frente
( P.293)
Indicador da luz de
nevoeiro traseira
( P.293)
Indicador do sistema de
chave inteligente para
entrada e arranque
*1
( P.273)
Indicador do controlo da
velocidade de cruzeiro
( P.332, 344)
Indicador do controlo
dinâmico da velocidade
de cruzeiro com radar
(se equipado) ( P.332)
Indicador “SET” do con -
trolo da velocidade de
cruzeiro ( P.332, 344)
Indicador do limitador
de velocidade (se equi -
pado) ( P.347)
Indicador LTA
*2 (se
equipado) ( 323)

1703-1. Agrupamento de instrumentos
*1: Esta luz acende no mostrador de informações múltiplas, sendo acom -
panhada de uma mensagem.
*2: Dependendo das condições de fun -
cionamento do sistema, a cor e o
estado do indicador alteram.
*3: Esta luz acende quando o sistema desligar.

*4: O indicador OFF do sensor Toyota de assistência ao estacionamento acende
quando colocar o interruptor Power em
ON (LIG.) enquanto o sensor Toyota
de assistência ao estacionamento esti -
ver em funcionamento. Este apaga
passados alguns segundos.

*5: Estas luzes acendem quando colo- car o interruptor Power em ON
(LIG.) para indicar que está a ser
efetuada a verificação a um sistema.
As luzes apagam depois de colocar

Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*3, 4
( P.372)

Indicador PKSB OFF
*3,
5
(se equipado)
( P.380)
(Pisca)
Luz do indicador de der -
rapagem*5 (  P.392)
Indicador VSC OFF
*3, 5
( P.393)

Luz de aviso do PCS
*3, 5
(se equipado) ( P.313)

Indicadores BSM dos
espelhos retrovisores
exteriores
*5, 6 (se equi -
pado) ( P.349)
Indicador BSM OFF
*3, 5
(se equipado) ( P.349)

Indicador RCTA OFF
*3, 5
(se equipado) ( P.349)

Indicador de travão
estacionário temporário
em standby
*5 (  P.285)
Indicador de travão
estacionário temporário
acionado
*5 (  P.285)
Indicador de segurança
( P.76, 78)
Indicador “READY”
( P.273)
Indicador de tempera-
tura exterior baixa
*7
( P.176)
Indicador EV ( P.90)
Indicador do travão de
estacionamento
( P.282)
Indicador do modo de
condução EV
*8 (  P.86)
Indicador do modo
AUTO EV/HV
*8 (  P.86)
Indicador do modo de
condução HV
*8 (  P.86)
Indicador do modo de
carregamento da bate -
ria híbrida
*8 (  P.87)

Indicador do modo de
condução Eco ( P.387)

Indicador do modo de
condução “Sport” (des -
portivo) ( P.387)
Indicador do modo Trail
( P.389)
Indicador “PASSENGER
AIR BAG”
*5, 9 (se equi -
pado) ( P.48)

171
3
3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
o sistema híbrido em funciona
-
mento ou ao fim de alguns segun -
dos. Se as luzes não acenderem ou
não apagarem, poderá existir uma
avaria num sistema. Leve o seu veí -
culo a um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da
sua confiança para que este pro -
ceda a uma verificação.
*6: Esta luz acende nos espelhos retro -
visores exteriores.
*7: Quando a temperatura exterior for igual ou inferior a 3ºC, este indicador
pisca durante, cerca de, 10 segun -
dos e depois fica permanentemente
aceso.
*8: O indicador exibido altera, de acordo com o modo atual de funcionamento
do sistema híbrido plug-in.
*9: Esta luz acende no painel central.
nIndicadores BSM (Monitorização do
Ângulo Morto) dos espelhos retro -
visores exteriores (se equipado)
Para confirmar que estão a funcionar,
os indicadores BSM dos espelhos retro -
visores exteriores acendem quando o
interruptor Power for colocado em ON
ou quando a função BSM/RCTA for
acionada enquanto o interruptor Power
estiver ligado.
Se o sistema estiver a funcionar devida-
mente, os indicadores BSM dos espe -
lhos retrovisores exteriores apagam
após alguns segundos.
Se os indicadores BSM dos espelhos
retrovisores exteriores não acenderem
ou não apagarem, o sistema pode estar
avariado.
Se isto acontecer, leve o seu veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual -
quer reparador da sua confiança para
que este proceda a uma inspeção.

1723-1. Agrupamento de instrumentos
A apresentação do velocímetro pode ser selecionada a partir de dois tipos,
analógico e digital. ( P.184)
nVelocímetro analógico
As unidades utilizadas nos medidores e o mostrador podem diferir dependendo do
país de destino do veículo.
Indicador do sistema híbrido

Apresenta a energia gerada pelo Sistema Híbrido ou o nível de regeneração ( 
P.175
)

Velocímetro
Apresenta a velocidade do veículo
Relógio
O relógio ajusta automaticamente a hora, utilizando a informação de GPS (relógio
GPS). Para mais informações, consulte o “Manual do Proprietário do Sistema de
Navegação e Multimédia” ou no “Manual do Proprietário do Multimédia”.
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito
Medidor SOC (Estado de carga)
Apresenta a quantidade remanescente da carga da bateria de tração.

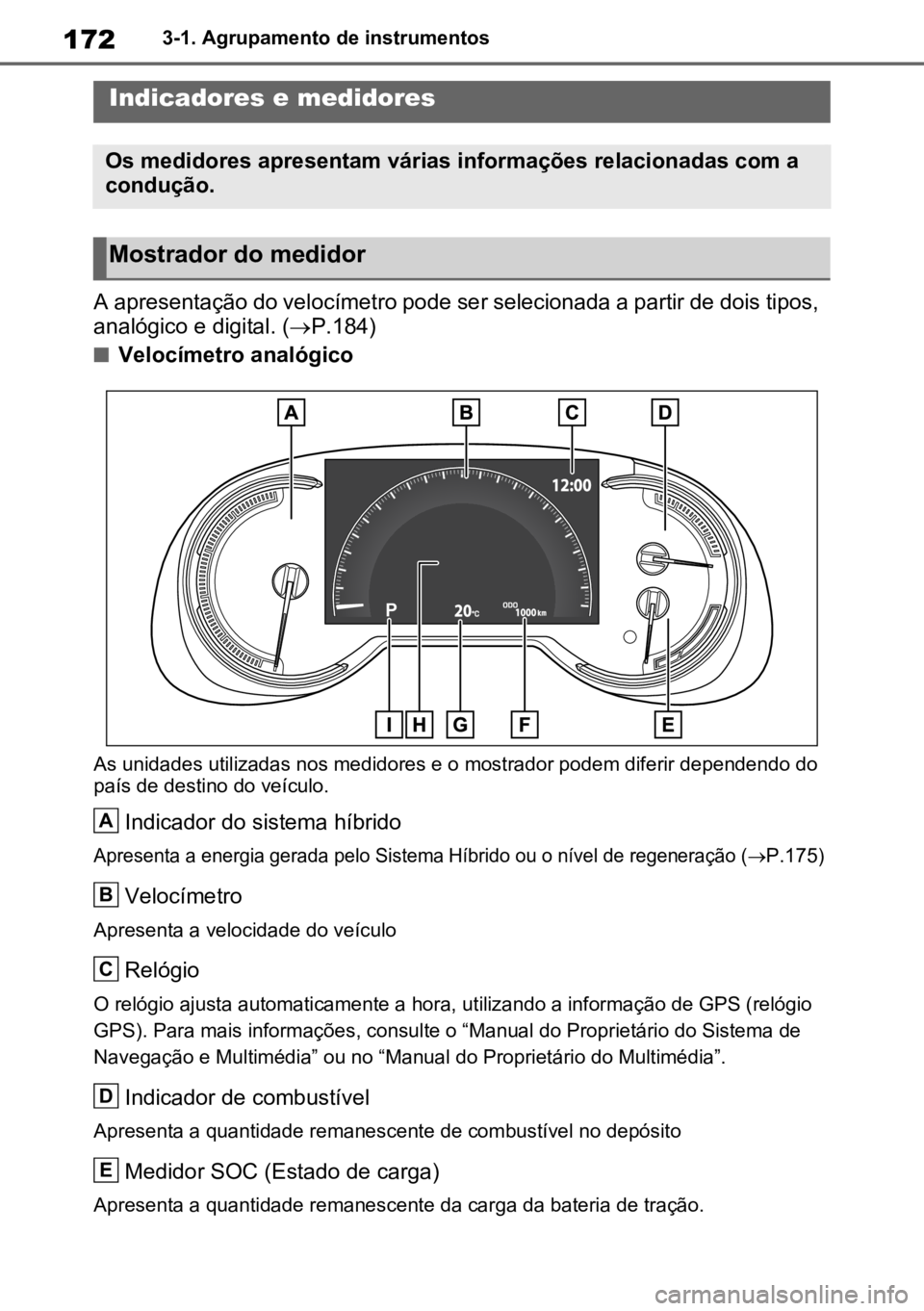

Indicadores e medidores
Os medidores apresentam várias informações relacionadas com a
condução.
Mostrador do medidor
A
B
C
D
E

173
3
3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Quando o medidor estiver na zona verde, é possível a condução EV. Quando o
medidor estiver na zona azul, deixa de ser possível a condução no modo EV (nesta
situação, o veículo muda para o modo HV). Carregue a bateria híbrida (bateria de
tração) para permitir a condução no modo EV.
Conta-quilómetros, mostrador de controlo da luminosidade do medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu
Medidor de distâncias:
Apresenta a distância que o veículo percorreu desde a última vez que o medidor foi
reinicializado. Os medidores de distâncias “A” e “B” podem ser utilizados para regis -
tar e visualizar distâncias diferentes, de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar o brilho das luzes do agrupamento de instrumentos.
Temperatura exterior ( P.176)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução ( P.177)
Apresenta mensagens de aviso em caso de avaria ( P.518)
Posição de engrenamento e indicador da gama de velocidades

Apresenta a posição de engrenamento e a gama de velocidades selecionadas ( P.277)

nVelocímetro digital
As unidades utilizadas nos medidores e o mostrador podem diferir dependendo do
país de destino do veículo.
Indicador do sistema híbrido

Apresenta a energia gerada pelo Sistema Híbrido ou o nível de regeneração ( 
P.175
)

F

G

H

I

A

1743-1. Agrupamento de instrumentos
Velocímetro
Apresenta a velocidade do veículo
Relógio
O relógio ajusta automaticamente a hora, utilizando a informação de GPS (relógio
GPS). Para mais informações, consulte o “Manual do Proprietário do Sistema de
Navegação e Multimédia” ou no “Manual do Proprietário do Multimédia”
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito
Medidor SOC (Estado de carga)
Apresenta a quantidade remanescente da carga da bateria de tração.
Quando o medidor estiver na zona verde, é possível a condução EV. Quando o
medidor estiver na zona azul, deixa de ser possível a condução no modo EV (nesta
situação, o veículo muda para o modo HV). Carregue a bateria do sistema híbrido
(bateria de tração) para permitir a condução no modo EV.
Conta-quilómetros, mostrador de controlo da luminosidade do medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu.
Medidor de distância:
Apresenta a distância que o veículo percorreu desde a última vez que o medidor foi
reinicializado. Os medidores de distâncias “A” e “B” podem ser utilizados para regis -
tar e visualizar distâncias diferentes, de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar a luminosidade das luzes do agrupamento de instrumentos.
Temperatura exterior ( P.176)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução ( P.177)
Apresenta mensagens de aviso em caso de avaria ( P.518)
Posição de engrenamento e indicador da gama de velocidades

Apresenta a posição de engrenamento e a gama de velocidades selecionadas ( P.277)

nOs medidores e o mostrador acen -
dem quando

O interruptor Power estiver em ON (LIG.)

n
Quando alterar o modo de condução

l
A cor do velocímetro altera de acordo
com o modo de condução selecionado. (
P.387)

lA cor do velocímetro altera, de acordo
com o modo de condução selecio-
nado ou quando ligar o modo Trail.
( P.387, 389)
B
C
D
E
F
G
H
I
