Entretien

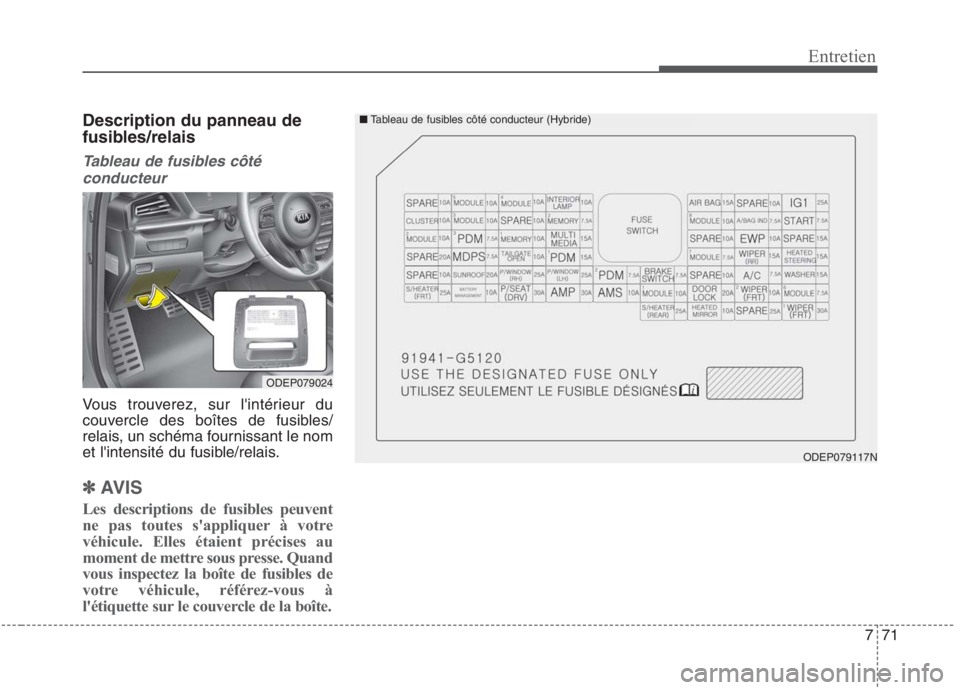

Description du panneau de
fusibles/relais
Tableau de fusibles côtéconducteur
Vous trouverez, sur l'intérieur du
couvercle des boîtes de fusibles/
relais, un schéma fournissant le nom
et l'intensité du fusible/relais.
✽✽ AVIS
Les descriptions de fusibles peuvent
ne pas toutes s'appliquer à votre
véhicule. Elles étaient précises au
moment de mettre sous presse. Quand
vous inspectez la boîte de fusibles de
votre véhicule, référez-vous à
l'étiquette sur le couvercle de la boîte.
ODEP079117N
■ Tableau de fusibles côté conducteur (Hybride)
ODEP079024

72
7
Entretien

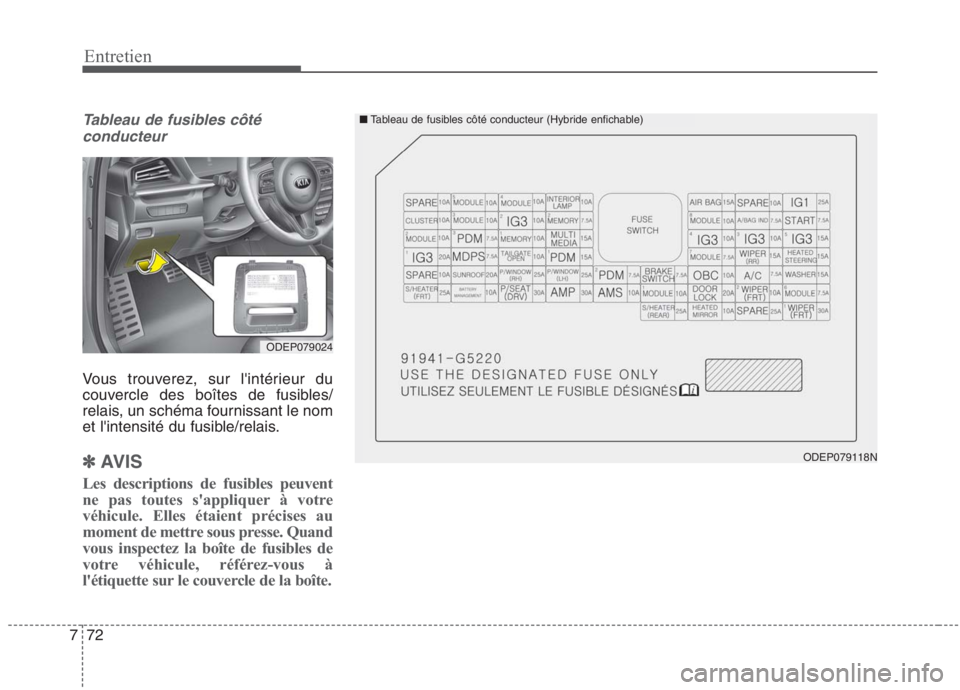

Tableau de fusibles côté
conducteur
Vous trouverez, sur l'intérieur du
couvercle des boîtes de fusibles/
relais, un schéma fournissant le nom
et l'intensité du fusible/relais.
✽✽ AVIS
Les descriptions de fusibles peuvent
ne pas toutes s'appliquer à votre
véhicule. Elles étaient précises au
moment de mettre sous presse. Quand
vous inspectez la boîte de fusibles de
votre véhicule, référez-vous à
l'étiquette sur le couvercle de la boîte.ODEP079118N
■ Tableau de fusibles côté conducteur (Hybride enfichable)
ODEP079024

773
Entretien
Tableau de bord (Tableau de fusibles côté conducteur) (Hybride)
Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 510A
Rétroviseur électrochromique, unité principale audio/vidéo et navigation, audio, indicateur du levier
sélecteur, module de commande
du climatiseur, module de commande de chauffe-siège arrière, module de commande ventilation de
siège avant, module de commande de chauffe-siège
avant, module du dispositif de réglage automatique du niveau des phares G/D, commutateur decollision, AMP (amplificateur)
MODULE 410AModule de commande d'assistance de maintien de voie, commutateur de collision, avertisseur de
collision entre angles morts (BCW) - radar, poignée gauche/droite, EPB, VESS, module de
commande de chauffe-siège avant
INTERIORLAMP10ALampe de miroir avant G/D, plafonnier, lampe de la console supérieure, lampe du coffre de
rangement, détecteur de pluie, lampe d'ambiance, BCM, chargeur sans fil
A/BAG15ADétecteur de passager, ACU
IG 125ABloc de raccordement du compartiment moteur (Fusible - DCT4, HPCU2, SURPRESSEUR
HYDRAULIQUE ACTIF 3, ECU3)
CLUSTER10ABloc d'instruments
MODULE 310ABCM (module de commande fonctionnel), levier sélecteur DCT (transmission à double embrayage),
interrupteur de feu stop, module de porte conducteur, module de porte passager
MEMORY 27,5AUnité de volet d'air active, VESS
MODULE 810AUnité de volet d'air actif, pompe à eau électrique (moteur),bloc de raccordement du compartiment
moteur (relais de ventilateur de refroidissement de batterie), module de commande de BMS (système
de gestion de batterie)
A/BAG IND7,5AModule de commande de climatiseur, groupe d'instruments
START7,5AInterrupteur d'immobiliseur [avec clé intelligente/avec immobiliseur]

74
7
Entretien

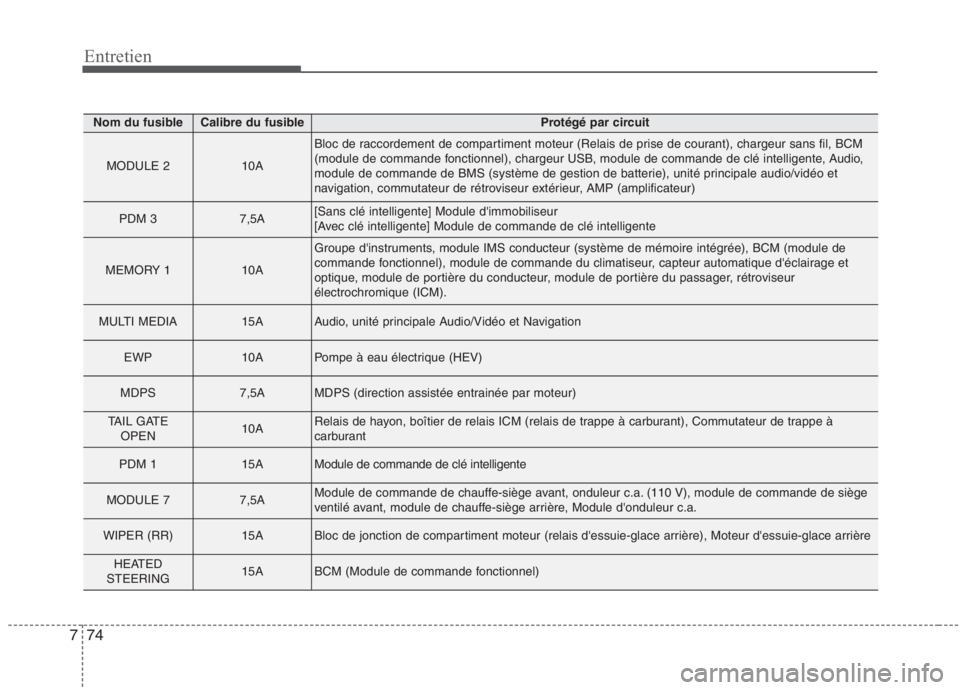

Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 210A
Bloc de raccordement de compartiment moteur (Relais de prise de courant), chargeur sans fil, BCM
(module de commande fonctionnel), chargeur USB, module de commande de clé intelligente, Audio,
module de commande de BMS (système de gestion de batterie), unité principale audio/vidéo et
navigation, commutateur de rétroviseur extérieur, AMP (amplificateur)
PDM 37,5A[Sans clé intelligente] Module d'immobiliseur
[Avec clé intelligente] Module de commande de clé intelligente
MEMORY 110A
Groupe d'instruments, module IMS conducteur (système de mémoire intégrée), BCM (module de
commande fonctionnel), module de commande du climatiseur, capteur automatique d'éclairage et
optique, module de portière du conducteur, module de portière du passager, rétroviseurélectrochromique (ICM).
MULTI MEDIA15AAudio, unité principale Audio/Vidéo et Navigation
EWP10APompe à eau électrique (HEV)
MDPS7,5AMDPS (direction assistée entrainée par moteur)
TAIL GATE
OPEN10ARelais de hayon, boîtier de relais ICM (relais de trappe à carburant), Commutateur de trappe à
carburant
PDM 115AModule de commande de clé intelligente
MODULE 77,5AModule de commande de chauffe-siège avant, onduleur c.a. (110 V), module de commande de siège
ventilé avant, module de chauffe-siège arrière, Module d'onduleur c.a.
WIPER (RR)15ABloc de jonction de compartiment moteur (relais d'essuie-glace arrière), Moteur d'essuie-glace arrière
HEATED
STEERING15ABCM (Module de commande fonctionnel)

775
Entretien

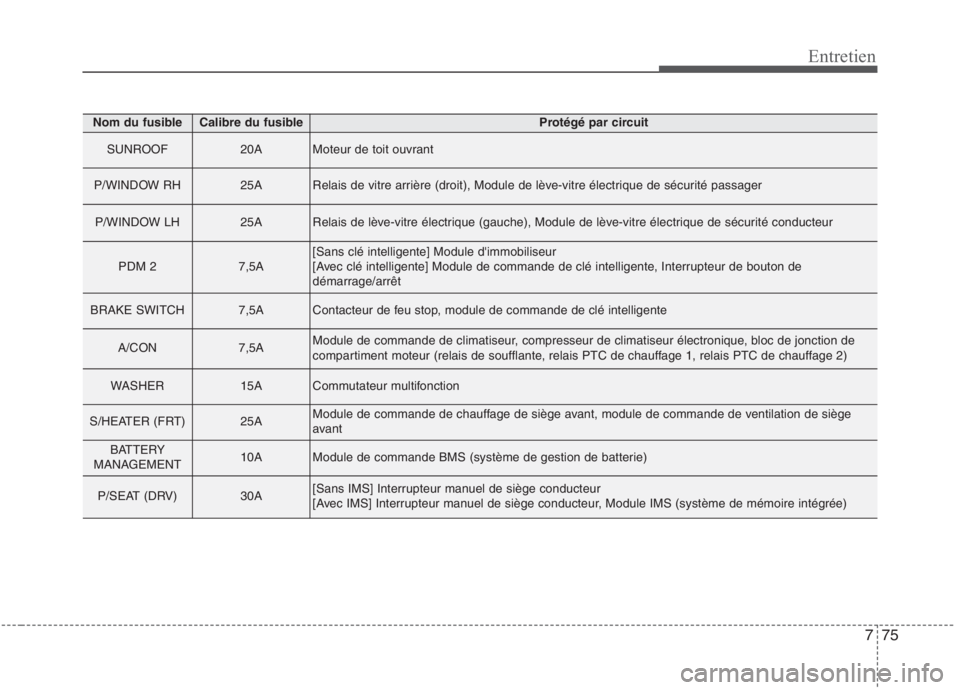

Nom du fusibleCalibre du fusibleProtégé par circuit
SUNROOF20AMoteur de toit ouvrant
P/WINDOW RH25ARelais de vitre arrière (droit), Module de lève-vitre électrique de sécurité passager
P/WINDOW LH25ARelais de lève-vitre électrique (gauche), Module de lève-vitre électrique de sécurité conducteur
PDM 27,5A[Sans clé intelligente] Module d'immobiliseur
[Avec clé intelligente] Module de commande de clé intelligente, Interrupteur de bouton de
démarrage/arrêt
BRAKE SWITCH7,5AContacteur de feu stop, module de commande de clé intelligente
A/CON7,5AModule de commande de climatiseur, compresseur de climatiseur électronique, bloc de jonction de
compartiment moteur (relais de soufflante, relais PTC de chauffage 1, relais PTC de chauffage 2)
WASHER15ACommutateur multifonction
S/HEATER (FRT)25AModule de commande de chauffage de siège avant, module de commande de ventilation de siège
avant
BATTERY
MANAGEMENT10AModule de commande BMS (système de gestion de batterie)
P/SEAT (DRV)30A[Sans IMS] Interrupteur manuel de siège conducteur
[Avec IMS] Interrupteur manuel de siège conducteur, Module IMS (système de mémoire intégrée)

76
7
Entretien

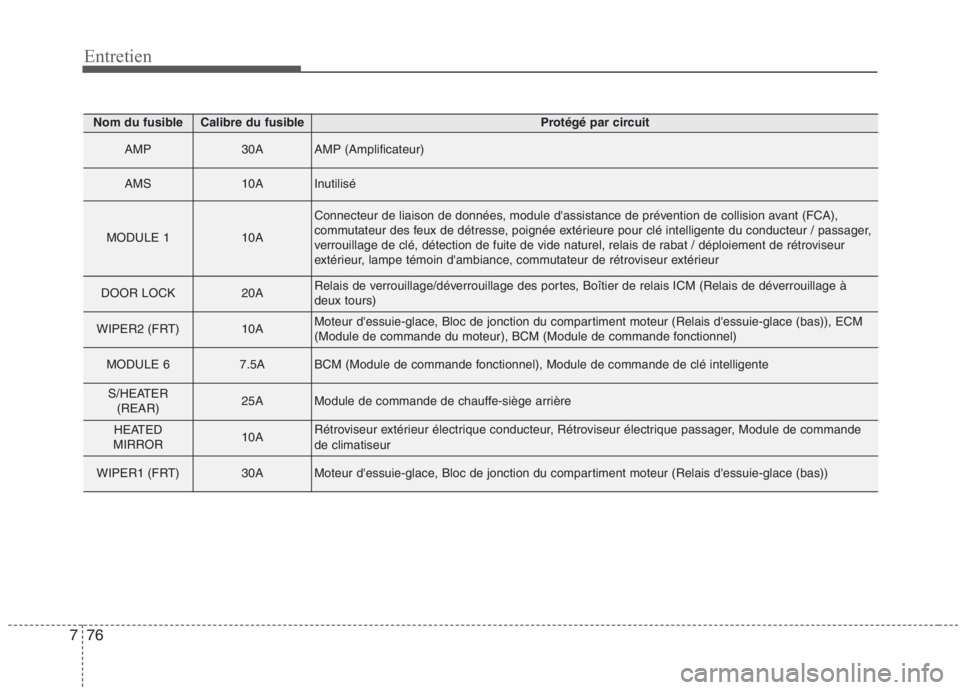

Nom du fusibleCalibre du fusibleProtégé par circuit
AMP30AAMP (Amplificateur)
AMS10AInutilisé
MODULE 110A
Connecteur de liaison de données, module d'assistance de prévention de collision avant (FCA),
commutateur des feux de détresse, poignée extérieure pour clé intelligente du conducteur / passager,
verrouillage de clé, détection de fuite de vide naturel, relais de rabat / déploiement de rétroviseur
extérieur, lampe témoin d'ambiance, commutateur de rétroviseur extérieur
DOOR LOCK20ARelais de verrouillage/déverrouillage des portes, Boîtier de relais ICM (Relais de déverrouillage à deux tours)
WIPER2 (FRT)10AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas)), ECM
(Module de commande du moteur), BCM (Module de commande fonctionnel)
MODULE 67.5ABCM (Module de commande fonctionnel), Module de commande de clé intelligente
S/HEATER
(REAR)25AModule de commande de chauffe-siège arrière
HEATED
MIRROR10ARétroviseur extérieur électrique conducteur, Rétroviseur électrique passager, Module de commande de climatiseur
WIPER1 (FRT)30AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas))

777
Entretien
Tableau de bord (Tableau de fusibles côté conducteur) (Hybride enfichable)

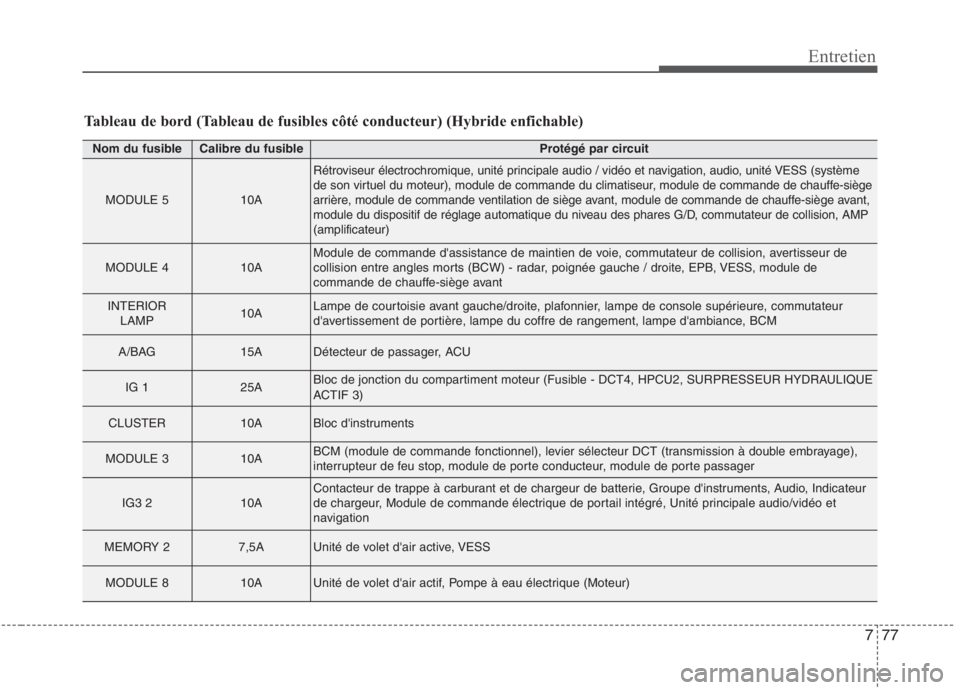

Nom du fusibleCalibre du fusibleProtégé par circuit
MODULE 510A
Rétroviseur électrochromique, unité principale audio / vidéo et navigation, audio, unité VESS (système
de son virtuel du moteur), module de commande du climatiseur, module de commande de chauffe-siège
arrière, module de commande ventilation de siège avant, module de commande de chauffe-siège avant,
module du dispositif de réglage automatique du niveau des phares G/D, commutateur de collision, AMP(amplificateur)
MODULE 410AModule de commande d'assistance de maintien de voie, commutateur de collision, avertisseur de
collision entre angles morts (BCW) - radar, poignée gauche / droite, EPB, VESS, module de
commande de chauffe-siège avant
INTERIORLAMP10ALampe de courtoisie avant gauche/droite, plafonnier, lampe de console supérieure, commutateur
d'avertissement de portière, lampe du coffre de rangement, lampe d'ambiance, BCM
A/BAG15ADétecteur de passager, ACU
IG 125ABloc de jonction du compartiment moteur (Fusible - DCT4, HPCU2, SURPRESSEUR HYDRAULIQUE
ACTIF 3)
CLUSTER10ABloc d'instruments
MODULE 310ABCM (module de commande fonctionnel), levier sélecteur DCT (transmission à double embrayage),
interrupteur de feu stop, module de porte conducteur, module de porte passager
IG3 210AContacteur de trappe à carburant et de chargeur de batterie, Groupe d'instruments, Audio, Indicateur
de chargeur, Module de commande électrique de portail intégré, Unité principale audio/vidéo et
navigation
MEMORY 27,5AUnité de volet d'air active, VESS
MODULE 810AUnité de volet d'air actif, Pompe à eau électrique (Moteur)

78
7
Entretien

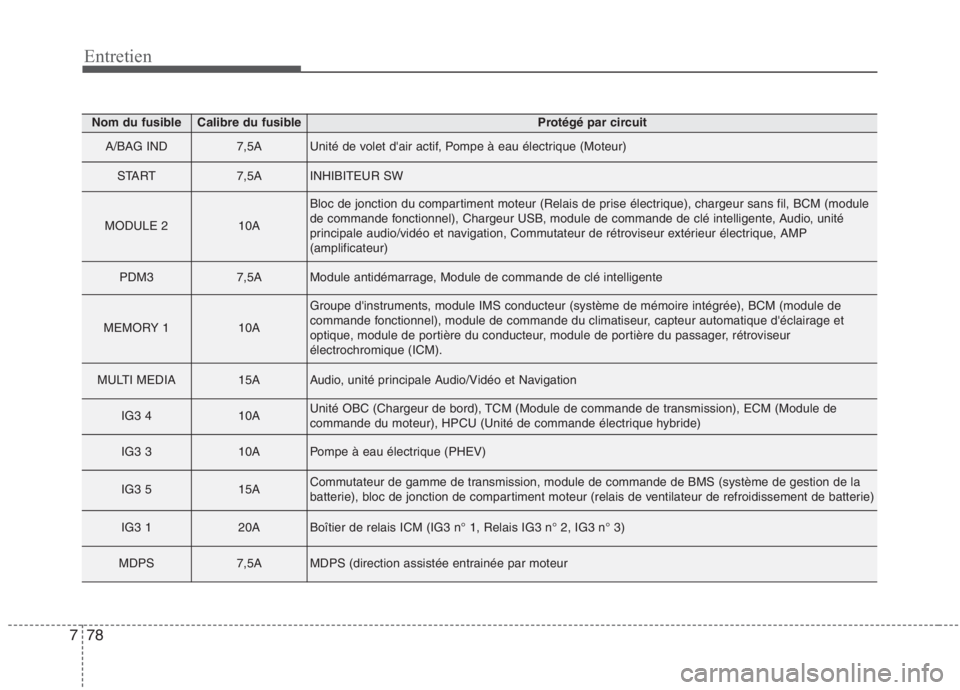

Nom du fusibleCalibre du fusibleProtégé par circuit
A/BAG IND7,5AUnité de volet d'air actif, Pompe à eau électrique (Moteur)
START7,5AINHIBITEUR SW
MODULE 210A
Bloc de jonction du compartiment moteur (Relais de prise électrique), chargeur sans fil, BCM (module
de commande fonctionnel), Chargeur USB, module de commande de clé intelligente, Audio, unité
principale audio/vidéo et navigation, Commutateur de rétroviseur extérieur électrique, AMP(amplificateur)
PDM37,5AModule antidémarrage, Module de commande de clé intelligente
MEMORY 110A
Groupe d'instruments, module IMS conducteur (système de mémoire intégrée), BCM (module de
commande fonctionnel), module de commande du climatiseur, capteur automatique d'éclairage et
optique, module de portière du conducteur, module de portière du passager, rétroviseurélectrochromique (ICM).
MULTI MEDIA15AAudio, unité principale Audio/Vidéo et Navigation
IG3 410AUnité OBC (Chargeur de bord), TCM (Module de commande de transmission), ECM (Module de
commande du moteur), HPCU (Unité de commande électrique hybride)
IG3 310APompe à eau électrique (PHEV)
IG3 515ACommutateur de gamme de transmission, module de commande de BMS (système de gestion de la
batterie), bloc de jonction de compartiment moteur (relais de ventilateur de refroidissement de batterie)
IG3 120ABoîtier de relais ICM (IG3 n° 1, Relais IG3 n° 2, IG3 n° 3)
MDPS7,5AMDPS (direction assistée entrainée par moteur
