2020 KIA NIRO Manuel du propriétaire (in French)

7103
Entretien

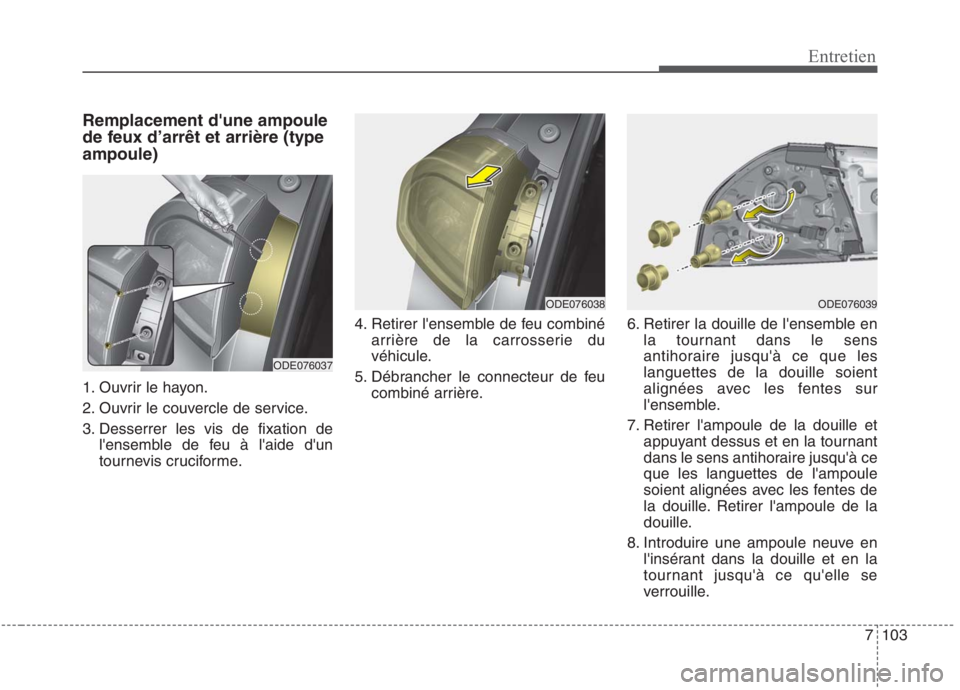

Remplacement d'une ampoule
de feux d’arrêt et arrière (typeampoule)
1. Ouvrir le hayon.
2. Ouvrir le couvercle de service.
3. Desserrer les vis de fixation del'ensemble de feu à l'aide d'un
tournevis cruciforme. 4. Retirer l'ensemble de feu combiné
arrière de la carrosserie du
véhicule.
5. Débrancher le connecteur de feu combiné arrière. 6. Retirer la douille de l'ensemble en
la tournant dans le sens
antihoraire jusqu'à ce que leslanguettes de la douille soient
alignées avec les fentes sur
l'ensemble.
7. Retirer l'ampoule de la douille et appuyant dessus et en la tournant
dans le sens antihoraire jusqu'à ceque les languettes de l'ampoule
soient alignées avec les fentes de
la douille. Retirer l'ampoule de la
douille.
8. Introduire une ampoule neuve en l'insérant dans la douille et en la
tournant jusqu'à ce qu'elle se
verrouille.
ODE076037
ODE076038ODE076039

104
7
Entretien
9. Poser la douille dans l'ensemble
en alignant les languettes de la
douille sur les fentes dans
l'ensemble. Pousser la douille
dans l'ensemble et faire tourner la
douille dans le sens horaire.
10. Installer l'ensemble de combine de feu arrière sur la carrosserie
du véhicule.
11. Installer le couvercle de service. Remplacement d'ampoule de
feu arrière (intérieur) (typeampoule)
1. Ouvrir le hayon.
2. Déposer le couvercle de service.
3. Retirer la douille de l'ensemble en
la tournant dans le sens
antihoraire jusqu'à ce que leslanguettes de la douille soient
alignées avec les fentes sur
l'ensemble.
4. Retirer l'ampoule de la douille et appuyant dessus et en la tournant
dans le sens antihoraire jusqu'à ceque les languettes de l'ampoule
soient alignées avec les fentes de
la douille. Retirer l'ampoule de la
douille.
5. Introduire une ampoule neuve en l'insérant dans la douille et en la
tournant jusqu'à ce qu'elle se
verrouille.
ODE076040
ODE076041

7105
Entretien
6. Poser la douille dans l'ensembleen alignant les languettes de la
douille sur les fentes dans
l'ensemble. Pousser la douille
dans l'ensemble et faire tourner la
douille dans le sens horaire.
7. Posez le couvercle de service en le plaçant dans l'orifice de service. Remplacement d'une ampoule
de feu de gabarit arrière (typeampoule)
1. Ouvrir le hayon.
2. Déposer le couvercle de service. 3. Desserrer les vis de fixation de
l'ensemble de feu à l'aide d'un
tournevis cruciforme.
4. Retirer l'ensemble de feu combiné arrière de la carrosserie du
véhicule.
5. Débrancher le connecteur de feu combiné arrière.
ODE076038
ODE076037

106
7
Entretien
6. Retirer la douille de l'ensemble en
la tournant dans le sens
antihoraire jusqu'à ce que leslanguettes de la douille soient
alignées avec les fentes sur
l'ensemble.
7. Retirer l'ampoule de l'ampouledouille en l'extrayant.
8. Introduire une ampoule neuve dans l'ampoule-douille.
9. Poser la douille dans l'ensemble en alignant les languettes de la
douille sur les fentes dans
l'ensemble. Pousser la douille
dans l'ensemble et faire tourner la
douille dans le sens horaire. 10. Brancher le connecteur de feu
combiné arrière.
11. Installer l'ensemble de combine de feu arrière sur la carrosserie
du véhicule.
12. Installer le couvercle de service. Remplacement d'une ampoule
de feu stop et arrière (type LED)
Si le feu stop et arrière (LED) (1) ne
fonctionne pas, faire vérifier levéhicule par un concessionnaire Kia
agréé. La lampe à LED ne peut pas être remplacée en un seul composant car
c'est une unité intégrée. Le phare à
LED doit être remplacé avec l'unité.
Un technicien qualifié doit vérifier ou
réparer le feu stop et arrière (LED)pour éviter d’endommager d'autres
pièces associées du véhicule.
ODEP079123N
ODEP079103

7107
Entretien

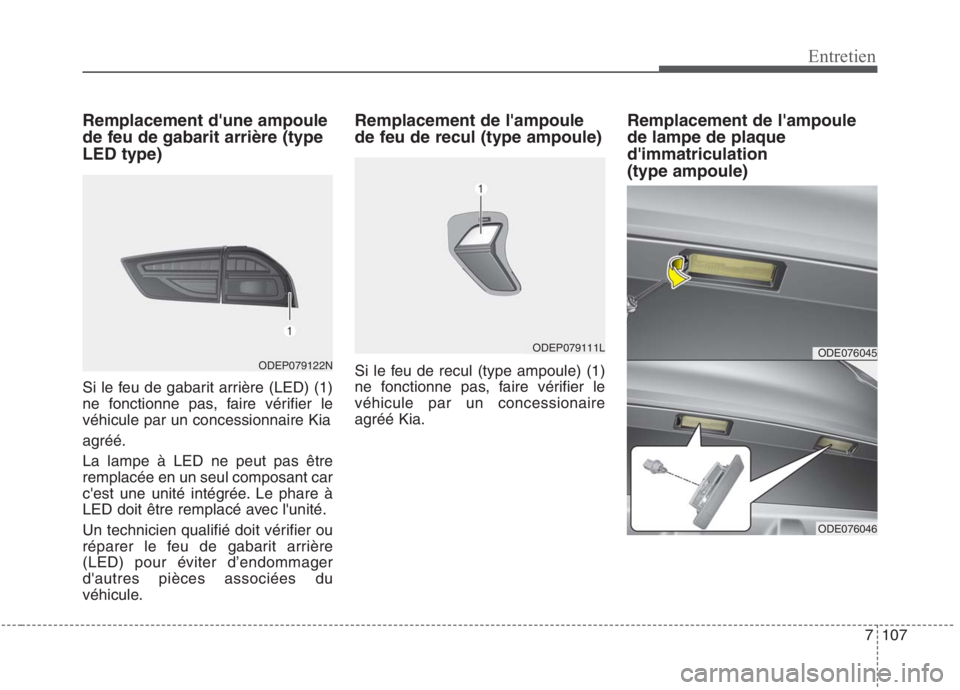

Remplacement d'une ampoule
de feu de gabarit arrière (typeLED type)
Si le feu de gabarit arrière (LED) (1)
ne fonctionne pas, faire vérifier levéhicule par un concessionnaire Kia
agréé.La lampe à LED ne peut pas être remplacée en un seul composant car
c'est une unité intégrée. Le phare à
LED doit être remplacé avec l'unité.
Un technicien qualifié doit vérifier ou
réparer le feu de gabarit arrière(LED) pour éviter d’endommagerd'autres pièces associées du
véhicule.Remplacement de l'ampoule
de feu de recul (type ampoule)
Si le feu de recul (type ampoule) (1)
ne fonctionne pas, faire vérifier levéhicule par un concessionaire
agréé Kia.
Remplacement de l'ampoule de lampe de plaqued'immatriculation (type ampoule)
ODEP079122N
ODEP079111LODE076045
ODE076046

108
7
Entretien
1. À l'aide d'un tournevis à lame
plate, appuyer doucement sur le
couvercle du verre pour le séparer
du logement de la lampe.
2. Retirer la douille de l'ensemble en
la tournant dans le sens antihorairejusqu'à ce que les languettes de la
douille soient alignées avec les
fentes sur l'ensemble.
3. Retirer l'ampoule de l'ampouledouille en l'extrayant.
4. Introduire une ampoule neuve dans l'ampoule-douille.
5. Poser la douille dans l'ensemble en alignant les languettes de la
douille sur les fentes dans
l'ensemble. Pousser la douille
dans l'ensemble et faire tourner la
douille dans le sens horaire.
6. Aligner les languettes du couvercle de verre avec lesencoches du logement de la
lampe et enclencher le verre. Remplacement de l'ampoule de
feu stop surélevé (type LED)
Si le feu stop surélevé (type LED) (1)
ne fonctionne pas, faire vérifier levéhicule par un concessionaire
agréé Kia. La lampe à LED ne peut pas être remplacée en un seul composant car
c'est une unité intégrée. Le phare à
LED doit être remplacé avec l'unité.
Un technicien qualifié doit vérifier ou
réparer le feu stop surélevé (LED)pour éviter d’endommager d'autres
pièces associées du véhicule. Remplacement d'une ampoule
de feu de gabarit latéral (typeLED type)
Si le feu de gabarit latéral (type LED)
(1) ne fonctionne pas, faire vérifier levéhicule par un concessionnaire Kia
agréé. La lampe à LED ne peut pas être remplacée en un seul composant car
c'est une unité intégrée. Le phare à
LED doit être remplacé avec l'unité.
Un technicien qualifié doit vérifier ou
réparer le feu de gabarit latéral (typeLED) pour éviter d’endommagerd'autres pièces associées du
véhicule.
ODEP079044
ODE076034

7109
Entretien

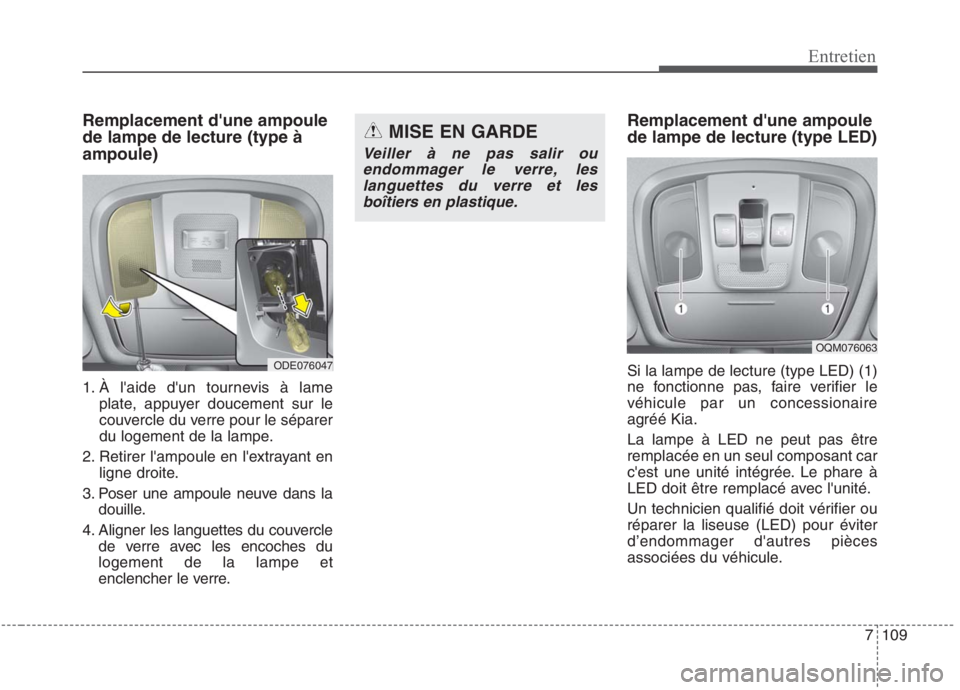

Remplacement d'une ampoule de lampe de lecture (type àampoule)
1. À l'aide d'un tournevis à lameplate, appuyer doucement sur le
couvercle du verre pour le séparer
du logement de la lampe.
2. Retirer l'ampoule en l'extrayant en ligne droite.
3. Poser une ampoule neuve dans la douille.
4. Aligner les languettes du couvercle de verre avec les encoches dulogement de la lampe et
enclencher le verre. Remplacement d'une ampoule de lampe de lecture (type LED) Si la lampe de lecture (type LED) (1)
ne fonctionne pas, faire verifier levéhicule par un concessionaire
agréé Kia. La lampe à LED ne peut pas être remplacée en un seul composant car
c'est une unité intégrée. Le phare à
LED doit être remplacé avec l'unité.
Un technicien qualifié doit vérifier ou réparer la liseuse (LED) pour éviterd’endommager d'autres pièces
associées du véhicule.
ODE076047
MISE EN GARDE
Veiller à ne pas salir ou
endommager le verre, leslanguettes du verre et les boîtiers en plastique.
OQM076063

110

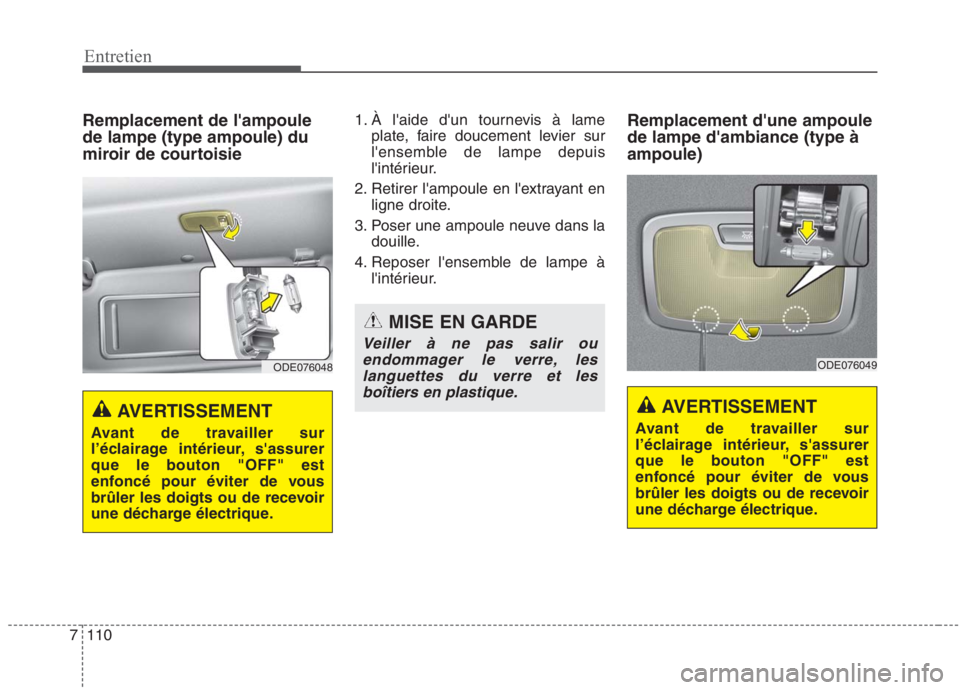

7 Remplacement de l'ampoule de lampe (type ampoule) du
miroir de courtoisie
1. À l'aide d'un tournevis à lame
plate, faire doucement levier sur
l'ensemble de lampe depuis
l'intérieur.
2. Retirer l'ampoule en l'extrayant en ligne droite.
3. Poser une ampoule neuve dans la douille.
4. Reposer l'ensemble de lampe à l'intérieur. Remplacement d'une ampoule de lampe d'ambiance (type àampoule)
Entretien
ODE076048
MISE EN GARDE
Veiller à ne pas salir ou
endommager le verre, leslanguettes du verre et les boîtiers en plastique.
AVERTISSEMENT
Avant de travailler sur
l’éclairage intérieur, s'assurerque le bouton "OFF" est
enfoncé pour éviter de vous
brûler les doigts ou de recevoir
une décharge électrique.
ODE076049
AVERTISSEMENT
Avant de travailler sur
l’éclairage intérieur, s'assurerque le bouton "OFF" est
enfoncé pour éviter de vous
brûler les doigts ou de recevoir
une décharge électrique.
