2020 KIA NIRO Manuel du propriétaire (in French)

779
Entretien

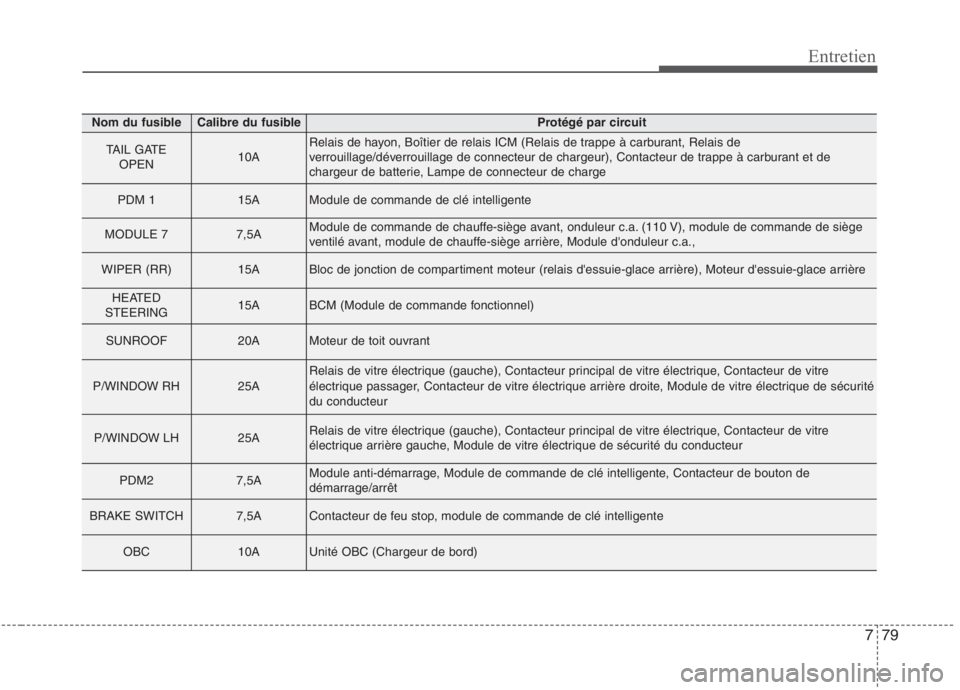

Nom du fusibleCalibre du fusibleProtégé par circuit
TAIL GATEOPEN10ARelais de hayon, Boîtier de relais ICM (Relais de trappe à carburant, Relais de
verrouillage/déverrouillage de connecteur de chargeur), Contacteur de trappe à carburant et de
chargeur de batterie, Lampe de connecteur de charge
PDM 115AModule de commande de clé intelligente
MODULE 77,5AModule de commande de chauffe-siège avant, onduleur c.a. (110 V), module de commande de siège
ventilé avant, module de chauffe-siège arrière, Module d'onduleur c.a.,
WIPER (RR)15ABloc de jonction de compartiment moteur (relais d'essuie-glace arrière), Moteur d'essuie-glace arrière
HEATED
STEERING15ABCM (Module de commande fonctionnel)
SUNROOF20AMoteur de toit ouvrant
P/WINDOW RH25ARelais de vitre électrique (gauche), Contacteur principal de vitre électrique, Contacteur de vitre
électrique passager, Contacteur de vitre électrique arrière droite, Module de vitre électrique de sécuritédu conducteur
P/WINDOW LH25ARelais de vitre électrique (gauche), Contacteur principal de vitre électrique, Contacteur de vitre
électrique arrière gauche, Module de vitre électrique de sécurité du conducteur
PDM27,5AModule anti-démarrage, Module de commande de clé intelligente, Contacteur de bouton de
démarrage/arrêt
BRAKE SWITCH7,5AContacteur de feu stop, module de commande de clé intelligente
OBC10AUnité OBC (Chargeur de bord)

80
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
A/CON7,5AModule de commande de climatiseur, compresseur de climatiseur électronique, bloc de jonction de
compartiment moteur (relais de soufflante, relais PTC de chauffage 1, relais PTC de chauffage 2)
WASHER15ACommutateur multifonction
S/HEATER (FRT)25AModule de commande de chauffage de siège avant, module de commande de ventilation de siège
avant
BATTERY
MANAGEMENT10AModule de commande BMS (système de gestion de batterie)
P/SEAT (DRV)30AContacteur manuel du siège du conducteur, Module IMS (système de mémoire intégrée) du conducteur
AMP30AAMP (Amplificateur)
AMS10ACapteur de batterie
MODULE 110A
Connecteur de liaison de données, module d'assistance de prévention de collision avant (FCA),
commutateur des feux de détresse, module de portière conducteur/passager, poignée extérieure pour
clé intelligente conducteur/passager, relais de rabat/déploiement de rétroviseur extérieur, lampe
d'ambiance, commutateur de rétroviseur extérieur
DOOR LOCK20ARelais de verrouillage/déverrouillage des portes, Boîtier de relais ICM (Relais de déverrouillage à deux tours)
WIPER2 (FRT)10AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas)), ECM
(Module de commande du moteur), BCM (Module de commande fonctionnel)
MODULE 67,5ABCM (Module de commande fonctionnel), Module de commande de clé intelligente

781
Entretien

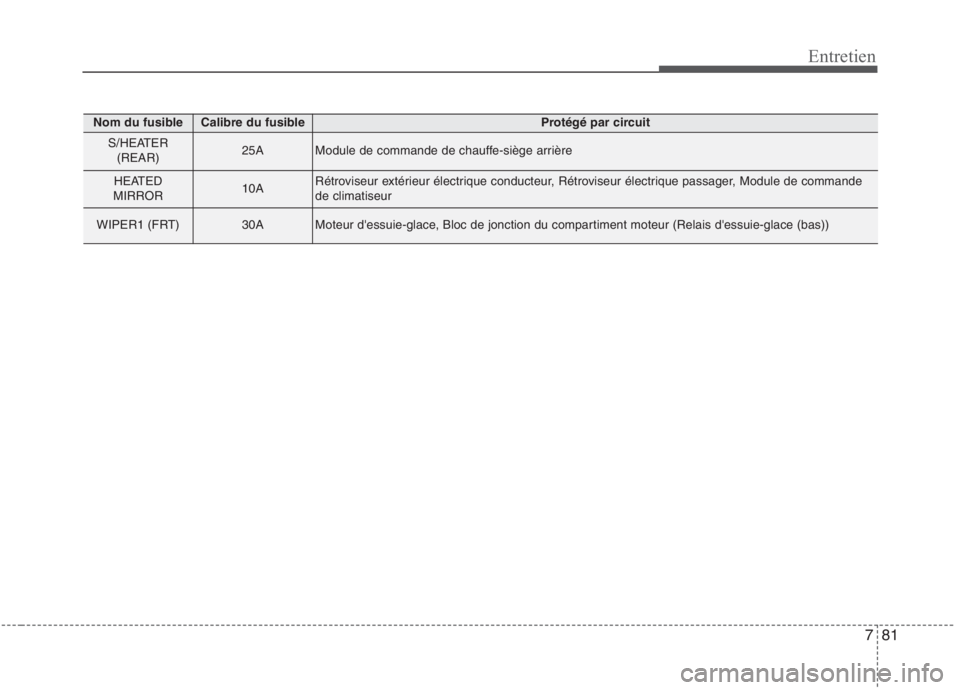

Nom du fusibleCalibre du fusibleProtégé par circuit
S/HEATER(REAR)25AModule de commande de chauffe-siège arrière
HEATED
MIRROR10ARétroviseur extérieur électrique conducteur, Rétroviseur électrique passager, Module de commande de climatiseur
WIPER1 (FRT)30AMoteur d'essuie-glace, Bloc de jonction du compartiment moteur (Relais d'essuie-glace (bas))

82
7
Entretien
Panneau de fusibles,
compartiment-motor
ODE076027N
ODEP079119N

783
Entretien
883

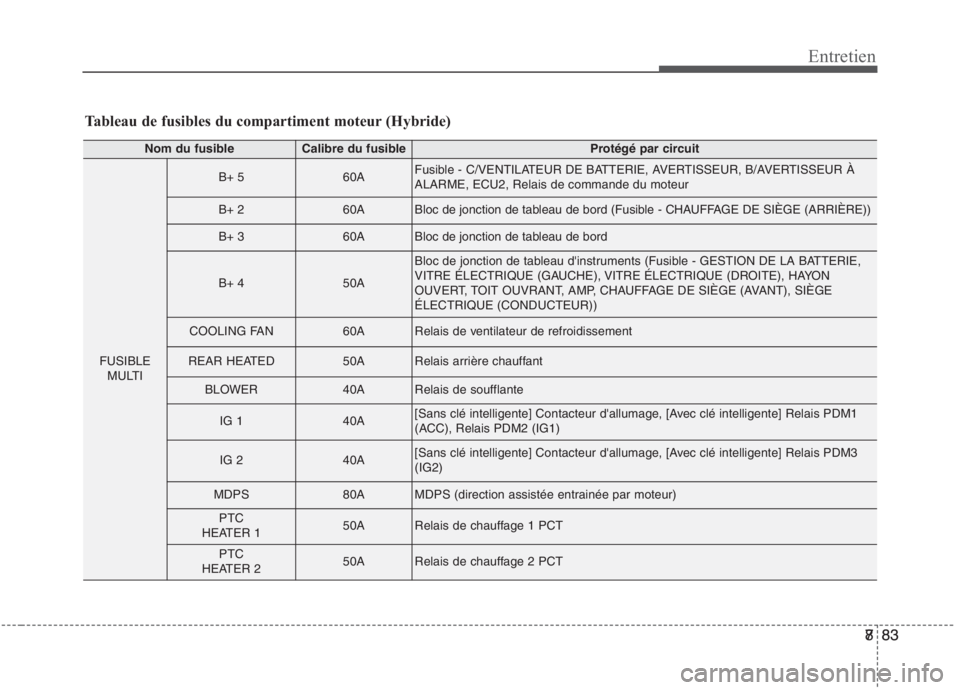

Tableau de fusibles du compartiment moteur (Hybride)
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
B+ 560AFusible - C/VENTILATEUR DE BATTERIE, AVERTISSEUR, B/AVERTISSEUR À ALARME, ECU2, Relais de commande du moteur
B+ 260ABloc de jonction de tableau de bord (Fusible - CHAUFFAGE DE SIÈGE (ARRIÈRE))
B+ 360ABloc de jonction de tableau de bord
B+ 450A
Bloc de jonction de tableau d'instruments (Fusible - GESTION DE LA BATTERIE,
VITRE ÉLECTRIQUE (GAUCHE), VITRE ÉLECTRIQUE (DROITE), HAYON
OUVERT, TOIT OUVRANT, AMP, CHAUFFAGE DE SIÈGE (AVANT), SIÈGE
ÉLECTRIQUE (CONDUCTEUR))
COOLING FAN 60ARelais de ventilateur de refroidissement
REAR HEATED50ARelais arrière chauffant
BLOWER40ARelais de soufflante
IG 140A[Sans clé intelligente] Contacteur d'allumage, [Avec clé intelligente] Relais PDM1
(ACC), Relais PDM2 (IG1)
IG 240A[Sans clé intelligente] Contacteur d'allumage, [Avec clé intelligente] Relais PDM3 (IG2)
MDPS80AMDPS (direction assistée entrainée par moteur)
PTC
HEATER 150ARelais de chauffage 1 PCT
PTC
HEATER 250ARelais de chauffage 2 PCT

84
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
CLUTCH
ACTUATOR40AActionneur d'embrayage (PHEV)
MAIN150AFusible - H/LAMP HI, INVERTER, ACTIVE HYDRAULIC BOOSTER1, ACTIVE
HYDRAULIC BOOSTER2, WIPER RR, EPB1, EPB2
POWER
OUTLET 320APrise de courant #2
POWER
OUTLET 220APrise de courant #1
DCT 315ATCM (Module de commande de boîte de vitesses)
HPCU 110AUnité de contrôle du système hybride (HPCU - Hybrid Power Control Unit)
EWP10APompe à eau électrique (moteur)
FUEL PUMP20ARelais de pompe à carburant
B+ 140ABloc de jonction de tableau de bord (Fusible - CONTACTEUR DE FREIN, PDM1,
PDM2, MODULE1, VERROUILLAGE DE PORTE, Dispositif de coupure automatique de
courant de fuite)
DCT 240ATCM (Module de commande de boîte de vitesses)
DCT 140ATCM (Module de commande de boîte de vitesses)
WIPER RR15ARelais arrière d'essuie-glace

785
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLEMULTI
H/LAMP HI10ARelais de feux de route
ACTIVE
HYDRAULIC BOOTER 140AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
ACTIVE
HYDRAULIC BOOTER 230AUnité intégrée de commande des freins
INVERTER30AModule d'inverseur c.a.
POWER
OUTLET140ARelais de prise de courant
B/UP LAMP10ARétroviseur électrochromique, Feu de recul gauche/droit, INHIBITOR SW
ECU 310AECM (Module de commande du moteur)
HPCU 215AHPCU (Unité de commande du système hybride), Actionneur d'embrayage (PHEV)
ACTIVE
HYDRAULIC BOOTER 310AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
DCT 415ALevier DCT de changement de vitesse (boîte de vitesses à double embrayage), TCM
(Module de commande de boîte de vitesses), Commutateur de verrouilleur

86
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
SENSOR 310ARelais de pompe à carburant, Vanne de commande d'huile n° 1/n° 2 (admission/échappement), Capteur de position d'arbre à cames n° 1/n° 2(admission/échappement)
BATTERY C/FAN15ARelais de ventilateur de refroidissement de batterie
HORN20ARelais d'avertisseur sonore
SENSOR 210AÉlectrovanne de commande de purge, Relais de ventilateur de refroidissement, Vanne
de fermeture de filtre à charbon actif, Capteur de débit d'air massique
ECU 120AECM (Module de commande du moteur)
SENSOR 115ACapteur d'oxygène (haut), Capteur d'oxygène (bas)
IGN COIL20ABobine d'allumage #1/#2/#3/#4
ECU 215AECM (Module de commande du moteur)
