2020 KIA NIRO sensor

86
7

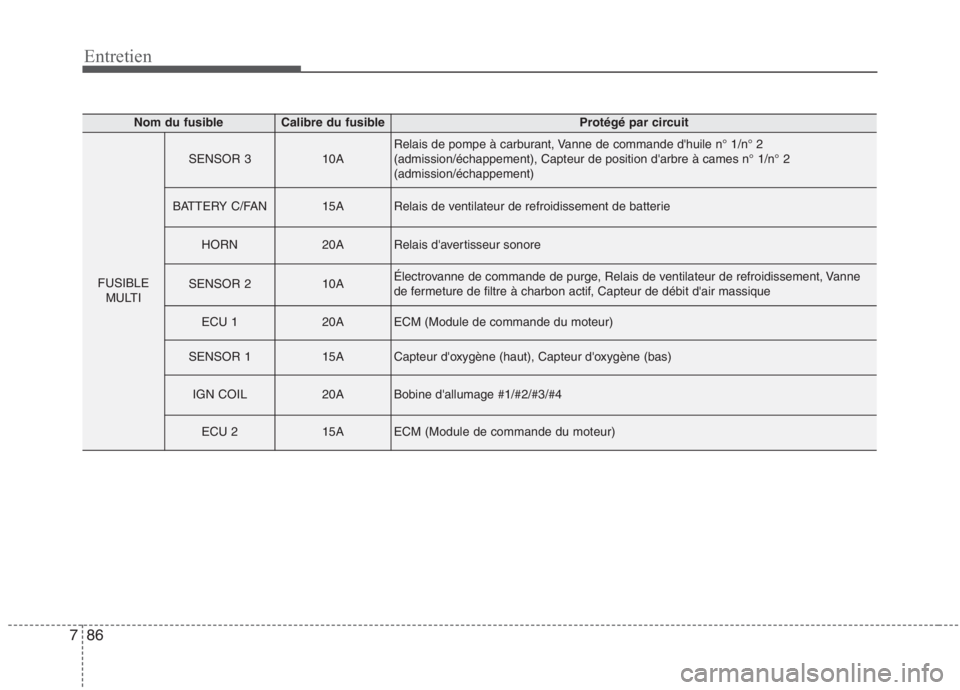

Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
SENSOR 310ARelais de pompe à carburant, Vanne de commande d'huile n° 1/n° 2 (admission/échappement), Capteur de position d'arbre à cames n° 1/n° 2(admission/échappement)
BATTERY C/FAN15ARelais de ventilateur de refroidissement de batterie
HORN20ARelais d'avertisseur sonore
SENSOR 210AÉlectrovanne de commande de purge, Relais de ventilateur de refroidissement, Vanne
de fermeture de filtre à charbon actif, Capteur de débit d'air massique
ECU 120AECM (Module de commande du moteur)
SENSOR 115ACapteur d'oxygène (haut), Capteur d'oxygène (bas)
IGN COIL20ABobine d'allumage #1/#2/#3/#4
ECU 215AECM (Module de commande du moteur)

789
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLEMULTI
H/LAMP HI10ARelais de feux de route
ACTIVE
HYDRAULIC BOOTER 140AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
ACTIVE
HYDRAULIC BOOTER 230AUnité intégrée de commande des freins
INVERTER30AModule d'inverseur c.a.
POWER
OUTLET140ARelais de prise de courant
B/UP LAMP10ARétroviseur électrochromique, Feu de recul gauche/droit, INHIBITOR SW
ECU 310AECM (Module de commande du moteur)
HPCU 215AHPCU (Unité de commande du système hybride), Actionneur d'embrayage (HEV)
ACTIVE
HYDRAULIC BOOTER 310AUnité intégrée de commande des freins, Connecteur de vérification polyvalente
DCT 415ALevier DCT de changement de vitesse (boîte de vitesses à double embrayage), TCM
(Module de commande de boîte de vitesses), Commutateur de verrouilleur
SENSOR 310ARelais de pompe à carburant, Vanne de commande d'huile n° 1/n° 2 (admission/échappement), Capteur de position d'arbre à cames n° 1/n° 2(admission/échappement)

90
7
Entretien
Nom du fusibleCalibre du fusibleProtégé par circuit
FUSIBLE
MULTI
BATTERY C/FAN15ARelais de ventilateur de refroidissement de batterie
HORN20ARelais d'avertisseur sonore
SENSOR 210AClapet à solénoïde de commande de purge, relais de ventilateur de refroidissement,
débitmètre d’air massique, ELCM
ECU 120AECM (Module de commande du moteur)
SENSOR 115ACapteur d'oxygène (haut), Capteur d'oxygène (bas)
IGN COIL20ABobine d'allumage #1/#2/#3/#4
ECU 215AECM (Module de commande du moteur)
