2018 Hyundai Kona Instrukcja Obsługi (in Polish)

7-63
7
Przeglądy, czynności obsługowe i
naprawy

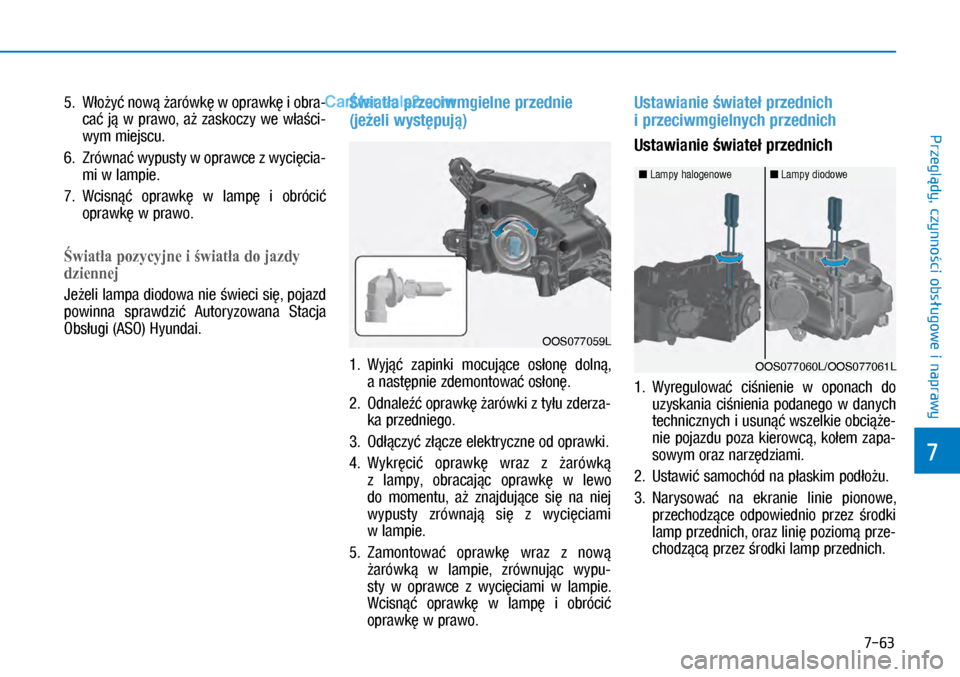

5. Włożyć nową żarówkę w oprawkę i obra-
cać ją w prawo, aż zaskoczy we właści-
wym miejscu.
6. Zrównać wypusty w oprawce z wycięcia-
mi w lampie.
7. Wcisnąć oprawkę w lampę i obrócić
oprawkę w prawo.
Światła pozycyjne i światła do jazdy
dziennej
Jeżeli lampa diodowa nie świeci się, pojazd
powinna sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai.
Światła przeciwmgielne przednie
(jeżeli występują)
1. Wyjąć zapinki mocujące osłonę dolną,
a następnie zdemontować osłonę.
2. Odnaleźć oprawkę żarówki z tyłu zderza-
ka przedniego.
3. Odłączyć złącze elektryczne od oprawki.
4. Wykręcić oprawkę wraz z  żarówką
z lampy, obracając oprawkę w lewo
do momentu, aż znajdujące się na niej
wypusty zrównają się z wycięciami
w lampie.
5. Zamontować oprawkę wraz z nową
żarówką w lampie, zrównując wypu-
sty w oprawce z wycięciami w lampie.
Wcisnąć oprawkę w lampę i obrócić
oprawkę w prawo.
Ustawianie świateł przednich
i przeciwmgielnych przednich
Ustawianie świateł przednich
1. Wyregulować ciśnienie w oponach do
uzyskania ciśnienia podanego w danych
technicznych i usunąć wszelkie obciąże-
nie pojazdu poza kierowcą, kołem zapa-
sowym oraz narzędziami.
2. Ustawić samochód na płaskim podłożu.
3. Narysować na ekranie linie pionowe,
przechodzące odpowiednio przez środki
lamp przednich, oraz linię poziomą prze-
chodzącą przez środki lamp przednich.
OOS077059L
n Lampy halogenowe n Lampy diodowe
OOS077060L/OOS077061L

7-64
Przeglądy, czynności obsługowe i naprawy

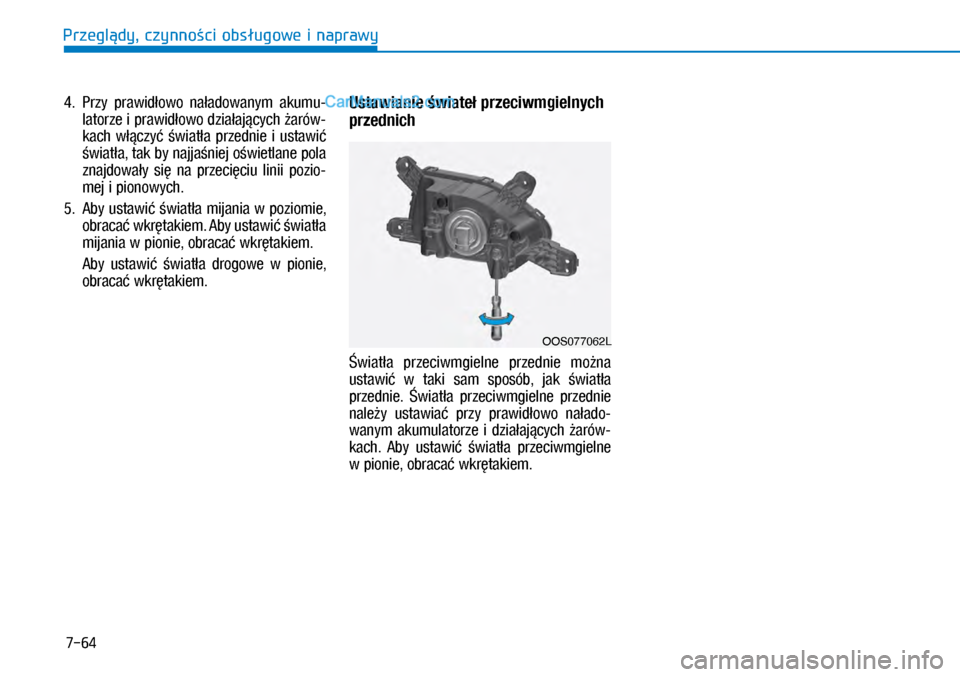

4. Przy prawidłowo naładowanym akumu-
latorze i prawidłowo działających żarów-
kach włączyć światła przednie i ustawić
światła, tak by najjaśniej oświetlane pola
znajdowały się na przecięciu linii pozio-
mej i pionowych.
5. Aby ustawić światła mijania w poziomie,
obracać wkrętakiem. Aby ustawić światła
mijania w pionie, obracać wkrętakiem.
Aby ustawić światła drogowe w pionie,
obracać wkrętakiem.
Ustawianie świateł przeciwmgielnych
przednich
Światła przeciwmgielne przednie można
ustawić w taki sam sposób, jak światła
przednie. Światła przeciwmgielne przednie
należy ustawiać przy prawidłowo nałado-
wanym akumulatorze i działających żarów-
kach. Aby ustawić światła przeciwmgielne
w pionie, obracać wkrętakiem.
OOS077062L

7-65
7
Przeglądy, czynności obsługowe i
naprawy

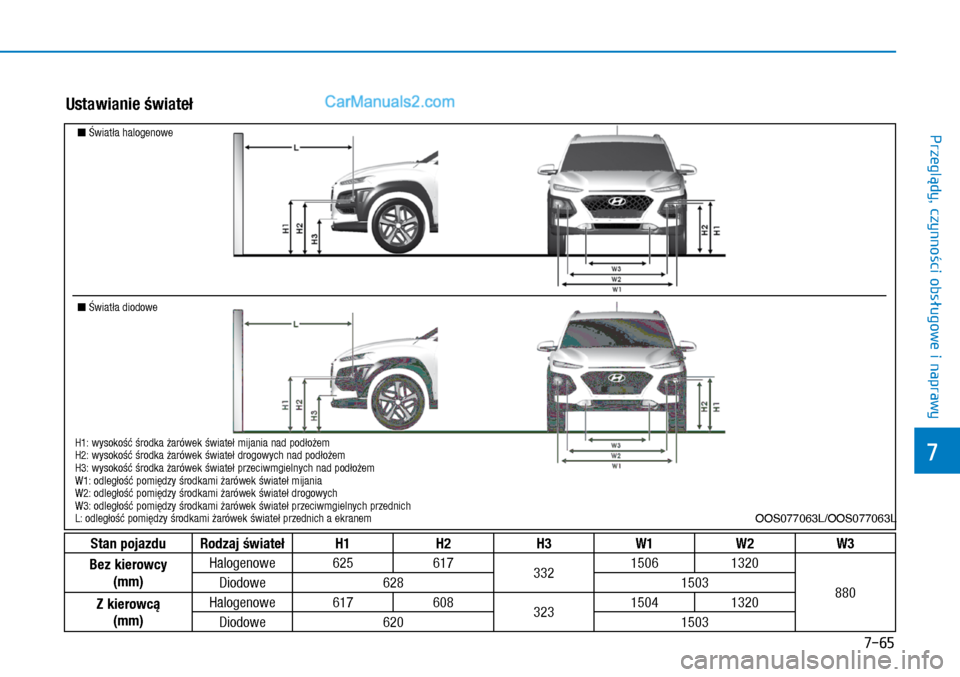

Ustawianie świateł
Stan pojazduRodzaj światełH1H2H3W1W2W3
Bez kierowcy
(mm)
Halogenowe62561733215061320
880Diodowe6281503
Z kierowcą
(mm)
Halogenowe61760832315041320
Diodowe6201503
OOS077063L/OOS077063L
n Światła halogenowe
n Światła diodowe
H1: wysokość środka żarówek świateł mijania nad podłożemH2: wysokość środka żarówek świateł drogowych nad podłożemH3: wysokość środka żarówek świateł przeciwmgielnych nad podłożemW1: odległość pomiędzy środkami żarówek świateł mijaniaW2: odległość pomiędzy środkami żarówek świateł drogowychW3: odległość pomiędzy środkami żarówek świateł przeciwmgielnych przednichL: odległość pomiędzy środkami żarówek świateł przednich a ekranem

7-66
Przeglądy, czynności obsługowe i naprawy

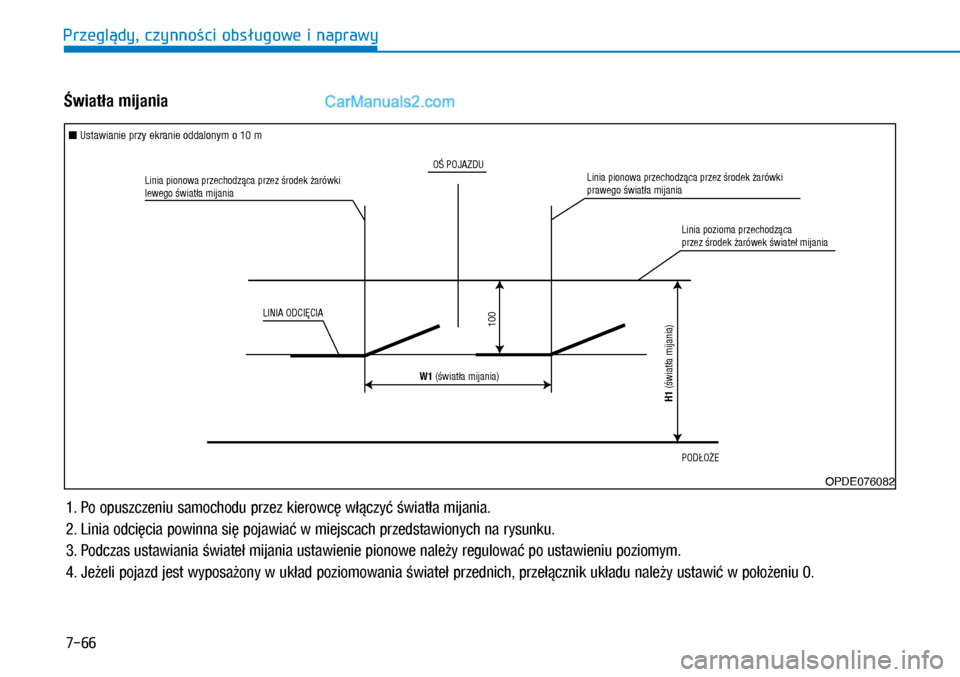

Linia pionowa przechodząca przez środek żarówki lewego światła mijania
LINIA ODCIĘCIA
H1 (światła mijania) W1 (światła mijania)
Linia pionowa przechodząca przez środek żarówki prawego światła mijania
Linia pozioma przechodząca przez środek żarówek świateł mijania
OŚ POJAZDU
PODŁOŻE
100
OPDE076082
n Ustawianie przy ekranie oddalonym o 10 m
Światła mijania
1. Po opuszczeniu samochodu przez kierowcę włączyć światła mijania.
2. Linia odcięcia powinna się pojawiać w miejscach przedstawionych na rysunku.
3. Podczas ustawiania świateł mijania ustawienie pionowe należy regulować po ustawieniu poziomym.
4. Jeżeli pojazd jest wyposażony w układ poziomowania świateł przednich, przełącznik układu należy ustawić w położeniu 0.

7-67
7
Przeglądy, czynności obsługowe i
naprawy

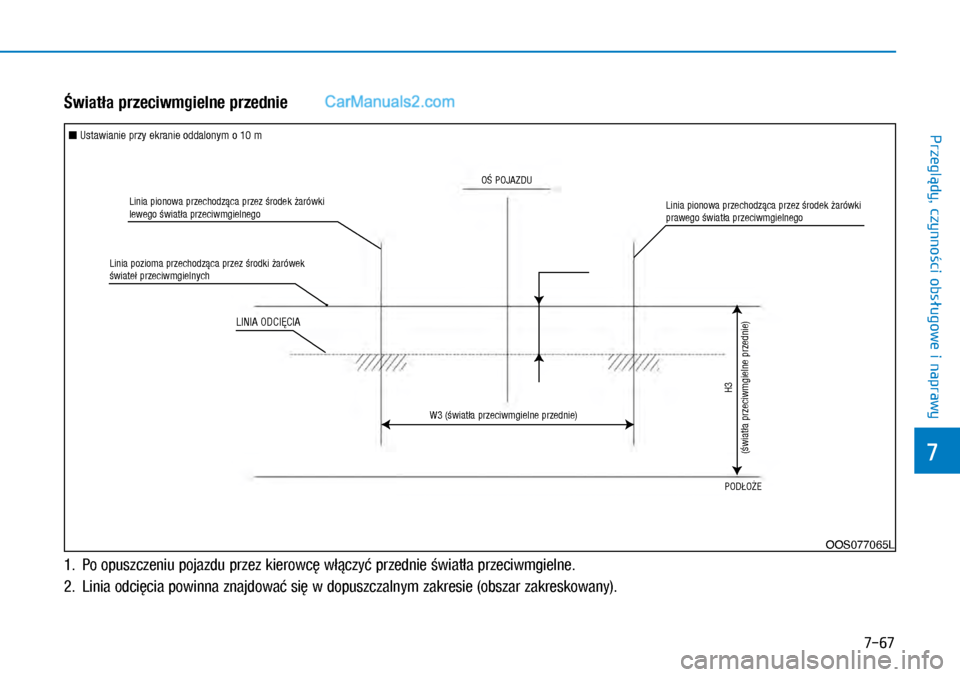

Światła przeciwmgielne przednie
1. Po opuszczeniu pojazdu przez kierowcę włączyć przednie światła przeciwmgielne.
2. Linia odcięcia powinna znajdować się w dopuszczalnym zakresie (obszar zakreskowany).
OOS077065L
n Ustawianie przy ekranie oddalonym o 10 m
OŚ POJAZDU
Linia pionowa przechodząca przez środek żarówki lewego światła przeciwmgielnego
Linia pozioma przechodząca przez środki żarówek świateł przeciwmgielnych
LINIA ODCIĘCIA
W3 (światła przeciwmgielne przednie)
Linia pionowa przechodząca przez środek żarówki prawego światła przeciwmgielnego
H3
(światła przeciwmgielne przednie)
PODŁOŻE

7-68
Przeglądy, czynności obsługowe i naprawy
Wymiana żarówek kierunkowskazów
bocznych
Jeżeli żarówka nie świeci się, samochód
powinna sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai.
Wymiana żarówek tylnych lamp
zespolonych
(1) Światło stopu i pozycyjne
(2) Światło pozycyjne (typ A), światło stopu
i pozycyjne (typ B)
(3) Kierunkowskaz
(4) Światło przeciwmgielne tylne (po lewej
stronie)
(5) Światło cofania (po prawej stronie)
OOS077039OOS077040
n Typ A (standardowe)
OOS077041
n Typ B (diodowe)
OOS077067L

7-69
7
Przeglądy, czynności obsługowe i
naprawy
Światła stopu i pozycyjne
1. Wyłączyć silnik.
2. Podnieść klapę bagażnika.
3. Wykręcić wkręty mocujące lampę.
4. Wymontować tylną lampę zespoloną
z nadwozia.
5. Wykręcić oprawkę z lampy, obracając
oprawkę w lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
6. Wyjąć żarówkę z oprawki, przyciskając
żarówkę i obracając w lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
7. Włożyć nową żarówkę w oprawkę i obra-
cać ją w prawo, aż zaskoczy we właści-
wym miejscu.
8. Zrównać wypusty w oprawce z wycięcia-
mi w lampie. Wcisnąć oprawkę w lampę
i obrócić oprawkę w prawo.
9. Zamontować lampę w nadwoziu.
Światła pozycyjne (typ A)
1. Wyłączyć silnik.
2. Podnieść klapę bagażnika.
3. Za pomocą wkrętaka z płaską końcówką
zdemontować pokrywę serwisową.
4. Wykręcić oprawkę z lampy, obracając
oprawkę w lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
5. Wyjąć żarówkę z oprawki, przyciskając
żarówkę i obracając w lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
OOS077068L
OOS077069LOOS077066L

7-70
Przeglądy, czynności obsługowe i naprawy
6. Włożyć nową żarówkę w oprawkę i obra-
cać ją w prawo, aż zaskoczy we właści-
wym miejscu.
7. Zrównać wypusty w oprawce z wycięcia-
mi w lampie. Wcisnąć oprawkę w lampę
i obrócić oprawkę w prawo.
8. Zamontować lampę w nadwoziu.
Światła pozycyjne/stopu (typ B)
Jeżeli lampa diodowa nie świeci się, samo-
chód powinna sprawdzić Autoryzowana
Stacja Obsługi (ASO) Hyundai.
Kierunkowskazy/światła cofania/światła
przeciwmgielne tylne
Jeżeli lampy nie świecą się, pojazd powin-
na sprawdzić Autoryzowana Stacja Obsługi
(ASO) Hyundai.
Wymiana dodatkowego światła stopu
Jeżeli dodatkowe światło stopu nie działa,
należy skontaktować się z Autoryzowaną
Stacją Obsługi (ASO) Hyundai.
Wymiana żarówki oświetlenia tablicy
rejestracyjnej
1. Za pomocą wkrętaka z płaskim zakoń-czeniem ostrożnie podważyć klosz lamp-ki i wyjąć go z obudowy.
2. Wyjąć żarówkę, wyciągając ją na wprost.
3. Włożyć nową żarówkę.
4. Zamontować klosz w obudowie.
OOS077042
OOS077043
