2018 Hyundai Kona Instrukcja Obsługi (in Polish)

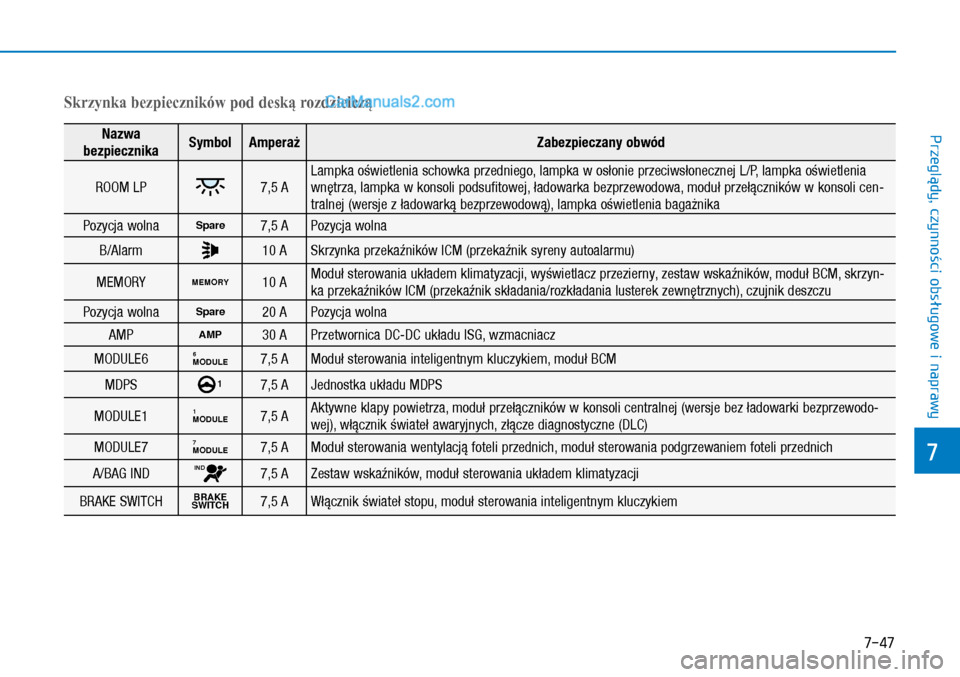

7-47
7
Przeglądy, czynności obsługowe i
naprawy
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
ROOM LP7,5 A
Lampka oświetlenia schowka przedniego, lampka w osłonie przeciwsłonecznej L/P, lampka oświetlenia
wnętrza, lampka w konsoli podsufitowej, ładowarka bezprzewodowa, moduł przełączników w konsoli cen-
tralnej (wersje z ładowarką bezprzewodową), lampka oświetlenia bagażnika
Pozycja wolnaSpare7,5 APozycja wolna
B/Alarm10 ASkrzynka przekaźników ICM (przekaźnik syreny autoalarmu)
MEMORYMEMORY10 AModuł sterowania układem klimatyzacji, wyświetlacz przezierny, zestaw wskaźników, moduł BCM, skrzyn-
ka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), czujnik deszczu
Pozycja wolnaSpare20 APozycja wolna
AMPAMP30 APrzetwornica DC-DC układu ISG, wzmacniacz
MODULE6MODULE67,5 AModuł sterowania inteligentnym kluczykiem, moduł BCM
MDPS17,5 AJednostka układu MDPS
MODULE1MODULE17,5 AAktywne klapy powietrza, moduł przełączników w konsoli centralnej (wersje bez ładowarki bezprzewodo-
wej), włącznik świateł awaryjnych, złącze diagnostyczne (DLC)
MODULE7MODULE77,5 AModuł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich
A/BAG INDIND7,5 AZestaw wskaźników, moduł sterowania układem klimatyzacji
BRAKE SWITCHBRAKESWITCH7,5 AWłącznik świateł stopu, moduł sterowania inteligentnym kluczykiem
Skrzynka bezpieczników pod deską rozdzielczą

7-48
Przeglądy, czynności obsługowe i naprawy
Skrzynka bezpieczników pod deską rozdzielczą
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
START7,5 APrzełącznik położeń selektora (wersje ze skrzynią DCT), moduł sterowania inteligentnym kluczykiem (wer-
sje z inteligentnym kluczykiem), skrzynka przekaźników ICM (przekaźnik syreny autoalarmu), moduł ECM
CLUSTERCLUSTER7,5 AWyświetlacz przezierny, zestaw wskaźników
DR/LOCK20 APrzekaźnik zablokowania drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik
podwójnej blokady)
PDM227,5 APrzycisk START/STOP, moduł immobilizera
FCA10 AModuł sterowania układem wspomagającym unikanie kolizji czołowych (FCA)
S/HTR 20 AModuł podgrzewania foteli przednich, moduł wentylacji foteli przednich
A/CON220 AModuł sterowania układem klimatyzacji
A/CON17,5 AModuł sterowania układem klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale silnika (prze-
kaźnik RLY.10)
PDM1115 AModuł sterowania inteligentnym kluczykiem
SPARESpare10 APozycja wolna
A/BAG15 AModuł sterowania układem SRS-Airbag
IG1IG125 ASkrzynka B/P PCB (bezpieczniki: F9, F10, F11, F12)

7-49
7
Przeglądy, czynności obsługowe i
naprawy
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
MODULE2MODULE210 A
Ładowarka bezprzewodowa, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jed-
nostka systemu audio-wideo i nawigacji, skrzynka przekaźników ICM (przekaźnik gniazda zasilania), prze-
łącznik elektrycznego sterowania lusterkami zewnętrznymi, przetwornica DC-DC układu ISG
Washer15 APrzełącznik wielofunkcyjny
WiperLO/HI10 AModuł BCM
R/Wiper15 APrzekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
F/WiperFRT25 ASilnik wycieraczek przednich, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)
RR HTD10 ALusterko zewnętrzne sterowane elektrycznie po stronie kierowcy, moduł sterowania układem klimatyzacji,
moduł ECM
P/OUTLET1POWEROUTLET120 AGniazdo zasilania
SPARESpare15 APozycja wolna
HTD STRG15 AModuł BCM
Skrzynka bezpieczników pod deską rozdzielczą

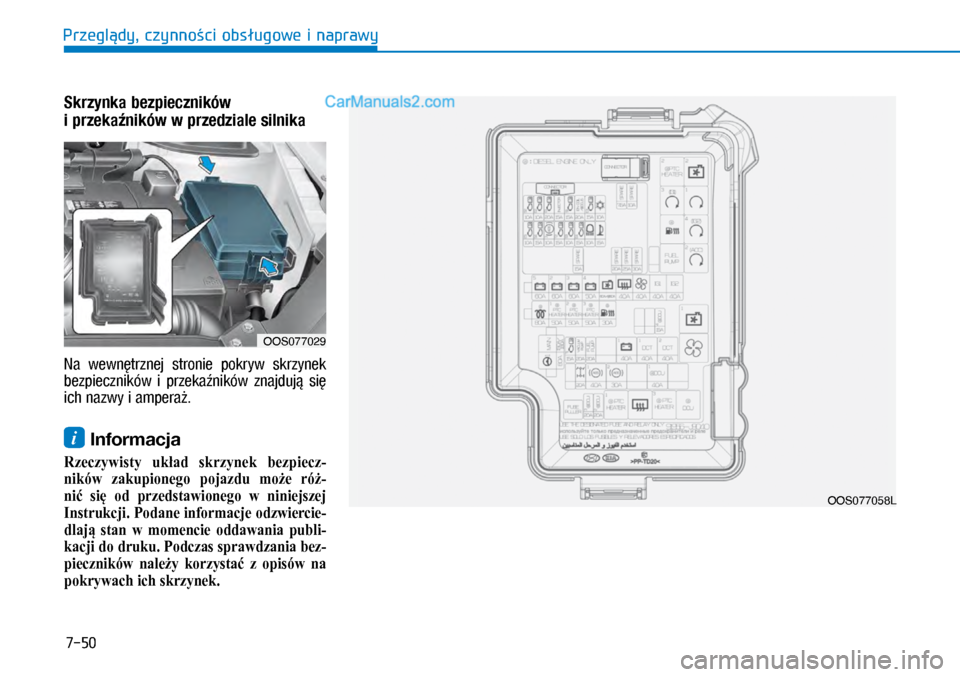

7-50
Przeglądy, czynności obsługowe i naprawy
Skrzynka bezpieczników
i przekaźników w przedziale silnika
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w niniejszej
Instrukcji. Podane informacje odzwiercie-
dlają stan w momencie oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z opisów na
pokrywach ich skrzynek.
OOS077029
OOS077058L

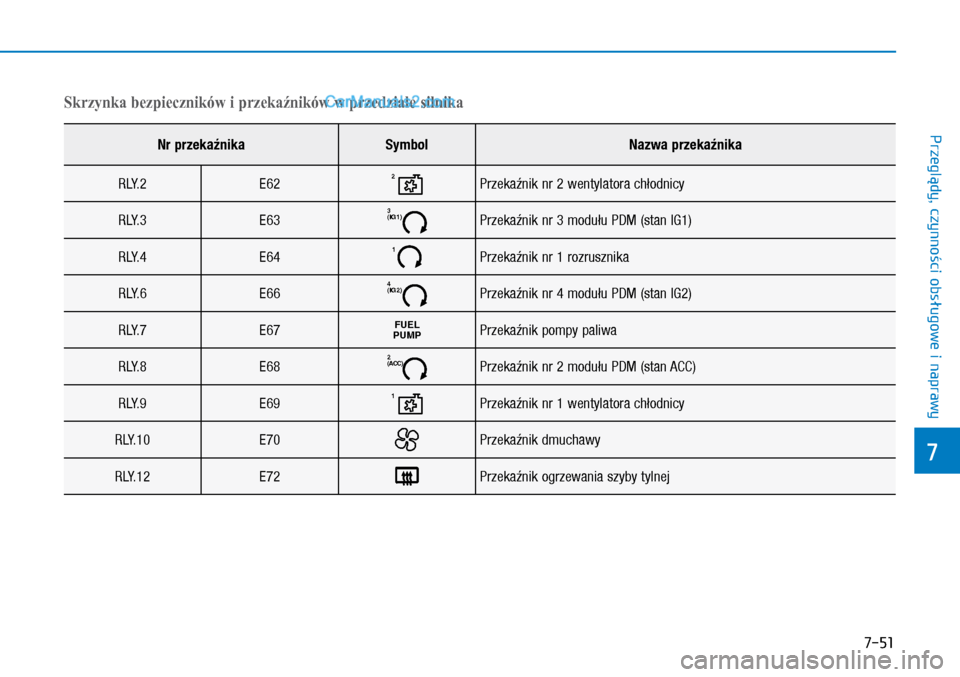

7-51
7
Przeglądy, czynności obsługowe i
naprawy
Skrzynka bezpieczników i przekaźników w przedziale silnika
Nr przekaźnikaSymbolNazwa przekaźnika
RLY.2E622Przekaźnik nr 2 wentylatora chłodnicy
RLY.3E633(IG1)Przekaźnik nr 3 modułu PDM (stan IG1)
RLY.4E641Przekaźnik nr 1 rozrusznika
RLY.6E664(IG2)Przekaźnik nr 4 modułu PDM (stan IG2)
RLY.7E67FUELPUMPPrzekaźnik pompy paliwa
RLY.8E682(ACC)Przekaźnik nr 2 modułu PDM (stan ACC)
RLY.9E691Przekaźnik nr 1 wentylatora chłodnicy
RLY.10E70Przekaźnik dmuchawy
RLY.12E72Przekaźnik ogrzewania szyby tylnej

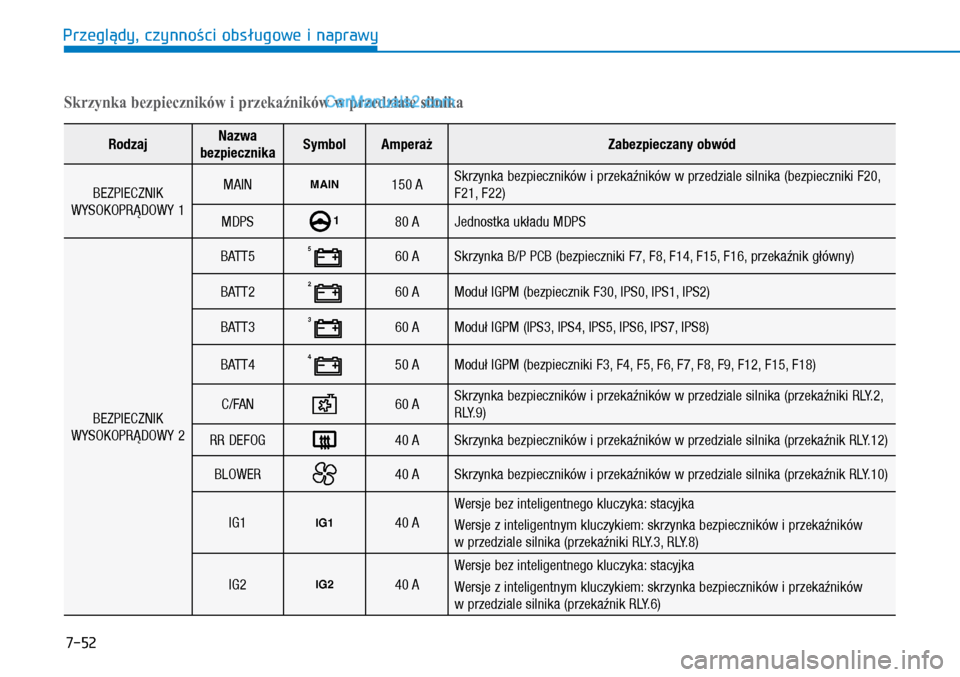

7-52
Przeglądy, czynności obsługowe i naprawy
RodzajNazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
BEZPIECZNIK
WYSOKOPRĄDOWY 1
MAINMAIN150 ASkrzynka bezpieczników i przekaźników w przedziale silnika (bezpieczniki F20,
F21, F22)
MDPS180 AJednostka układu MDPS
BEZPIECZNIK
WYSOKOPRĄDOWY 2
BATT5560 ASkrzynka B/P PCB (bezpieczniki F7, F8, F14, F15, F16, przekaźnik główny)
BATT2260 AModuł IGPM (bezpiecznik F30, IPS0, IPS1, IPS2)
BATT3360 AModuł IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450 AModuł IGPM (bezpieczniki F3, F4, F5, F6, F7, F8, F9, F12, F15, F18)
C/FAN60 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.2,
RLY.9)
RR DEFOG40 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.12)
BLOWER40 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.10)
IG1IG140 A
Wersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźniki RLY.3, RLY.8)
IG2IG240 A
Wersje bez inteligentnego kluczyka: stacyjka
Wersje z inteligentnym kluczykiem: skrzynka bezpieczników i przekaźników
w przedziale silnika (przekaźnik RLY.6)
Skrzynka bezpieczników i przekaźników w przedziale silnika

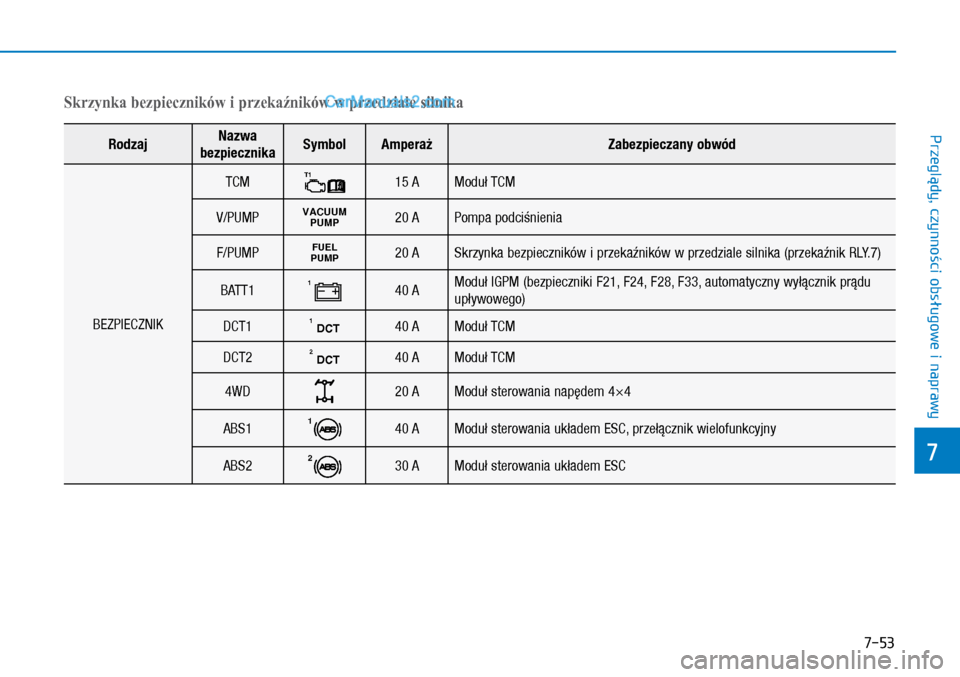

7-53
7
Przeglądy, czynności obsługowe i
naprawy
RodzajNazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
BEZPIECZNIK
TCMT115 AModuł TCM
V/PUMPVACUUMPUMP20 APompa podciśnienia
F/PUMPFUELPUMP20 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)
BATT1140 AModuł IGPM (bezpieczniki F21, F24, F28, F33, automatyczny wyłącznik prądu
upływowego)
DCT1DCT140 AModuł TCM
DCT2DCT240 AModuł TCM
4WD20 AModuł sterowania napędem 4×4
ABS1140 AModuł sterowania układem ESC, przełącznik wielofunkcyjny
ABS2230 AModuł sterowania układem ESC
Skrzynka bezpieczników i przekaźników w przedziale silnika

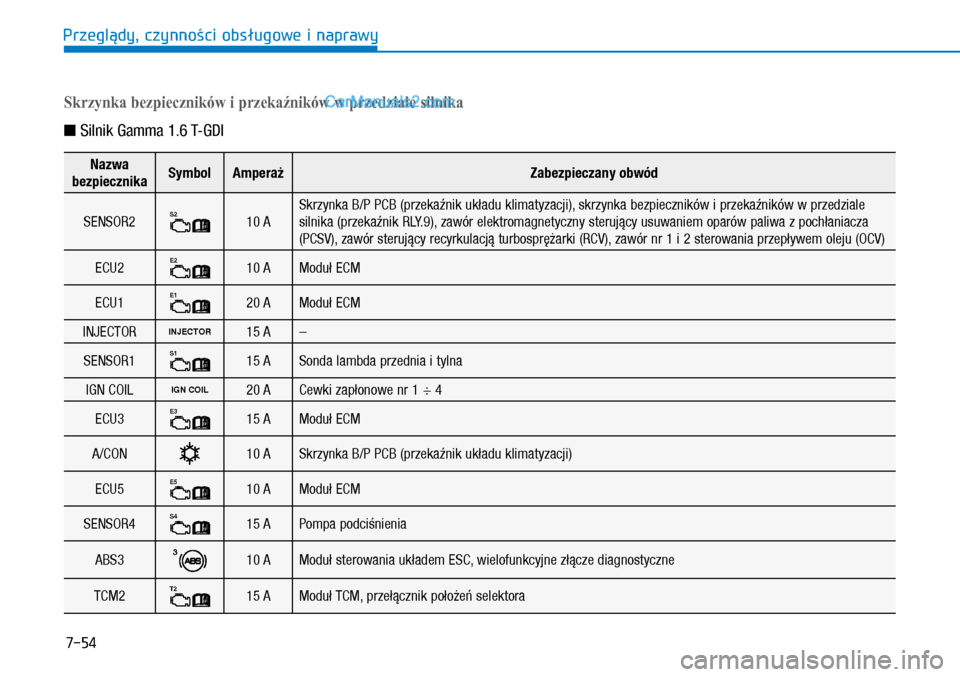

7-54
Przeglądy, czynności obsługowe i naprawy
Skrzynka bezpieczników i przekaźników w przedziale silnika
n Silnik Gamma 1.6 T-GDI
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
SENSOR2S210 A
Skrzynka B/P PCB (przekaźnik układu klimatyzacji), skrzynka bezpieczników i przekaźników w przedziale
silnika (przekaźnik RLY.9), zawór elektromagnetyczny sterujący usuwaniem oparów paliwa z pochłaniacza
(PCSV), zawór sterujący recyrkulacją turbosprężarki (RCV), zawór nr 1 i 2 sterowania przepływem oleju (OCV)
ECU2E210 AModuł ECM
ECU1E120 AModuł ECM
INJECTORINJECTOR15 A–
SENSOR1S115 ASonda lambda przednia i tylna
IGN COILIGN COIL20 ACewki zapłonowe nr 1 ÷ 4
ECU3E315 AModuł ECM
A/CON10 ASkrzynka B/P PCB (przekaźnik układu klimatyzacji)
ECU5E510 AModuł ECM
SENSOR4S415 APompa podciśnienia
ABS3310 AModuł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne
TCM2T215 AModuł TCM, przełącznik położeń selektora
