2018 Hyundai Kona Instrukcja Obsługi (in Polish)

7-39
7
Przeglądy, czynności obsługowe i
naprawy

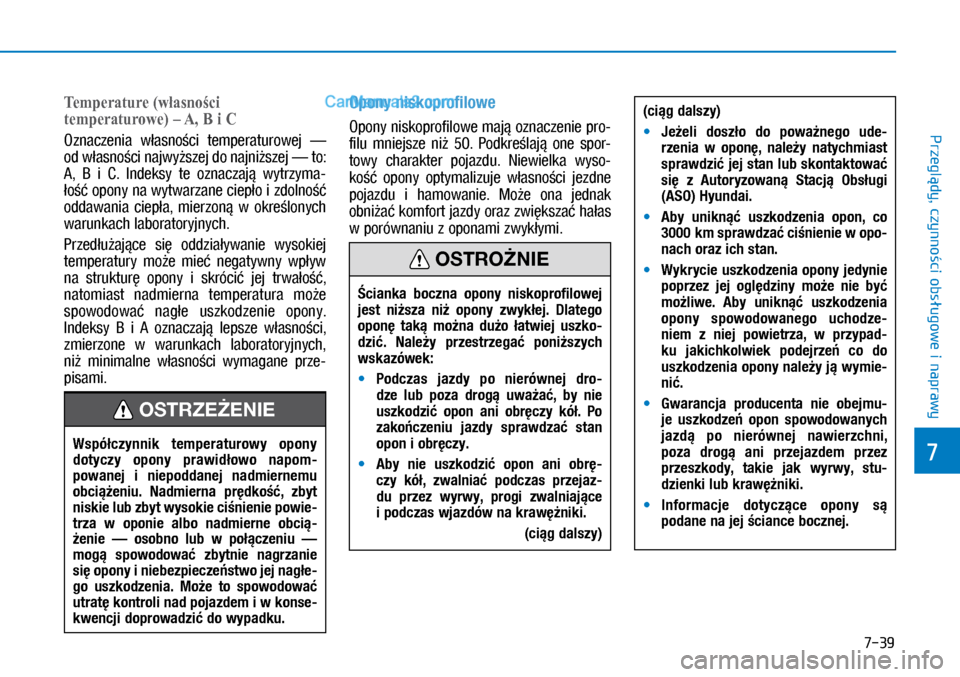

Temperature (własności
temperaturowe) – A, B i C
Oznaczenia własności temperaturowej —
od własności najwyższej do najniższej — to:
A, B i C. Indeksy te oznaczają wytrzyma-
łość opony na wytwarzane ciepło i zdolność
oddawania ciepła, mierzoną w określonych
warunkach laboratoryjnych.
Przedłużające się oddziaływanie wysokiej
temperatury może mieć negatywny wpływ
na strukturę opony i skrócić jej trwałość,
natomiast nadmierna temperatura może
spowodować nagłe uszkodzenie opony.
Indeksy B i A oznaczają lepsze własności,
zmierzone w warunkach laboratoryjnych,
niż minimalne własności wymagane prze-
pisami.
Opony niskoprofilowe
Opony niskoprofilowe mają oznaczenie pro-
filu mniejsze niż 50. Podkreślają one spor-
towy charakter pojazdu. Niewielka wyso-
kość opony optymalizuje własności jezdne
pojazdu i hamowanie. Może ona jednak
obniżać komfort jazdy oraz zwiększać hałas
w porównaniu z oponami zwykłymi.
(ciąg dalszy)

MJeżeli doszło do poważnego ude-
rzenia w oponę, należy natychmiast
sprawdzić jej stan lub skontaktować
się z Autoryzowaną Stacją Obsługi
(ASO) Hyundai.

MAby uniknąć uszkodzenia opon, co 3000 km sprawdzać ciśnienie w opo-
nach oraz ich stan.

MWykrycie uszkodzenia opony jedynie
poprzez jej oględziny może nie być
możliwe. Aby uniknąć uszkodzenia
opony spowodowanego uchodze-
niem z niej powietrza, w przypad-
ku jakichkolwiek podejrzeń co do
uszkodzenia opony należy ją wymie-
nić.

MGwarancja producenta nie obejmu-
je uszkodzeń opon spowodowanych
jazdą po nierównej nawierzchni,
poza drogą ani przejazdem przez
przeszkody, takie jak wyrwy, stu-
dzienki lub krawężniki.

MInformacje dotyczące opony są
podane na jej ściance bocznej.
Współczynnik temperaturowy opony dotyczy opony prawidłowo napom-powanej i niepoddanej nadmiernemu obciążeniu. Nadmierna prędkość, zbyt niskie lub zbyt wysokie ciśnienie powie-trza w oponie albo nadmierne obcią-żenie — osobno lub w połączeniu — mogą spowodować zbytnie nagrzanie się opony i niebezpieczeństwo jej nagłe-go uszkodzenia. Może to spowodować utratę kontroli nad pojazdem i w konse-kwencji doprowadzić do wypadku.
OSTRZEŻENIE
Ścianka boczna opony niskoprofilowej
jest niższa niż opony zwykłej. Dlatego
oponę taką można dużo łatwiej uszko-
dzić. Należy przestrzegać poniższych
wskazówek:

MPodczas jazdy po nierównej dro-
dze lub poza drogą uważać, by nie
uszkodzić opon ani obręczy kół. Po
zakończeniu jazdy sprawdzać stan
opon i obręczy.

MAby nie uszkodzić opon ani obrę-
czy kół, zwalniać podczas przejaz-
du przez wyrwy, progi zwalniające
i podczas wjazdów na krawężniki.
(ciąg dalszy)
OSTROŻNIE

7-40
Przeglądy, czynności obsługowe i naprawy

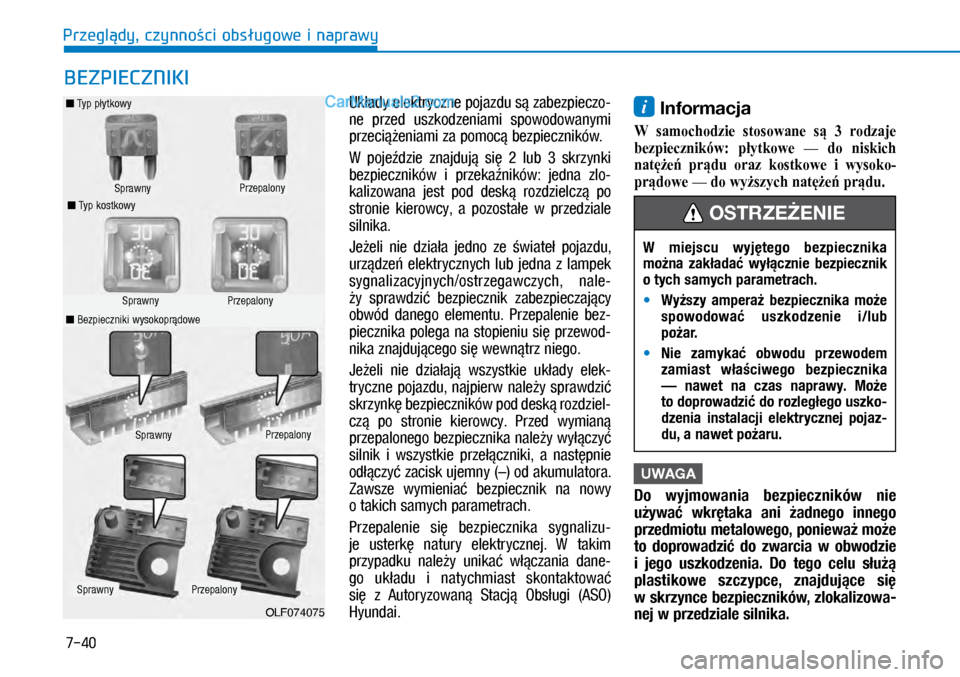

BEZPIECZNIKI
Układy elektryczne pojazdu są zabezpieczo-
ne przed uszkodzeniami spowodowanymi
przeciążeniami za pomocą bezpieczników.
W pojeździe znajdują się 2 lub 3 skrzynki
bezpieczników i przekaźników: jedna zlo-
kalizowana jest pod deską rozdzielczą po
stronie kierowcy, a pozostałe w przedziale
silnika.
Jeżeli nie działa jedno ze świateł pojazdu,
urządzeń elektrycznych lub jedna z lampek
sygnalizacyjnych/ostrzegawczych, nale-
ży sprawdzić bezpiecznik zabezpieczający
obwód danego elementu. Przepalenie bez-
piecznika polega na stopieniu się przewod-
nika znajdującego się wewnątrz niego.
Jeżeli nie działają wszystkie układy elek-
tryczne pojazdu, najpierw należy sprawdzić
skrzynkę bezpieczników pod deską rozdziel-
czą po stronie kierowcy. Przed wymianą
przepalonego bezpiecznika należy wyłączyć
silnik i wszystkie przełączniki, a następnie
odłączyć zacisk ujemny (–) od akumulatora.
Zawsze wymieniać bezpiecznik na nowy
o takich samych parametrach.
Przepalenie się bezpiecznika sygnalizu-
je usterkę natury elektrycznej. W takim
przypadku należy unikać włączania dane-
go układu i natychmiast skontaktować
się z Autoryzowaną Stacją Obsługi (ASO)
Hyundai.
i Informacja
W samochodzie stosowane są 3 rodzaje
bezpieczników: płytkowe

7-41
7
Przeglądy, czynności obsługowe i
naprawy

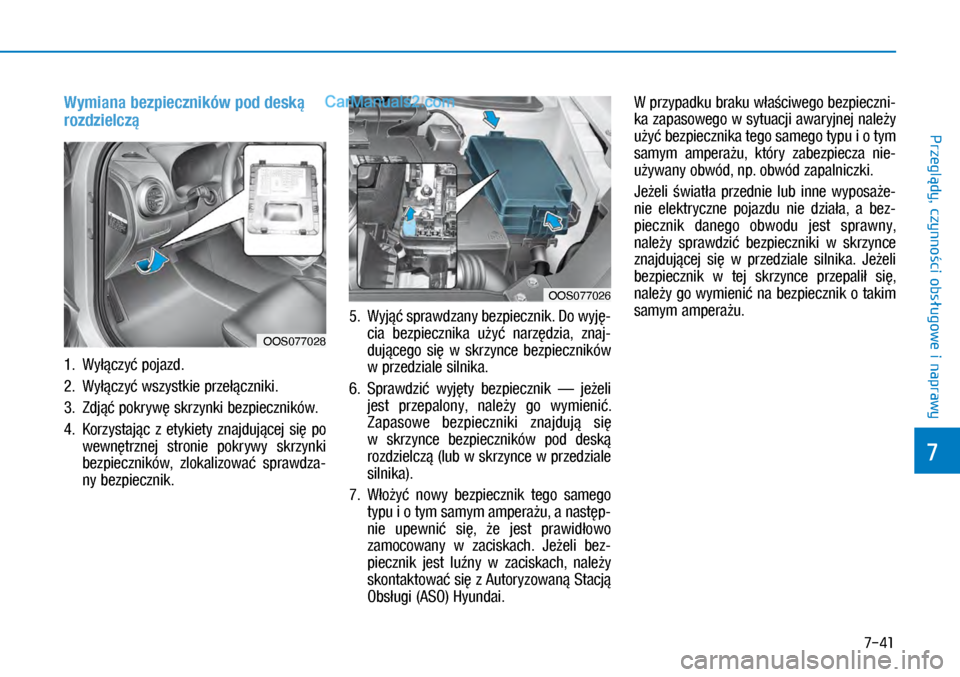

Wymiana bezpieczników pod deską
rozdzielczą
1. Wyłączyć pojazd.
2. Wyłączyć wszystkie przełączniki.
3. Zdjąć pokrywę skrzynki bezpieczników.
4. Korzystając z etykiety znajdującej się po
wewnętrznej stronie pokrywy skrzynki
bezpieczników, zlokalizować sprawdza-
ny bezpiecznik.
5. Wyjąć sprawdzany bezpiecznik. Do wyję-
cia bezpiecznika użyć narzędzia, znaj-
dującego się w skrzynce bezpieczników
w przedziale silnika.
6. Sprawdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić.
Zapasowe bezpieczniki znajdują się
w skrzynce bezpieczników pod deską
rozdzielczą (lub w skrzynce w przedziale
silnika).
7. Włożyć nowy bezpiecznik tego samego
typu i o tym samym amperażu, a następ-
nie upewnić się, że jest prawidłowo
zamocowany w zaciskach. Jeżeli bez-
piecznik jest luźny w zaciskach, należy
skontaktować się z Autoryzowaną Stacją
Obsługi (ASO) Hyundai.
W przypadku braku właściwego bezpieczni-
ka zapasowego w sytuacji awaryjnej należy
użyć bezpiecznika tego samego typu i o tym
samym amperażu, który zabezpiecza nie-
używany obwód, np. obwód zapalniczki.
Jeżeli światła przednie lub inne wyposaże-
nie elektryczne pojazdu nie działa, a bez-
piecznik danego obwodu jest sprawny,
należy sprawdzić bezpieczniki w skrzynce
znajdującej się w przedziale silnika. Jeżeli
bezpiecznik w tej skrzynce przepalił się,
należy go wymienić na bezpiecznik o takim
samym amperażu.
OOS077028
OOS077026

7-42
Przeglądy, czynności obsługowe i naprawy

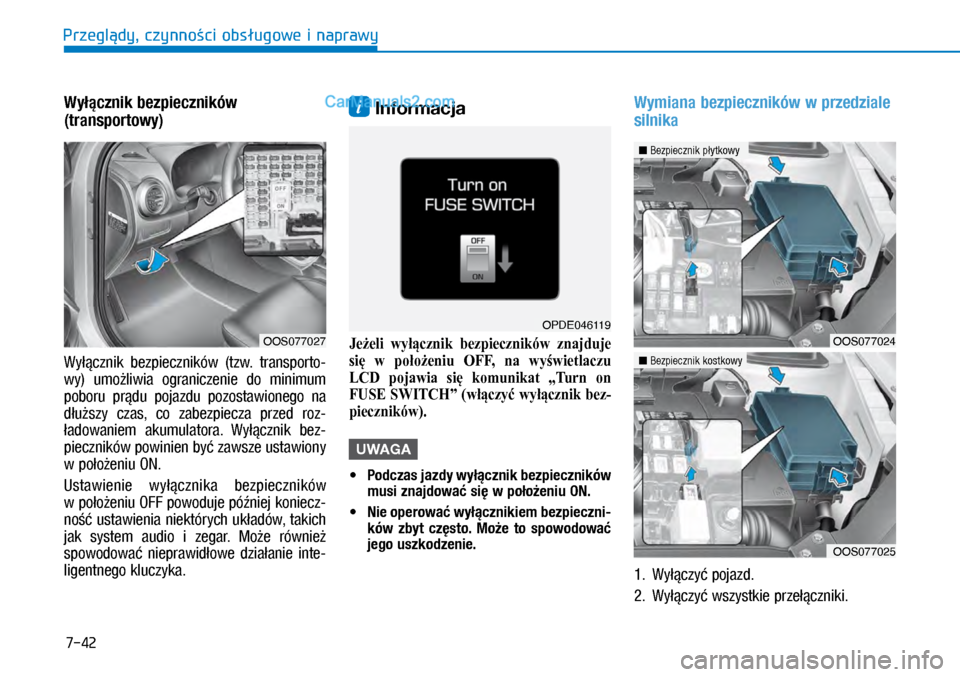

Wyłącznik bezpieczników
(transportowy)
Wyłącznik bezpieczników (tzw. transporto-
wy) umożliwia ograniczenie do minimum
poboru prądu pojazdu pozostawionego na
dłuższy czas, co zabezpiecza przed roz-
ładowaniem akumulatora. Wyłącznik bez-
pieczników powinien być zawsze ustawiony
w położeniu ON.
Ustawienie wyłącznika bezpieczników
w położeniu OFF powoduje później koniecz-
ność ustawienia niektórych układów, takich
jak system audio i zegar. Może również
spowodować nieprawidłowe działanie inte-
ligentnego kluczyka.
i Informacja
Jeżeli wyłącznik bezpieczników znajduje
się w położeniu OFF, na wyświetlaczu
LCD pojawia się komunikat „Turn on
FUSE SWITCH” (włączyć wyłącznik bez-
pieczników).
UWAGA

MPodczas jazdy wyłącznik bezpieczników
musi znajdować się w położeniu ON.

MNie operować wyłącznikiem bezpieczni-
ków zbyt często. Może to spowodować
jego uszkodzenie.
Wymiana bezpieczników w przedziale
silnika
1. Wyłączyć pojazd.
2. Wyłączyć wszystkie przełączniki.
OOS077027OPDE046119OOS077024
n Bezpiecznik płytkowy
OOS077025
n Bezpiecznik kostkowy

7-43
7
Przeglądy, czynności obsługowe i
naprawy

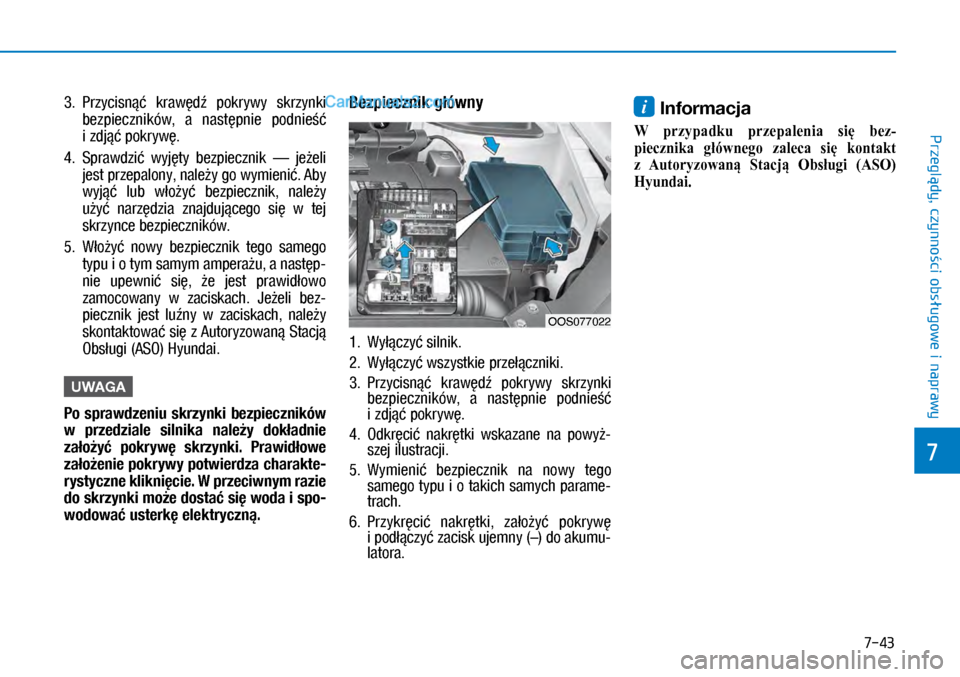

3. Przycisnąć krawędź pokrywy skrzynki
bezpieczników, a następnie podnieść
i zdjąć pokrywę.
4. Sprawdzić wyjęty bezpiecznik — jeżeli
jest przepalony, należy go wymienić. Aby
wyjąć lub włożyć bezpiecznik, należy
użyć narzędzia znajdującego się w tej
skrzynce bezpieczników.
5. Włożyć nowy bezpiecznik tego samego
typu i o tym samym amperażu, a następ-
nie upewnić się, że jest prawidłowo
zamocowany w zaciskach. Jeżeli bez-
piecznik jest luźny w zaciskach, należy
skontaktować się z Autoryzowaną Stacją
Obsługi (ASO) Hyundai.
UWAGA
Po sprawdzeniu skrzynki bezpieczników
w przedziale silnika należy dokładnie
założyć pokrywę skrzynki. Prawidłowe
założenie pokrywy potwierdza charakte-
rystyczne kliknięcie. W przeciwnym razie
do skrzynki może dostać się woda i spo-
wodować usterkę elektryczną.
Bezpiecznik główny
1. Wyłączyć silnik.
2. Wyłączyć wszystkie przełączniki.
3. Przycisnąć krawędź pokrywy skrzynki bezpieczników, a następnie podnieść i zdjąć pokrywę.
4. Odkręcić nakrętki wskazane na powyż-szej ilustracji.
5. Wymienić bezpiecznik na nowy tego samego typu i o takich samych parame-trach.
6. Przykręcić nakrętki, założyć pokrywę i podłączyć zacisk ujemny (–) do akumu-latora.
i Informacja
W przypadku przepalenia się bez-
piecznika głównego zaleca się kontakt
z Autoryzowaną Stacją Obsługi (ASO)
Hyundai.
OOS077022

7-44
Przeglądy, czynności obsługowe i naprawy

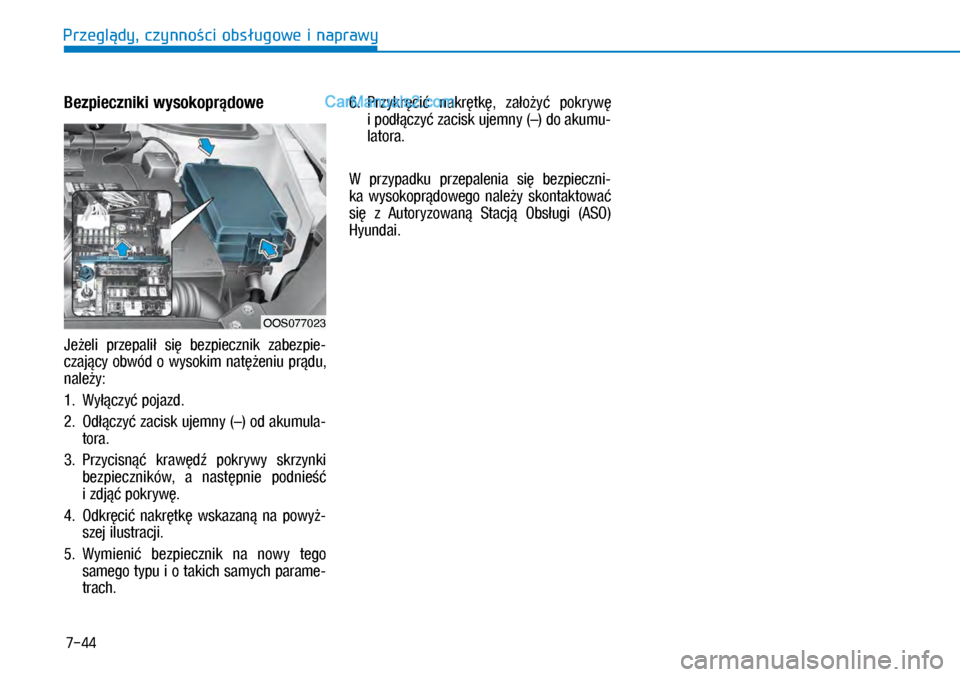

Bezpieczniki wysokoprądowe
Jeżeli przepalił się bezpiecznik zabezpie-
czający obwód o wysokim natężeniu prądu,
należy:
1. Wyłączyć pojazd.
2. Odłączyć zacisk ujemny (–) od akumula-
tora.
3. Przycisnąć krawędź pokrywy skrzynki
bezpieczników, a następnie podnieść
i zdjąć pokrywę.
4. Odkręcić nakrętkę wskazaną na powyż-
szej ilustracji.
5. Wymienić bezpiecznik na nowy tego
samego typu i o takich samych parame-
trach.
6. Przykręcić nakrętkę, założyć pokrywę
i podłączyć zacisk ujemny (–) do akumu-
latora.
W przypadku przepalenia się bezpieczni-
ka wysokoprądowego należy skontaktować
się z Autoryzowaną Stacją Obsługi (ASO)
Hyundai.
OOS077023

7-45
7
Przeglądy, czynności obsługowe i
naprawy

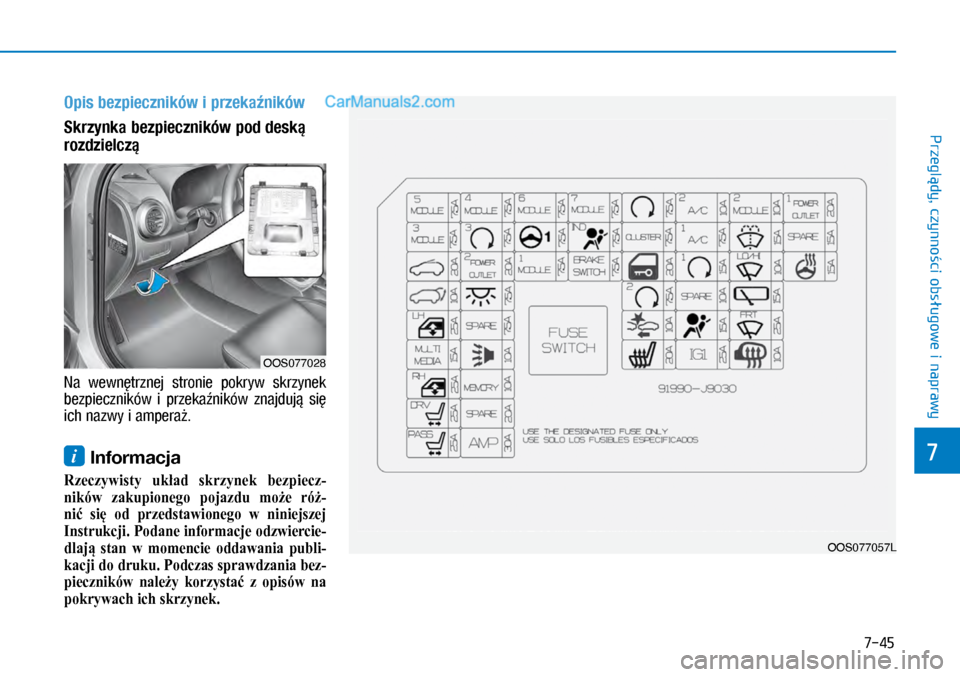

Opis bezpieczników i przekaźników
Skrzynka bezpieczników pod deską
rozdzielczą
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w niniejszej
Instrukcji. Podane informacje odzwiercie-
dlają stan w momencie oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z opisów na
pokrywach ich skrzynek.
OOS077028
OOS077057L

7-46
Przeglądy, czynności obsługowe i naprawy

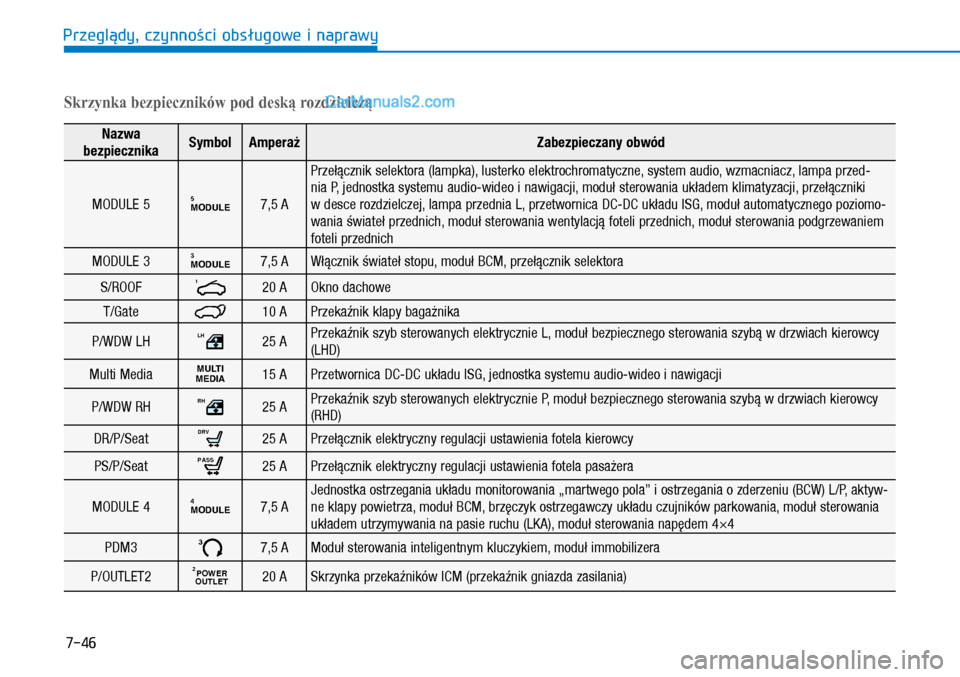

Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
MODULE 5MODULE57,5 A
Przełącznik selektora (lampka), lusterko elektrochromatyczne, system audio, wzmacniacz, lampa przed-
nia P, jednostka systemu audio-wideo i nawigacji, moduł sterowania układem klimatyzacji, przełączniki
w desce rozdzielczej, lampa przednia L, przetwornica DC-DC układu ISG, moduł automatycznego poziomo-
wania świateł przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem
foteli przednich
MODULE 3MODULE37,5 AWłącznik świateł stopu, moduł BCM, przełącznik selektora
S/ROOF120 AOkno dachowe
T/Gate10 APrzekaźnik klapy bagażnika
P/WDW LHLH25 APrzekaźnik szyb sterowanych elektrycznie L, moduł bezpiecznego sterowania szybą w drzwiach kierowcy
(LHD)
Multi MediaMULTIMEDIA15 APrzetwornica DC-DC układu ISG, jednostka systemu audio-wideo i nawigacji
P/WDW RHRH25 APrzekaźnik szyb sterowanych elektrycznie P, moduł bezpiecznego sterowania szybą w drzwiach kierowcy
(RHD)
DR/P/SeatDRV25 APrzełącznik elektryczny regulacji ustawienia fotela kierowcy
PS/P/SeatPASS25 APrzełącznik elektryczny regulacji ustawienia fotela pasażera
MODULE 4MODULE47,5 A
Jednostka ostrzegania układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) L/P, aktyw-
ne klapy powietrza, moduł BCM, brzęczyk ostrzegawczy układu czujników parkowania, moduł sterowania
układem utrzymywania na pasie ruchu (LKA), moduł sterowania napędem 4×4
PDM337,5 AModuł sterowania inteligentnym kluczykiem, moduł immobilizera
P/OUTLET2POWEROUTLET220 ASkrzynka przekaźników ICM (przekaźnik gniazda zasilania)
Skrzynka bezpieczników pod deską rozdzielczą
