2018 Hyundai Kona Instrukcja Obsługi (in Polish)

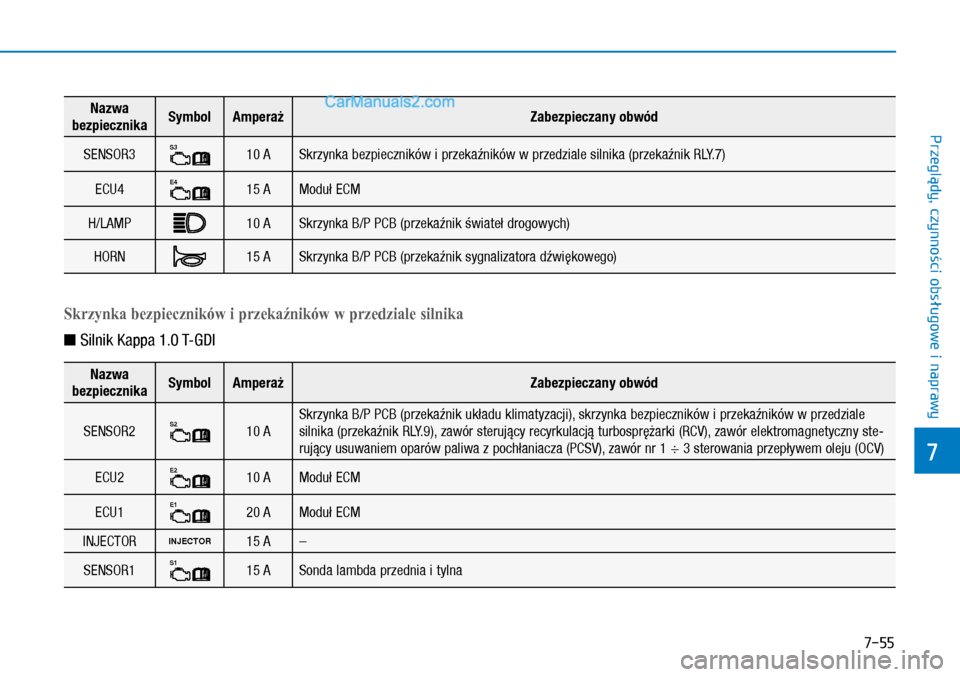

7-55
7
Przeglądy, czynności obsługowe i
naprawy
Skrzynka bezpieczników i przekaźników w przedziale silnika
n Silnik Kappa 1.0 T-GDI
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
SENSOR3S310 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)
ECU4E415 AModuł ECM
H/LAMP10 ASkrzynka B/P PCB (przekaźnik świateł drogowych)
HORN15 ASkrzynka B/P PCB (przekaźnik sygnalizatora dźwiękowego)
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
SENSOR2S210 A
Skrzynka B/P PCB (przekaźnik układu klimatyzacji), skrzynka bezpieczników i przekaźników w przedziale
silnika (przekaźnik RLY.9), zawór sterujący recyrkulacją turbosprężarki (RCV), zawór elektromagnetyczny ste-
rujący usuwaniem oparów paliwa z pochłaniacza (PCSV), zawór nr 1 ÷ 3 sterowania przepływem oleju (OCV)
ECU2E210 AModuł ECM
ECU1E120 AModuł ECM
INJECTORINJECTOR15 A–
SENSOR1S115 ASonda lambda przednia i tylna

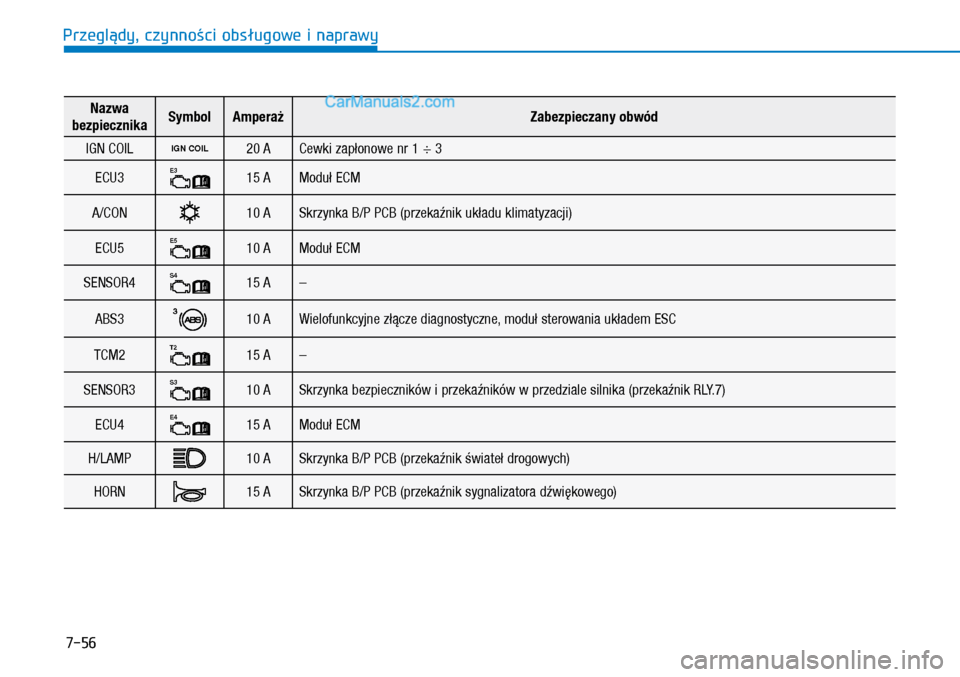

7-56
Przeglądy, czynności obsługowe i naprawy
Nazwa
bezpiecznikaSymbolAmperażZabezpieczany obwód
IGN COILIGN COIL20 ACewki zapłonowe nr 1 ÷ 3
ECU3E315 AModuł ECM
A/CON10 ASkrzynka B/P PCB (przekaźnik układu klimatyzacji)
ECU5E510 AModuł ECM
SENSOR4S415 A–
ABS3310 AWielofunkcyjne złącze diagnostyczne, moduł sterowania układem ESC
TCM2T215 A–
SENSOR3S310 ASkrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.7)
ECU4E415 AModuł ECM
H/LAMP10 ASkrzynka B/P PCB (przekaźnik świateł drogowych)
HORN15 ASkrzynka B/P PCB (przekaźnik sygnalizatora dźwiękowego)

7-57
7
Przeglądy, czynności obsługowe i
naprawy
Skrzynka bezpieczników
i przekaźników w przedziale silnika
(osłona zacisków akumulatora)
Na wewnętrznej stronie pokryw skrzynek
bezpieczników i przekaźników znajdują się
ich nazwy i amperaż.
i Informacja
Rzeczywisty układ skrzynek bezpiecz-
ników zakupionego pojazdu może róż-
nić się od przedstawionego w niniejszej
Instrukcji. Podane informacje odzwiercie-
dlają stan w momencie oddawania publi-
kacji do druku. Podczas sprawdzania bez-
pieczników należy korzystać z opisów na
pokrywach ich skrzynek.
OOS077035
OPD076065
UWAGA
Po sprawdzeniu skrzynki bezpieczników w przedziale silnika należy dokładnie
założyć pokrywę skrzynki. W przeciwnym razie do skrzynki może dostać się woda
i spowodować usterkę elektryczną.

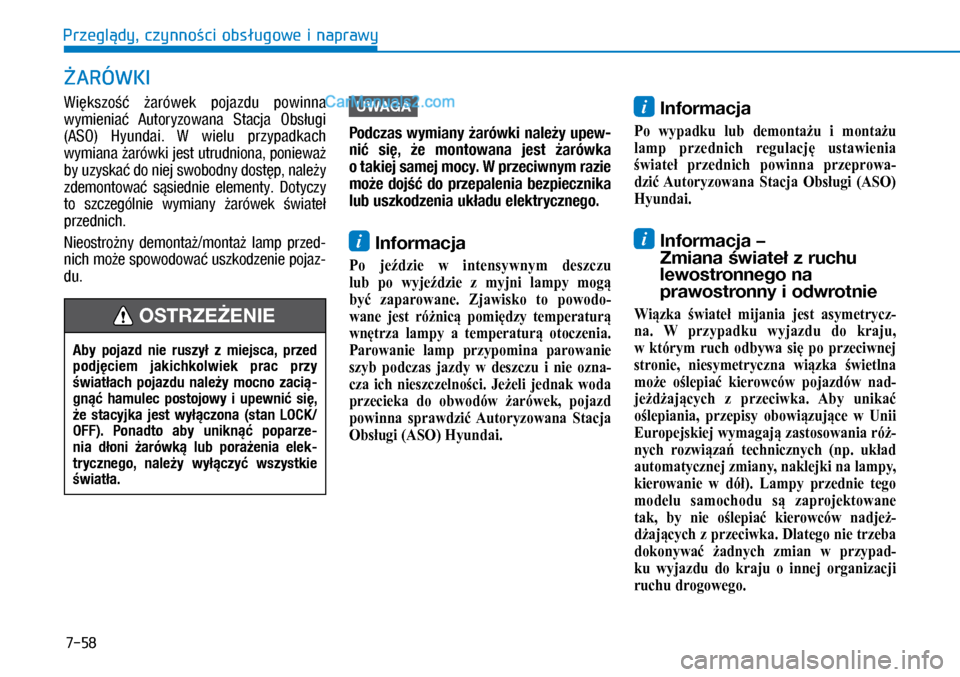

7-58
Przeglądy, czynności obsługowe i naprawy
ŻARÓWKI
Większość żarówek pojazdu powinna
wymieniać Autoryzowana Stacja Obsługi
(ASO) Hyundai. W wielu przypadkach
wymiana żarówki jest utrudniona, ponieważ
by uzyskać do niej swobodny dostęp, należy
zdemontować sąsiednie elementy. Dotyczy
to szczególnie wymiany żarówek świateł
przednich.
Nieostrożny demontaż/montaż lamp przed-
nich może spowodować uszkodzenie pojaz-
du.
UWAGA
Podczas wymiany żarówki należy upew-
nić się, że montowana jest żarówka
o takiej samej mocy. W przeciwnym razie
może dojść do przepalenia bezpiecznika
lub uszkodzenia układu elektrycznego.
i Informacja
Po jeździe w intensywnym deszczu
lub po wyjeździe z myjni lampy mogą
być zaparowane. Zjawisko to powodo-
wane jest różnicą pomiędzy temperaturą
wnętrza lampy a temperaturą otoczenia.
Parowanie lamp przypomina parowanie
szyb podczas jazdy w deszczu i nie ozna-
cza ich nieszczelności. Jeżeli jednak woda
przecieka do obwodów żarówek, pojazd
powinna sprawdzić Autoryzowana Stacja
Obsługi (ASO) Hyundai.
i Informacja
Po wypadku lub demontażu i montażu
lamp przednich regulację ustawienia
świateł przednich powinna przeprowa-
dzić Autoryzowana Stacja Obsługi (ASO)
Hyundai.
i Informacja –
Zmiana świateł z ruchu
lewostronnego na
prawostronny i odwrotnie
Wiązka świateł mijania jest asymetrycz-
na. W przypadku wyjazdu do kraju,
w którym ruch odbywa się po przeciwnej
stronie, niesymetryczna wiązka świetlna
może oślepiać kierowców pojazdów nad-
jeżdżających z przeciwka. Aby unikać
oślepiania, przepisy obowiązujące w Unii
Europejskiej wymagają zastosowania róż-
nych rozwiązań technicznych (np. układ
automatycznej zmiany, naklejki na lampy,
kierowanie w dół). Lampy przednie tego
modelu samochodu są zaprojektowane
tak, by nie oślepiać kierowców nadjeż-
dżających z przeciwka. Dlatego nie trzeba
dokonywać żadnych zmian w przypad-
ku wyjazdu do kraju o innej organizacji
ruchu drogowego.
Aby pojazd nie ruszył z miejsca, przed
podjęciem jakichkolwiek prac przy
światłach pojazdu należy mocno zacią-
gnąć hamulec postojowy i upewnić się,
że stacyjka jest wyłączona (stan LOCK/
OFF). Ponadto aby uniknąć poparze-
nia dłoni żarówką lub porażenia elek-
trycznego, należy wyłączyć wszystkie
światła.
OSTRZEŻENIE

7-59
7
Przeglądy, czynności obsługowe i
naprawy
Wymiana żarówek świateł przednich,
świateł statycznego doświetlania
zakrętów, świateł pozycyjnych,
kierunkowskazów i świateł do jazdy
dziennej
Typ A
(1) Światło drogowe
(2) Światło mijania
(3) Światło do jazdy dziennej
(jeżeli występuje)/światło pozycyjne
(4) Kierunkowskaz
(5) Światło przeciwmgielne przednie (jeżeli
występuje)

XUważać, aby nie zbić ani nie zarysować
żarówek. Uważać również, aby żarówki
nie miały kontaktu z płynami.

XNigdy nie dotykać szkła żarówki gołymi
dłońmi. Naturalny tłuszcz dłoni lub olej
silnikowy może spowodować przegrza-
nie się żarówki i jej przepalenie.

XŻarówkę można włączać tylko wtedy,
kiedy jest zamontowana.

XJeżeli żarówka jest uszkodzona lub pęk-
nięta, należy ją natychmiast wymie-
nić i wyrzucić do pojemnika na zużyte
żarówki przeznaczone do utylizacji.
OOS077033

MZachowywać ostrożność podczas
przenoszenia żarówek halogeno-
wych. W  żarówkach halogenowych
znajduje się sprężony gaz, który
w przypadku zbicia żarówki może
rozrzucić na boki jej zbite szkło.

MPrzed wymianą żarówek założyć
okulary ochronne. Przed wymianą
żarówek należy zaczekać, aż osty-
gną.
OSTRZEŻENIE
OLMB073042L

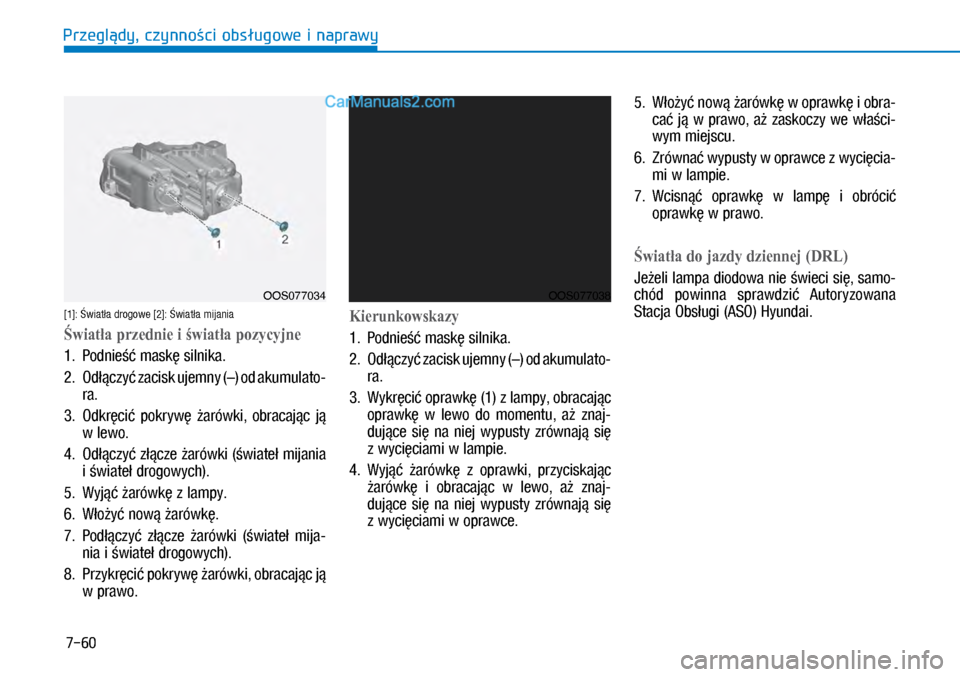

7-60
Przeglądy, czynności obsługowe i naprawy
[1]: Światła drogowe [2]: Światła mijania
Światła przednie i światła pozycyjne
1. Podnieść maskę silnika.
2. Odłączyć zacisk ujemny (–) od akumulato-
ra.
3. Odkręcić pokrywę żarówki, obracając ją
w lewo.
4. Odłączyć złącze żarówki (świateł mijania
i świateł drogowych).
5. Wyjąć żarówkę z lampy.
6. Włożyć nową żarówkę.
7. Podłączyć złącze żarówki (świateł mija-
nia i świateł drogowych).
8. Przykręcić pokrywę żarówki, obracając ją
w prawo.
Kierunkowskazy
1. Podnieść maskę silnika.
2. Odłączyć zacisk ujemny (–) od akumulato-
ra.
3. Wykręcić oprawkę (1) z lampy, obracając
oprawkę w lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
4. Wyjąć żarówkę z oprawki, przyciskając
żarówkę i obracając w lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
5. Włożyć nową żarówkę w oprawkę i obra-
cać ją w prawo, aż zaskoczy we właści-
wym miejscu.
6. Zrównać wypusty w oprawce z wycięcia-
mi w lampie.
7. Wcisnąć oprawkę w lampę i obrócić
oprawkę w prawo.
Światła do jazdy dziennej (DRL)
Jeżeli lampa diodowa nie świeci się, samo-
chód powinna sprawdzić Autoryzowana
Stacja Obsługi (ASO) Hyundai.
OOS077038OOS077034

7-61
7
Przeglądy, czynności obsługowe i
naprawy

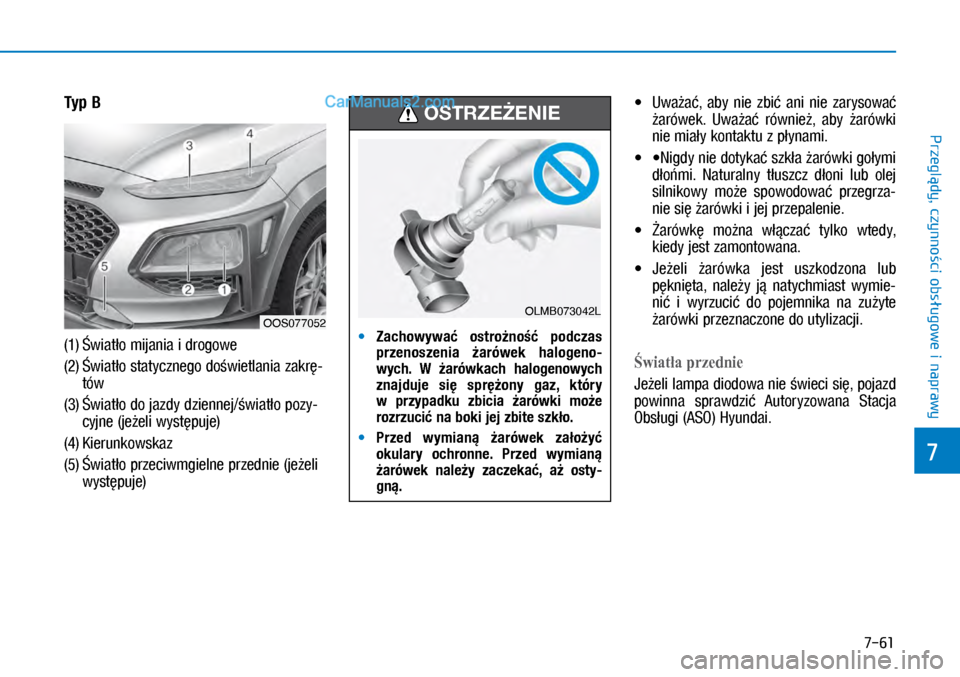

Typ B
(1) Światło mijania i drogowe
(2) Światło statycznego doświetlania zakrę-
tów
(3) Światło do jazdy dziennej/światło pozy-
cyjne (jeżeli występuje)
(4) Kierunkowskaz
(5) Światło przeciwmgielne przednie (jeżeli
występuje)

XUważać, aby nie zbić ani nie zarysować
żarówek. Uważać również, aby żarówki
nie miały kontaktu z płynami.

X
X1LJG\QLHGRW\ND

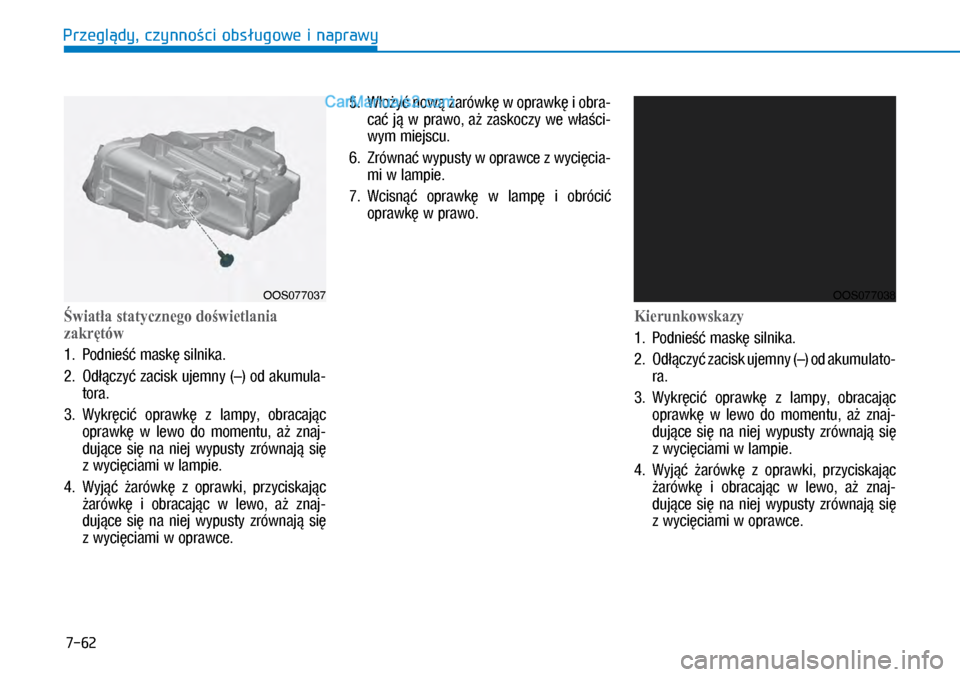

7-62
Przeglądy, czynności obsługowe i naprawy
Światła statycznego doświetlania
zakrętów
1. Podnieść maskę silnika.
2. Odłączyć zacisk ujemny (–) od akumula-
tora.
3. Wykręcić oprawkę z lampy, obracając
oprawkę w lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
4. Wyjąć żarówkę z oprawki, przyciskając
żarówkę i obracając w lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
5. Włożyć nową żarówkę w oprawkę i obra-
cać ją w prawo, aż zaskoczy we właści-
wym miejscu.
6. Zrównać wypusty w oprawce z wycięcia-
mi w lampie.
7. Wcisnąć oprawkę w lampę i obrócić
oprawkę w prawo.
Kierunkowskazy
1. Podnieść maskę silnika.
2. Odłączyć zacisk ujemny (–) od akumulato-
ra.
3. Wykręcić oprawkę z lampy, obracając
oprawkę w lewo do momentu, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w lampie.
4. Wyjąć żarówkę z oprawki, przyciskając
żarówkę i obracając w lewo, aż znaj-
dujące się na niej wypusty zrównają się
z wycięciami w oprawce.
OOS077037 OOS077038
