504 4-3. Manutenção que pode ser feita por si
Substituir as lâmpadas
nMédios (faróis de halogéneo)
Remova a conduta de ar e/ou mova o dispositivo de abertura
da tampa do depósito do líquido limpa-vidros. (P. 502)
Rode a tampa para a posição
aberta e remova-a.
Posição aberta
Rode a base da lâmpada para a
esquerda.
PASSO1
PASSO2
PASSO3

505 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Desligue o conector enquanto
pressiona a patilha de destran-
camento.
Substitua a lâmpada e instale a
base da lâmpada.
Alinhe as 3 guias na lâmpada
com o suporte e insira.
Rode e prenda a base da lâm-
pada.
Abane a base da lâmpada delica-
damente para verificar que não
está solta, ligue as luzes de
médios uma vez e confirme
visualmente se não existe fuga
de luz através do suporte.
Instale e rode a tampa para a
posição fechada.
Posição fechada
PASSO4
PASSO5
PASSO6
PASSO7

506 4-3. Manutenção que pode ser feita por si
Após substituir a lâmpada, a conduta do ar e/ou o dispositivo
de abertura da tampa do depósito do líquido limpa-vidros,
volte a colocá-lo na sua posição original. (P. 502)
nMáximos (faróis de halogéneo)
Remova a conduta do ar e/ou mova o dispositivo de abertura
da tampa do depósito do líquido limpa-vidros. (P. 502)
Rode a tampa para a posição
aberta e remova-a.
Posição aberta
Rode a base da lâmpada para a
esquerda.PASSO8
PASSO1
PASSO2
PASSO3

507 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Desligue o conector enquanto
pressiona a patilha de destran-
camento.
Substitua a lâmpada e instale a
base da lâmpada.
Alinhe as 3 guias na lâmpada
com o suporte e insira.
Rode e prenda a base da lâm-
pada.
Abane a base da lâmpada delica-
damente para verificar que não
está solta, ligue as luzes de máxi-
mos uma vez e confirme visual-
mente se não existe fuga de luz
através do suporte.
Instale e rode a tampa para a
posição fechada.
Posição fechada
PASSO4
PASSO5
PASSO6
PASSO7

508 4-3. Manutenção que pode ser feita por si
Após substituir a lâmpada, a conduta do ar e/ou o dispositivo
de abertura da tampa do depósito do líquido limpa-vidros,
volte a colocá-lo na sua posição original. (P. 502)
nLuz de nevoeiro da frente
Remova 2 parafusos.
Retire a mola de fixação e
depois afaste parcialmente o
guarda-lamas.PASSO8
PASSO1
PASSO2

509 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Desligue o conector enquanto
pressiona a patilha de destran-
camento.
Rode a base da lâmpada para a
esquerda.
Substitua a lâmpada e instale a
base da lâmpada.
Alinhe as 3 guias na lâmpada
com o suporte e insira.
Rode e prenda a base da lâm-
pada.
PASSO3
PASSO4
PASSO5
PASSO6

510 4-3. Manutenção que pode ser feita por si
Instale o conector.
Abane a base da lâmpada delica-
damente para verificar que esta
não está solta, ligue as luzes de
nevoeiro da frente uma vez e
confirme visualmente se não
existe fuga de luz através do
suporte.
Quando instalar o guarda-lamas, faça-o através da realização
inversa das instruções do e do .
nMínimos/sistema de iluminação para condução diurna (faróis
de halogéneo)
Remova a conduta de ar e/ou o dispositivo de abertura da
tampa de acesso ao líquido lava-vidros. (P. 502)
Rode a base da lâmpada para a
esquerda.
PASSO7
PASSO8
PASSO1PASSO2
PASSO1
PASSO2

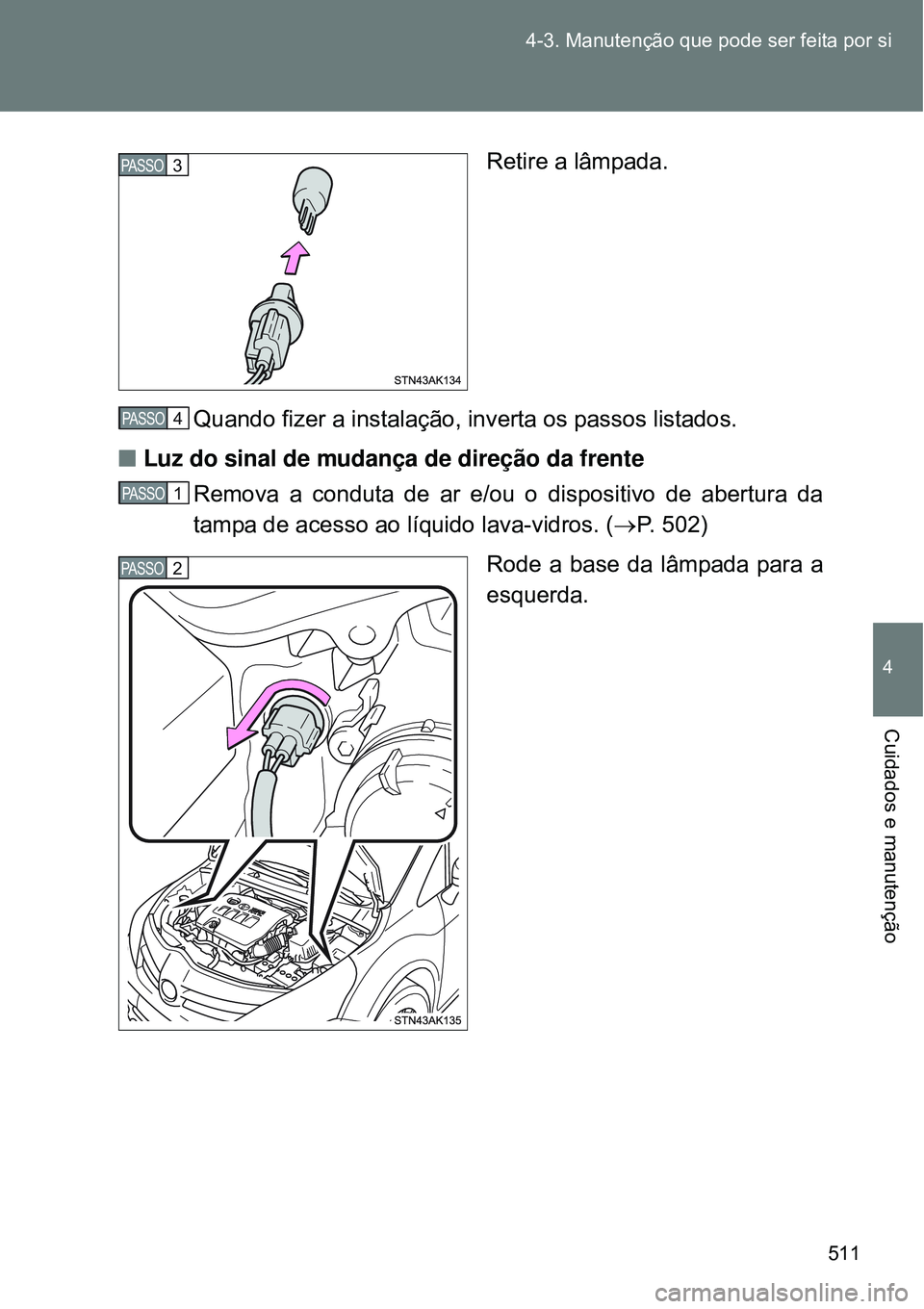

511 4-3. Manutenção que pode ser feita por si
4
Cuidados e manutenção
Retire a lâmpada.
Quando fizer a instalação, inverta os passos listados.
nLuz do sinal de mudança de direção da frente
Remova a conduta de ar e/ou o dispositivo de abertura da
tampa de acesso ao líquido lava-vidros. (P. 502)
Rode a base da lâmpada para a
esquerda.PASSO3
PASSO4
PASSO1
PASSO2
