2016 TOYOTA VERSO Manual de utilização (in Portuguese)

560
5-2. No caso de uma emergência
Se tiver um pneu vazio (veículos com pneu de
reserva)
O seu veículo está equipado com um pneu de reserva. O pneu vazio
pode ser substituído pelo pneu de reserva.
nAntes de levantar o veículo
lPare o veículo num local nivelado, com pavimento firme.
lAplique o travão de estacionamento.
lEngrene a alavanca das velocidades na posição “P” (caixa de
velocidades Multidrive) ou “R” (caixa de velocidades manual).
lDesligue o motor.
lLigue o sinal de perigo. (P. 526)
nLocalização do pneu de reserva, macaco e ferramentas
Veículos sem bancos de terceira fila
Pneu de reserva
Manivela
do
macaco
Macaco
Chave de porcas
Olhal de reboque

5
561 5-2. No caso de uma emergência
Quando surge uma avaria
Veículos com bancos de terceira fila
Pneu de reserva
Manivela do macaco
Macaco
Chave de porcas
Olhal de reboque

562 5-2. No caso de uma emergência
Tirar o macaco (veículos sem bancos de terceira fila)
Abra o estrado da frente.
Retire o macaco.
PASSO1
PASSO2

5
563 5-2. No caso de uma emergência
Quando surge uma avaria
Tirar o pneu de reserva (veículos sem bancos de terceira fila)
Abra o estrado traseiro.
Veículos com pneu de reserva convencional
Veículos com pneu de reserva compacto
Segure o estrado traseiro, utili-
zando a correia gancho dis-
ponível.
Retire a correia gancho
Fixe o gancho
PASSO1

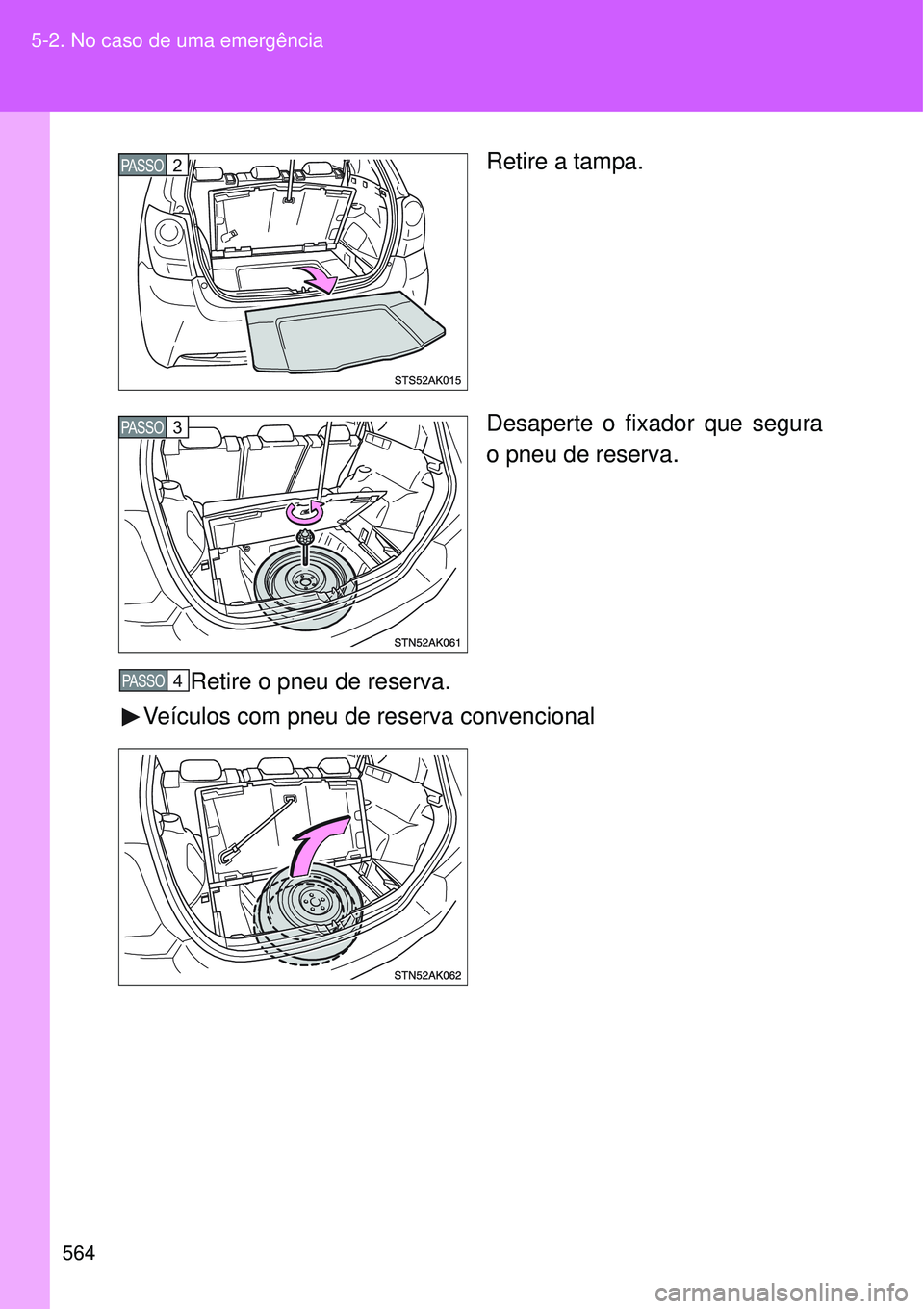

564 5-2. No caso de uma emergência
Retire a tampa.
Desaperte o fixador que segura
o pneu de reserva.
Retire o pneu de reserva.
Veículos com pneu de reserva convencionalPASSO2
PASSO3
PASSO4

5
565 5-2. No caso de uma emergência
Quando surge uma avaria
Veículos com pneu de reserva compacto
Tirar o pneu de reserva e o macaco (veículos com bancos de terceira fila)
Certifique-se que o banco de terceira fila se encontra na sua
posição mais direita.
Abra o estrado.
Tenha cuidado com o estrado que
pode, inesperadamente, cair para
a frente.
Tire o macaco.
Apertar
Desapertar
PASSO1
PASSO2
PASSO3

566 5-2. No caso de uma emergência
Retire a gaveta auxiliar.
Desaperte o fixador central que
segura o pneu de reserva.
Tire o pneu de reserva.
O pneu de reserva não pode ser
retirado se o banco de terceira
fila estiver rebatido.
PASSO4
PASSO5
PASSO6

5
567 5-2. No caso de uma emergência
Quando surge uma avaria
Substituir um pneu vazio
Calce as rodas.
Nos veículos com jantes de aço,
remova o tampão da roda utili-
zando a chave de rodas ou o
grampo de remover o tampão da
roda. (P. 476)
Para proteger o ornamento da
roda, coloque um pano entre a
chave de porcas e o ornamento,
conforme mostra a figura.
Alivie ligeiramente as porcas da
roda (uma volta).
PASSO1
Pneu vazioPosições dos calços das rodas
À frenteLado esquerdo Atrás do pneu traseiro, do lado direito
Lado direito Atrás do pneu traseiro, do lado esquerdo
AtrásLado esquerdo À frente do pneu da frente, do lado direito
Lado direitoÀ frente do pneu da frente, do lado
esquerdo
PASSO2
PASSO3
