Page 985 of 1333

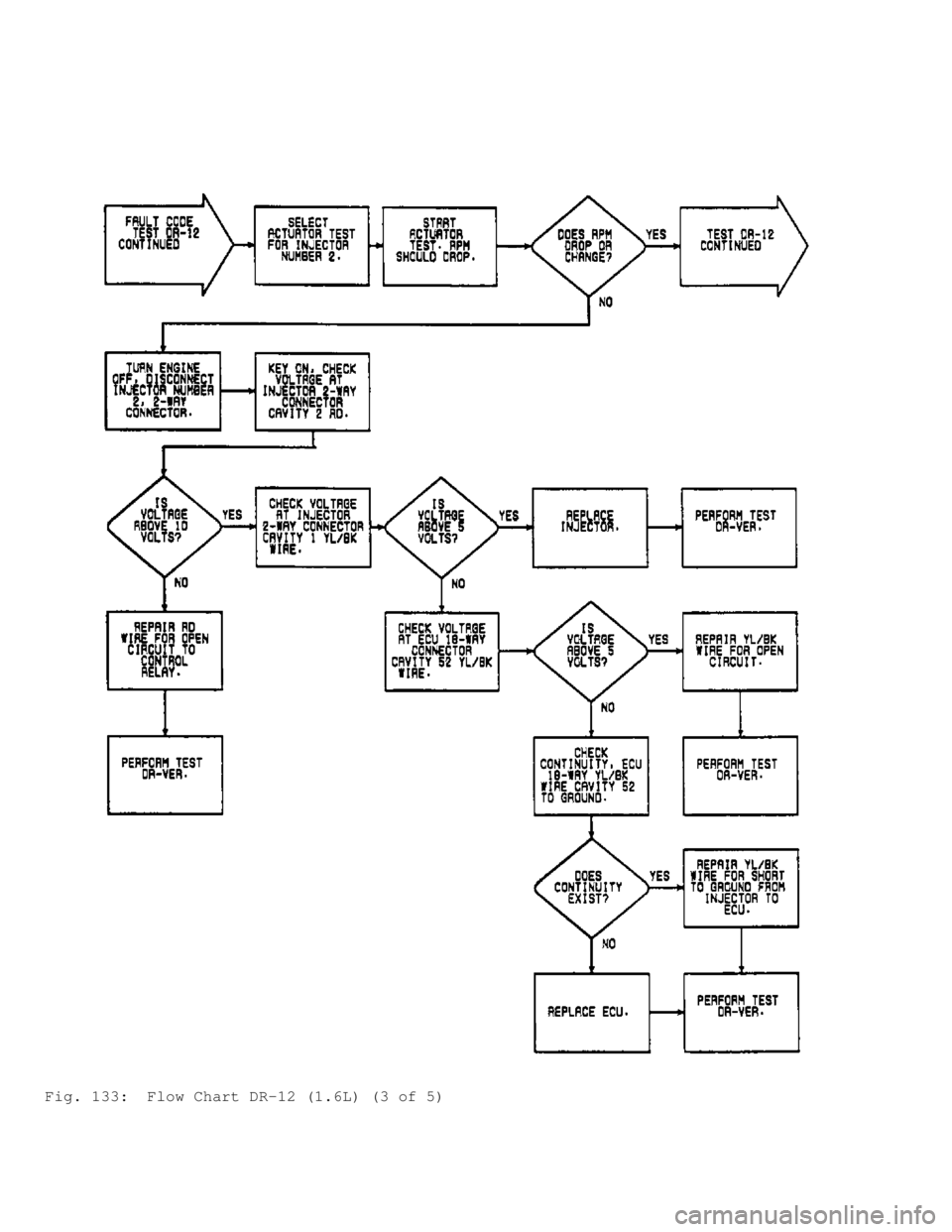

Fig. 133: Flow Chart DR-12 (1.6L) (3 of 5)
Page 986 of 1333

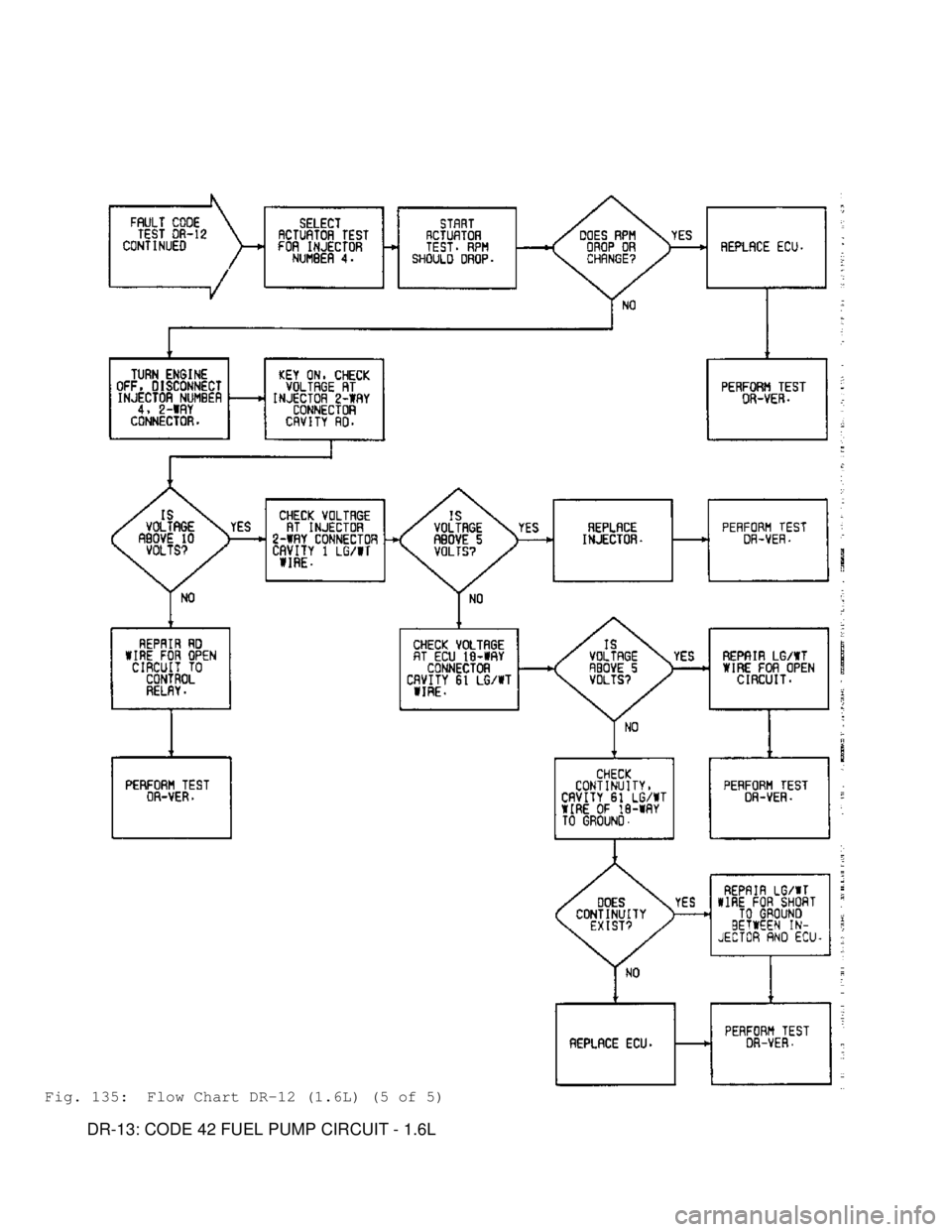

Fig. 134: Flow Chart DR-12 (1.6L) (4 of 5)
Page 987 of 1333
Fig. 135: Flow Chart DR-12 (1.6L) (5 of 5)
DR-13: CODE 42 FUEL PUMP CIRCUIT - 1.6L
Page 988 of 1333

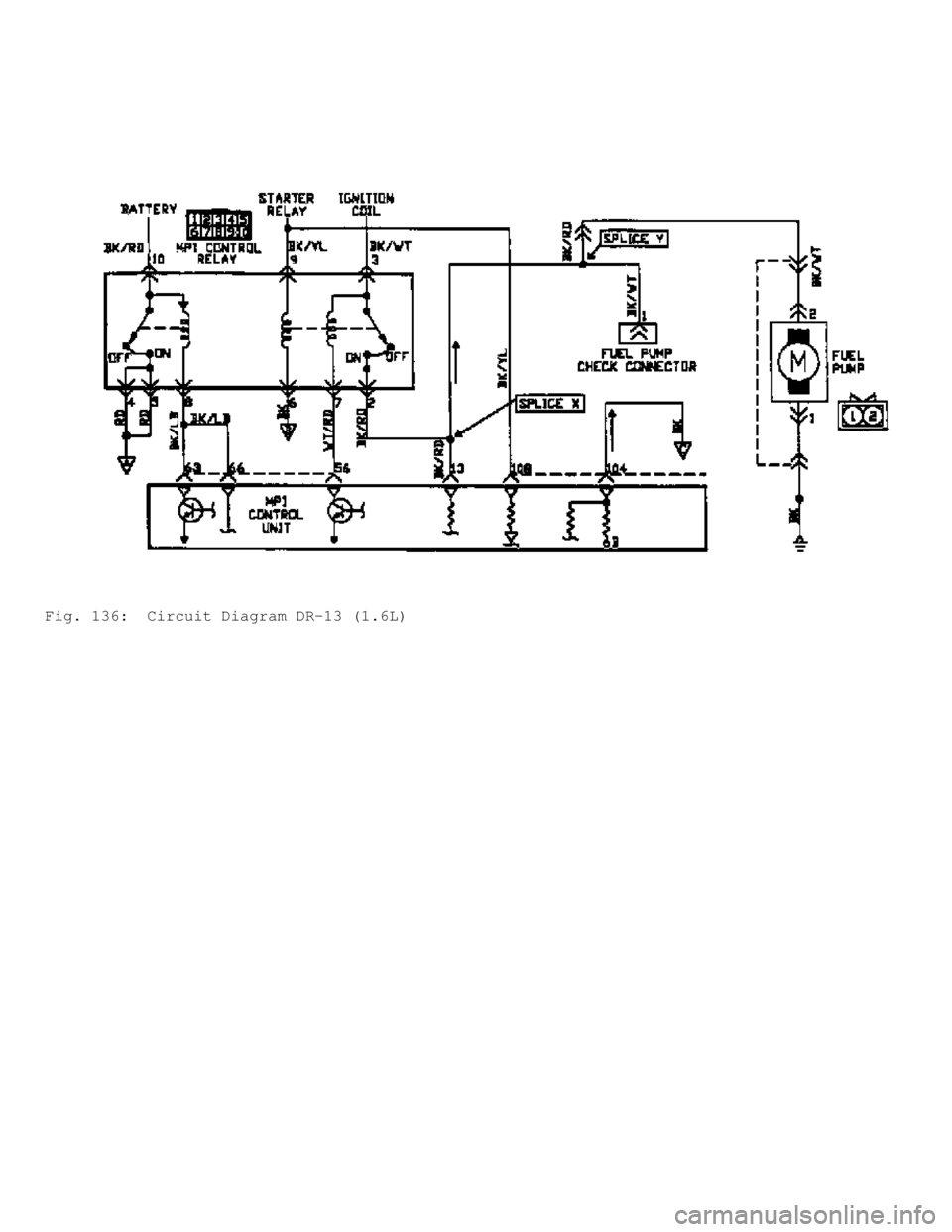

Fig. 136: Circuit Diagram DR-13 (1.6L)
Page 989 of 1333
Fig. 137: Flow Chart DR-13 (1.6L) (1 of 2)
Page 990 of 1333
Fig. 138: Flow Chart DR-13 (1.6L) (2 of 2)
DR-14: CODE 43 EGR TEMPERATURE SENSOR CIRCUIT - 1.6L
Fig. 139: Circuit Diagram DR-14 (1.6L)
Page 991 of 1333

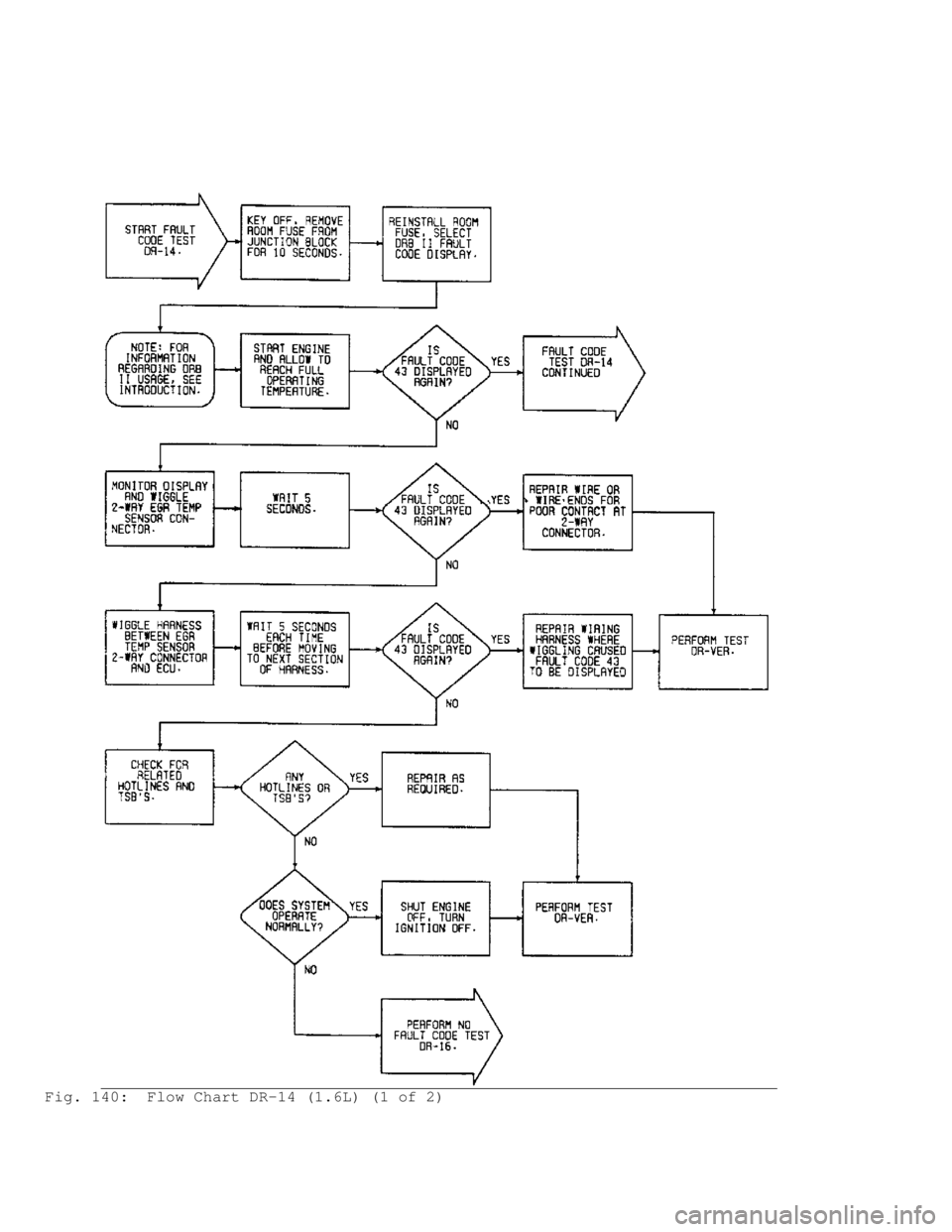

Fig. 140: Flow Chart DR-14 (1.6L) (1 of 2)
Page 992 of 1333

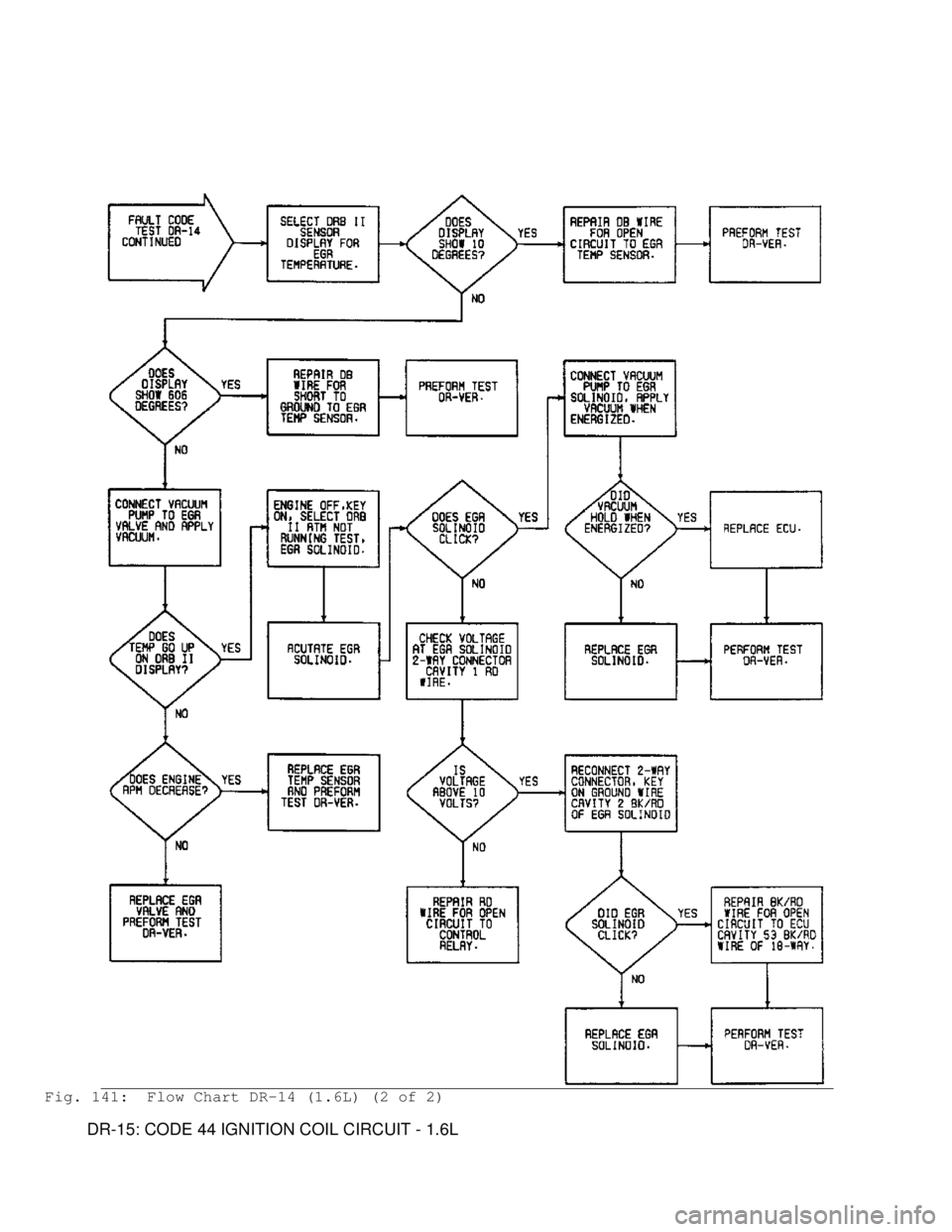

Fig. 141: Flow Chart DR-14 (1.6L) (2 of 2)
DR-15: CODE 44 IGNITION COIL CIRCUIT - 1.6L
