Page 1049 of 1333
Fig. 210: Flow Chart DR-10 (1.8L) (2 of 2)
DR-11: CODE 25 BAROMETRIC PRESSURE SENSOR CIRCUIT - 1.8L
Page 1050 of 1333
Fig. 211: Circuit Diagram DR-11 (1.8L)
Page 1051 of 1333
Fig. 212: Flow Chart DR-11 (1.8L) (1 of 2)
Page 1052 of 1333
Fig. 213: Flow Chart DR-11 (1.8L) (2 of 2)
DR-12: CODE 41 INJECTOR CIRCUIT - 1.8L
Page 1053 of 1333
Fig. 214: Circuit Diagram DR-12 (1.8L)
Page 1054 of 1333

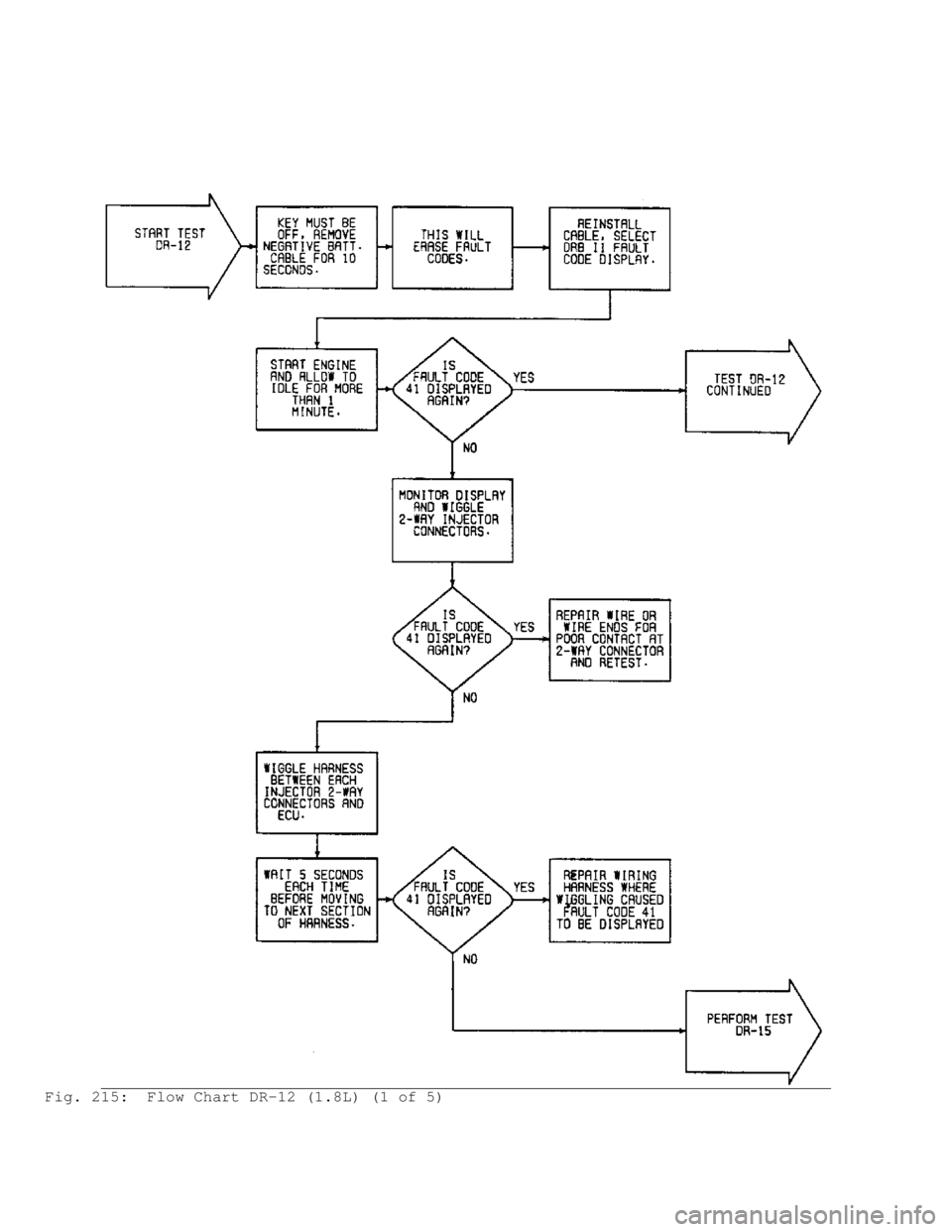

Fig. 215: Flow Chart DR-12 (1.8L) (1 of 5)
Page 1055 of 1333

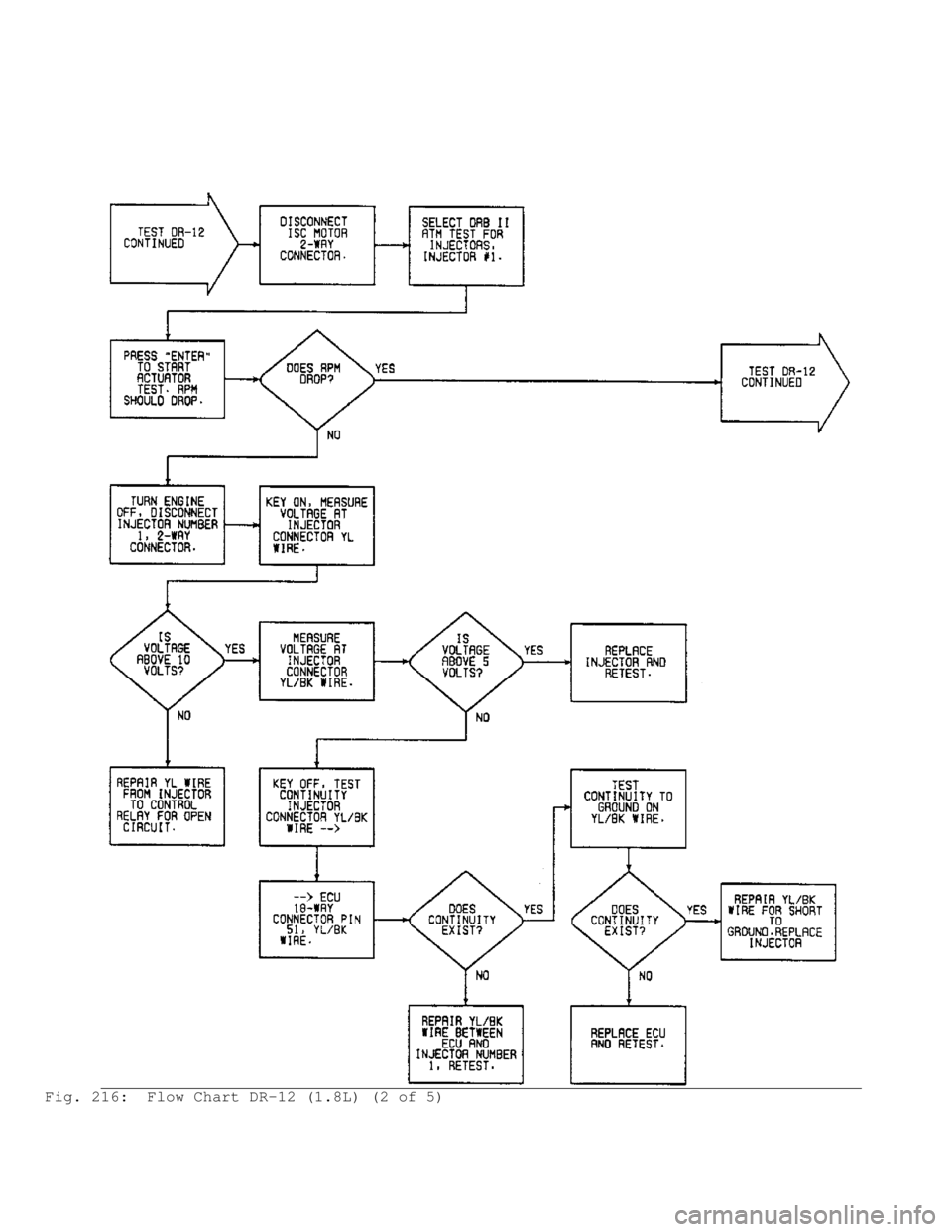

Fig. 216: Flow Chart DR-12 (1.8L) (2 of 5)
Page 1056 of 1333

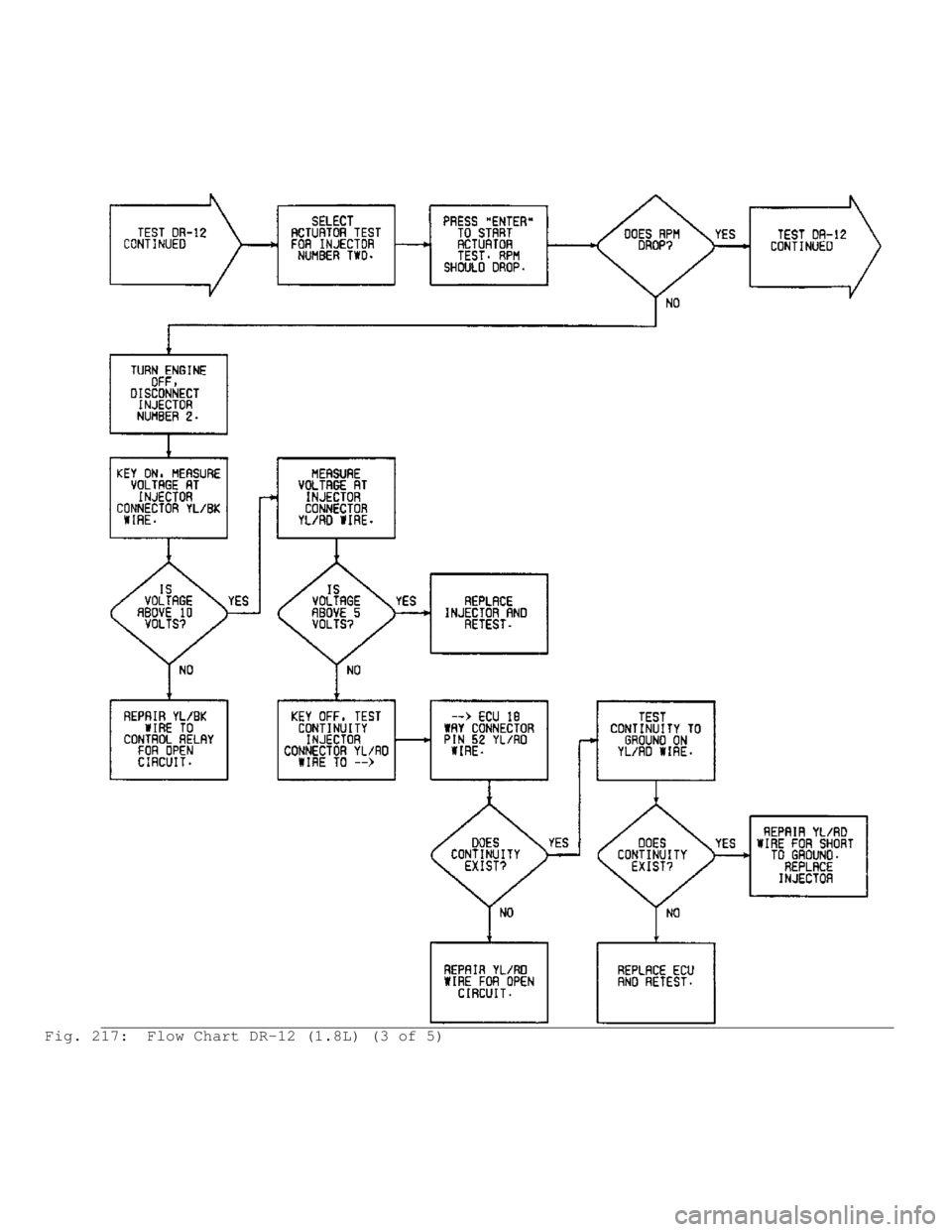

Fig. 217: Flow Chart DR-12 (1.8L) (3 of 5)
