Fig. 29: Flow Chart DR-3 (1.5L) (1 of 3)
Page 898 of 1333
Fig. 30: Flow Chart DR-3 (1.5L) (2 of 3)
Page 899 of 1333

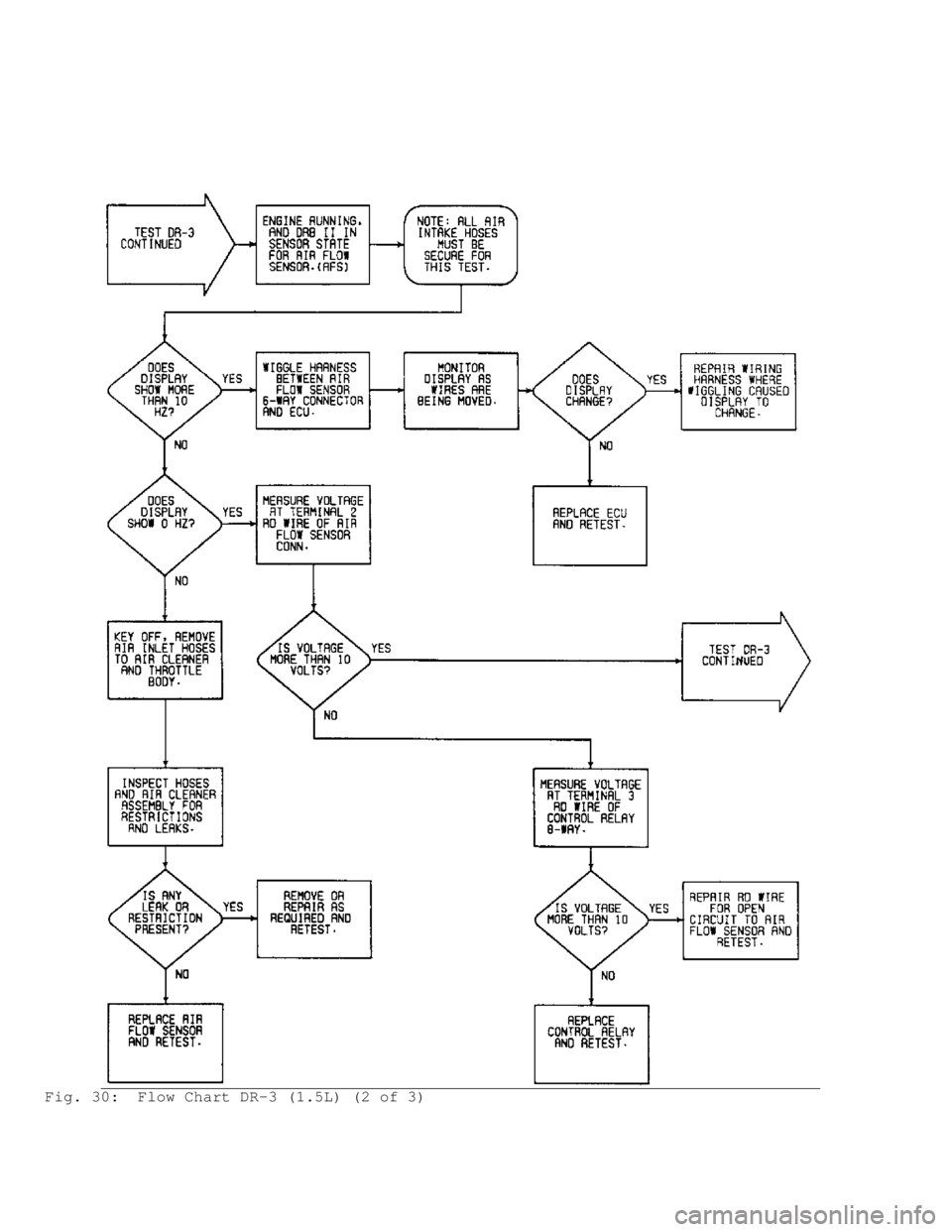

Fig. 31: Flow Chart DR-3 (1.5L) (3 of 3)
DR-4: CODE 13 INTAKE AIR TEMP. SENSOR CIRCUIT - 1.5L
Page 900 of 1333

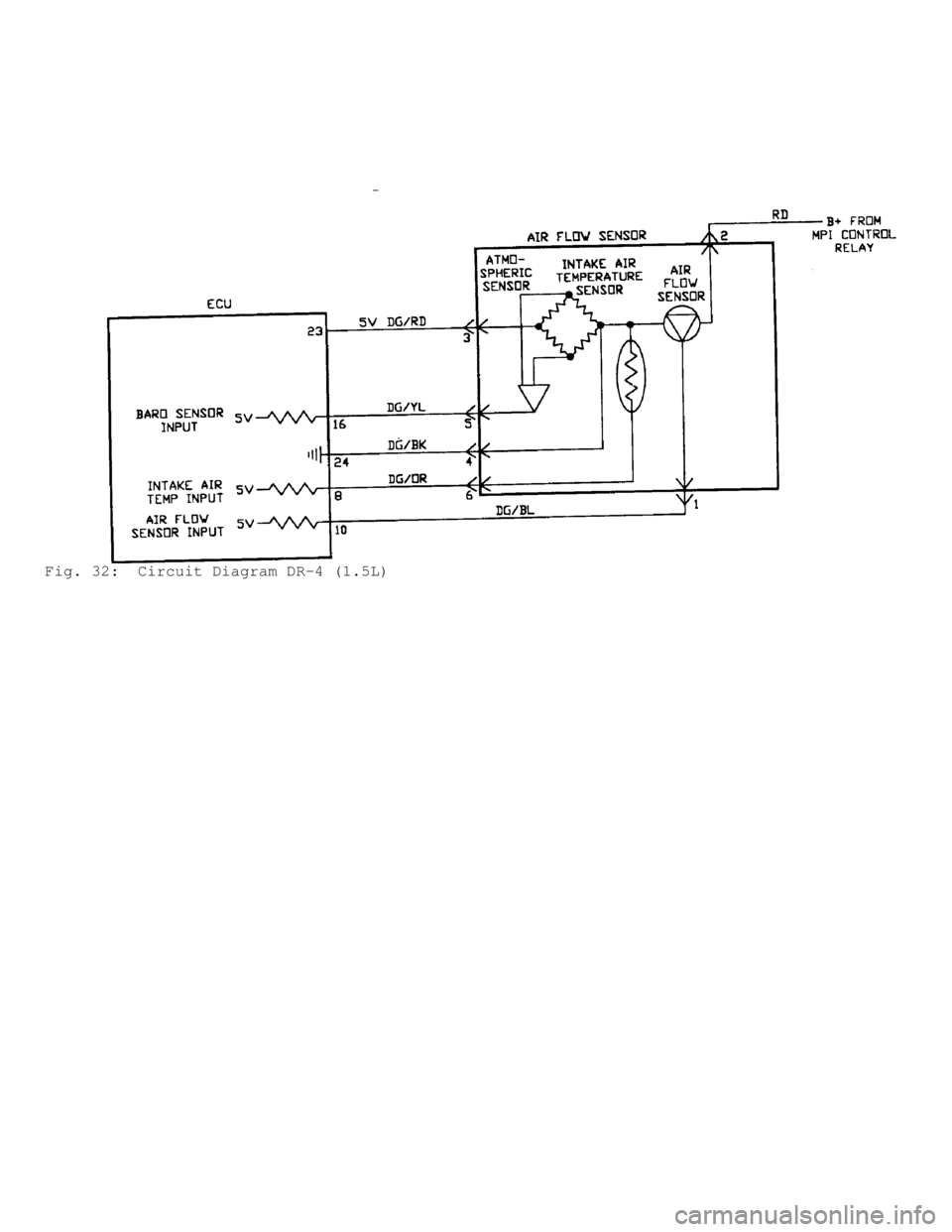

Fig. 32: Circuit Diagram DR-4 (1.5L)
Page 901 of 1333
Fig. 33: Flow Chart DR-4 (1.5L)
DR-5: CODE 14 THROTTLE POSITION SENSOR CIRCUIT - 1.5L
Page 902 of 1333

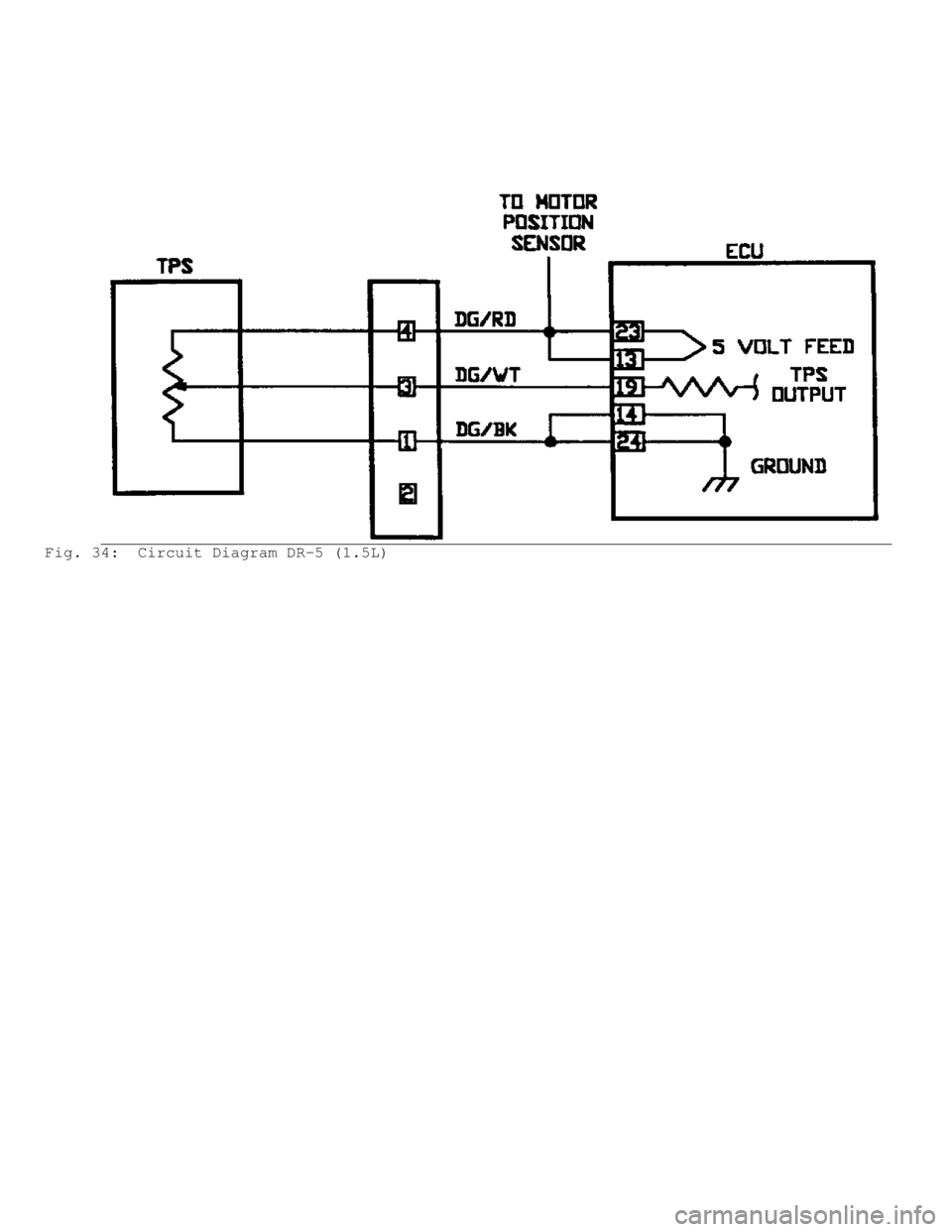

Fig. 34: Circuit Diagram DR-5 (1.5L)
Page 903 of 1333

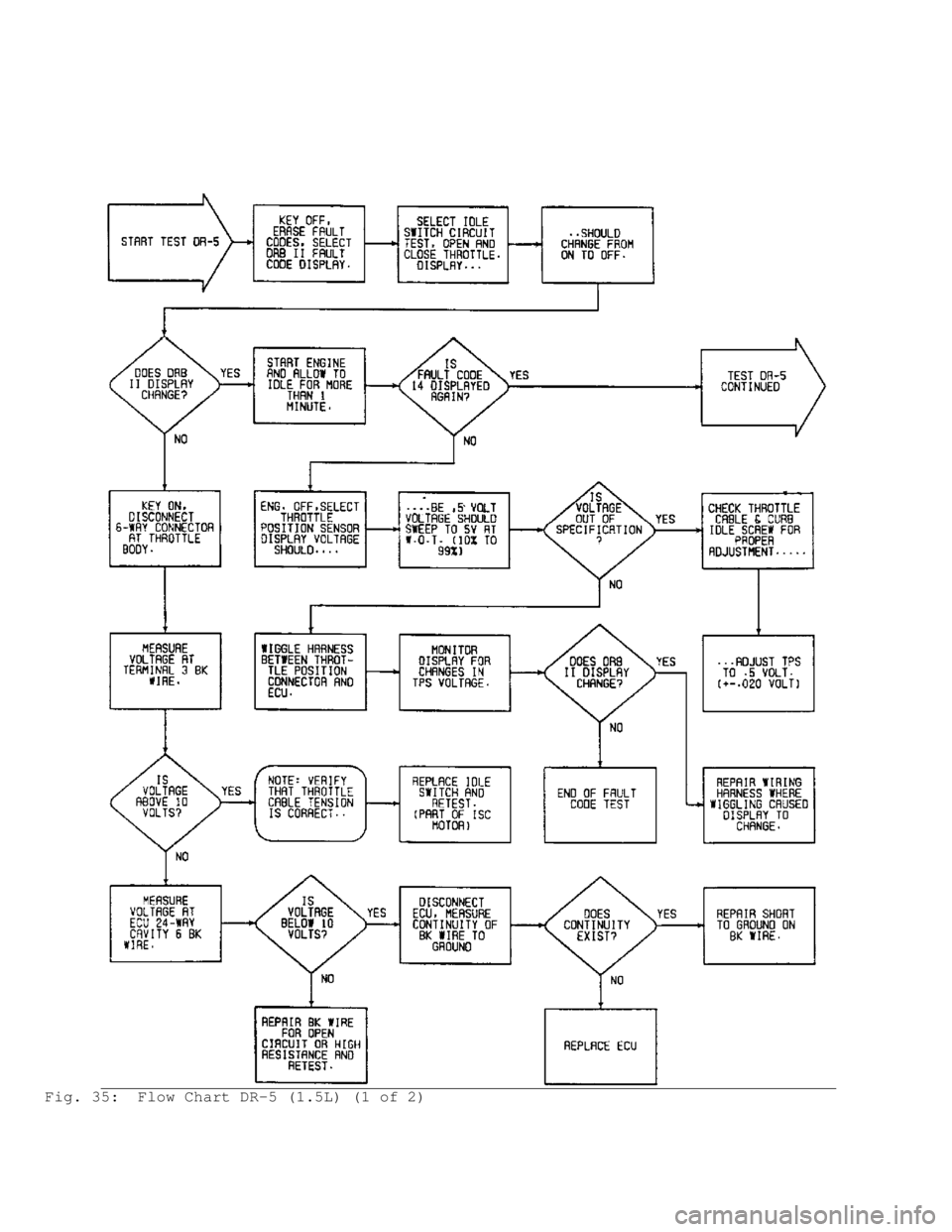

Fig. 35: Flow Chart DR-5 (1.5L) (1 of 2)
Page 904 of 1333
Fig. 36: Flow Chart DR-5 (1.5L) (2 of 2)
DR-6: CODE 15 MOTOR POSITION SENSOR CIRCUIT - 1.5L
