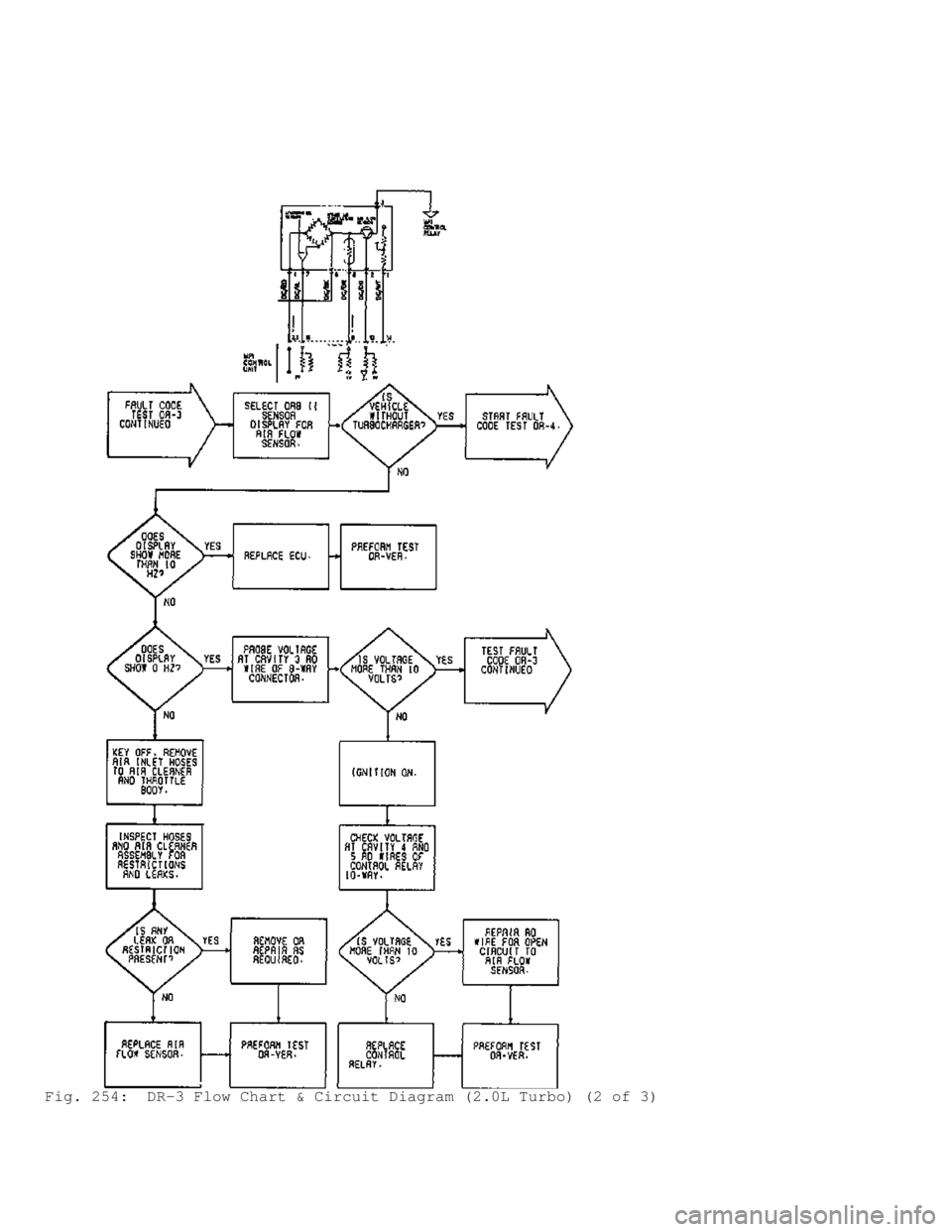

Fig. 253: DR-3 Flow Chart & Circuit Diagram (2.0L Turbo) (1 of 3)
Page 1090 of 1333
Fig. 254: DR-3 Flow Chart & Circuit Diagram (2.0L Turbo) (2 of 3)
Page 1091 of 1333
Fig. 255: DR-3 Flow Chart & Circuit Diagram (2.0L Turbo) (3 of 3)
DR-4: CHECKING AIRFLOW SENSOR - 2.0L NON-TURBO
Page 1092 of 1333
Fig. 256: DR-4 Flow Chart & Circuit Diagram (2.0L Non-Turbo)
DR-5: CHECKING INTAKE AIR TEMP SENSOR - 2.0L TURBO
Page 1093 of 1333

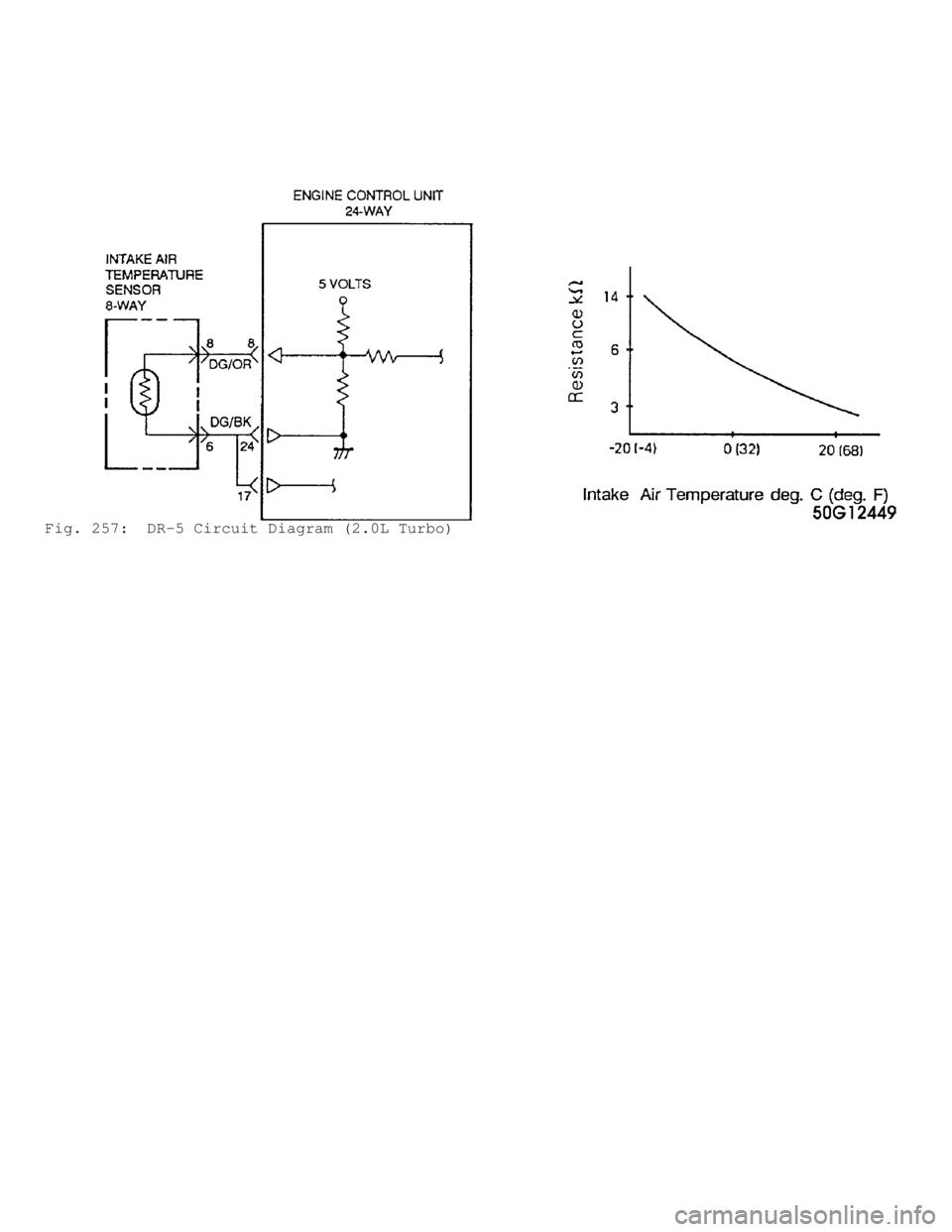

Fig. 257: DR-5 Circuit Diagram (2.0L Turbo)
Page 1094 of 1333

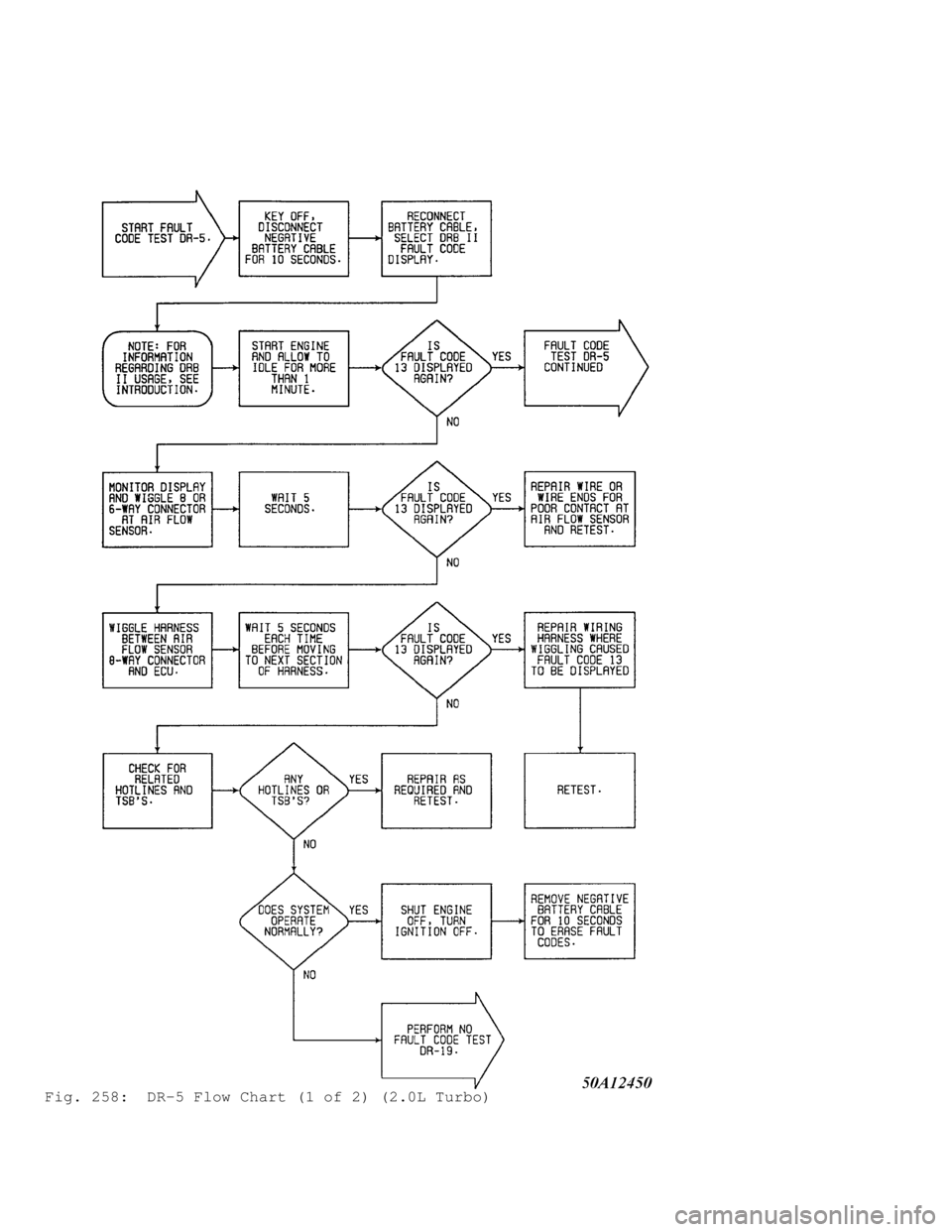

Fig. 258: DR-5 Flow Chart (1 of 2) (2.0L Turbo)
Page 1095 of 1333
Fig. 259: DR-5 Flow Chart (2 of 2) (2.0L Turbo)
DR-6: CHECKING INTAKE AIR TEMP SENSOR - 2.0L NON-TURBO
Page 1096 of 1333
Fig. 260: DR-6 Flow Chart & Circuit Diagram (2.0L Non-Turbo)
DR-7: CHECKING THROTTLE POSITION SENSOR (TPS) - 2.0L
