Page 1017 of 1333
Fig. 169: Flow Chart DR-VER (1.6L)
NS-1: TESTING IGNITION CIRCUIT - 1.8L
Fig. 170: Circuit Diagram NS-1 (1.8L)
Page 1018 of 1333
Fig. 171: Flow Chart NS-1 (1.8L) (1 of 3)
Page 1019 of 1333
Fig. 172: Circuit Diagram NS-1 (1.8L)
Fig. 173: Flow Chart NS-1 (1.8L) (2 of 3)
Page 1020 of 1333
Fig. 174: Flow Chart NS-1 (1.8L) (3 of 3)
NS-2: TESTING FOR FUEL - 1.8L
Page 1021 of 1333

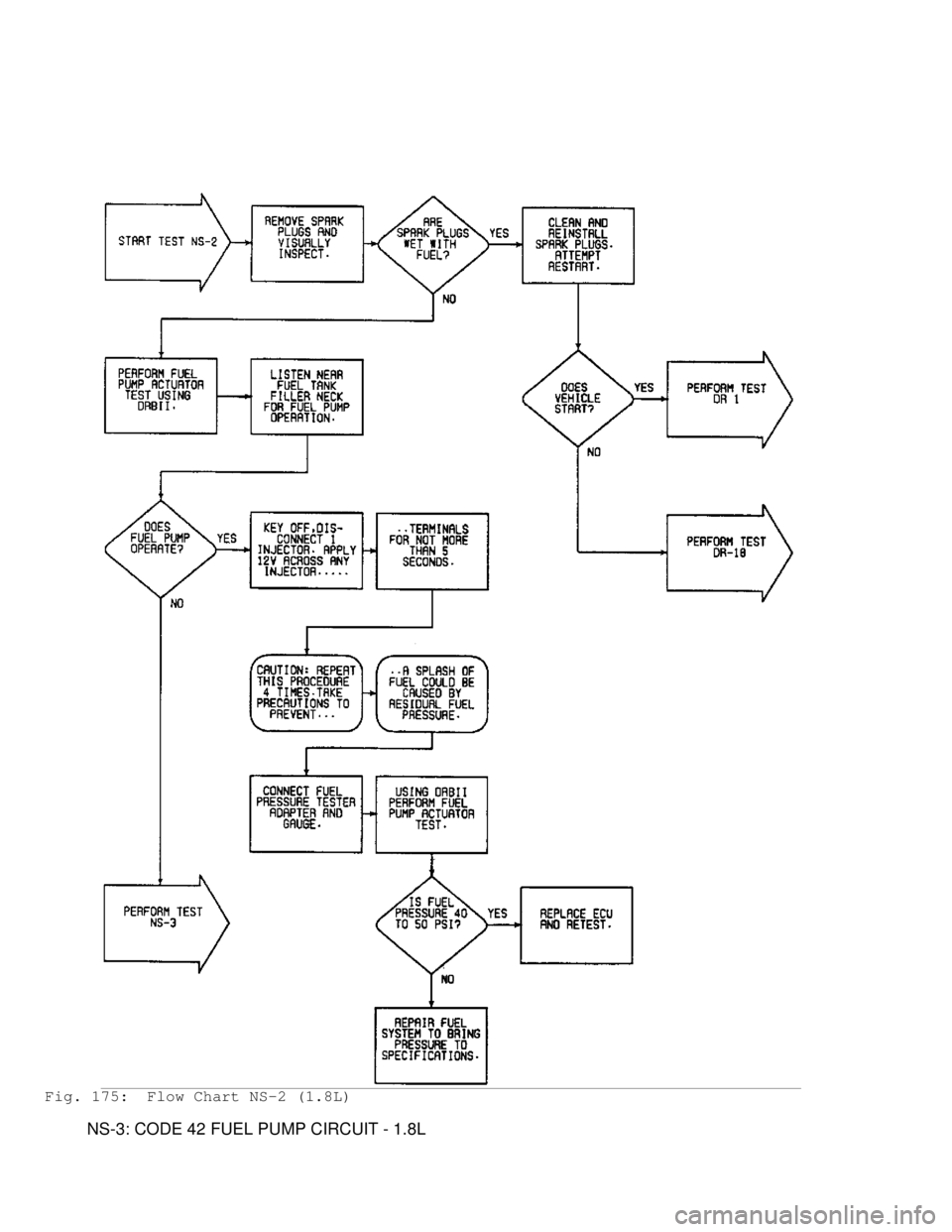

Fig. 175: Flow Chart NS-2 (1.8L)
NS-3: CODE 42 FUEL PUMP CIRCUIT - 1.8L
Page 1022 of 1333

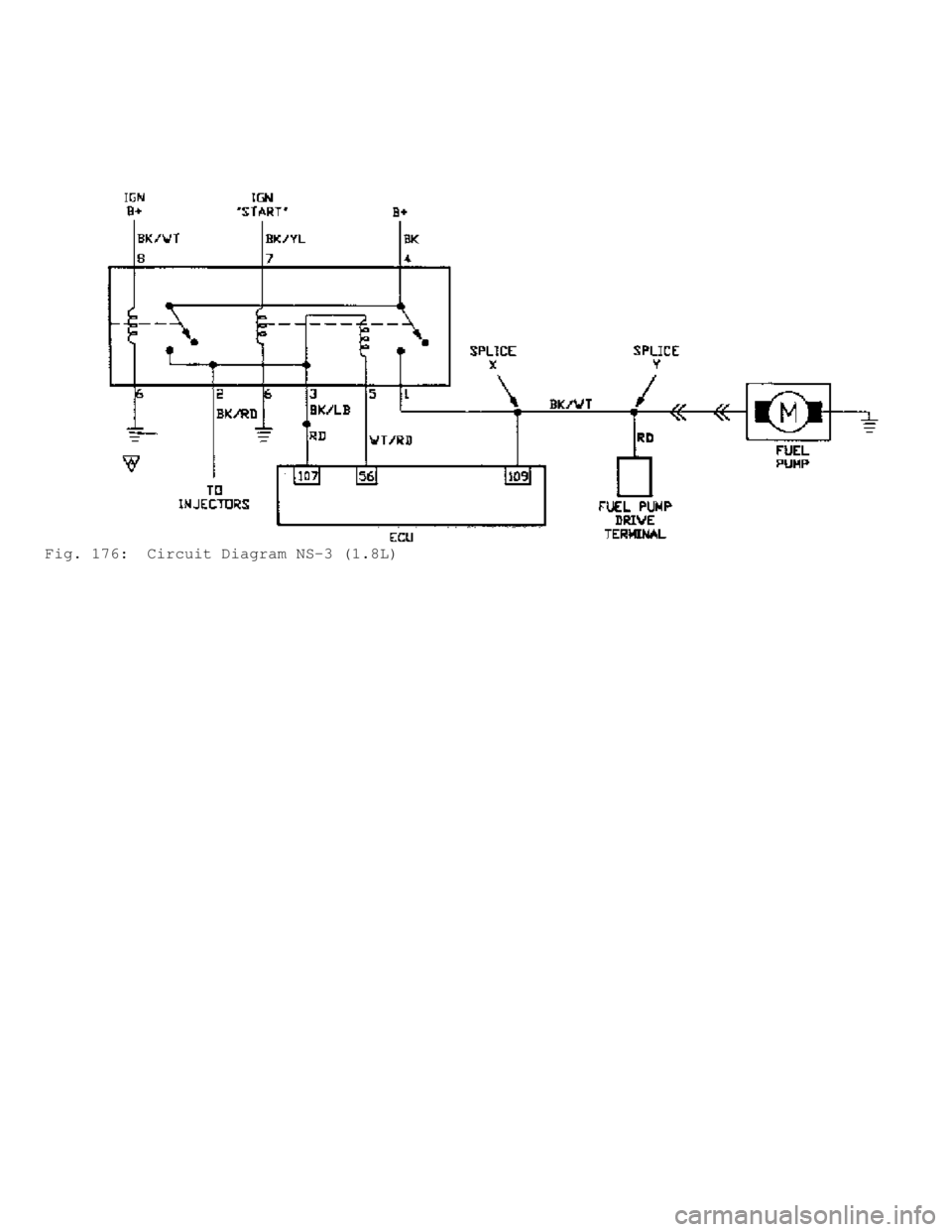

Fig. 176: Circuit Diagram NS-3 (1.8L)
Page 1023 of 1333

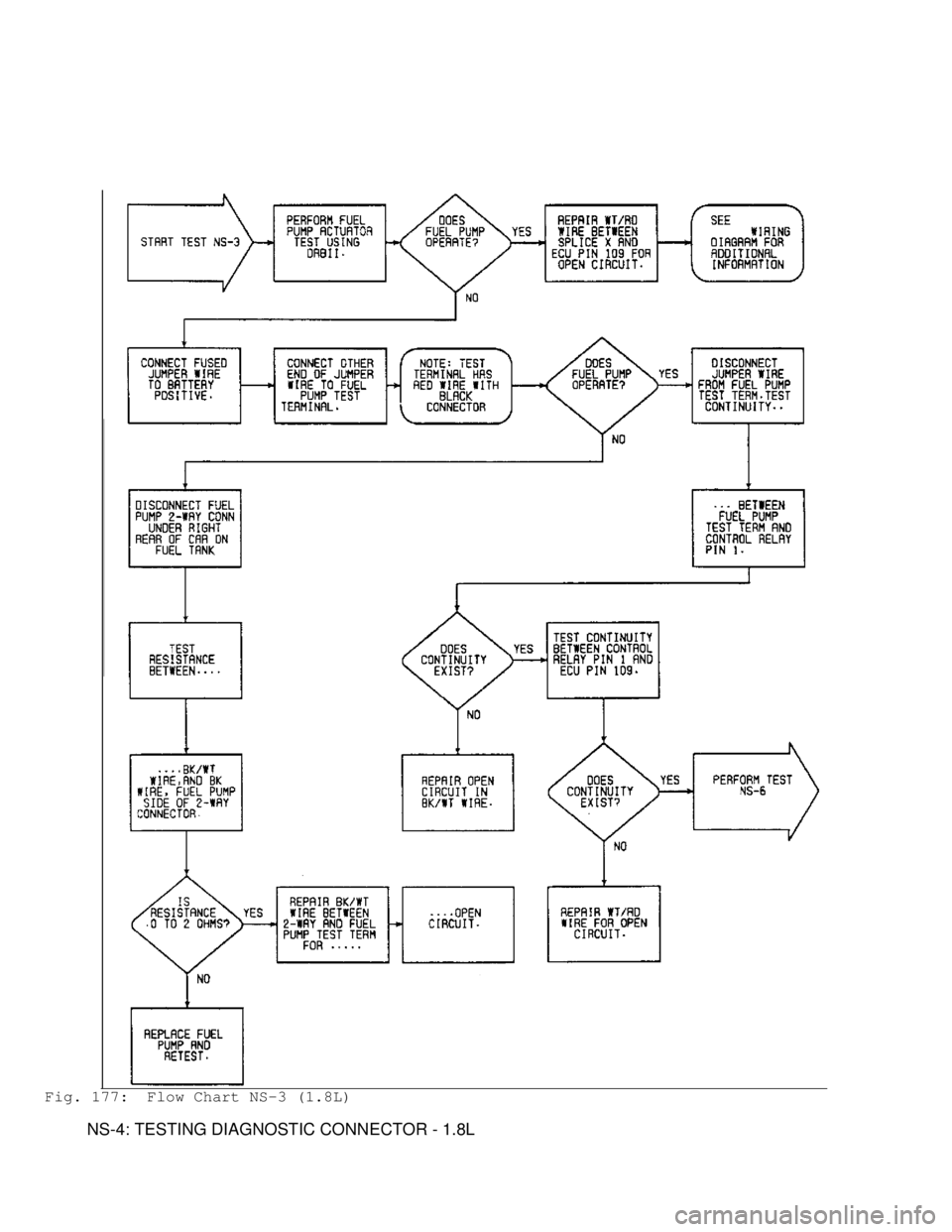

Fig. 177: Flow Chart NS-3 (1.8L)
NS-4: TESTING DIAGNOSTIC CONNECTOR - 1.8L
Page 1024 of 1333
Fig. 178: Circuit Diagram NS-4 (1.8L)
Fig. 179: Flow Chart NS-4 (1.8L)
NS-5: CODE 22 CRANK ANGLE SENSOR - 1.8L
