Page 977 of 1333
Fig. 123: Flow Chart DR-9 (1.6L) (2 of 2)
DR-10: CODE 24 VEHICLE SPEED SENSOR CIRCUIT - 1.6L
Page 978 of 1333
Fig. 124: Circuit Diagram DR-10 (1.6L)
Fig. 125: Flow Chart DR-10 (1.6L) (1 of 2)
Page 979 of 1333
Fig. 126: Flow Chart DR-10 (1.6L) (2 of 2)
DR-11: CODE 25 BAROMETRIC PRESSURE SENSOR CIRCUIT - 1.6L
Fig. 127: Circuit Diagram DR-11 (1.6L)
Page 980 of 1333

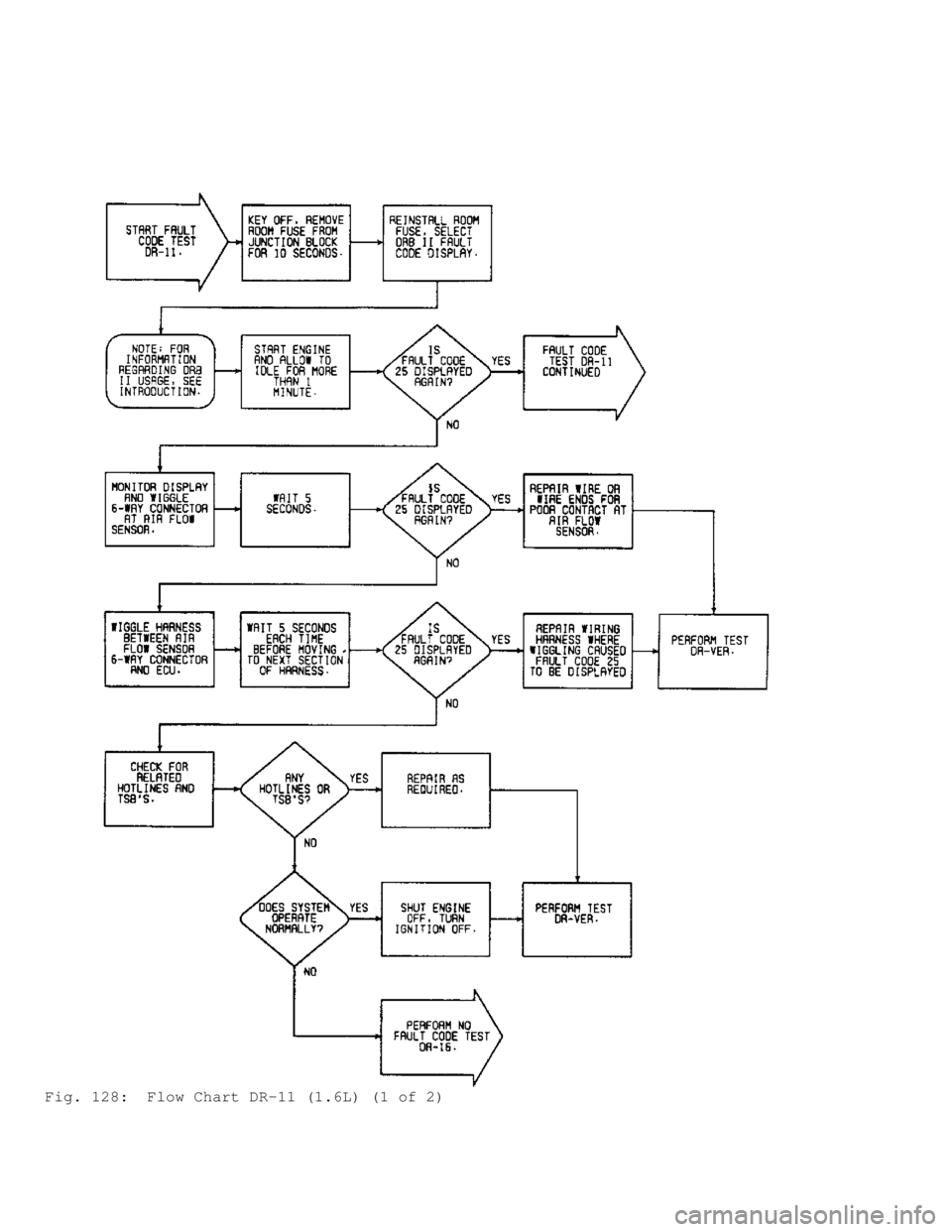

Fig. 128: Flow Chart DR-11 (1.6L) (1 of 2)
Page 981 of 1333

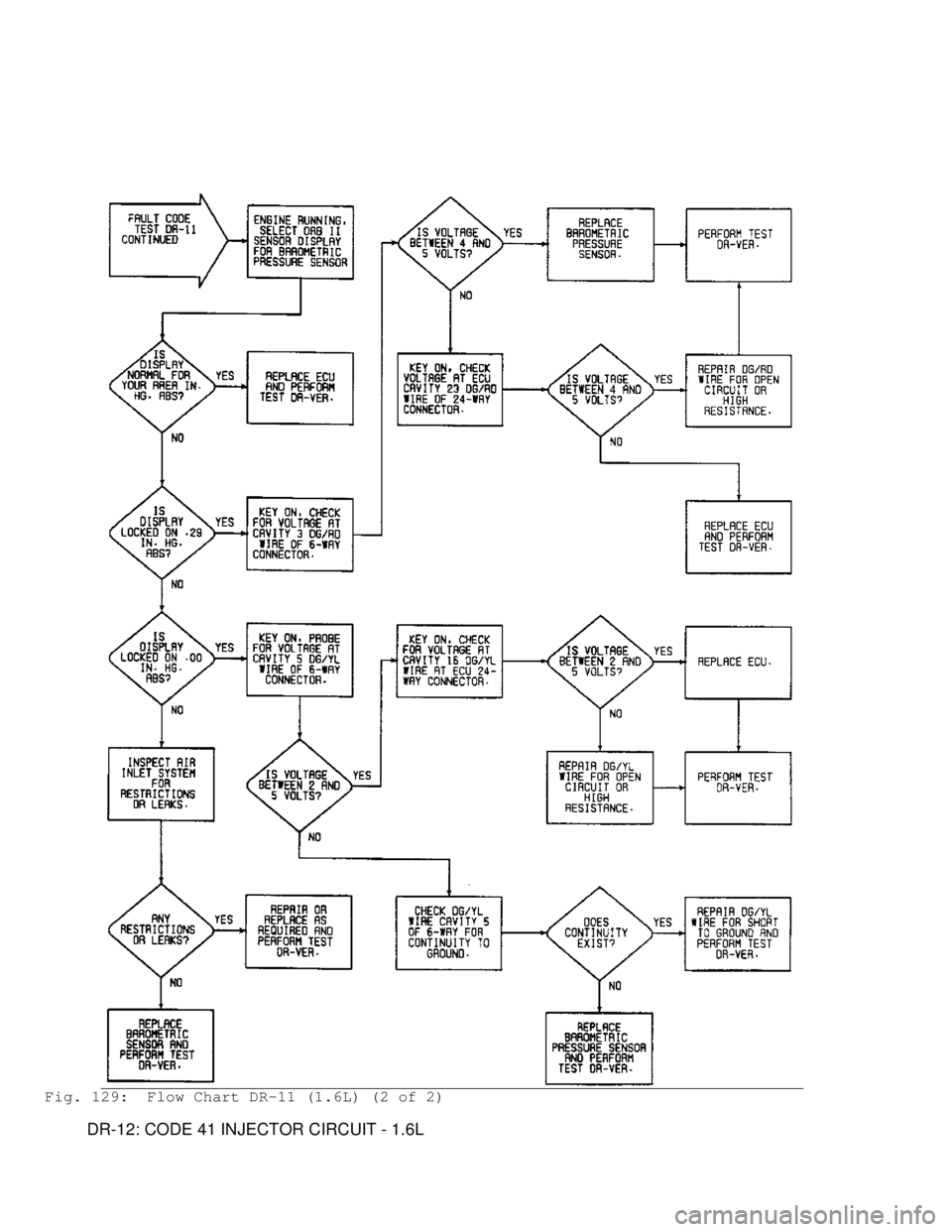

Fig. 129: Flow Chart DR-11 (1.6L) (2 of 2)
DR-12: CODE 41 INJECTOR CIRCUIT - 1.6L
Page 982 of 1333
Fig. 130: Circuit Diagram DR-12 (1.6L)
Page 983 of 1333

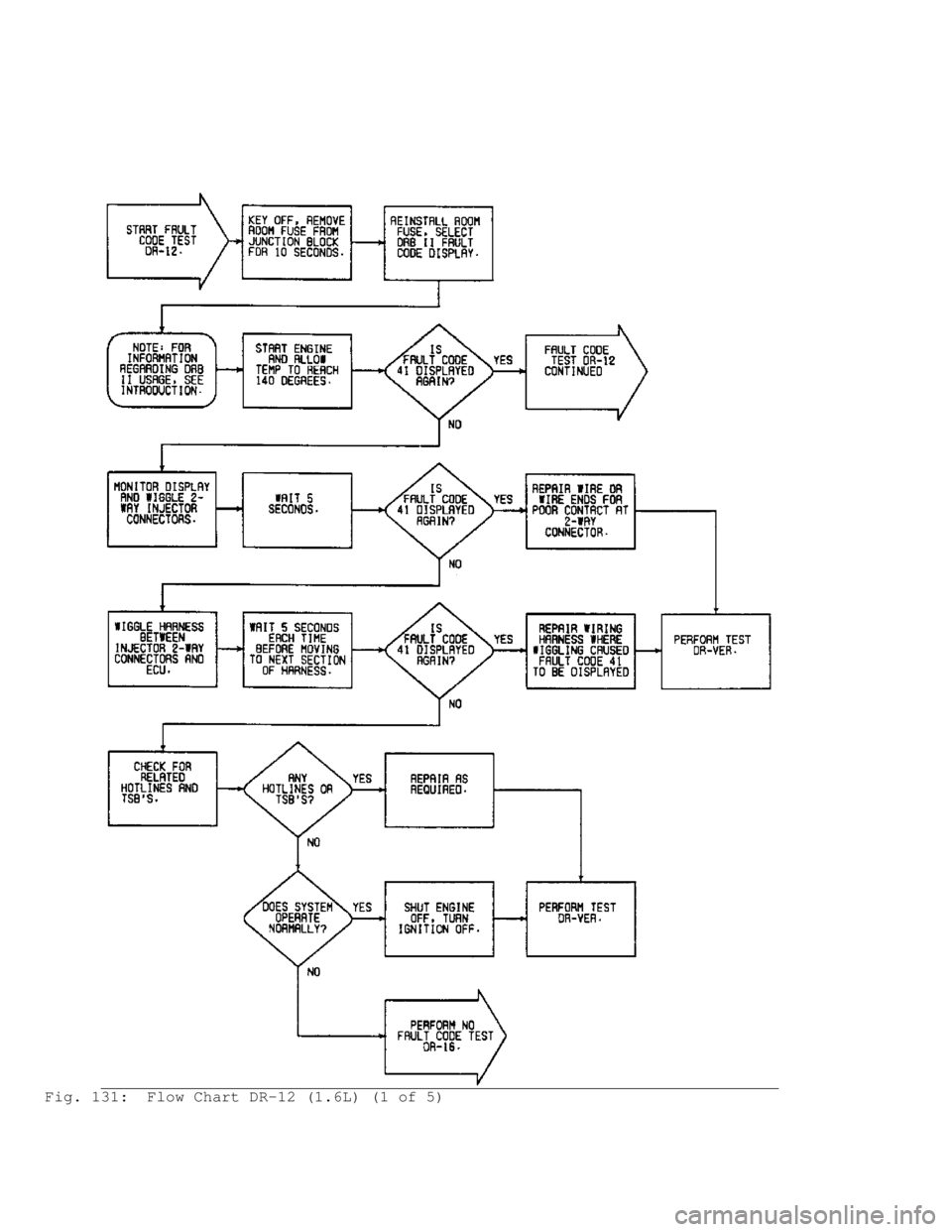

Fig. 131: Flow Chart DR-12 (1.6L) (1 of 5)
Page 984 of 1333

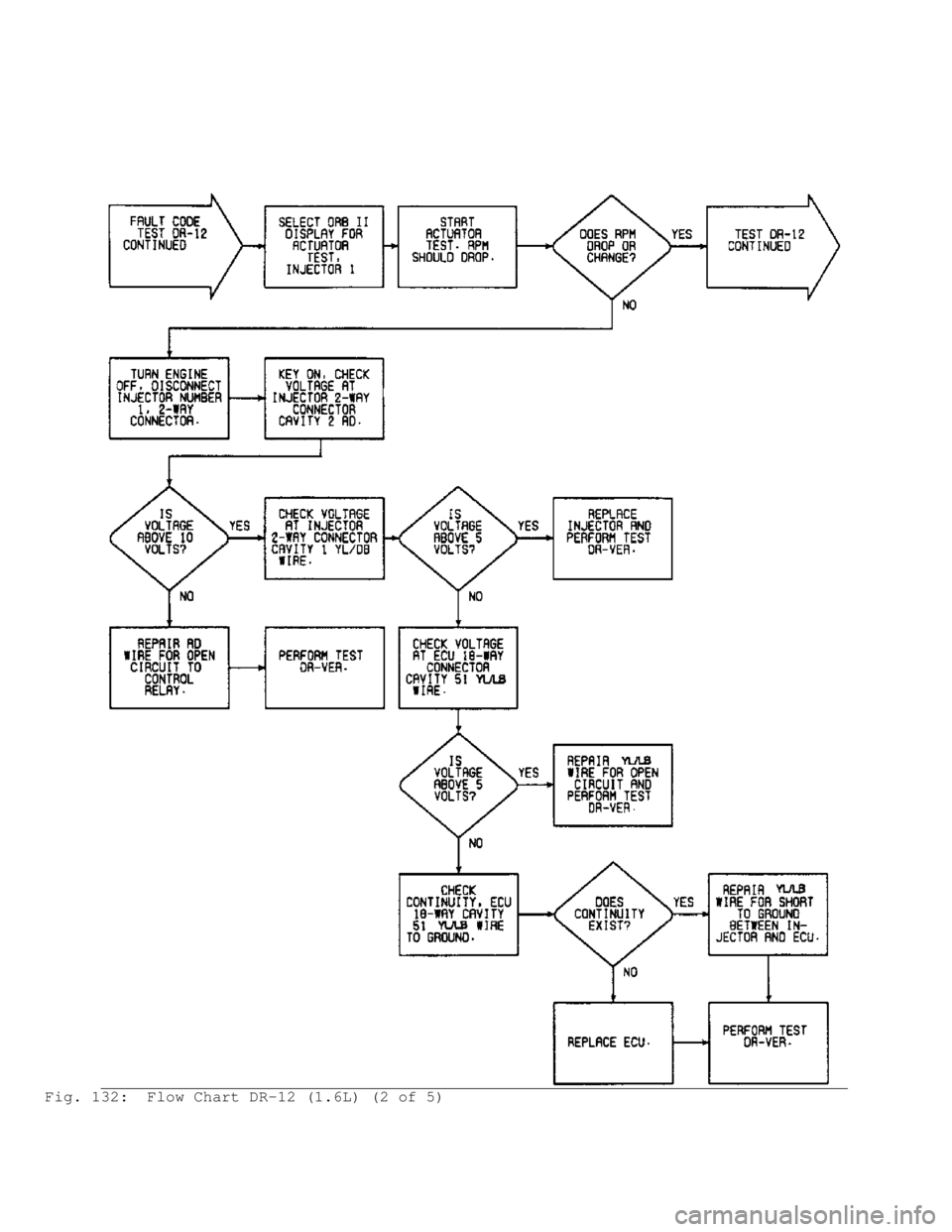

Fig. 132: Flow Chart DR-12 (1.6L) (2 of 5)
