Page 889 of 1333
Fig. 20: Flow Chart NS-5 (1.5L) (2 of 2)
NS-6: TESTING CONTROL RELAY - 1.5L
Page 890 of 1333
Fig. 21: Circuit Diagram NS-6 (1.5L)
Page 891 of 1333
Fig. 22: Flow Chart NS-6 (1.5L)
DR-1: CHECKING FOR FAULT CODES - 1.5L
Page 892 of 1333
Fig. 23: Circuit Diagram DR-1 (1.5L)
Page 893 of 1333

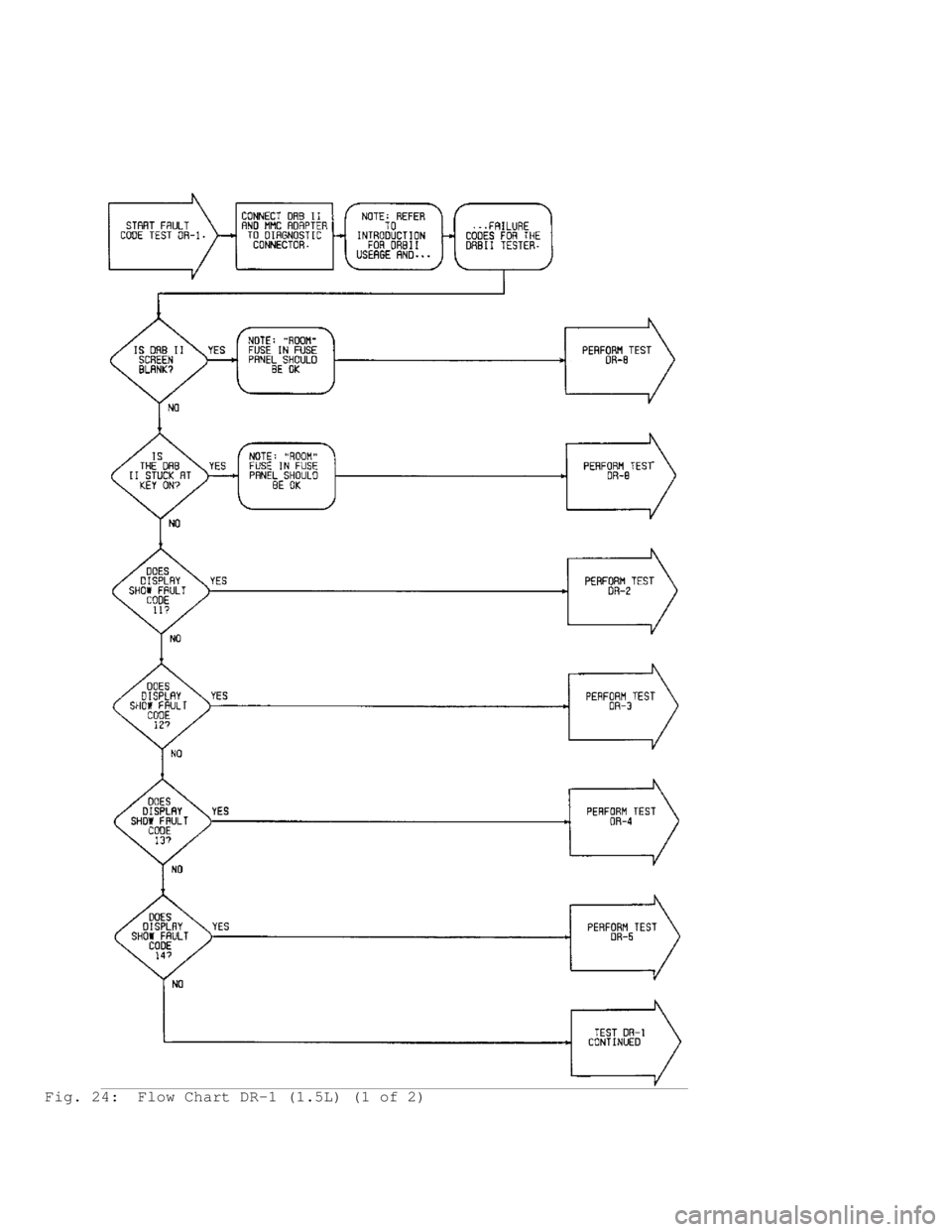

Fig. 24: Flow Chart DR-1 (1.5L) (1 of 2)
Page 894 of 1333
Fig. 25: Flow Chart DR-1 (1.5L) (1 of 2)
DR-2: CODE 11 OXYGEN SENSOR CIRCUIT - 1.5L
Page 895 of 1333
Fig. 26: Circuit Diagram DR-2 (1.5L)
Fig. 27: Flow Chart DR-2 (1.5L)
DR-3: CODE 12 AIRFLOW SENSOR CIRCUIT - 1.5L
Page 896 of 1333

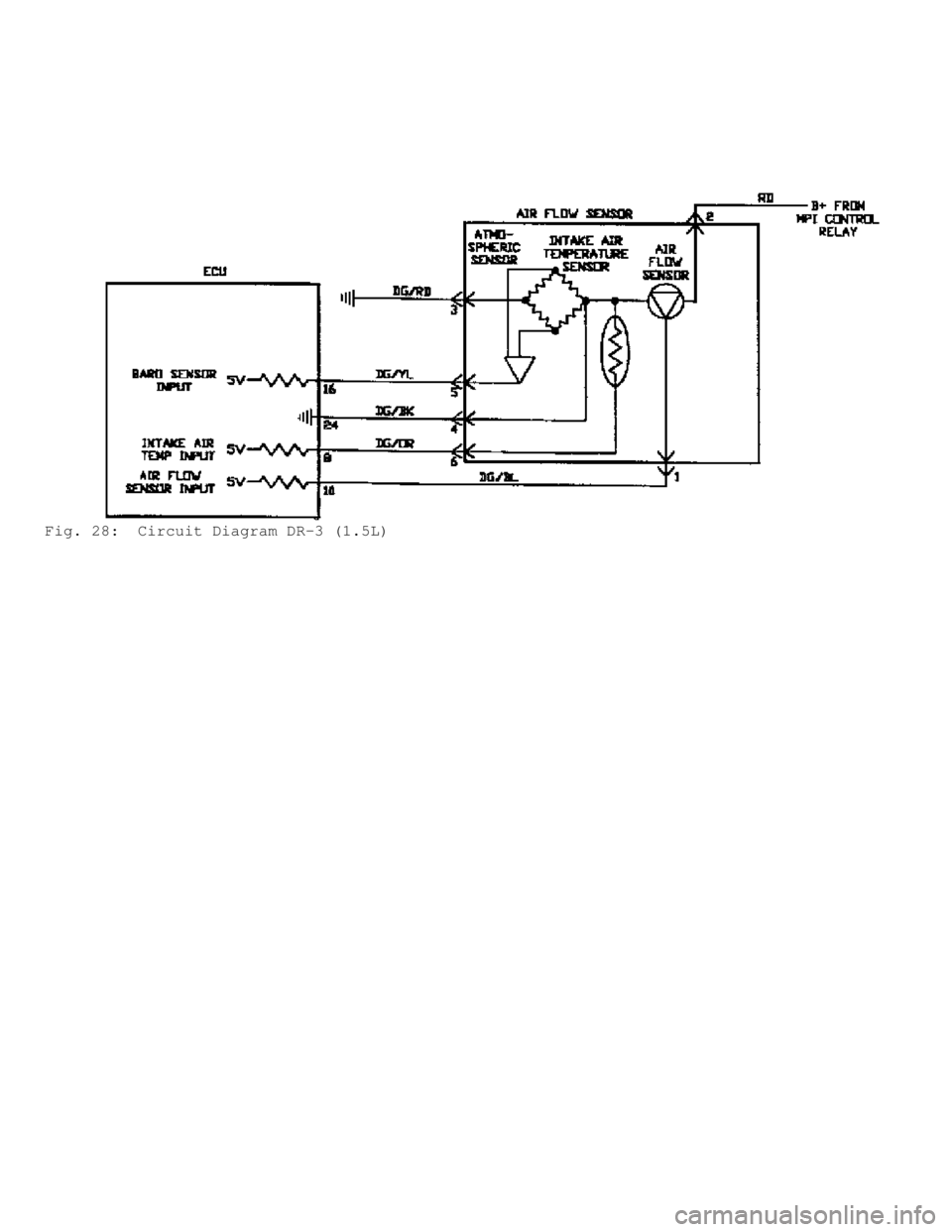

Fig. 28: Circuit Diagram DR-3 (1.5L)
