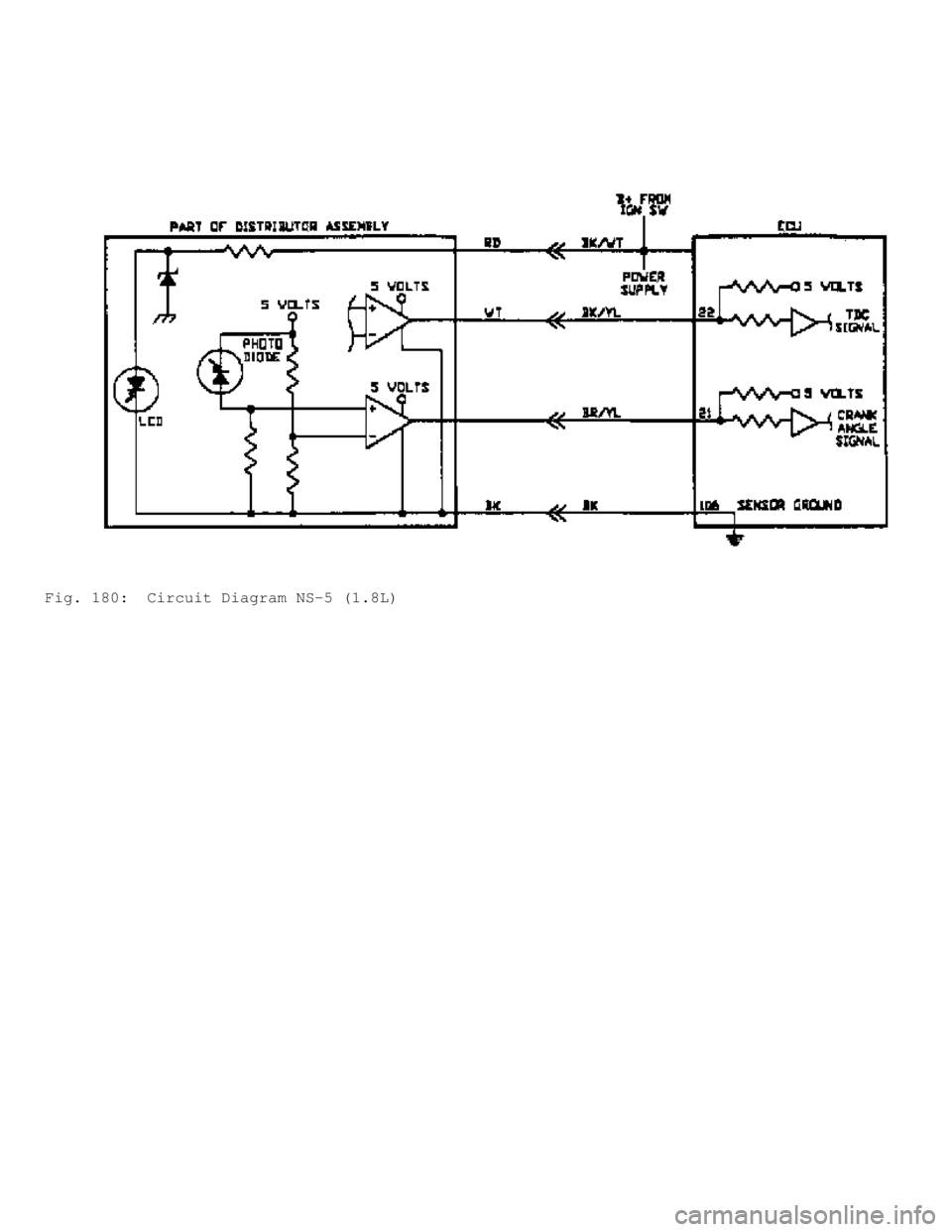

Fig. 180: Circuit Diagram NS-5 (1.8L)
Page 1026 of 1333

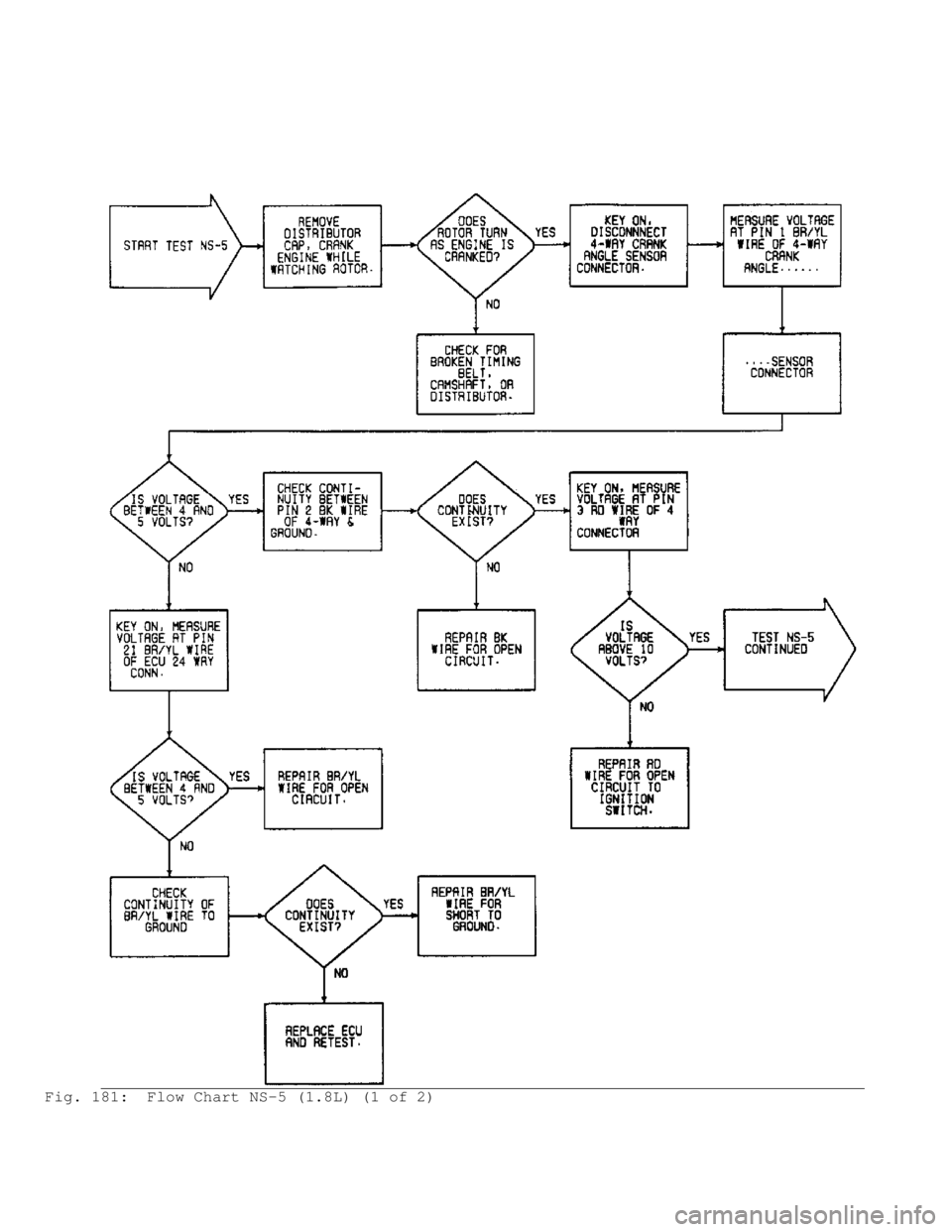

Fig. 181: Flow Chart NS-5 (1.8L) (1 of 2)
Page 1027 of 1333
Fig. 182: Flow Chart NS-5 (1.8L) (2 of 2)
NS-6: TESTING CONTROL RELAY - 1.8L
Page 1028 of 1333

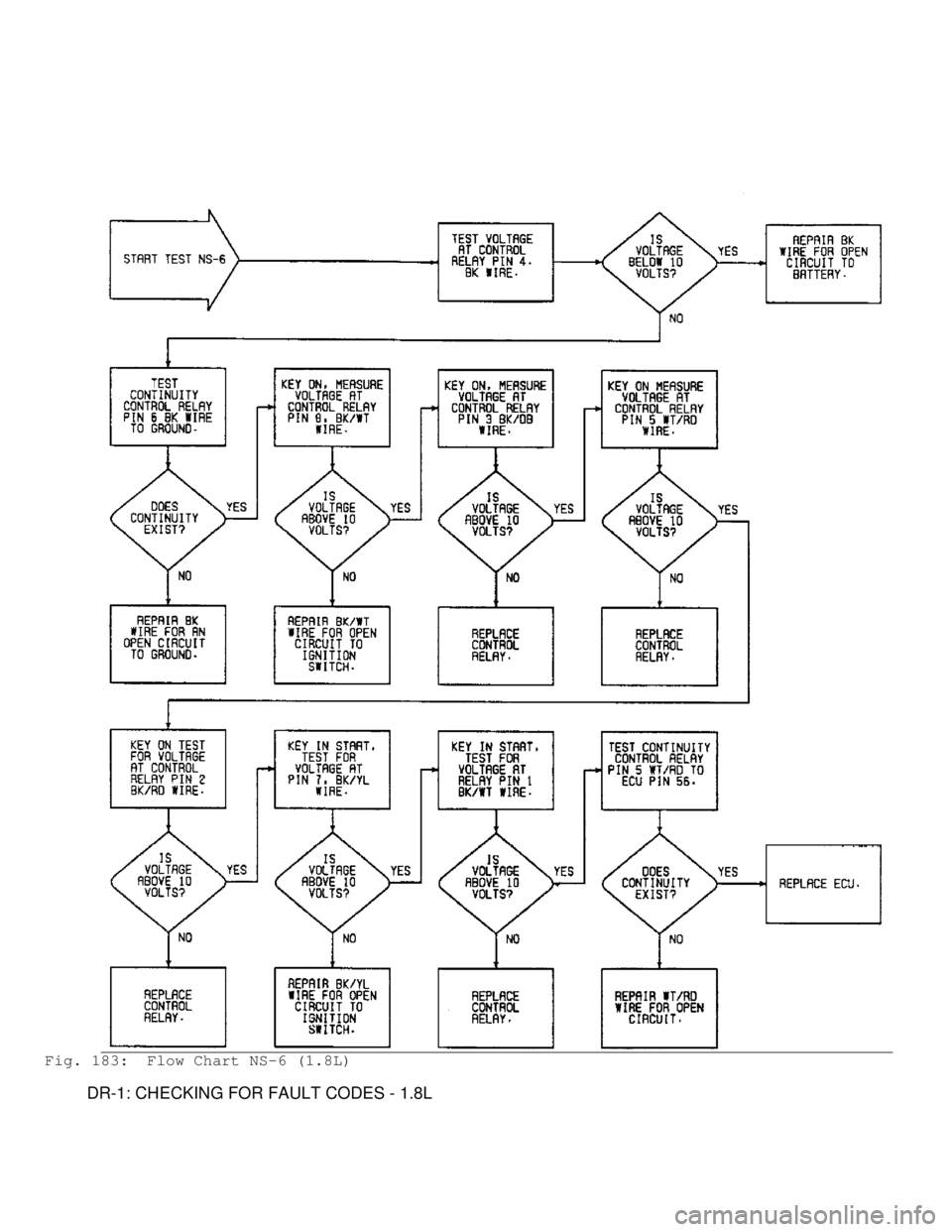

Fig. 183: Flow Chart NS-6 (1.8L)
DR-1: CHECKING FOR FAULT CODES - 1.8L
Page 1029 of 1333

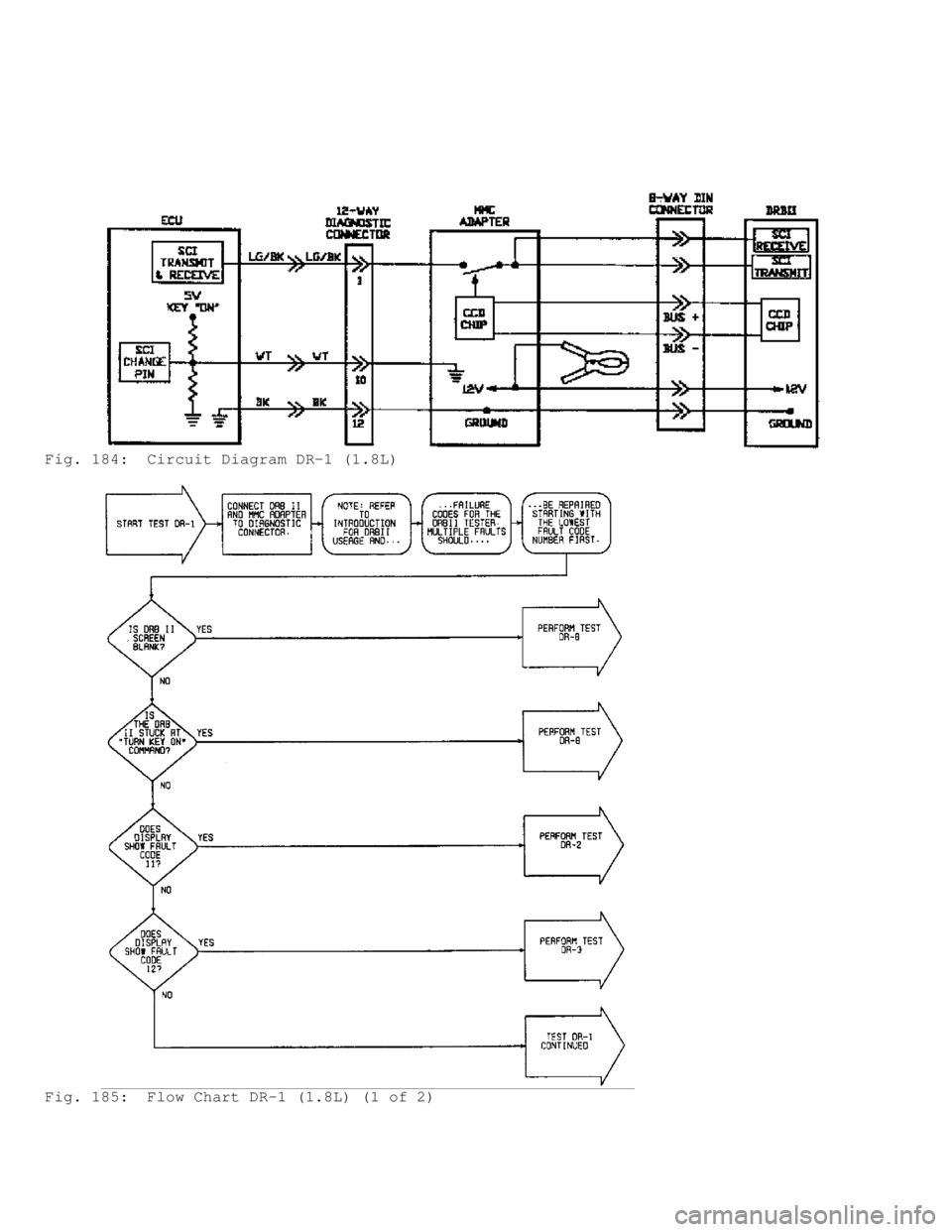

Fig. 184: Circuit Diagram DR-1 (1.8L)
Fig. 185: Flow Chart DR-1 (1.8L) (1 of 2)
Page 1030 of 1333
Fig. 186: Flow Chart DR-1 (1.8L) (2 of 2)
DR-2: CODE 11 OXYGEN SENSOR CIRCUIT - 1.8L
Page 1031 of 1333
Fig. 187: Circuit Diagram DR-2 (1.8L)
Fig. 188: Flow Chart DR-2 (1.8L)
DR-3: CODE 12 AIRFLOW SENSOR CIRCUIT - 1.8L
Page 1032 of 1333

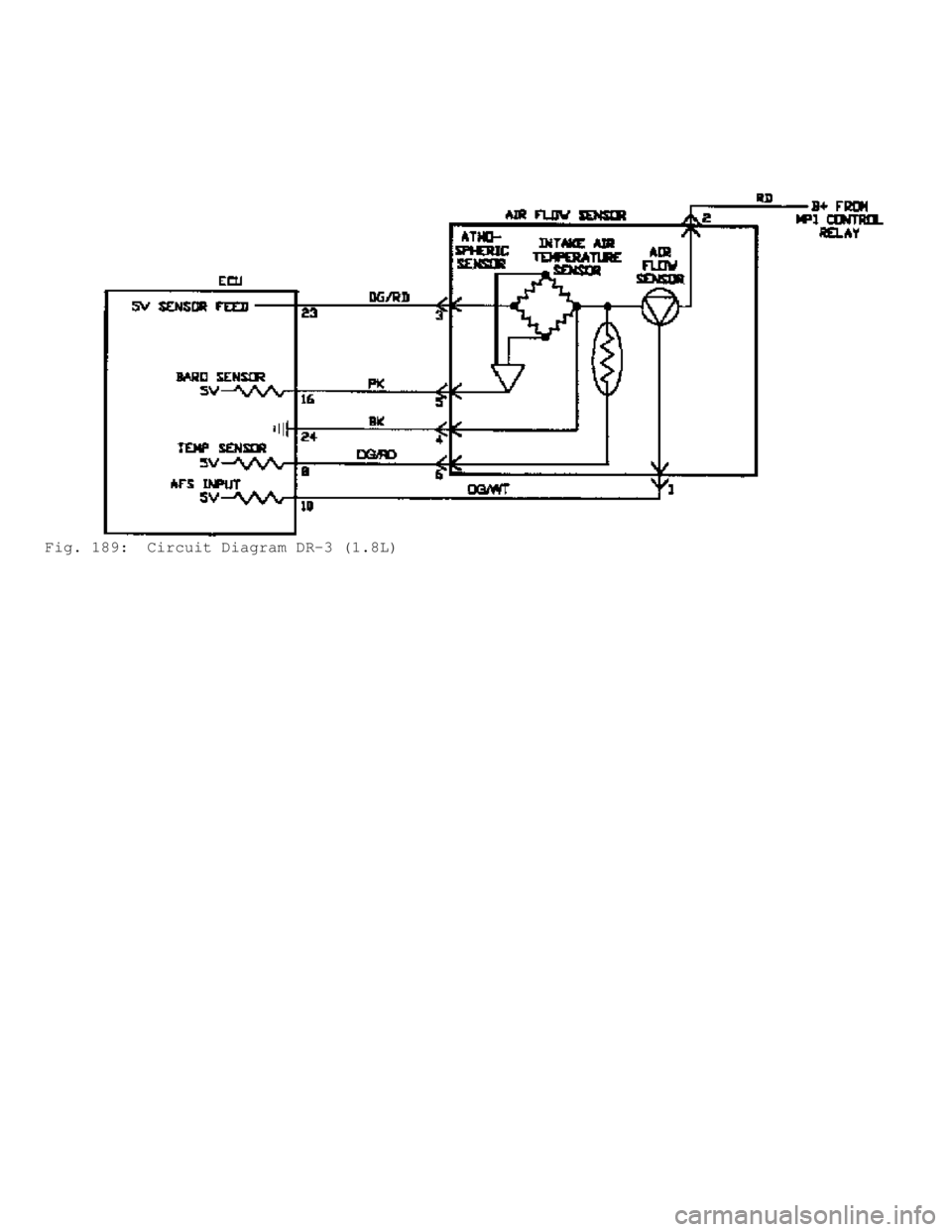

Fig. 189: Circuit Diagram DR-3 (1.8L)
