2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

6 23
Hätätilanteessa toimiminen
VAROITUS
Älä käytä renkaanpaikkaussar -
jaa, jos renkaassa on useita,
liian matalan rengaspaineen ai-
heuttamia vaurioita.
Renkaanpaikkaussarjan avulla
voidaan paikata ainoastaan ren-
kaan kulutuspinnan vaurioita. 0. Nopeusrajoitusmerkintä
1. Paikkausainepullo ja nopeusrajoi
-
tusmerkintä
2. Täyttöletku paikkausainepullosta renkaaseen
3. Virtajohto ja pistoke
OXM069022L
4. Paikkausainepullon teline
5. Kompressori
6. Virtakytkin
7. Rengaspainemittari
Erittäin suurikokoisten repeämien
tai renkaan sivun vaurioiden korjaa
-
minen ei mahdollisesti onnistu paik-
kaussarjalla.
Kun rengaspaine laskee, renkaan
suorituskyky saattaa huonontua.
Vältä äkillisiä ohjausliikkeitä, erityi-
sesti kun auto on kuormattu täyteen
tai kun vedät perävaunua.
Renkaanpaikkaussarja korjaa ren-
kaan vain väliaikaisesti ja sitä saa
käyttää vain yhden renkaan korjaa -
miseen.
Renkaan paikkaaminen onnistuu
helposti ja luotettavasti, kun noudatat
seuraavia ohjeita:
Tutustu osioon "Ohjeita renkaanpaik -
kaussarjan turvalliseen käyttöön".

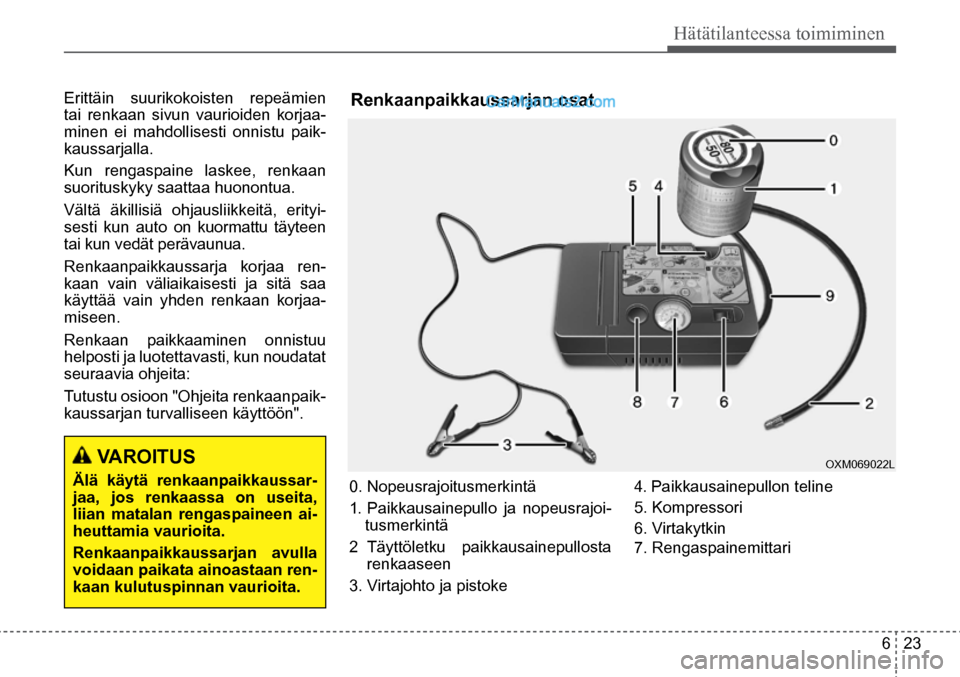

Renkaanpaikkaussarjan osat

6 24
Hätätilanteessa toimiminen
VAROITUS
- Vanhentunut paikkausaine
Älä käytä paikkausainetta sen
jälkeen, kun paikkausainepul-
loon merkitty viimeinen käyttö-
päivä on kulunut umpeen. Se
voisi lisätä renkaan tyhjenemi-
sen riskiä.
VAROITUS - Paikkausaine
• Pidä pois lasten ulottuvilta.
• Varo aineen pääsyä kosketuksiin silmien kanssa.
• Ei saa niellä.
OANNDR2002
8. Rengaspaineen vähentämispainike
9. Letku kompressorin ja paikkausai-
nepullon tai kompressorin ja ren-
kaan liittämiseen
Virtajohto ja liitosletku sijaitsevat
kompressorin kotelossa.
Paikkausaine saattaa purkautua
paikkausainepullosta suurella pai-
neella ellet noudata seuraavia ohjeita
oikeassa järjestyksessä. Renkaanpaikkaussarjan käyttö
1.Irrota nopeusrajoitustarra (0) paik- kausainepullosta (1) ja kiinnitä se
näkyvään paikkaan auton sisälle,
kuten ohjauspyörään, muistutta-
maan kuljettajaa siitä, että autolla
ei saa ajaa liian suurella nopeudella.
2.Kierrä liitosletkun (9) liitin paik- kausainepullon liittimeen.
3.Varmista, ettei kompressorin paini -
ketta (8) paineta.
4.Irrota vioittuneen pyörän venttiilin -
hattu ja kiinnitä paikkausainepullon
täyttöletkun liitin (2) venttiiliin kier-
tämällä. 5.Aseta paikkausainepullo kompres-
sorin koteloon (4) niin, että pullo on
pystyasennossa.
6.Varmista että kompressorin virta- kytkin on asennossa 0.
7.Kytke kompressorin virtajohto au- ton virtapistokkeeseen. 8. Aseta
moottorin käynnistyspainike tai vir-
talukko ON-asentoon, kytke kom-
pressori toimintaan ja anna sen
käydä noin 5–7 minuuttia paikkaus -
aineen täyttämiseksi. (Katso luvun
8 kohtaa "Renkaat ja vanteet".)
Täytönjälkeisellä rengaspaineella
ei ole merkitystä, sillä paine tarkis-
tetaan/korjataan myöhemmin.
Varo renkaan ylitäyttöä ja pysy
etäällä renkaasta täyttäessäsi sitä.

6 25
Hätätilanteessa toimiminen
VAROITUS
- Häkä
Moottorin käynnistäminen ja
käyttäminen huonosti tuulete-
tussa tai tuulettamattomassa
tilassa (kuten sisätiloissa) on
erittäin vaarallista ja saattaa
johtaa häkämyrkytykseen ja
tukehtumiseen.
HUOMAUTUS
Älä ylitä ajonopeutta 60 km/h. Jos mahdollista, säilytä yli 20 km/h:n ajonopeus.
Jos havaitset ajon aikana ta-vallisesta poikkeavaa tärinää, melua tai ajokäyttäytymistä, pienennä ajonopeutta ja kiinnitä erityistä huomiota ohjaukseen, kunnes voit pysähtyä turvalli-seen paikkaan. Ota yhteyttä tie- tai hinauspalveluun.
Renkaanpaikkaussarjaa käytet-täessä paikkausaine voi vahin-goittaa rengaspaineantureita ja vannetta, joten paineantureiden ja vanteen päälle roiskunut paik-kausaine on poistettava. Pyörä on myös suositeltavaa tarkis-tuttaa valtuutetussa HYUNDAI-liikkeessä.
HUOMAUTUS -
Rengaspaine
Älä aja autolla, jos rengaspaine
on alle 2,0 bar. Seurauksena voi- si olla renkaan äkillisestä tyhje-nemisestä johtuva onnettomuus.

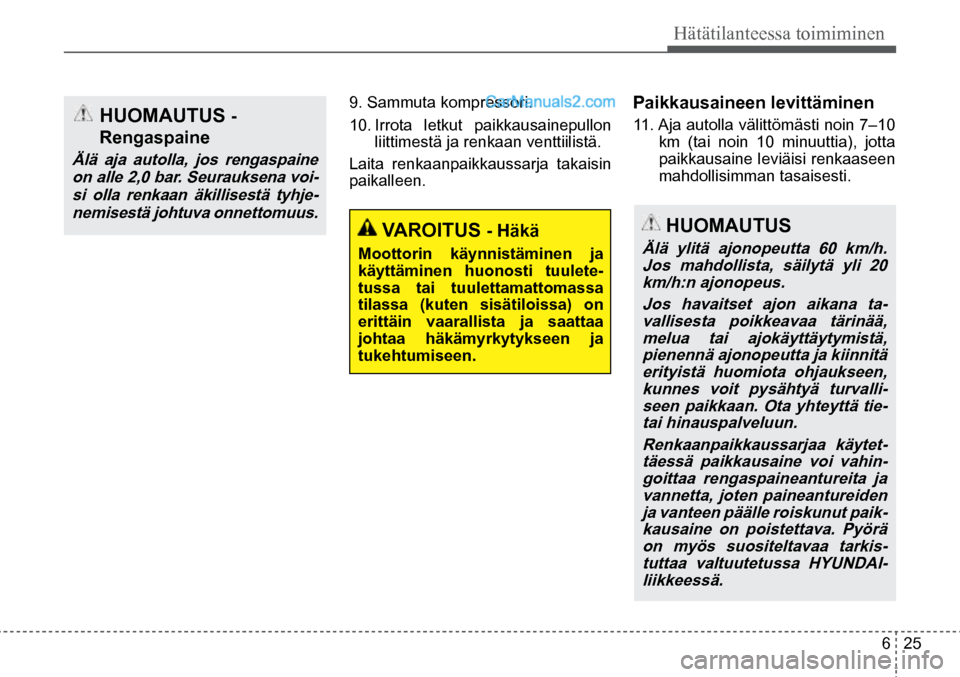

9. Sammuta kompressori.
10. Irrota letkut paikkausainepullon
liittimestä ja renkaan venttiilistä.
Laita renkaanpaikkaussarja takaisin
paikalleen. Paikkausaineen levittäminen
11. Aja autolla välittömästi noin 7–10 km (tai noin 10 minuuttia), jotta
paikkausaine leviäisi renkaaseen
mahdollisimman tasaisesti.

6 26
Hätätilanteessa toimiminen
VAROITUS
Kompressori saattaa ylikuu-
mentua ja vaurioitua, jos käytät
sitä yli 10 minuutin ajan.
HUOMAUTUS
Jos rengaspaine ei pysy ohjear-von mukaisena, aja autolla uudel-leen lyhyt matka (katso kohdan "Paikkausaineen levittäminen" ohjeet). Toista sitten vaiheet 1–4.
Yli 4 mm pituisten repeämien korjaaminen renkaanpaikkaus-sarjalla saattaa olla mahdotonta.
Suosittelemme, että otat yhteyttä valtuutettuun HYUNDAI-liikkee-seen, jos rengasta ei voi paika-ta ajokelpoiseksi renkaanpaik-kaussarjan avulla.
VAROITUS
Rengaspaineen tulee olla vähin-
tään 2,0 bar. Älä jatka ajamista,
jos rengaspaine on tätä mata-
lampi.
Ota yhteyttä tie- tai hinauspalve-
luun.
Rengaspaineen tarkistaminen
1.Pysäköi sopivaan paikkaan, ajettu-
asi noin 7–10 km (tai noin 10 mi-
nuuttia).
2.Liitä kompressorin täyttöletku (9) suoraan renkaan venttiiliin.
3.Kytke kompressorin virtajohto au- ton virtapistokkeeseen.
4.Säädä rengaspaine arvoon 2,0 bar. Suorita seuraavat toimenpiteet vir-
ta-avaimen ollessa ON-asennossa.
- Rengaspaineen lisääminen:
Käynnistä kompressori, katkaisi-jan asento I. Kytke kompressori
hetkeksi pois päältä rengaspai -
neen tarkistamiseksi. - Rengaspaineen vähentäminen:
Paina kompressorin painiketta (8).
Ohjeita renkaanpaikkaussarjan
turvalliseen käyttöön
• Pysäköi syrjään muusta liikenteestä,
jotta voit käyttää renkaanpaikkaus-
sarjaa turvallisesti. Varoita muuta
liikennettä sijoittamalla varoituskol-
mio näkyvälle paikalle.
• Kytke seisontajarru, vaikka pysä-
köisit tasaiselle alustalle, jotta auto
ei pääse liikkumaan äkillisesti.
• Käytä renkaanpaikkaussarjaa ai-
noastaan henkilöauton renkaiden
paikkaamiseen ja täyttöön. Älä
käytä sarjaa moottori- tai polkupyörän
renkaiden tai muun tyyppisten ren-
kaiden paikkaamiseen.
• Älä irrota renkaasta naulaa, ruuvia
tai muuta puhkeamisen aiheutta-
nutta esinettä.
• Tutustu paikkausainepullon sivussa
oleviin käyttöohjeisiin ennen paik-
kaussarjan käyttöä.
• Älä sammuta moottoria, kun auto
on ulkotiloissa. Kompressorin käyttö
saattaa tyhjentää auton akun.

6 27
Hätätilanteessa toimiminen
•
Valvo renkaanpaikkaussarjan toi-
mintaa jatkuvasti.
• Älä käytä kompressoria kerrallaan
yli kymmentä minuuttia jottei se
ylikuumene.
• Älä käytä renkaanpaikkaussarjaa,
kun ulkolämpötila on alle -30°C.
• Oman turvallisuutesi vuoksi älä
käytä renkaanpaikkaussarjaa,
kun sekä rengas että vanne ovat
vaurioituneet.

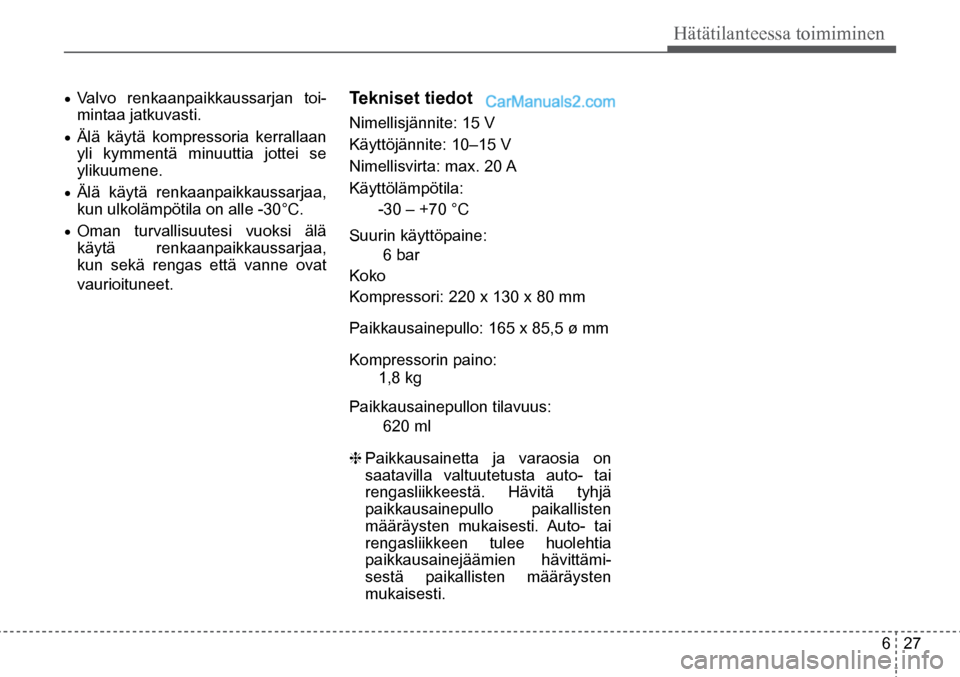

Tekniset tiedot
Nimellisjännite: 15 V
Käyttöjännite: 10–15 V
Nimellisvirta: max. 20 A
Käyttölämpötila: -30 – +70 °C
Suurin käyttöpaine: 6 bar
Koko
Kompressori: 220 x 130 x 80 mm
Paikkausainepullo: 165 x 85,5 ø mm
Kompressorin paino:
1,8 kg
Paikkausainepullon tilavuus: 620 ml
❈ Paikkausainetta ja varaosia on
saatavilla valtuutetusta auto- tai
rengasliikkeestä. Hävitä tyhjä
paikkausainepullo paikallisten
määräysten mukaisesti. Auto- tai
rengasliikkeen tulee huolehtia
paikkausainejäämien hävittämi-
sestä paikallisten määräysten
mukaisesti.

6 28
Hätätilanteessa toimiminen
pyöräalusta
pyöräalusta
OXM069028
HUOMAUTUS
Nelivetoista autoa ei saa koskaan hinata siten, että sen pyörät ovat kiinni maassa. Se voisi aiheuttaa vakavia vaurioita vaihteistoon tai nelivetojärjestelmään.
VAROITUS - jos varusteena on kallistus -
anturi
Jos autossa on varusteena sivu-
turvatyynyt ja turvaverhot, aseta
virtalukko OFF- tai ACC-asen-
toon auton hinauksen ajaksi.
Sivuturvatyynyt ja turvaverhot
saattavat laueta, jos virtalukko
on ON-asennossa ja kallistus-
anturi tulkitsee tilanteen siten,
että auto on kaatumassa.

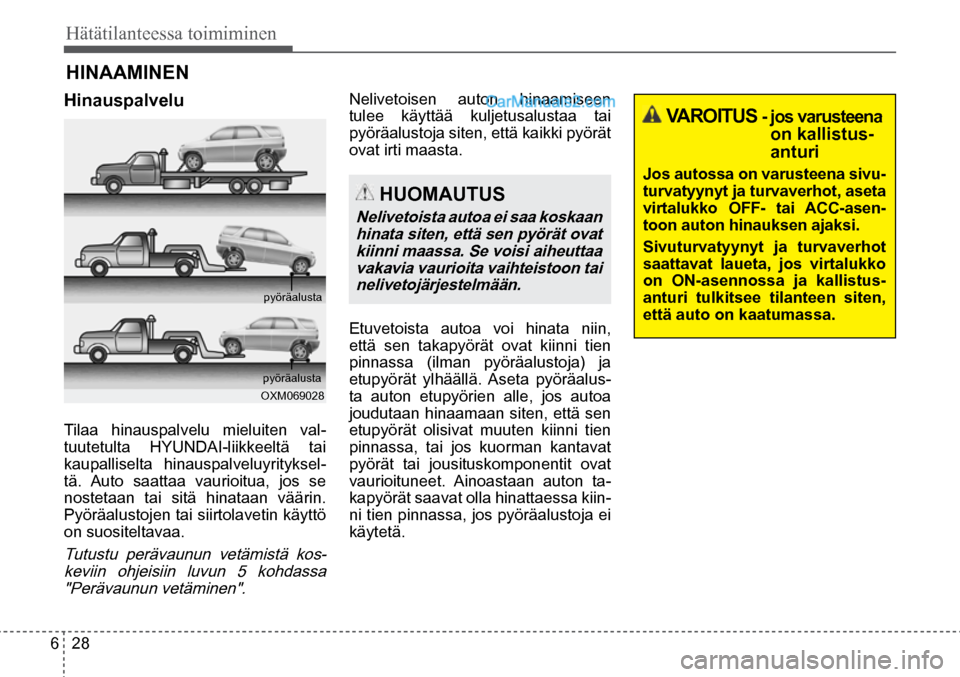

HINAAMINEN
Hinauspalvelu
Tilaa hinauspalvelu mieluiten val-
tuutetulta HYUNDAI-liikkeeltä tai
kaupalliselta hinauspalveluyrityksel -
tä. Auto saattaa vaurioitua, jos se
nostetaan tai sitä hinataan väärin.
Pyöräalustojen tai siirtolavetin käyttö
on suositeltavaa.
Tutustu perävaunun vetämistä kos- keviin ohjeisiin luvun 5 kohdassa "Perävaunun vetäminen".
Nelivetoisen auton hinaamiseen
tulee käyttää kuljetusalustaa tai
pyöräalustoja siten, että kaikki pyörät
ovat irti maasta.
Etuvetoista autoa voi hinata niin,
että sen takapyörät ovat kiinni tien
pinnassa (ilman pyöräalustoja) ja
etupyörät ylhäällä. Aseta pyöräalus -
ta auton etupyörien alle, jos autoa
joudutaan hinaamaan siten, että sen
etupyörät olisivat muuten kiinni tien
pinnassa, tai jos kuorman kantavat
pyörät tai jousituskomponentit ovat
vaurioituneet. Ainoastaan auton ta-
kapyörät saavat olla hinattaessa kiin-
ni tien pinnassa, jos pyöräalustoja ei
käytetä.

6 29
Hätätilanteessa toimiminen
HUOMAUTUS
Vaihteisto saattaa vaurioitua, jos vaihteenvalitsinta ei siirretä N-asentoon (vapaa-asentoon).
HUOMAUTUS
•

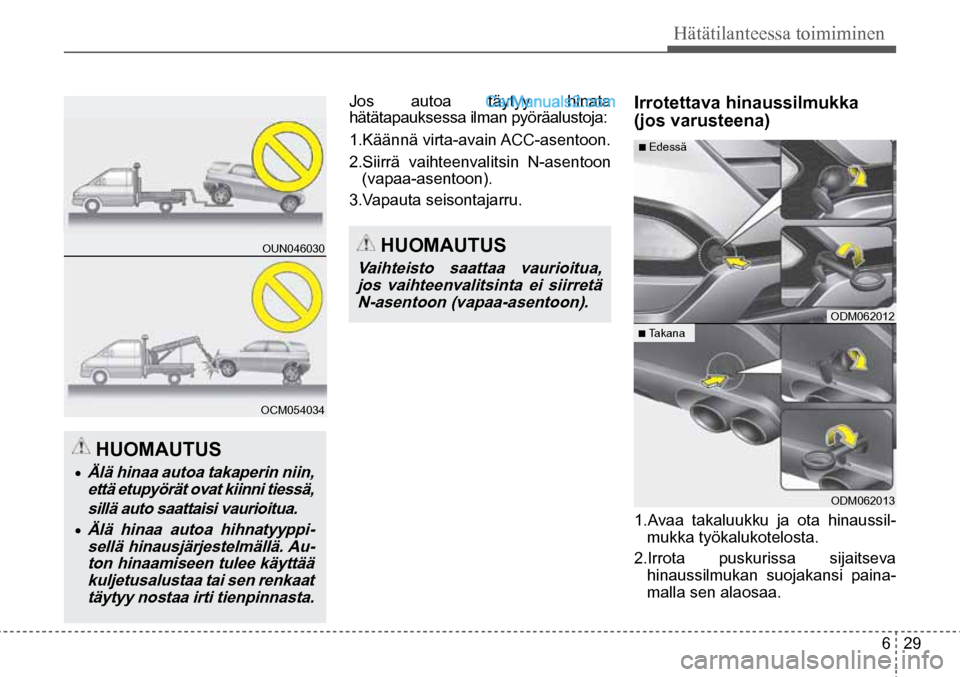

Älä hinaa autoa takaperin niin, että etupyörät ovat kiinni tiessä,
sillä auto saattaisi vaurioitua.
• Älä hinaa autoa hihnatyyppi-sellä hinausjärjestelmällä. Au-ton hinaamiseen tulee käyttää kuljetusalustaa tai sen renkaat täytyy nostaa irti tienpinnasta.
OUN046030
OCM054034
■ Edessä
■ Takana ODM062012
ODM062013
Jos autoa täytyy hinata
hätätapauksessa ilman pyöräalustoja:
1.Käännä virta-avain ACC-asentoon.
2.Siirrä vaihteenvalitsin N-asentoon (vapaa-asentoon).
3.Vapauta seisontajarru. Irrotettava hinaussilmukka
(jos varusteena)
1.Avaa takaluukku ja ota hinaussil -
mukka työkalukotelosta.
2.Irrota puskurissa sijaitseva hinaussilmukan suojakansi paina -
malla sen alaosaa.

6 30
Hätätilanteessa toimiminen
■ Edessä
■ Takana ODM062014
ODM062015

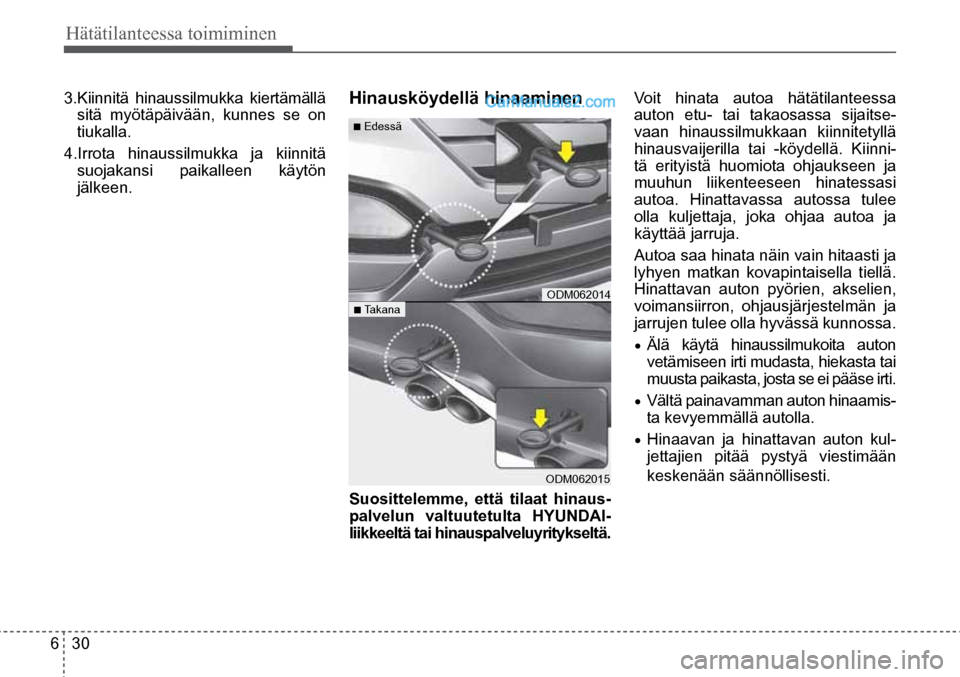

3.Kiinnitä hinaussilmukka kiertämällä sitä myötäpäivään, kunnes se on
tiukalla.
4.Irrota hinaussilmukka ja kiinnitä suojakansi paikalleen käytön
jälkeen. Hinausköydellä hinaaminen
Suosittelemme, että tilaat hinaus-
palvelun valtuutetulta HYUNDAI-
liikkeeltä tai hinauspalveluyritykseltä. Voit hinata autoa hätätilanteessa
auton etu- tai takaosassa sijaitse
-
vaan hinaussilmukkaan kiinnitetyllä
hinausvaijerilla tai -köydellä. Kiinni -
tä erityistä huomiota ohjaukseen ja
muuhun liikenteeseen hinatessasi
autoa. Hinattavassa autossa tulee
olla kuljettaja, joka ohjaa autoa ja
käyttää jarruja.
Autoa saa hinata näin vain hitaasti ja
lyhyen matkan kovapintaisella tiellä.
Hinattavan auton pyörien, akselien,
voimansiirron, ohjausjärjestelmän ja
jarrujen tulee olla hyvässä kunnossa.
• Älä käytä hinaussilmukoita auton
vetämiseen irti mudasta, hiekasta tai
muusta paikasta, josta se ei pääse irti.
• Vältä painavamman auton hinaamis-
ta kevyemmällä autolla.
• Hinaavan ja hinattavan auton kul-
jettajien pitää pystyä viestimään
keskenään säännöllisesti.
