2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

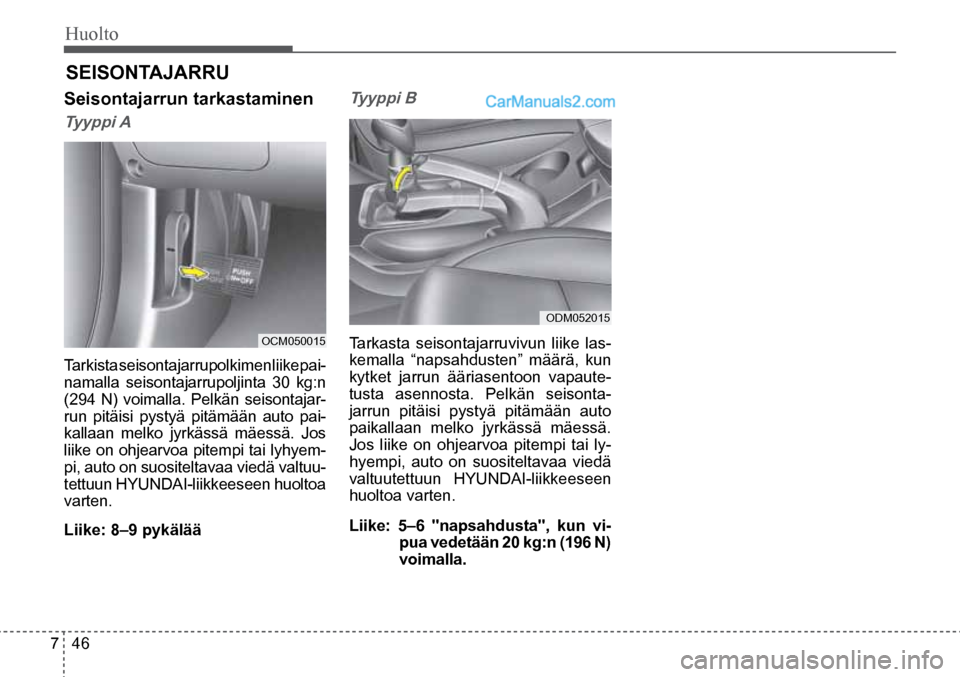

Huolto
7 46
OCM050015
ODM052015
SEISONTAJARRU
Seisontajarrun tarkastaminen
Tyyppi A
Tarkista seisontajarrupolkimen liike pai-
namalla seisontajarrupoljinta 30 kg:n
(294 N) voimalla. Pelkän seisontajar-
run pitäisi pystyä pitämään auto pai-
kallaan melko jyrkässä mäessä. Jos
liike on ohjearvoa pitempi tai lyhyem-
pi, auto on suositeltavaa viedä valtuu-
tettuun HYUNDAI-liikkeeseen huoltoa
varten.
Liike: 8–9 pykälää
Tyyppi B
Tarkasta seisontajarruvivun liike las-
kemalla “napsahdusten” määrä, kun
kytket jarrun ääriasentoon vapaute -
tusta asennosta. Pelkän seisonta-
jarrun pitäisi pystyä pitämään auto
paikallaan melko jyrkässä mäessä.
Jos liike on ohjearvoa pitempi tai ly-
hyempi, auto on suositeltavaa viedä
valtuutettuun HYUNDAI-liikkeeseen
huoltoa varten.
Liike: 5–6 "napsahdusta", kun vi-
pua vedetään 20 kg:n (196 N)
voimalla.

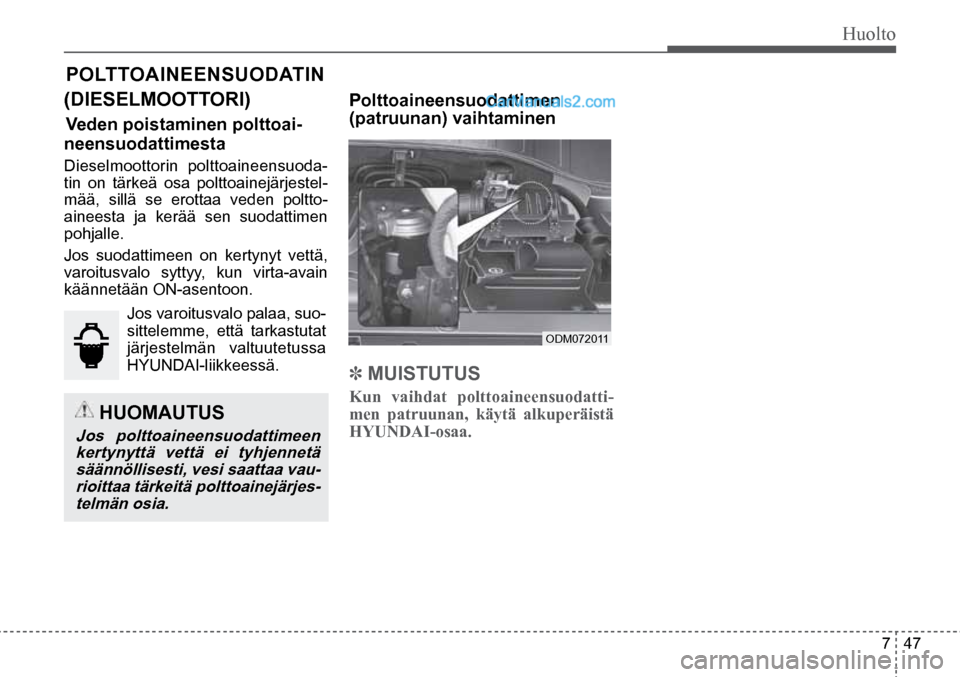

Huolto
7 47
ODM072011
HUOMAUTUS
Jos polttoaineensuodattimeen
kertynyttä vettä ei tyhjennetä
säännöllisesti, vesi saattaa vau- rioittaa tärkeitä polttoainejärjes-
telmän osia.
POLTTOAINEENSUODATIN
(DIESELMOOTTORI)
Veden poistaminen polttoai -
neensuodattimesta
Dieselmoottorin polttoaineensuoda-
tin on tärkeä osa polttoainejärjestel -
mää, sillä se erottaa veden poltto-
aineesta ja kerää sen suodattimen
pohjalle.
Jos suodattimeen on kertynyt vettä,
varoitusvalo syttyy, kun virta-avain
käännetään ON-asentoon.
Jos varoitusvalo palaa, suo-
sittelemme, että tarkastutat
järjestelmän valtuutetussa
HYUNDAI-liikkeessä.
Polttoaineensuodattimen
(patruunan) vaihtaminen
✽ MUISTUTUS
Kun vaihdat polttoaineensuodatti-
men patruunan, käytä alkuperäistä
HYUNDAI-osaa.

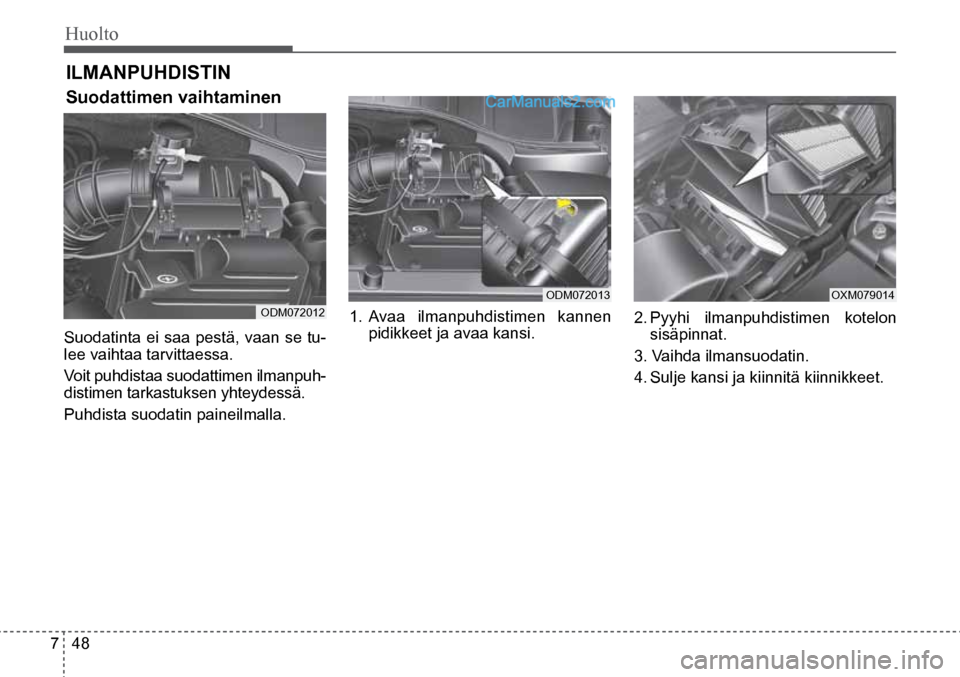

Huolto
7 48
ODM072012
ODM072013 OXM079014
ILMANPUHDISTIN
Suodattimen vaihtaminen
Suodatinta ei saa pestä, vaan se tu-
lee vaihtaa tarvittaessa.
Voit puhdistaa suodattimen ilmanpuh-
distimen tarkastuksen yhteydessä.
Puhdista suodatin paineilmalla. 1.
Avaa ilmanpuhdistimen kannen
pidikkeet ja avaa kansi. 2.
Pyyhi ilmanpuhdistimen kotelon
sisäpinnat.
3. Vaihda ilmansuodatin.
4. Sulje kansi ja kiinnitä kiinnikkeet.

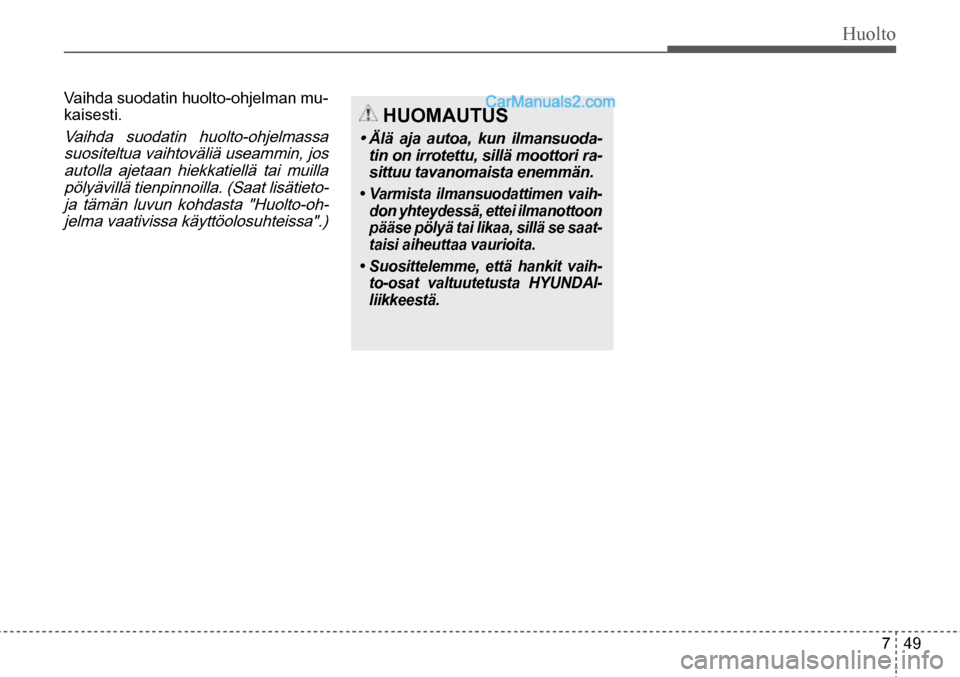

Huolto
7 49
HUOMAUTUS
• Älä aja autoa, kun ilmansuoda-
tin on irrotettu, sillä moottori ra-
sittuu tavanomaista enemmän.
• Varmista ilmansuodattimen vaih-
don yhteydessä, ettei ilmanottoon
pääse pölyä tai likaa, sillä se saat-
taisi aiheuttaa vaurioita.
• Suosittelemme, että hankit vaih-
to-osat valtuutetusta HYUNDAI-
liikkeestä.
Vaihda suodatin huolto-ohjelman mu-
kaisesti.
Vaihda suodatin huolto-ohjelmassa
suositeltua vaihtoväliä useammin, jos autolla ajetaan hiekkatiellä tai muilla pölyävillä tienpinnoilla. (Saat lisätieto-ja tämän luvun kohdasta "Huolto-oh-jelma vaativissa käyttöolosuhteissa".)

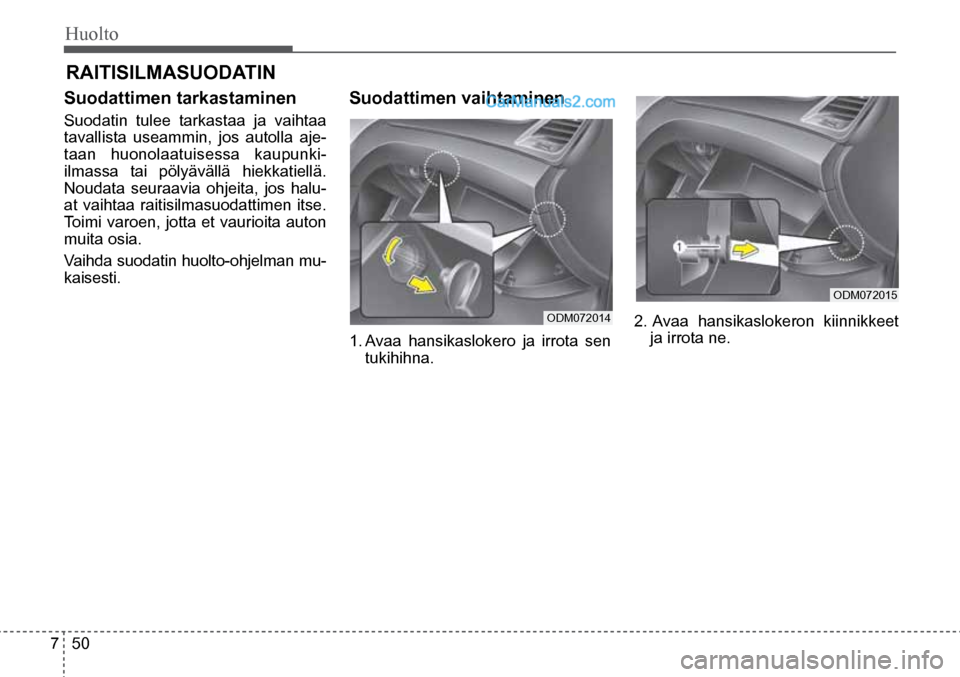

Huolto
7 50
ODM072015
ODM072014
RAITISILMASUODATIN
Suodattimen tarkastaminen
Suodatin tulee tarkastaa ja vaihtaa
tavallista useammin, jos autolla aje-
taan huonolaatuisessa kaupunki-
ilmassa tai pölyävällä hiekkatiellä.
Noudata seuraavia ohjeita, jos halu -
at vaihtaa raitisilmasuodattimen itse.
Toimi varoen, jotta et vaurioita auton
muita osia.
Vaihda suodatin huolto-ohjelman mu-
kaisesti.
Suodattimen vaihtaminen
1. Avaa hansikaslokero ja irrota sen
tukihihna. 2. Avaa hansikaslokeron kiinnikkeet
ja irrota ne.

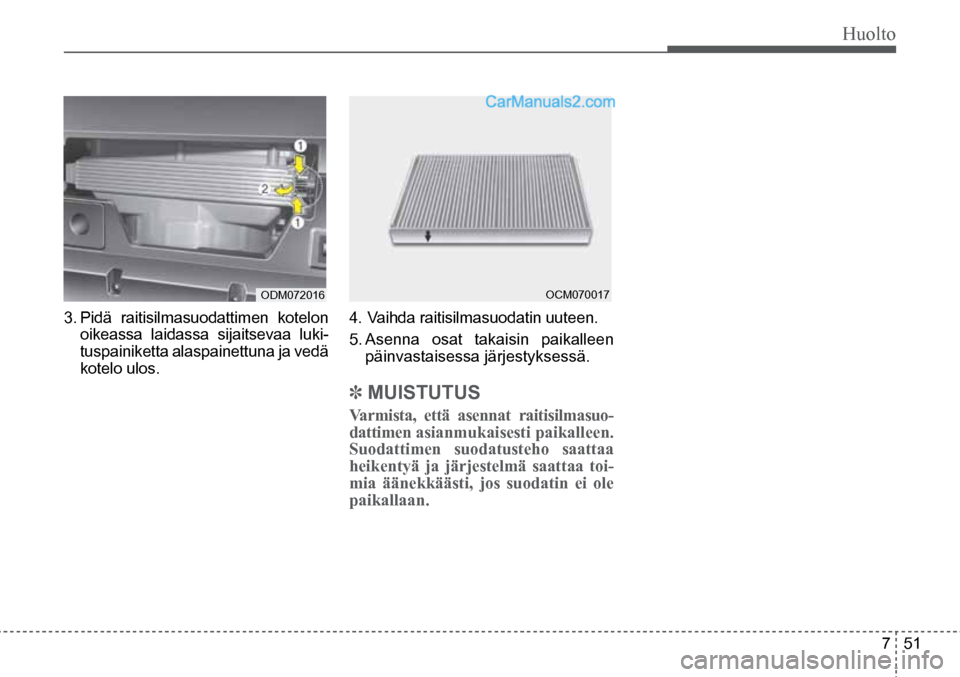

Huolto
7 51
ODM072016 OCM070017
3. Pidä raitisilmasuodattimen kotelon
oikeassa laidassa sijaitsevaa luki-
tuspainiketta alaspainettuna ja vedä
kotelo ulos. 4. Vaihda raitisilmasuodatin uuteen.
5.
Asenna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
✽ MUISTUTUS
Varmista, että asennat raitisilmasuo-
dattimen asianmukaisesti paikalleen.
Suodattimen suodatusteho saattaa
heikentyä ja järjestelmä saattaa toi-
mia äänekkäästi, jos suodatin ei ole
paikallaan.

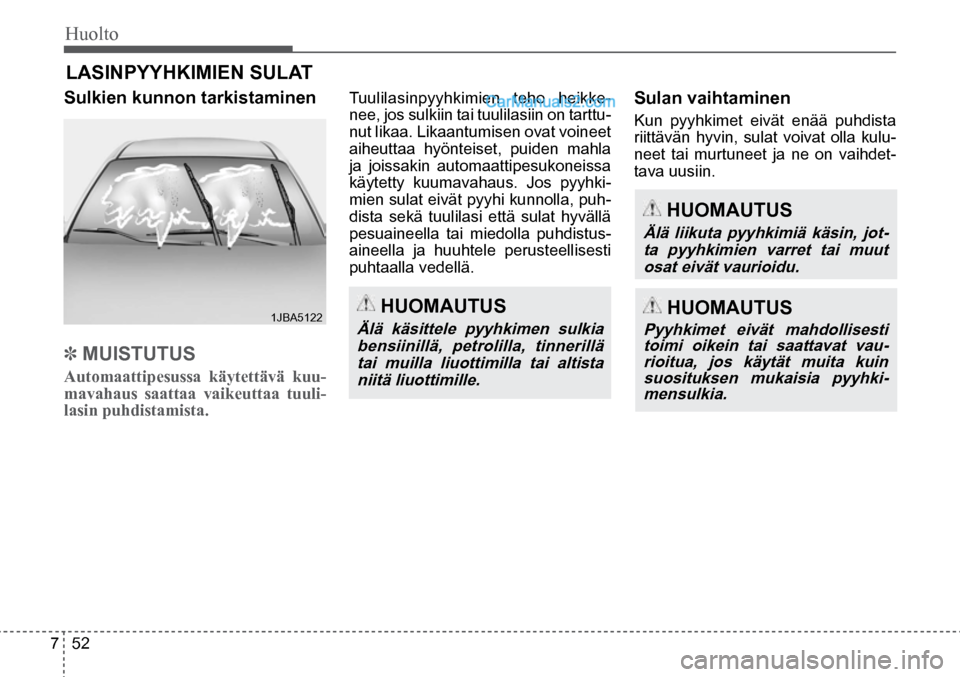

Huolto
7 52
HUOMAUTUS
Älä käsittele pyyhkimen sulkia
bensiinillä, petrolilla, tinnerillä tai muilla liuottimilla tai altista niitä liuottimille.
HUOMAUTUS
Älä liikuta pyyhkimiä käsin, jot-
ta pyyhkimien varret tai muut
osat eivät vaurioidu.
HUOMAUTUS
Pyyhkimet eivät mahdollisesti
toimi oikein tai saattavat vau-
rioitua, jos käytät muita kuin
suosituksen mukaisia pyyhki-
mensulkia. 1JBA5122
LASINPYYHKIMIEN SULAT
Sulkien kunnon tarkistaminen
✽ MUISTUTUS
Automaattipesussa käytettävä kuu-
mavahaus saattaa vaikeuttaa tuuli-
lasin puhdistamista.
Tuulilasinpyyhkimien teho heikke-
nee, jos sulkiin tai tuulilasiin on tarttu-
nut likaa. Likaantumisen ovat voineet
aiheuttaa hyönteiset, puiden mahla
ja joissakin automaattipesukoneissa
käytetty kuumavahaus. Jos pyyhki-
mien sulat eivät pyyhi kunnolla, puh-
dista sekä tuulilasi että sulat hyvällä
pesuaineella tai miedolla puhdistus -
aineella ja huuhtele perusteellisesti
puhtaalla vedellä. Sulan vaihtaminen
Kun pyyhkimet eivät enää puhdista
riittävän hyvin, sulat voivat olla kulu-
neet tai murtuneet ja ne on vaihdet -
tava uusiin.

Huolto
7 53
HUOMAUTUS
Älä päästä pyyhkimen vartta pu-
toamaan tuulilasia vasten, kos-
ka se saattaa aiheuttaa naarmun
tai särön tuulilasiin.
1JBA7037
1JBA7038
OHM078059
HUOMAUTUS
Älä päästä pyyhkimen vartta pu-
toamaan tuulilasia vasten, kos-
ka se saattaa aiheuttaa naarmun
tai särön tuulilasiin.
1LDA5023
Tyyppi A
1. Nosta pyyhkimen vartta ja käännä sulkaa siten, että muovinen lukitus-
pidike tulee näkyviin.
Tuulilasinpyyhkimen sulka
2. Paina pidikettä ja liu'uta sulkaa alas-
päin.
3. Nosta se irti varresta.
4. Kiinnitä uusi sulka noudattamalla
ohjeita käänteisessä järjestyksessä. Tyyppi B
1. Nosta pyyhkimen vartta.
