2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

Ajaminen
5 102

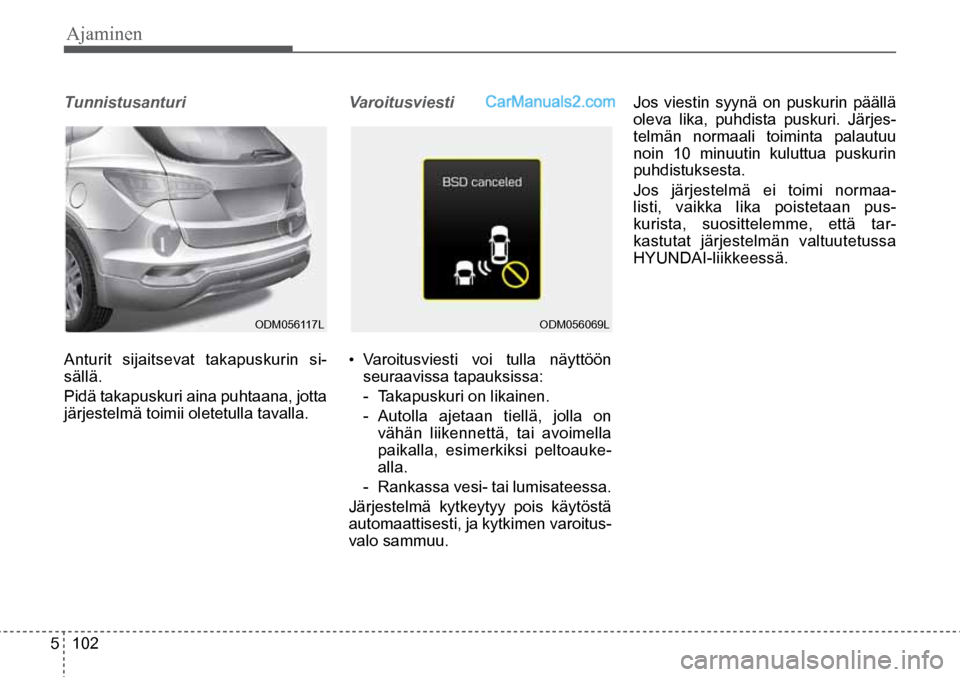

Tunnistusanturi
Anturit sijaitsevat takapuskurin si-
sällä.
Pidä takapuskuri aina puhtaana, jotta
järjestelmä toimii oletetulla tavalla.
Varoitusviesti
•
Varoitusviesti voi tulla näyttöön
seuraavissa tapauksissa:

- Takapuskuri on likainen.

- Autolla ajetaan tiellä, jolla on
vähän liikennettä, tai avoimella
paikalla, esimerkiksi peltoauke-
alla.

- Rankassa vesi- tai lumisateessa.
Järjestelmä kytkeytyy pois käytöstä
automaattisesti, ja kytkimen varoitus-
valo sammuu. Jos viestin syynä on puskurin päällä
oleva lika, puhdista puskuri. Järjes-
telmän normaali toiminta palautuu
noin 10 minuutin kuluttua puskurin
puhdistuksesta.
Jos järjestelmä ei toimi normaa-
listi, vaikka lika poistetaan pus-
kurista, suosittelemme, että tar-
kastutat järjestelmän valtuutetussa

HYUNDAI-liikkeessä.
ODM056069L
ODM056117L

Ajaminen
5 103

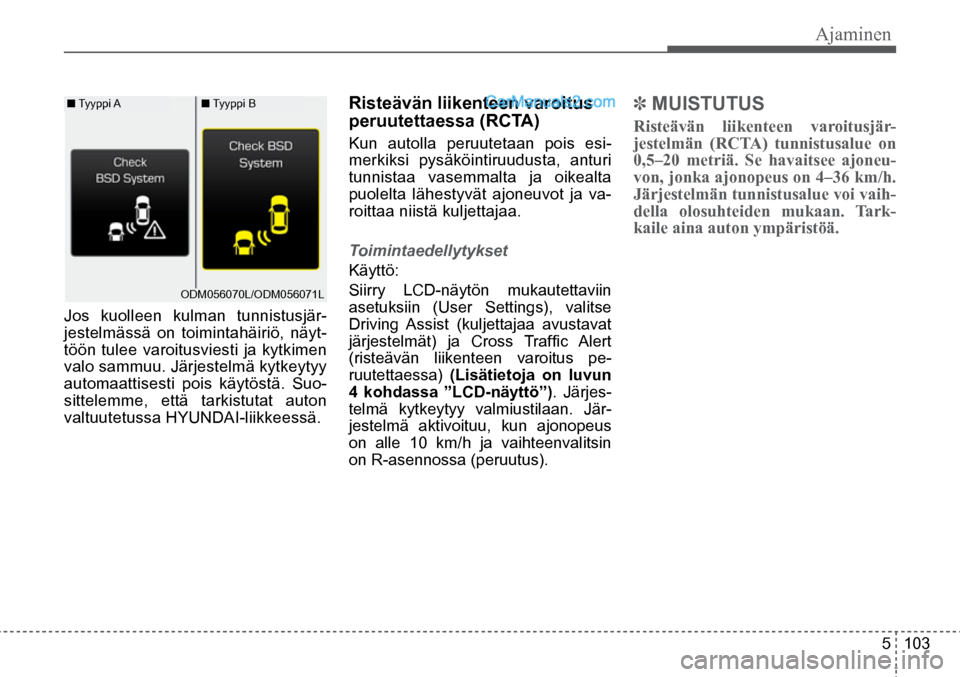

Jos kuolleen kulman tunnistusjär-
jestelmässä on toimintahäiriö, näyt-
töön tulee varoitusviesti ja kytkimen
valo sammuu. Järjestelmä kytkeytyy
automaattisesti pois käytöstä. Suo-
sittelemme, että tarkistutat auton

valtuutetussa HYUNDAI-liikkeessä.
Risteävän liikenteen varoitus
peruutettaessa (RCTA)
Kun autolla peruutetaan pois esi-
merkiksi pysäköintiruudusta, anturi
tunnistaa vasemmalta ja oikealta
puolelta lähestyvät ajoneuvot ja va-
roittaa niistä kuljettajaa.
Toimintaedellytykset
Käyttö:
Siirry LCD-näytön mukautettaviin
asetuksiin (User Settings), valitse
Driving Assist (kuljettajaa avustavat
järjestelmät) ja Cross Traffic Alert
(risteävän liikenteen varoitus pe-
ruutettaessa) (Lisätietoja on luvun
4 kohdassa ”LCD-näyttö”). Järjes-
telmä kytkeytyy valmiustilaan. Jär-
jestelmä aktivoituu, kun ajonopeus
on alle 10 km/h ja vaihteenvalitsin
on R-asennossa (peruutus).
✽ MUISTUTUS
Risteävän liikenteen varoitusjär -
jestelmän (RCTA) tunnistusalue on
0,5–20 metriä. Se havaitsee ajoneu-
von, jonka ajonopeus on 4–36 km/h.
Järjestelmän tunnistusalue voi vaih-
della olosuhteiden mukaan. Tark-
kaile aina auton ympäristöä.
ODM056070L/ODM056071L
■ Tyyppi A■ Tyyppi B

Ajaminen
5 104

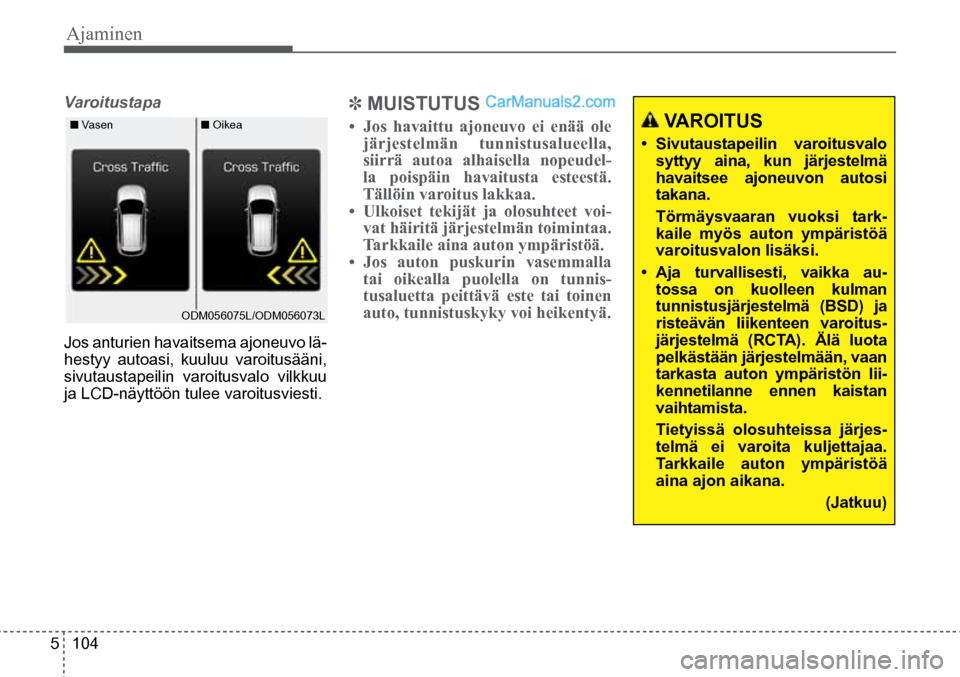

Varoitustapa
Jos anturien havaitsema ajoneuvo lä-
hestyy autoasi, kuuluu varoitusääni,
sivutaustapeilin varoitusvalo vilkkuu
ja LCD-näyttöön tulee varoitusviesti.
✽ MUISTUTUS
•
Jos havaittu ajoneuvo ei enää ole
järjestelmän tunnistusalueella,
siirrä autoa alhaisella nopeudel-
la poispäin havaitusta esteestä.
Tällöin varoitus lakkaa.
• Ulkoiset tekijät ja olosuhteet voi-
vat häiritä järjestelmän toimintaa.
Tarkkaile aina auton ympäristöä.
• Jos auton puskurin vasemmalla
tai oikealla puolella on tunnis-
tusaluetta peittävä este tai toinen
auto, tunnistuskyky voi heikentyä. VAROITUS
• Sivutaustapeilin varoitusvalo
syttyy aina, kun järjestelmä
havaitsee ajoneuvon autosi
takana.
Törmäysvaaran vuoksi tark-
kaile myös auton ympäristöä
varoitusvalon lisäksi.
• Aja turvallisesti, vaikka au-
tossa on kuolleen kulman
tunnistusjärjestelmä (BSD) ja
risteävän liikenteen varoitus-
järjestelmä (RCTA). Älä luota
pelkästään järjestelmään, vaan
tarkasta auton ympäristön lii-
kennetilanne ennen kaistan
vaihtamista.
Tietyissä olosuhteissa järjes-
telmä ei varoita kuljettajaa.
Tarkkaile auton ympäristöä
aina ajon aikana.
(Jatkuu)
ODM056075L/ODM056073L
■ Vasen■ Oikea

Ajaminen
5 105
(Jatkuu)

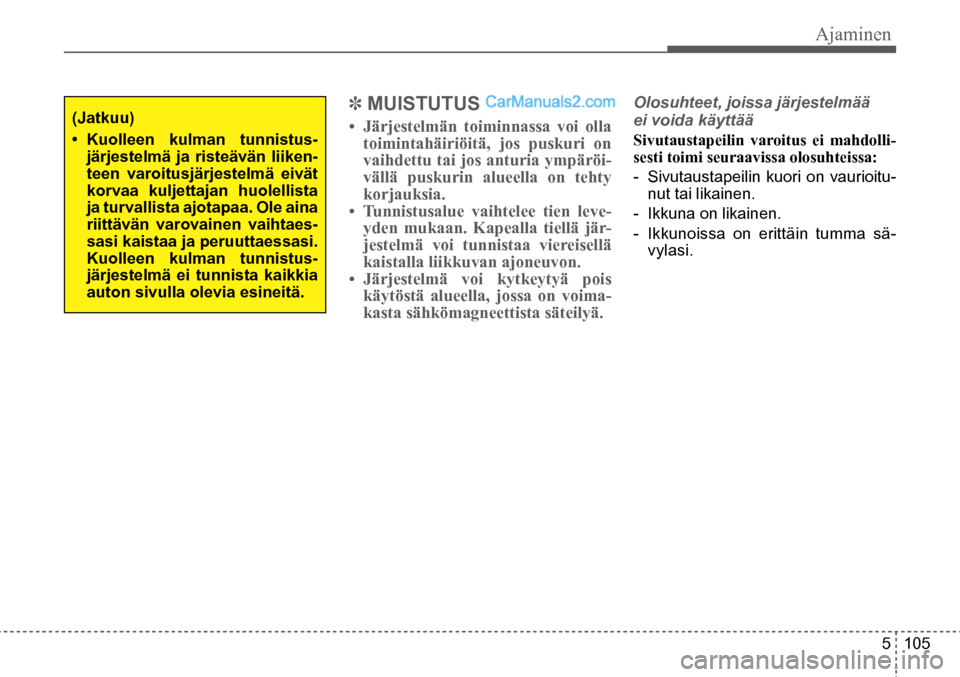

• Kuolleen kulman tunnistus -
järjestelmä ja risteävän liiken-
teen varoitusjärjestelmä eivät
korvaa kuljettajan huolellista
ja turvallista ajotapaa. Ole aina
riittävän varovainen vaihtaes-
sasi kaistaa ja peruuttaessasi.
Kuolleen kulman tunnistus -
järjestelmä ei tunnista kaikkia
auton sivulla olevia esineitä.✽ MUISTUTUS
• Järjestelmän toiminnassa voi olla
toimintahäiriöitä, jos puskuri on
vaihdettu tai jos anturia ympäröi-
vällä puskurin alueella on tehty
korjauksia.
• Tunnistusalue vaihtelee tien leve-
yden mukaan. Kapealla tiellä jär -
jestelmä voi tunnistaa viereisellä
kaistalla liikkuvan ajoneuvon.
• Järjestelmä voi kytkeytyä pois
käytöstä alueella, jossa on voima-
kasta sähkömagneettista säteilyä.
Olosuhteet, joissa järjestelmää
ei voida käyttää
Sivutaustapeilin varoitus ei mahdolli-
sesti toimi seuraavissa olosuhteissa:

- Sivutaustapeilin kuori on vaurioitu -
nut tai likainen.

- Ikkuna on likainen.

- Ikkunoissa on erittäin tumma sä-
vylasi.

Ajaminen
5 106

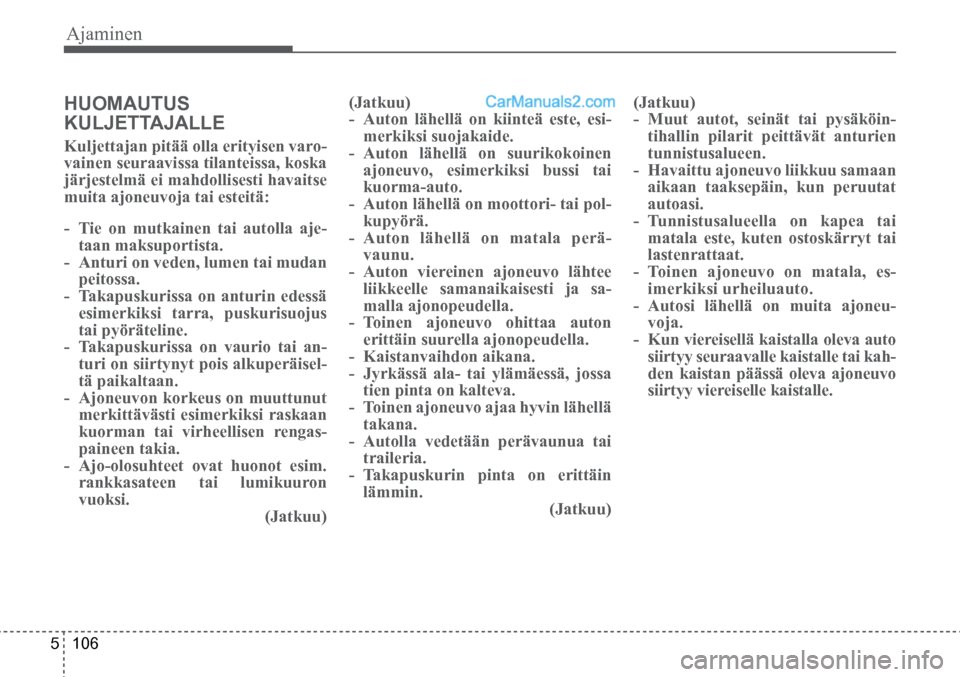

HUOMAUTUS
KULJETTAJALLE
Kuljettajan pitää olla erityisen varo-
vainen seuraavissa tilanteissa, koska
järjestelmä ei mahdollisesti havaitse
muita ajoneuvoja tai esteitä:

- Tie on mutkainen tai autolla aje-
taan maksuportista.

- Anturi on veden, lumen tai mudan
peitossa.

- Takapuskurissa on anturin edessä
esimerkiksi tarra, puskurisuojus
tai pyöräteline.

- Takapuskurissa on vaurio tai an-
turi on siirtynyt pois alkuperäisel-
tä paikaltaan.

- Ajoneuvon korkeus on muuttunut
merkittävästi esimerkiksi raskaan
kuorman tai virheellisen rengas-
paineen takia.

- Ajo-olosuhteet ovat huonot esim.
rankkasateen tai lumikuuron
vuoksi.
(Jatkuu)(Jatkuu)

- Auton lähellä on kiinteä este, esi-
merkiksi suojakaide.

- Auton lähellä on suurikokoinen
ajoneuvo, esimerkiksi bussi tai
kuorma-auto.

- Auton lähellä on moottori- tai pol-
kupyörä.

- Auton lähellä on matala perä-
vaunu.

- Auton viereinen ajoneuvo lähtee
liikkeelle samanaikaisesti ja sa-
malla ajonopeudella.

- Toinen ajoneuvo ohittaa auton
erittäin suurella ajonopeudella.

- Kaistanvaihdon aikana.

- Jyrkässä ala- tai ylämäessä, jossa
tien pinta on kalteva.

- Toinen ajoneuvo ajaa hyvin lähellä
takana.

- Autolla vedetään perävaunua tai
traileria.

- Takapuskurin pinta on erittäin
lämmin.
(Jatkuu)(Jatkuu)

- Muut autot, seinät tai pysäköin-
tihallin pilarit peittävät anturien
tunnistusalueen.

- Havaittu ajoneuvo liikkuu samaan
aikaan taaksepäin, kun peruutat
autoasi.

- Tunnistusalueella on kapea tai
matala este, kuten ostoskärryt tai
lastenrattaat.

- Toinen ajoneuvo on matala, es-
imerkiksi urheiluauto.

- Autosi lähellä on muita ajoneu-
voja.

- Kun viereisellä kaistalla oleva auto
siirtyy seuraavalle kaistalle tai kah-
den kaistan päässä oleva ajoneuvo
siirtyy viereiselle kaistalle.

Ajaminen
5 107
VAROITUS
• LDWS-järjestelmä ei suorita
kaistanvaihtoja. Tieolosuhtei-
den varmistaminen on aina
kuljettajan vastuulla.
• Älä tee äkillisiä ohjausliikkeitä, kun LDWS-järjestelmä varoit-
taa, että autosi on siirtymässä
pois kaistalta.
• Jos LDWS-järjestelmän anturi ei voi tunnistaa kaistaviivaa
tai ajonopeus on alle 60 km/h,
järjestelmä ei varoita, vaikka
auto on siirtymässä pois kais-
talta.
• LDWS-järjestelmä ei mahdol -
lisesti toimi oikein, jos tuuli -
lasiin on asennettu tummen-
nuskalvo tai muun tyyppinen
pinnoite tai lisävaruste.
(Jatkuu)
(Jatkuu)
• Varo, ettei vesi tai muu neste pääse kosketuksiin LDWS-jär-
jestelmän anturin kanssa.
• Älä poista järjestelmän osia äläkä altista anturia voimak-
kaille iskuille.
• Älä aseta kojelaudalle valoa heijastavia esineitä.
• Kiinnitä aina huomiota tie- olosuhteisiin, sillä et
ehkä kuule varoitusääntä
audiojärjestelmän suuren ää-
nenvoimakkuuden tai auton
ulkopuolelta tulevien äänien
vuoksi.
ODM052029
ODM052048
ODMEDR2214R

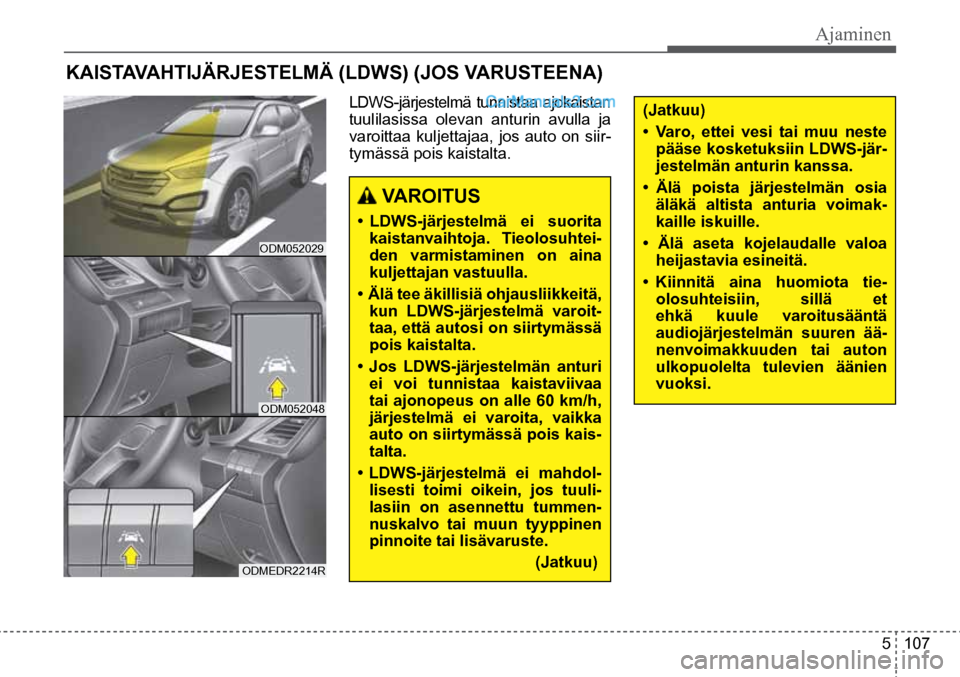

KAISTAVAHTIJÄRJESTELMÄ (LDWS) (JOS VARUSTEENA)
LDWS-järjestelmä tunnistaa ajokaistan
tuulilasissa olevan anturin avulla ja
varoittaa kuljettajaa, jos auto on siir-
tymässä pois kaistalta.

Ajaminen
5 108

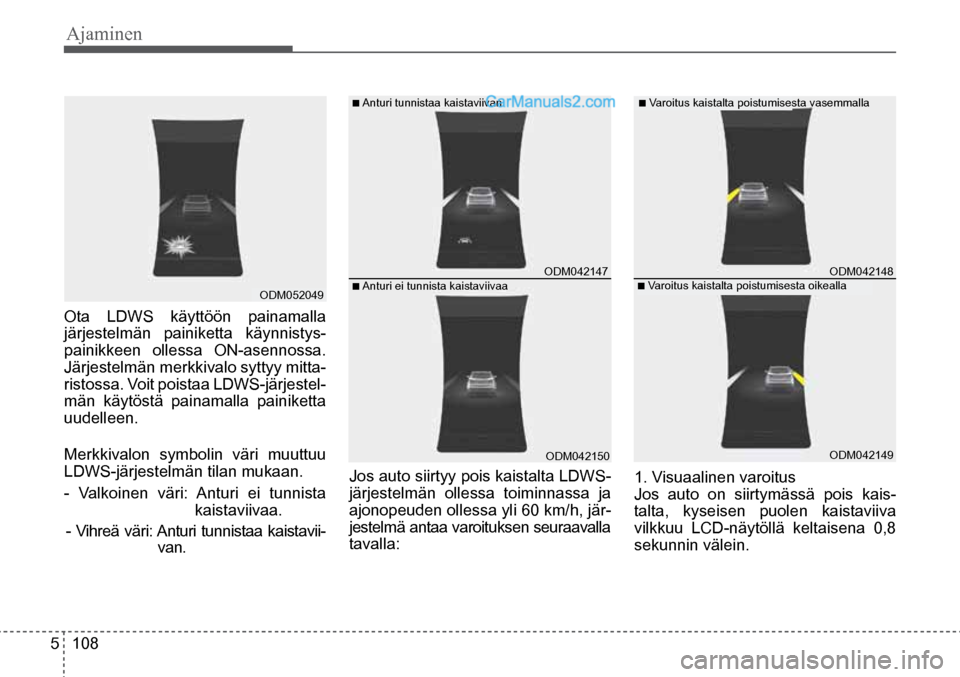

■ Anturi tunnistaa kaistaviivan
ODM042147
■ Anturi ei tunnista kaistaviivaa
ODM042150
■ Varoitus kaistalta poistumisesta vasemmalla
■ Varoitus kaistalta poistumisesta oikealla ODM042148
ODM042149 ODM052049
Ota LDWS käyttöön painamalla
järjestelmän painiketta käynnistys-
painikkeen ollessa ON-asennossa.
Järjestelmän merkkivalo syttyy mitta-
ristossa. Voit poistaa LDWS-järjestel-
män käytöstä painamalla painiketta
uudelleen.
Merkkivalon symbolin väri muuttuu
LDWS-järjestelmän tilan mukaan.
- Valkoinen väri: Anturi ei tunnista
kaistaviivaa.
- Vihreä väri: Anturi tunnistaa kaistavii- van. Jos auto siirtyy pois kaistalta LDWS-
järjestelmän ollessa toiminnassa ja
ajonopeuden ollessa yli 60 km/h, jär-
jestelmä antaa varoituksen seuraavalla
tavalla:
1. Visuaalinen varoitus
Jos auto on siirtymässä pois kais-
talta, kyseisen puolen kaistaviiva
vilkkuu LCD-näytöllä keltaisena 0,8
sekunnin välein.

Ajaminen
5 109
ODMEDR2011
ODM052049

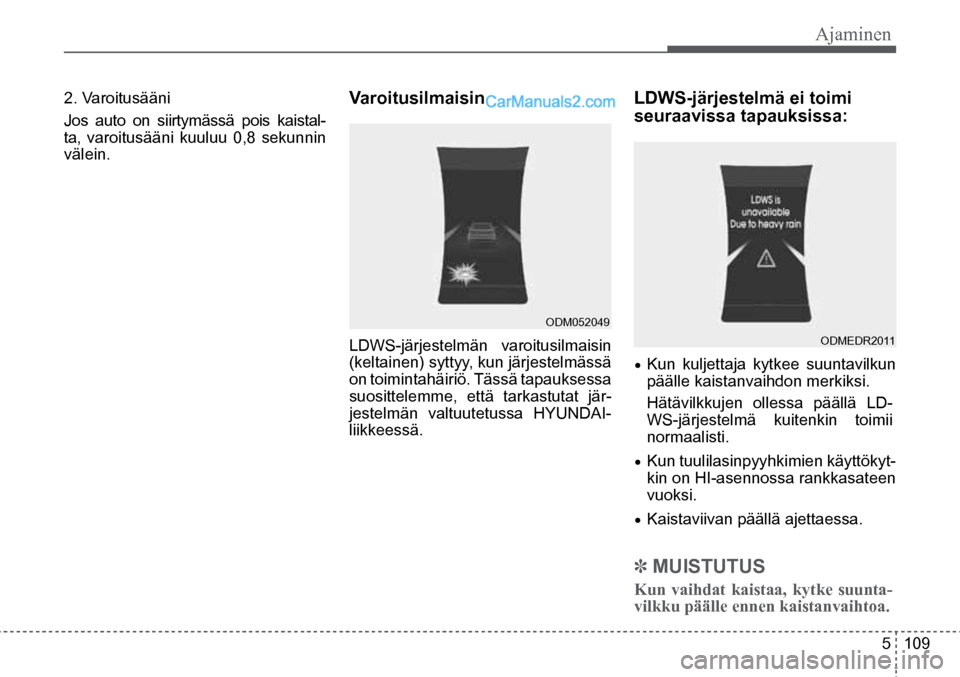

2. Varoitusääni
Jos auto on siirtymässä pois kaistal-
ta, varoitusääni kuuluu 0,8 sekunnin
välein.
Varoitusilmaisin
LDWS-järjestelmän varoitusilmaisin
(keltainen) syttyy, kun järjestelmässä
on toimintahäiriö. Tässä tapauksessa
suosittelemme, että tarkastutat jär-
jestelmän valtuutetussa HYUNDAI-
liikkeessä.
LDWS-järjestelmä ei toimi
seuraavissa tapauksissa:
• Kun kuljettaja kytkee suuntavilkun
päälle kaistanvaihdon merkiksi.
Hätävilkkujen ollessa päällä LD-
WS-järjestelmä kuitenkin toimii
normaalisti.
• Kun tuulilasinpyyhkimien käyttökyt-
kin on HI-asennossa rankkasateen
vuoksi.
• Kaistaviivan päällä ajettaessa.
✽ MUISTUTUS
Kun vaihdat kaistaa, kytke suunta-
vilkku päälle ennen kaistanvaihtoa.
