2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

Auton ominaisuudet
4 128
(Jatkuu)

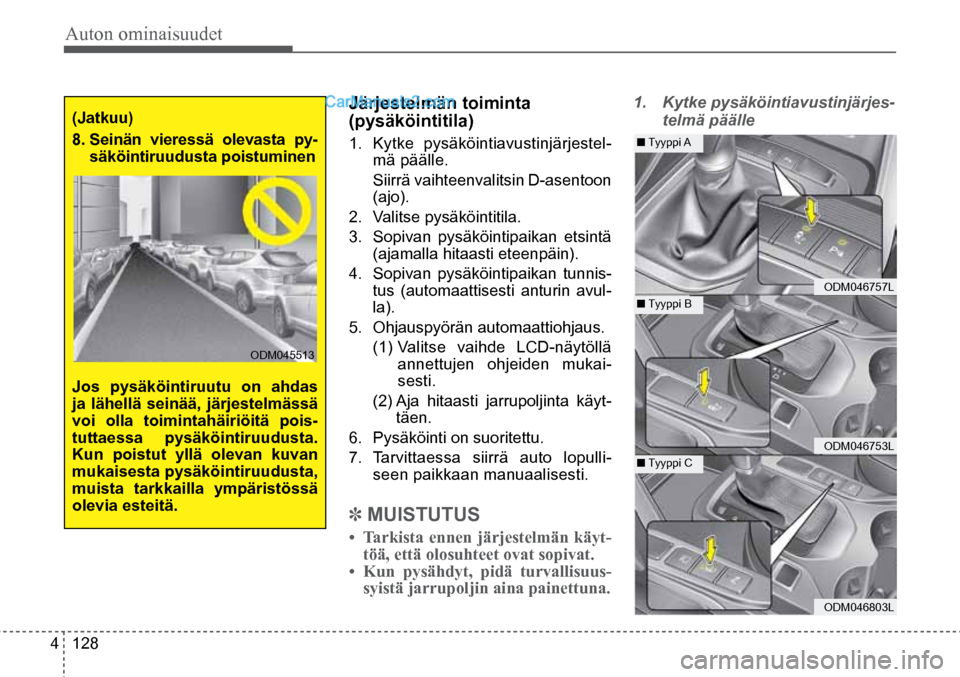

8. Seinän vieressä olevasta py-
säköintiruudusta poistuminen
Jos pysäköintiruutu on ahdas
ja lähellä seinää, järjestelmässä
voi olla toimintahäiriöitä pois-
tuttaessa pysäköintiruudusta.
Kun poistut yllä olevan kuvan
mukaisesta pysäköintiruudusta,
muista tarkkailla ympäristössä
olevia esteitä.
Järjestelmän toiminta
(pysäköintitila)
1. Kytke pysäköintiavustinjärjestel-
mä päälle.
Siirrä vaihteenvalitsin D-asentoon
(ajo).
2. Valitse pysäköintitila.
3. Sopivan pysäköintipaikan etsintä
(ajamalla hitaasti eteenpäin).
4. Sopivan pysäköintipaikan tunnis-
tus (automaattisesti anturin avul-
la).
5. Ohjauspyörän automaattiohjaus.
(1) Valitse vaihde LCD-näytöllä
annettujen ohjeiden mukai-
sesti.
(2) Aja hitaasti jarrupoljinta käyt-
täen.
6. Pysäköinti on suoritettu.
7. Tarvittaessa siirrä auto lopulli-
seen paikkaan manuaalisesti.
✽ MUISTUTUS
• Tarkista ennen järjestelmän käyt-
töä, että olosuhteet ovat sopivat.
• Kun pysähdyt, pidä turvallisuus-
syistä jarrupoljin aina painettuna.
1. Kytke pysäköintiavustinjärjes-
telmä päälle
ODM045513
■ Tyyppi A
■ Tyyppi B
■ Tyyppi C
ODM046753L
ODM046803L
ODM046757L

Auton ominaisuudet
4 129
• Paina pysäköintiavustinjärjestel -
män painiketta (painikkeen merkki-
valo syttyy).
• Pysäköintiavustinjärjestelmä kyt-
keytyy päälle (painikkeen merkkiva-
lo palaa).
• Kuulet varoitusmerkkiäänen, kun
järjestelmä havaitsee esteen.
• obstacle is detected.
• Paina pysäköintiavustinjärjestel-
män painiketta
uudelleen yli
2 sekunnin ajan, kun haluat kytkeä
järjestelmän pois päältä.
• Pysäköintiavustinjärjestelmä on
oletuksena pois päältä, kun virta-
avain käännetään ON-asentoon. 2.
Valitse pysäköintitila
• Valitse taskupysäköinti tai rinnak-
kaispysäköinti painamalla pysä-
köintiavustinjärjestelmän painiketta
vaihteenvalitsimen ollessa D-asen-
nossa (ajo) ja jarrupoljin painettuna.
• Kun pysäköintiavustinjärjestelmä
kytketään päälle, oikean puolen
taskupysäköinti on automaattisesti
valittuna.
• Tila vaihtuu taskupysäköintitilas -
ta (oikea → vasen) peruutustilaan
(oikea → vasen) aina, kun pysä-
köintiavustimen painiketta paine -
taan (vasemmanpuoleinen ohja -
us).
• Tila vaihtuu taskupysäköintitilasta
(vasen → oikea) peruutustilaan
(vasen → oikea) aina, kun pysä-
köintiavustimen painiketta paine-
taan (oikeanpuoleinen ohjaus).
• Järjestelmä kytkeytyy pois päältä,
jos painiketta painetaan vielä ker-
ran.
ODM046195L
ODM046671L ODM046754L
ODM046715L

Auton ominaisuudet
4 130

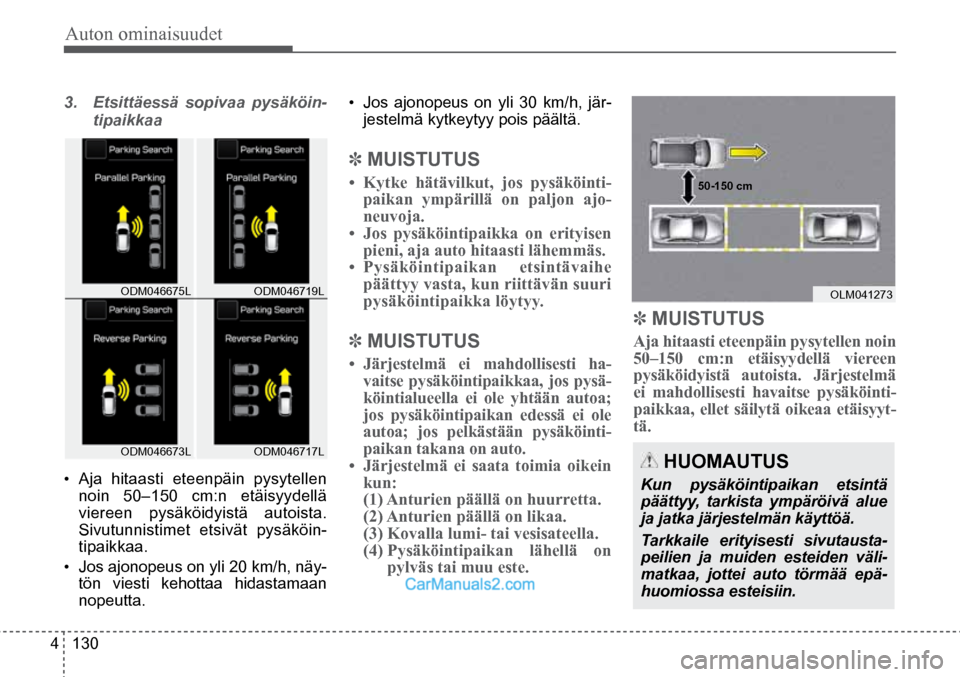

3.
Etsittäessä sopivaa pysäköin-
tipaikkaa
• Aja hitaasti eteenpäin pysytellen
noin 50–150 cm:n etäisyydellä
viereen pysäköidyistä autoista.
Sivutunnistimet etsivät pysäköin-
tipaikkaa.
• Jos ajonopeus on yli 20 km/h, näy-
tön viesti kehottaa hidastamaan
nopeutta. •
Jos ajonopeus on yli 30 km/h, jär-
jestelmä kytkeytyy pois päältä.
✽ MUISTUTUS
• Kytke hätävilkut, jos pysäköinti-
paikan ympärillä on paljon ajo-
neuvoja.
• Jos pysäköintipaikka on erityisen
pieni, aja auto hitaasti lähemmäs.
• Pysäköintipaikan etsintävaihe
päättyy vasta, kun riittävän suuri
pysäköintipaikka löytyy.
✽ MUISTUTUS
• Järjestelmä ei mahdollisesti ha-
vaitse pysäköintipaikkaa, jos pysä-
köintialueella ei ole yhtään autoa;
jos pysäköintipaikan edessä ei ole
autoa; jos pelkästään pysäköinti-
paikan takana on auto.
• Järjestelmä ei saata toimia oikein
kun:
(1) Anturien päällä on huurretta.
(2) Anturien päällä on likaa.
(3) Kovalla lumi- tai vesisateella.
(4) Pysäköintipaikan lähellä on
pylväs tai muu este.
✽ MUISTUTUS
Aja hitaasti eteenpäin pysytellen noin
50–150 cm:n etäisyydellä viereen
pysäköidyistä autoista. Järjestelmä
ei mahdollisesti havaitse pysäköinti-
paikkaa, ellet säilytä oikeaa etäisyyt-
tä.
HUOMAUTUS
Kun pysäköintipaikan etsintä
päättyy, tarkista ympäröivä alue
ja jatka järjestelmän käyttöä.
Tarkkaile erityisesti sivutausta-
peilien ja muiden esteiden väli-
matkaa, jottei auto törmää epä-
huomiossa esteisiin.
ODM046675L
ODM046673L ODM046719L
ODM046717LOLM041273
50-150 cm

Auton ominaisuudet
4 131

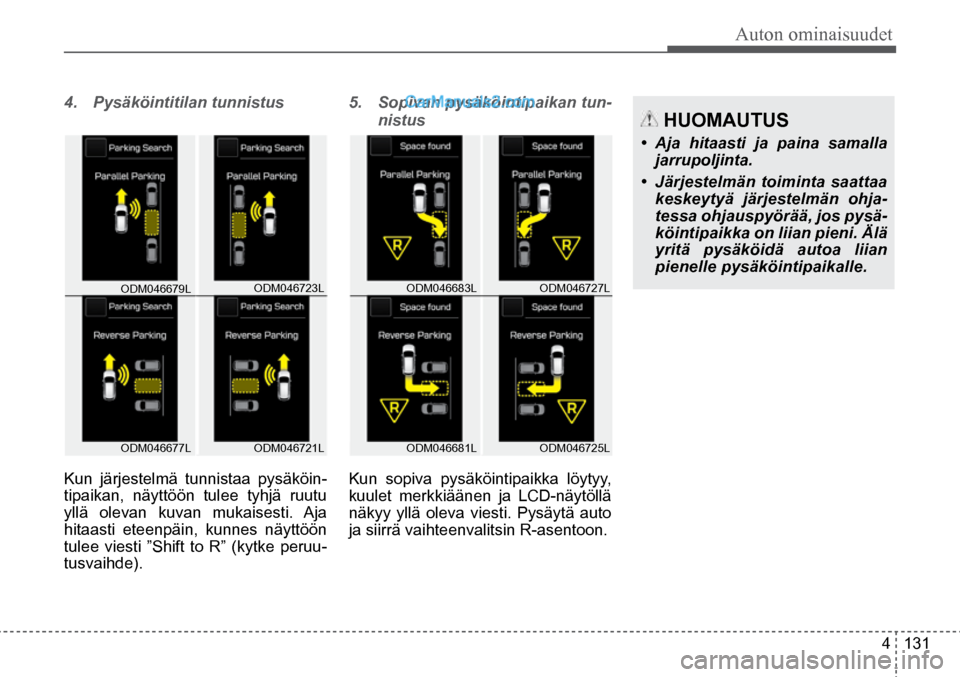

4.
Pysäköintitilan tunnistus
Kun järjestelmä tunnistaa pysäköin -
tipaikan, näyttöön tulee tyhjä ruutu
yllä olevan kuvan mukaisesti. Aja
hitaasti eteenpäin, kunnes näyttöön
tulee viesti ”Shift to R” (kytke peruu -
tusvaihde). 5.
Sopivan pysäköintipaikan tun-
nistus
Kun sopiva pysäköintipaikka löytyy,
kuulet merkkiäänen ja LCD-näytöllä
näkyy yllä oleva viesti. Pysäytä auto
ja siirrä vaihteenvalitsin R-asentoon.
HUOMAUTUS
• Aja hitaasti ja paina samalla
jarrupoljinta.
• Järjestelmän toiminta saattaa
keskeytyä järjestelmän ohja-
tessa ohjauspyörää, jos pysä-
köintipaikka on liian pieni. Älä
yritä pysäköidä autoa liian
pienelle pysäköintipaikalle.
ODM046679L
ODM046677L ODM046723L
ODM046721L ODM046683L
ODM046681LODM046727L
ODM046725L

Auton ominaisuudet
4 132

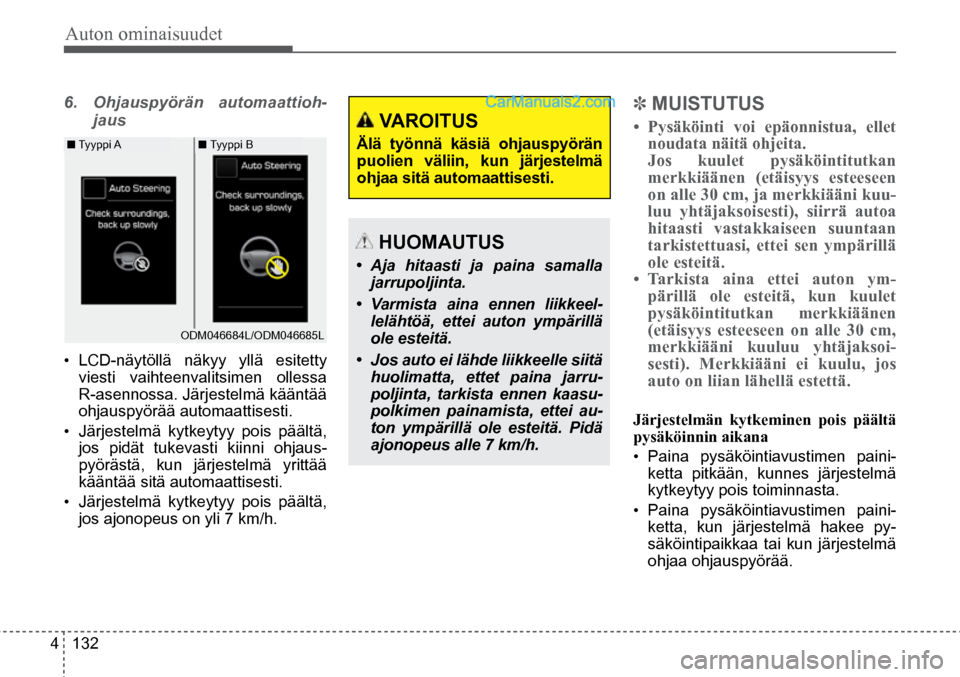

6.
Ohjauspyörän automaattioh-
jaus
• LCD-näytöllä näkyy yllä esitetty
viesti vaihteenvalitsimen ollessa
R-asennossa. Järjestelmä kääntää
ohjauspyörää automaattisesti.
• Järjestelmä kytkeytyy pois päältä,
jos pidät tukevasti kiinni ohjaus -
pyörästä, kun järjestelmä yrittää
kääntää sitä automaattisesti.
• Järjestelmä kytkeytyy pois päältä,
jos ajonopeus on yli 7 km/h.
VAROITUS
Älä työnnä käsiä ohjauspyörän
puolien väliin, kun järjestelmä
ohjaa sitä automaattisesti.
HUOMAUTUS
• Aja hitaasti ja paina samalla
jarrupoljinta.
• Varmista aina ennen liikkeel-
lelähtöä, ettei auton ympärillä
ole esteitä.
• Jos auto ei lähde liikkeelle siitä
huolimatta, ettet paina jarru-
poljinta, tarkista ennen kaasu-
polkimen painamista, ettei au-
ton ympärillä ole esteitä. Pidä
ajonopeus alle 7 km/h.
✽ MUISTUTUS
• Pysäköinti voi epäonnistua, ellet
noudata näitä ohjeita.
Jos kuulet pysäköintitutkan
merkkiäänen (etäisyys esteeseen
on alle 30 cm, ja merkkiääni kuu-
luu yhtäjaksoisesti), siirrä autoa
hitaasti vastakkaiseen suuntaan
tarkistettuasi, ettei sen ympärillä
ole esteitä.
• Tarkista aina ettei auton ym-
pärillä ole esteitä, kun kuulet
pysäköintitutkan merkkiäänen
(etäisyys esteeseen on alle 30 cm,
merkkiääni kuuluu yhtäjaksoi-
sesti). Merkkiääni ei kuulu, jos
auto on liian lähellä estettä.
Järjestelmän kytkeminen pois päältä
pysäköinnin aikana
• Paina pysäköintiavustimen paini -
ketta pitkään, kunnes järjestelmä
kytkeytyy pois toiminnasta.
• Paina pysäköintiavustimen paini -
ketta, kun järjestelmä hakee py-
säköintipaikkaa tai kun järjestelmä
ohjaa ohjauspyörää.
■ Tyyppi A■ Tyyppi B
ODM046684L/ODM046685L

Auton ominaisuudet
4 133

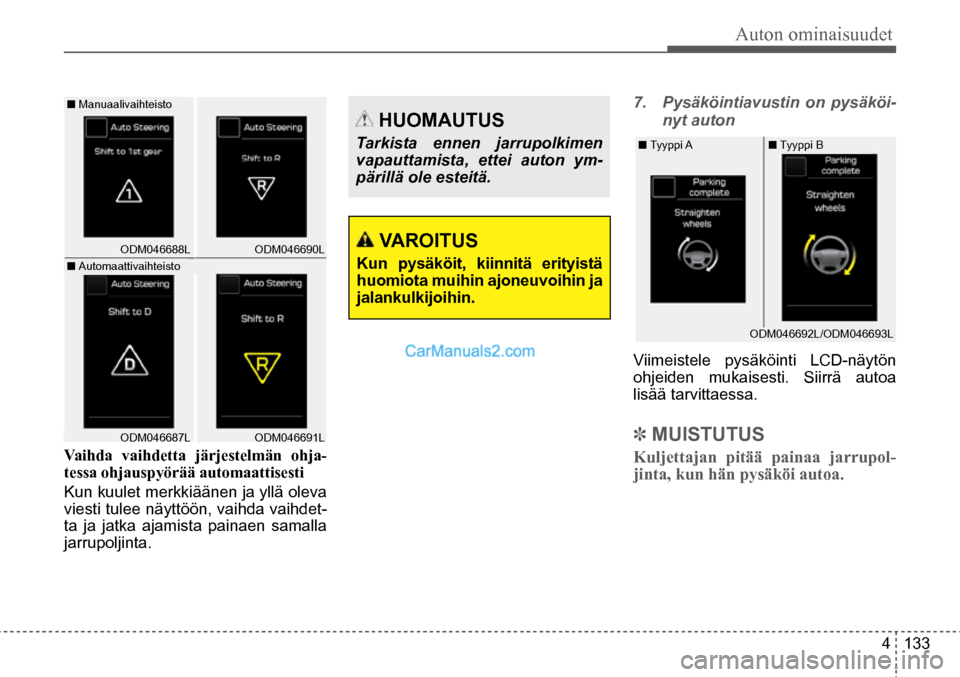

Vaihda vaihdetta järjestelmän ohja-
tessa ohjauspyörää automaattisesti
Kun kuulet merkkiäänen ja yllä oleva
viesti tulee näyttöön, vaihda vaihdet
-
ta ja jatka ajamista painaen samalla
jarrupoljinta.
HUOMAUTUS
Tarkista ennen jarrupolkimen
vapauttamista, ettei auton ym-
pärillä ole esteitä.
VAROITUS
Kun pysäköit, kiinnitä erityistä
huomiota muihin ajoneuvoihin ja
jalankulkijoihin.
7. Pysäköintiavustin on pysäköi-
nyt auton
Viimeistele pysäköinti LCD-näytön
ohjeiden mukaisesti. Siirrä autoa
lisää tarvittaessa.
✽ MUISTUTUS
Kuljettajan pitää painaa jarrupol-
jinta, kun hän pysäköi autoa.
■ Automaattivaihteisto
■ Manuaalivaihteisto
■ Tyyppi A■ Tyyppi B
ODM046691L
ODM046687L ODM046690L
ODM046692L/ODM046693L
ODM046688L

Auton ominaisuudet
4 134
Lisäohjeet (viestit)Pysäköinnissä opastavia viestejä ei
välttämättä näytetä LCD-näytössä
tässä oppaassa mainitussa järjestyk-
sessä.
Näytettävät ohjeet muuttuvat olosuh -
teiden mukaan. Noudata pysäköinti -
avustimen antamia ohjeita.
✽ MUISTUTUS
• Järjestelmä kytkeytyy pois päältä
seuraavissa olosuhteissa. Pysäköi
auto käsin.

- Kun ABS-järjestelmä aktivoituu.

- Kun TCS-luistonesto-/ESC-ajon-
vakautusjärjestelmä ei ole käy-
tössä.
• Kun ajonopeus on pysäköintipaik-
kaa etsittäessä yli 20 km/h ja näyt-
töön tulee viesti ”Reduce speed”
(hiljennä ajonopeutta).
• Järjestelmä ei kytkeydy päälle
seuraavissa olosuhteissa:

- Kun TCS-luistonesto-/ESC-ajon-
vakautusjärjestelmä ei ole käy-
tössä.
Järjestelmän toimintahäiriö
• LCD-näytöllä näkyy yllä esitetty
viesti, jos järjestelmässä ilmenee
toimintahäiriö sen ollessa käytös-
sä. Painikkeen merkkivalo ei syty
ja merkkiääni kuuluu kolme kertaa.
• Jos toimintahäiriö kohdistuu vain
pysäköintiavustinjärjestelmään,
pysäköintitutkajärjestelmä alkaa
toimia normaalisti kahden sekun-
nin kuluttua.
Jos havaitset jonkin ongelman,
suosittelemme, että tarkastutat
auton valtuutetussa HYUNDAI-
liikkeessä.
■ Tyyppi A■ Tyyppi B
ODM046700L/ODM046701L■ Tyyppi A
■ Tyyppi A ■ Tyyppi A ■ Tyyppi B
■ Tyyppi B
■ Tyyppi B
ODM046694L/ODM046695L
ODM046696L/ODM046697L
ODM046698L/ODM046699L

Auton ominaisuudet
4 135

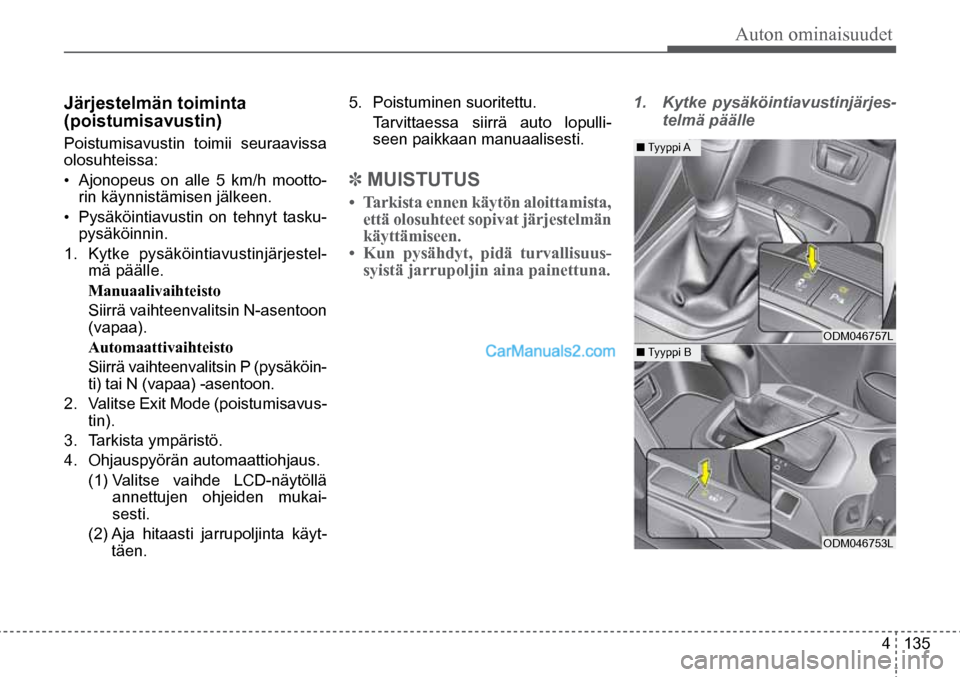

Järjestelmän toiminta
(poistumisavustin)
Poistumisavustin toimii seuraavissa
olosuhteissa:
• Ajonopeus on alle 5 km/h mootto-
rin käynnistämisen jälkeen.
• Pysäköintiavustin on tehnyt tasku-
pysäköinnin.
1. Kytke pysäköintiavustinjärjestel-
mä päälle.
Manuaalivaihteisto
Siirrä vaihteenvalitsin N-asentoon
(vapaa).
Automaattivaihteisto
Siirrä vaihteenvalitsin P (pysäköin-
ti) tai N (vapaa) -asentoon.
2. Valitse Exit Mode (poistumisavus -
tin).
3. Tarkista ympäristö.
4. Ohjauspyörän automaattiohjaus.
(1) Valitse vaihde LCD-näytöllä
annettujen ohjeiden mukai-
sesti.
(2) Aja hitaasti jarrupoljinta käyt-
täen. 5.
Poistuminen suoritettu.
Tarvittaessa siirrä auto lopulli -
seen paikkaan manuaalisesti.
✽ MUISTUTUS
• Tarkista ennen käytön aloittamista,
että olosuhteet sopivat järjestelmän
käyttämiseen.
• Kun pysähdyt, pidä turvallisuus-
syistä jarrupoljin aina painettuna.
1. Kytke pysäköintiavustinjärjes-
telmä päälle
■ Tyyppi A
■ Tyyppi B ODM046757L
ODM046753L
