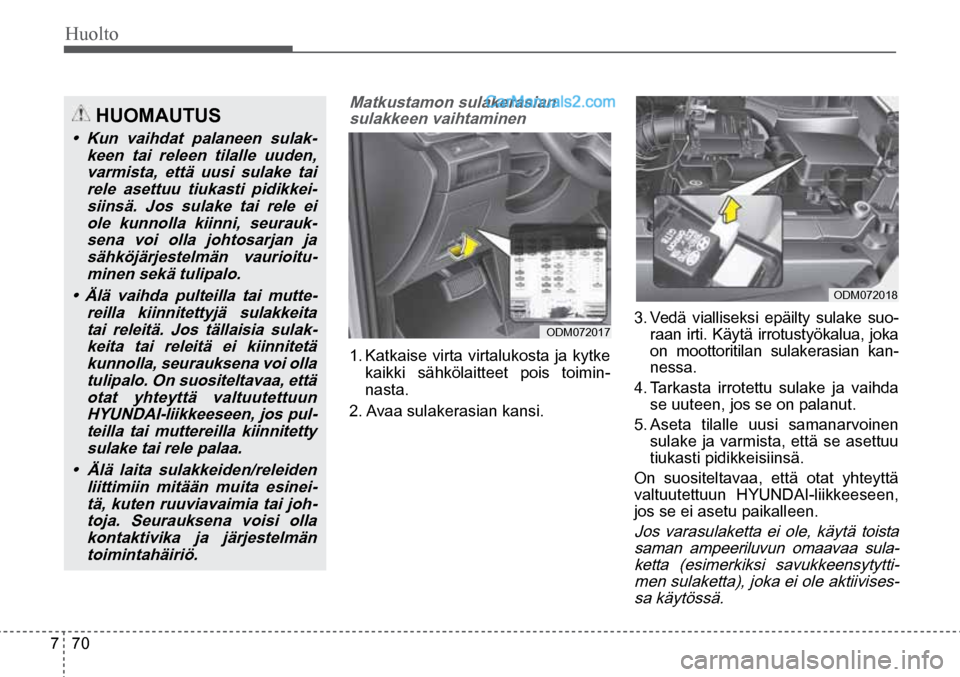

2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

Huolto
7 70
ODM072017
ODM072018
HUOMAUTUS
• Kun vaihdat palaneen sulak-
keen tai releen tilalle uuden,
varmista, että uusi sulake tai
rele asettuu tiukasti pidikkei-
siinsä. Jos sulake tai rele ei
ole kunnolla kiinni, seurauk-
sena voi olla johtosarjan ja sähköjärjestelmän vaurioitu-
minen sekä tulipalo.
• Älä vaihda pulteilla tai mutte-
reilla kiinnitettyjä sulakkeita
tai releitä. Jos tällaisia sulak-
keita tai releitä ei kiinnitetä
kunnolla, seurauksena voi olla
tulipalo. On suositeltavaa, että otat yhteyttä valtuutettuun HYUNDAI-liikkeeseen, jos pul-
teilla tai muttereilla kiinnitetty
sulake tai rele palaa.
• Älä laita sulakkeiden/releiden
liittimiin mitään muita esinei- tä, kuten ruuviavaimia tai joh-
toja. Seurauksena voisi olla
kontaktivika ja järjestelmän
toimintahäiriö. Matkustamon sulakerasian
sulakkeen vaihtaminen
1. Katkaise virta virtalukosta ja kytke
kaikki sähkölaitteet pois toimin-
nasta.
2. Avaa sulakerasian kansi. 3.
Vedä vialliseksi epäilty sulake suo-
raan irti. Käytä irrotustyökalua, joka
on moottoritilan sulakerasian kan-
nessa.
4. Tarkasta irrotettu sulake ja vaihda
se uuteen, jos se on palanut.
5. Aseta tilalle uusi samanarvoinen
sulake ja varmista, että se asettuu
tiukasti pidikkeisiinsä.
On suositeltavaa, että otat yhteyttä
valtuutettuun HYUNDAI-liikkeeseen,
jos se ei asetu paikalleen.
Jos varasulaketta ei ole, käytä toista saman ampeeriluvun omaavaa sula-ketta (esimerkiksi savukkeensytytti-men sulaketta), joka ei ole aktiivises-sa käytössä.

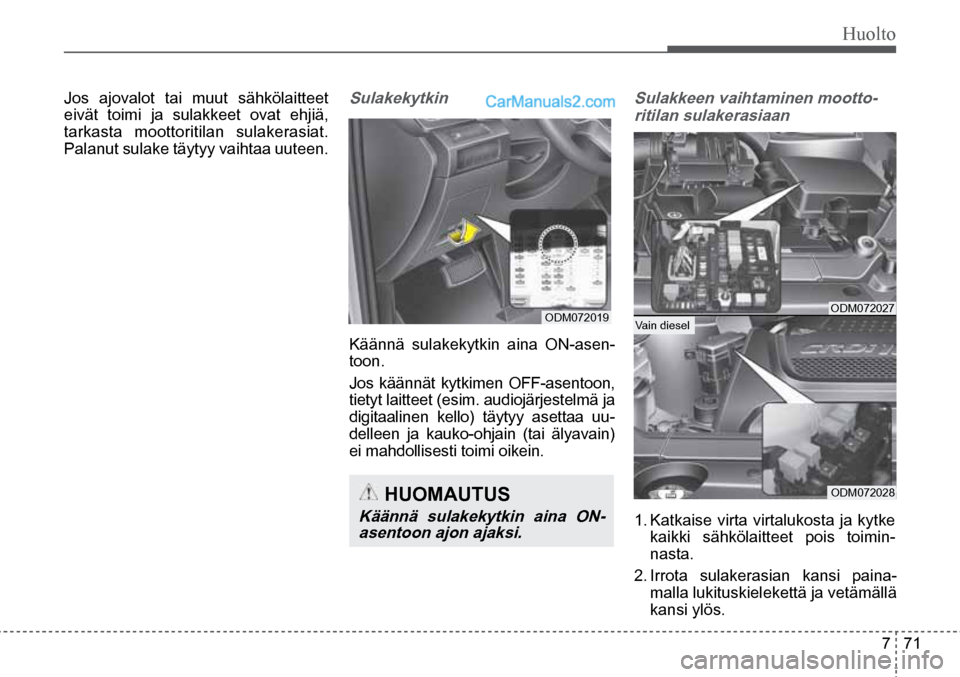

Huolto
7 71
ODM072019
HUOMAUTUS
Käännä sulakekytkin aina ON-
asentoon ajon ajaksi.
Vain diesel ODM072027
ODM072028
Jos ajovalot tai muut sähkölaitteet
eivät toimi ja sulakkeet ovat ehjiä,
tarkasta moottoritilan sulakerasiat.
Palanut sulake täytyy vaihtaa uuteen. Sulakekytkin
Käännä sulakekytkin aina ON-asen -
toon.
Jos käännät kytkimen OFF-asentoon,
tietyt laitteet (esim. audiojärjestelmä ja
digitaalinen kello) täytyy asettaa uu-
delleen ja kauko-ohjain (tai älyavain)
ei mahdollisesti toimi oikein.
Sulakkeen vaihtaminen mootto-
ritilan sulakerasiaan
1. Katkaise virta virtalukosta ja kytke
kaikki sähkölaitteet pois toimin-
nasta.
2. Irrota sulakerasian kansi paina -
malla lukituskielekettä ja vetämällä
kansi ylös.

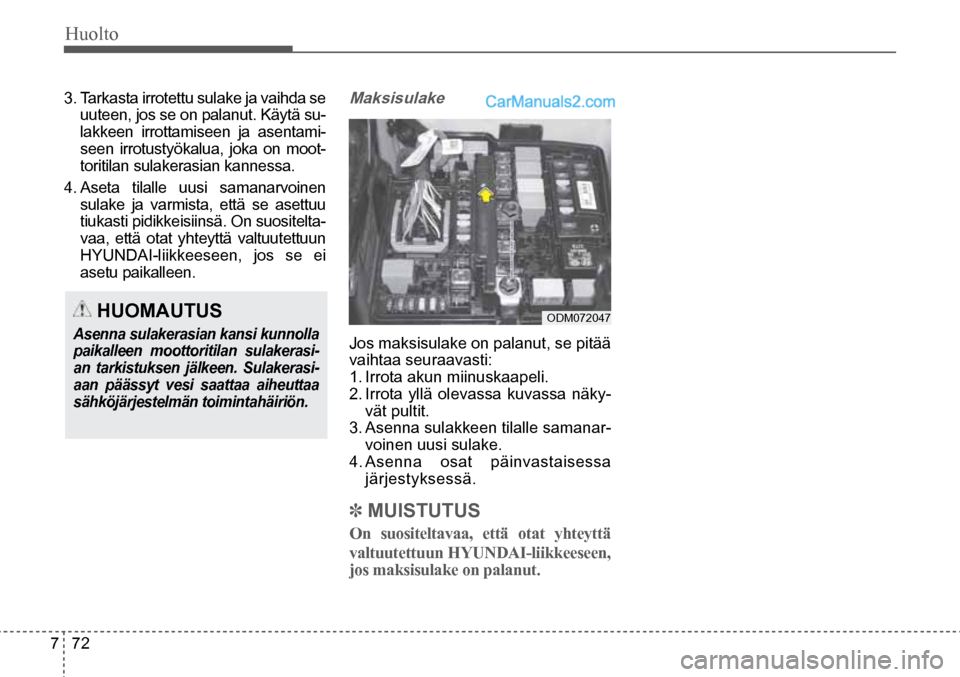

Huolto
7 72
HUOMAUTUS
Asenna sulakerasian kansi kunnolla
paikalleen moottoritilan sulakerasi-
an tarkistuksen jälkeen. Sulakerasi-
aan päässyt vesi saattaa aiheuttaa
sähköjärjestelmän toimintahäiriön.
ODM072047
3. Tarkasta irrotettu sulake ja vaihda se
uuteen, jos se on palanut. Käytä su-
lakkeen irrottamiseen ja asentami-
seen irrotustyökalua, joka on moot-
toritilan sulakerasian kannessa.
4. Aseta tilalle uusi samanarvoinen
sulake ja varmista, että se asettuu
tiukasti pidikkeisiinsä. On suositelta-
vaa, että otat yhteyttä valtuutettuun
HYUNDAI-liikkeeseen, jos se ei
asetu paikalleen. Maksisulake
Jos maksisulake on palanut, se pitää
vaihtaa seuraavasti:
1. Irrota akun miinuskaapeli.
2. Irrota yllä olevassa kuvassa näky-
vät pultit.
3. Asenna sulakkeen tilalle samanar -
voinen uusi sulake.
4. Asenna osat päinvastaisessa
järjestyksessä.
✽ MUISTUTUS
On suositeltavaa, että otat yhteyttä
valtuutettuun HYUNDAI-liikkeeseen,
jos maksisulake on palanut.

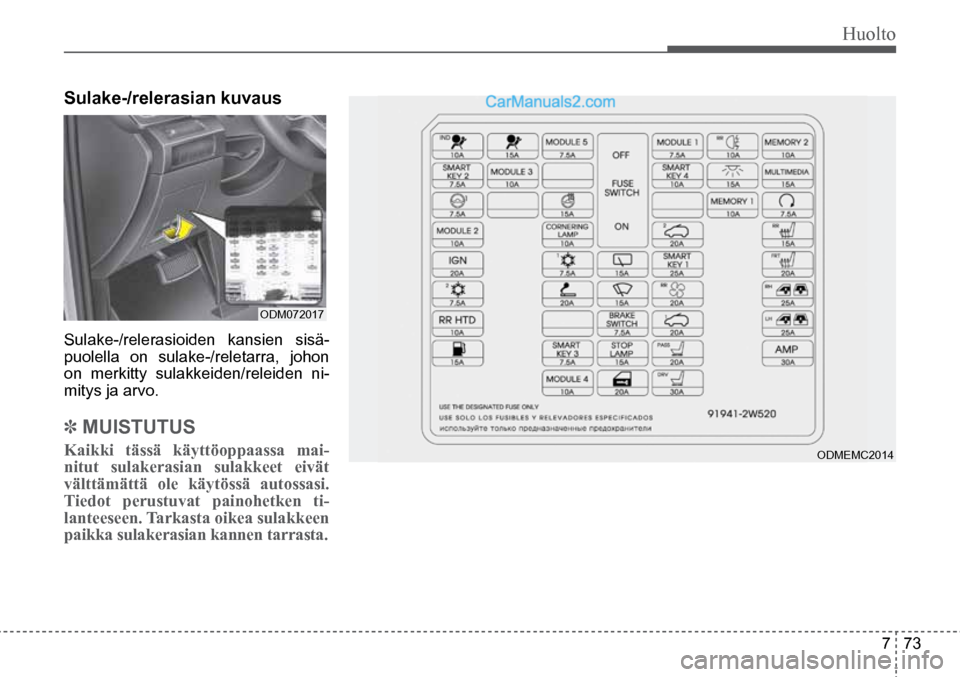

Huolto
7 73
ODM072017
ODMEMC2014
Sulake-/relerasian kuvaus
Sulake-/relerasioiden kansien sisä-
puolella on sulake-/reletarra, johon
on merkitty sulakkeiden/releiden ni-
mitys ja arvo.
✽ MUISTUTUS
Kaikki tässä käyttöoppaassa mai-
nitut sulakerasian sulakkeet eivät
välttämättä ole käytössä autossasi.
Tiedot perustuvat painohetken ti-
lanteeseen. Tarkasta oikea sulakkeen
paikka sulakerasian kannen tarrasta.

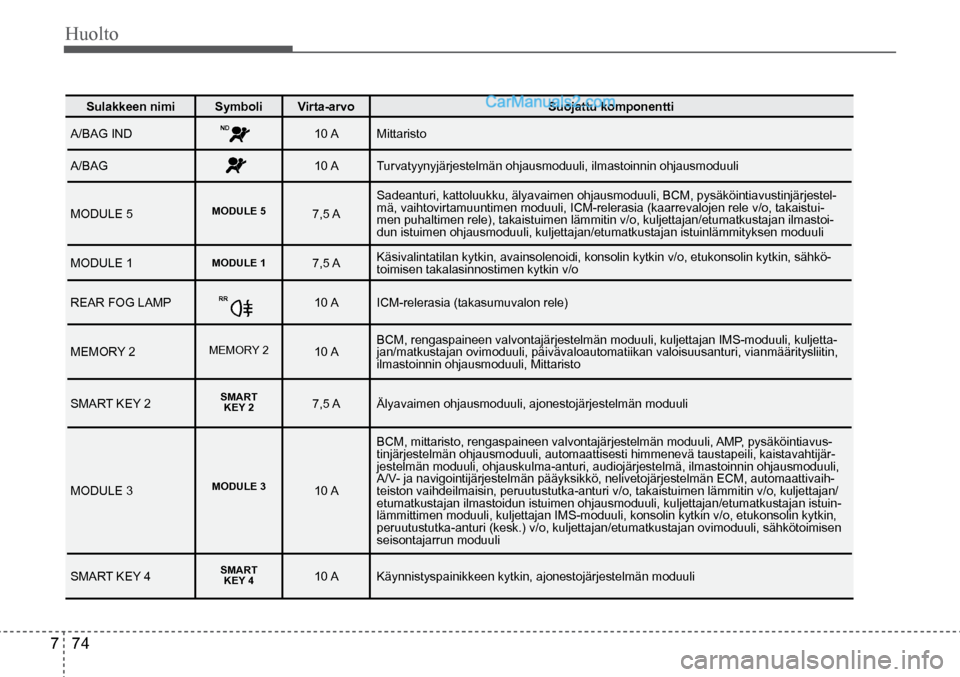

Huolto
7 74
Sulakkeen nimi Symboli Virta-arvo Suojattu komponentti
A/BAG IND
10 A Mittaristo
A/BAG
10 A Turvatyynyjärjestelmän ohjausmoduuli, ilmastoinnin ohjausmoduuli
MODULE 5
MODULE 57,5 A Sadeanturi, kattoluukku, älyavaimen ohjausmoduuli, BCM, pysäköi\
ntiavustinjärjestel-
mä, vaihtovirtamuuntimen moduuli, ICM-relerasia (kaarrevalojen rele \
v/o, takaistui-
men puhaltimen rele), takaistuimen lämmitin v/o, kuljettajan/etumatk\
ustajan ilmastoi-
dun istuimen ohjausmoduuli, kuljettajan/etumatkustajan istuinlämmityk\
sen moduuli
MODULE 1
MODULE 17,5 A Käsivalintatilan kytkin, avainsolenoidi, konsolin kytkin v/o, etukons\
olin kytkin, sähkö-
toimisen takalasinnostimen kytkin v/o
REAR FOG LAMP 10 AICM-relerasia (takasumuvalon rele)
MEMORY 2
MEMORY 2 10 A BCM, rengaspaineen valvontajärjestelmän moduuli, kuljettajan IMS-m\
oduuli, kuljetta-
jan/matkustajan ovimoduuli, päivävaloautomatiikan valoisuusanturi,\
vianmääritysliitin,
ilmastoinnin ohjausmoduuli, Mittaristo
SMART KEY 2
SMART KEY 27,5 A Älyavaimen ohjausmoduuli, ajonestojärjestelmän moduuli
MODULE 3
MODULE 310 A BCM, mittaristo, rengaspaineen valvontajärjestelmän moduuli, AMP, pysäköintiavus-
tinjärjestelmän ohjausmoduuli, automaattisesti himmenevä tausta\
peili, kaistavahtijär-
jestelmän moduuli, ohjauskulma-anturi, audiojärjestelmä, ilmast\
oinnin ohjausmoduuli,
A/V- ja navigointijärjestelmän pääyksikkö, nelivetojärjes\
telmän ECM, automaattivaih-
teiston vaihdeilmaisin, peruutustutka-anturi v/o, takaistuimen lämmit\
in v/o, kuljettajan/
etumatkustajan ilmastoidun istuimen ohjausmoduuli, kuljettajan/etumatkus\
tajan istuin-
lämmittimen moduuli, kuljettajan IMS-moduuli, konsolin kytkin v/o, et\
ukonsolin kytkin,
peruutustutka-anturi (kesk.) v/o, kuljettajan/etumatkustajan ovimoduul\
i, sähkötoimisen
seisontajarrun moduuli
SMART KEY 4
SMART KEY 410 A Käynnistyspainikkeen kytkin, ajonestojärjestelmän moduuli
ND
RR

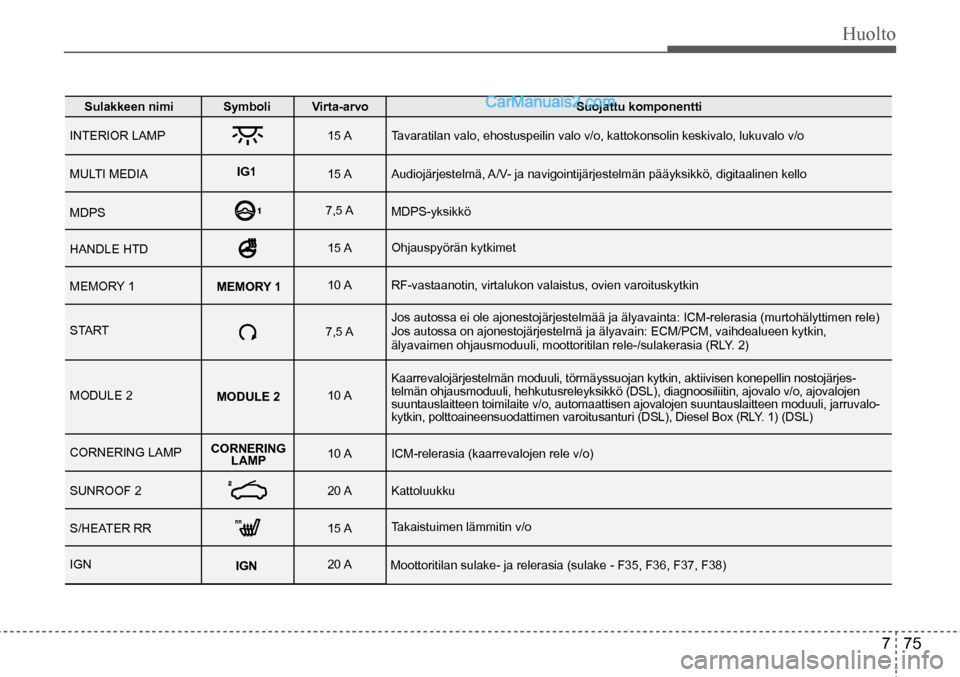

Huolto
7 75
Moottoritilan sulake- ja relerasia (sulake - F35, F36, F37, F38)
Sulakkeen nimi
INTERIOR LAMP
MULTI MEDIA
MDPS
HANDLE HTD
MEMORY 1
START
MODULE 2
CORNERING LAMP
SUNROOF 2
S/HEATER RR
IGN Symboli
Virta-arvo
15 A
15 A
7,5 A
15 A
10 A
7,5 A
10 A
10 A
20 A
15 A
20 A Suojattu komponentti
Tavaratilan valo, ehostuspeilin valo v/o, kattokonsolin keskivalo, lukuvalo v/o
Audiojärjestelmä, A/V- ja navigointijärjestelmän pääyksikkö, digitaalinen kell\
o
MDPS-yksikkö
Ohjauspyörän kytkimet
RF-vastaanotin, virtalukon valaistus, ovien varoituskytkin
Jos autossa ei ole ajonestojärjestelmää ja älyavainta: ICM-r\
elerasia (murtohälyttimen rele)
Jos autossa on ajonestojärjestelmä ja älyavain: ECM/PCM, vaihde\
alueen kytkin,
älyavaimen ohjausmoduuli, moottoritilan rele-/sulakerasia (RLY. 2)
Kaarrevalojärjestelmän moduuli, törmäyssuojan kytkin, aktiiv\
isen konepellin nostojärjes-
telmän ohjausmoduuli, hehkutusreleyksikkö (DSL), diagnoosiliitin\
, ajovalo v/o, ajovalojen
suuntauslaitteen toimilaite v/o, automaattisen ajovalojen suuntauslaitte\
en moduuli, jarruvalo-
kytkin, polttoaineensuodattimen varoitusanturi (DSL), Diesel Box (RLY. 1) (DSL)
ICM-relerasia (kaarrevalojen rele v/o)
Kattoluukku
Takaistuimen lämmitin v/o
IG1
MEMORY 1
MODULE 2
IGN
CORNERING
LAMP
RR

Huolto
7 76
Sulakkeen nimi
A/CON 1
WIPER RR
SMART KEY 1
S/HEATER FRT
A/CON 2
C/LIGHTER
WIPER FRT
RR BLOWER
P/WDW RH
RR DEFOGGER
BRAKE SWITCH
SUNROOF 1 Symboli
Virta-arvo
7,5 A
15 A
25 A
20 A
7,5 A 20 A
15 A
20 A
25 A
10 A
7,5 A 20 A Suojattu komponentti
Moottoritilan sulake- ja relerasia (RLY. 4/14), ilmastoinnin
ohjausmoduuli (ionisaattori), Diesel Box (RLY. 3/4)
Takalasinpyyhkimen rele, takalasin pyyhinmoottori, monitoimikytkin
Älyavaimen ohjausmoduuli
Kuljettajan/matkustajan ilmastoidun istuimen ohjausmoduuli,
kuljettajan/etumatkustajan istuinlämmityksen moduuli
Ilmastoinnin ohjausmoduuli
Etuvirtapistoke ja savukkeensytytin, tavaratilan virtapistoke
Monitoimikytkin, moottoritilan sulake- ja relerasia (RLY. 9/11)
ICM-relerasia (takaistuimen puhaltimen rele)
Kuljettajan/etumatkustajan sähkötoimisen lasinnostimen puristussuo\
jan moduuli, kuljetta-
jan/etumatkustajan ovimoduuli, oikeanpuoleisen sähkötoimisen takal\
asinnostimen kytkin,
oikeanpuoleisen sähkötoimisen takalasinnostimen puristussuojan mod\
uuli
Ilmastoinnin ohjausmoduuli
Älyavaimen ohjausmoduuli, jarruvalokytkin
Kattoluukku
SMART KEY 1
RR HTD BRAKE
SWITCH
FRT
RR
RH

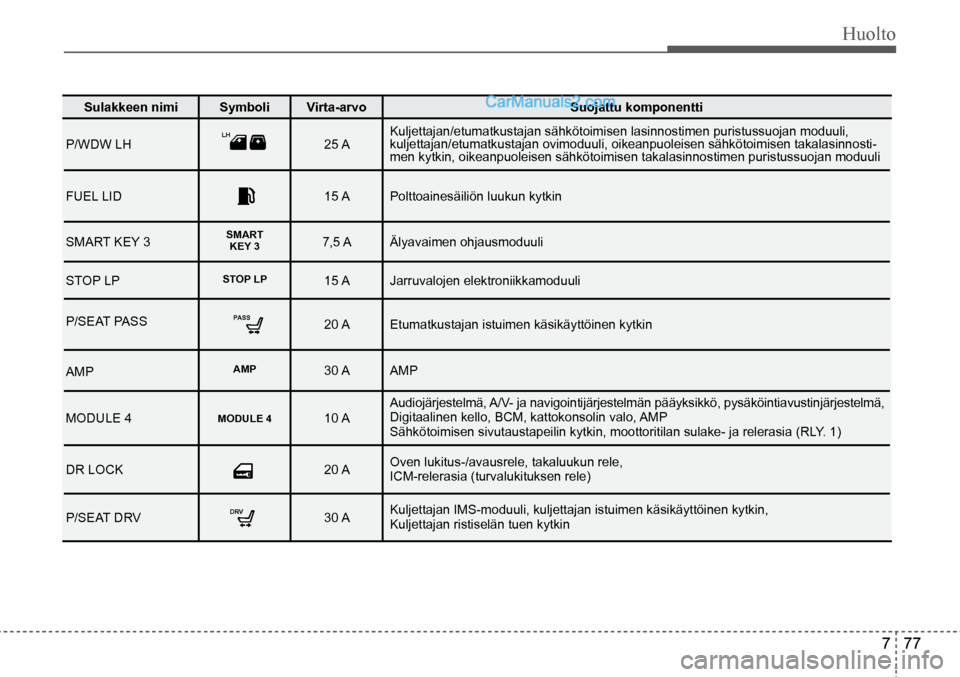

Huolto
7 77
Sulakkeen nimi Symboli Virta-arvo Suojattu komponentti
P/WDW LH

25 A Kuljettajan/etumatkustajan sähkötoimisen lasinnostimen puristussuo\
jan moduuli,

kuljettajan/etumatkustajan ovimoduuli, oikeanpuoleisen sähkötoimis\
en takalasinnosti -
men kytkin, oikeanpuoleisen sähkötoimisen takalasinnostimen purist\
ussuojan moduuli
FUEL LID

15 A Polttoainesäiliön luukun kytkin
SMART KEY 3
SMART KEY 37,5 A Älyavaimen ohjausmoduuli
STOP LP
STOP LP 15 A Jarruvalojen elektroniikkamoduuli
P/SEAT PASS

20 A Etumatkustajan istuimen käsikäyttöinen kytkin
AMP
AMP30 A AMP
MODULE 4
MODULE 410 A Audiojärjestelmä, A/V- ja navigointijärjestelmän pääyksikkö, pysäköintia\
vustinjärjestelmä,
Digitaalinen kello, BCM, kattokonsolin valo, AMP
Sähkötoimisen sivutaustapeilin kytkin, moottoritilan sulake- ja re\
lerasia (RLY. 1)
DR LOCK
20 A Oven lukitus-/avausrele, takaluukun rele,
ICM-relerasia (turvalukituksen rele)
P/SEAT DRV
30 A Kuljettajan IMS-moduuli, kuljettajan istuimen käsikäyttöinen ky\
tkin,
Kuljettajan ristiselän tuen kytkin
LH
PASS
DRV
