2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

6 15
Hätätilanteessa toimiminen
VAROITUS
Varmista, että varapyörän pidike
on kohdistettu kunnolla vara -
pyörän keskiöön, ettei varapyörä
pääse rämisemään.
Muuten varapyörä voi pudota
kannattimestaan ja aiheuttaa
onnettomuuden.
ODM062007

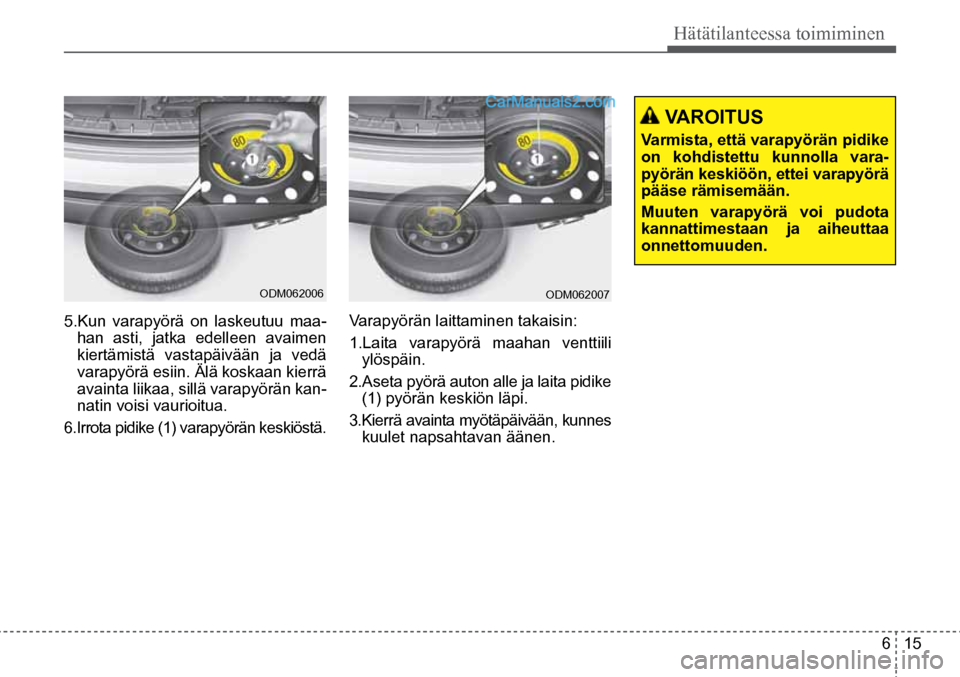

Varapyörän laittaminen takaisin:
1.Laita varapyörä maahan venttiili ylöspäin.
2.Aseta pyörä auton alle ja laita pidike (1) pyörän keskiön läpi.
3.Kierrä avainta myötäpäivään, kunnes kuulet napsahtavan äänen.
ODM062006
5.Kun varapyörä on laskeutuu maa-han asti, jatka edelleen avaimen
kiertämistä vastapäivään ja vedä
varapyörä esiin. Älä koskaan kierrä
avainta liikaa, sillä varapyörän kan-
natin voisi vaurioitua.
6.Irrota pidike (1) varapyörän keskiöstä.

6 16
Hätätilanteessa toimiminen
VAROITUS
- Pyörän vaihtaminen
• Estä auton liikkuminen pyö-
ränvaihdon aikana kiristä-
mällä seisontajarru ja asetta-
malla kiilat pyörään, joka on
vinottain vaihdettavaa pyörää
vastapäätä.
• Autossa ei saa oleskella ja
kiilojen käyttö on suositeltavaa
kaikissa pyörissä, kun autoa
nostetaan tunkilla.
1VQA4022
1VQA4023

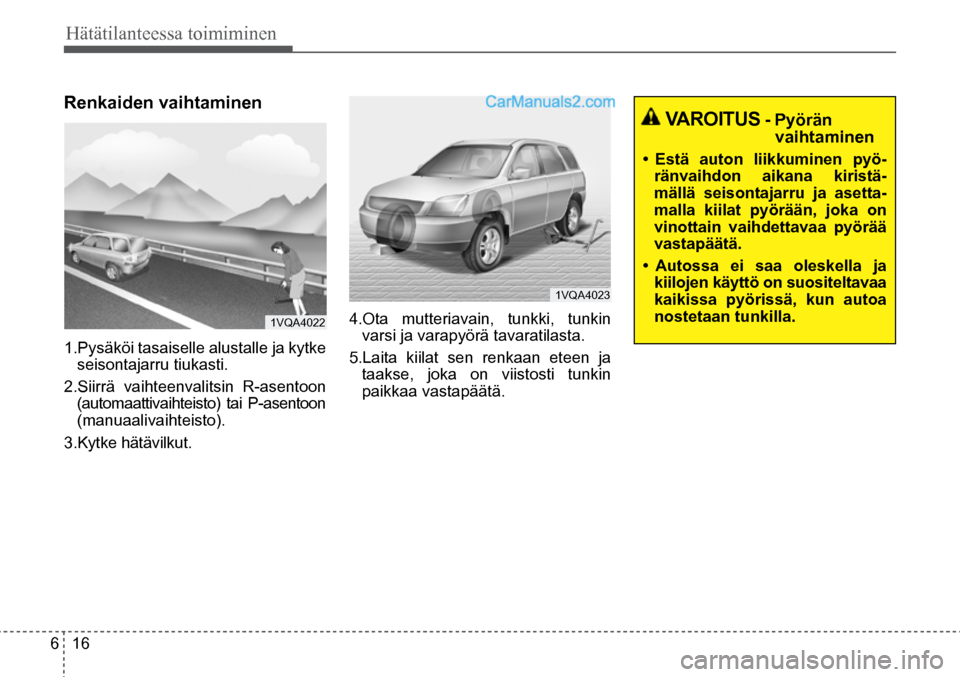

Renkaiden vaihtaminen
1.Pysäköi tasaiselle alustalle ja kytke seisontajarru tiukasti.
2.Siirrä vaihteenvalitsin R-asentoon (automaattivaihteisto) tai P-asentoon
(manuaalivaihteisto).
3.Kytke hätävilkut. 4.Ota mutteriavain, tunkki, tunkin
varsi ja varapyörä tavaratilasta.
5.Laita kiilat sen renkaan eteen ja taakse, joka on viistosti tunkin
paikkaa vastapäätä.

6 17
Hätätilanteessa toimiminen
VAROITUS
- Tunkin paikka
Käytä vammojen välttämiseksi
vain auton mukana tullutta tunk-
kia ja kiinnitä se ainoastaan sille
tarkoitettuun kiinnityskohtaan.
Älä koskaan tue tunkkia muuhun
auton osaan.

ODM062008 ODM062009 ODM062010

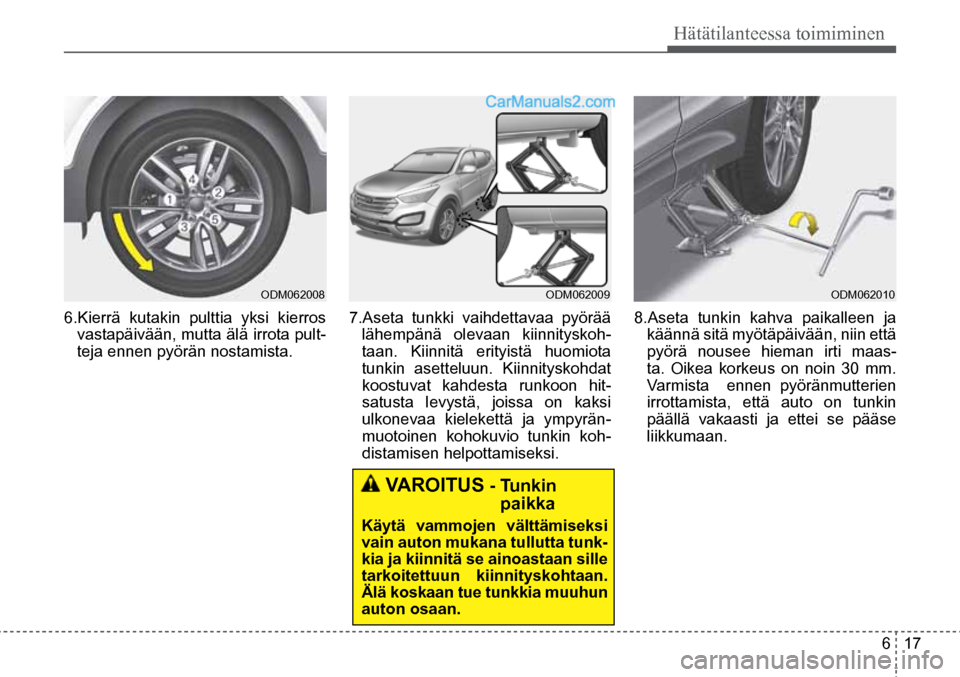

6.Kierrä kutakin pulttia yksi kierros
vastapäivään, mutta älä irrota pult-
teja ennen pyörän nostamista. 7.Aseta tunkki vaihdettavaa pyörää
lähempänä olevaan kiinnityskoh-
taan. Kiinnitä erityistä huomiota
tunkin asetteluun. Kiinnityskohdat
koostuvat kahdesta runkoon hit-
satusta levystä, joissa on kaksi
ulkonevaa kielekettä ja ympyrän-
muotoinen kohokuvio tunkin koh-
distamisen helpottamiseksi. 8.Aseta tunkin kahva paikalleen ja
käännä sitä myötäpäivään, niin että
pyörä nousee hieman irti maas-
ta. Oikea korkeus on noin 30 mm.
Varmista ennen pyöränmutterien
irrottamista, että auto on tunkin
päällä vakaasti ja ettei se pääse
liikkumaan.

6 18
Hätätilanteessa toimiminen
VAROITUS
Pyörissä saattaa olla teräviä
reunoja. Käsittele niitä varoen
mahdollisten vakavien vammojen
välttämiseksi. Varmista, ettei
pyörännavassa tai pyörässä ole
epäpuhtauksia (kuten mutaa, pi-
keä, hiekkaa tms.), jotka estäisi-
vät pyörää asettumasta kiinteästi
napaa vasten.
Poista epäpuhtaudet tarvitta-
essa. Pyöränmutterit saattavat
löystyä ja rengas irrota, jos nii -
den kiinnityspinnalla on epä-
puhtauksia. Saatat menettää
auton hallinnan pyörän irrotes-
sa ajon aikana. Tämä saattaa
johtaa onnettomuuteen, josta
aiheutuu vakavia tai kuolemaan
johtavia vammoja.

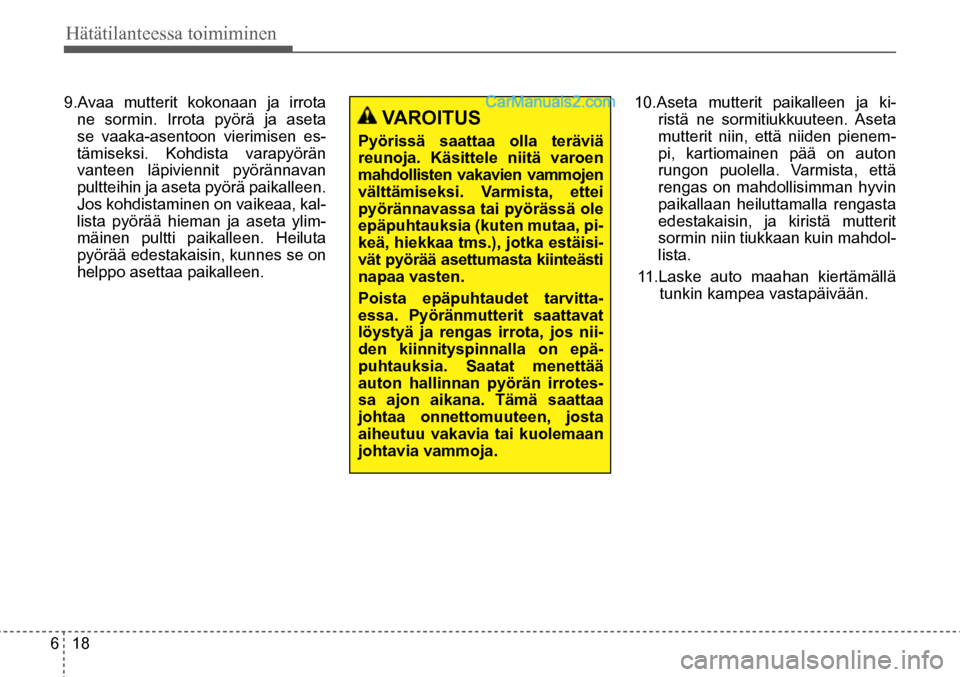

9.Avaa mutterit kokonaan ja irrota
ne sormin. Irrota pyörä ja aseta
se vaaka-asentoon vierimisen es-
tämiseksi. Kohdista varapyörän
vanteen läpiviennit pyörännavan
pultteihin ja aseta pyörä paikalleen.
Jos kohdistaminen on vaikeaa, kal-
lista pyörää hieman ja aseta ylim-
mäinen pultti paikalleen. Heiluta
pyörää edestakaisin, kunnes se on
helppo asettaa paikalleen. 10.Aseta mutterit paikalleen ja ki-
ristä ne sormitiukkuuteen. Aseta
mutterit niin, että niiden pienem-
pi, kartiomainen pää on auton
rungon puolella. Varmista, että
rengas on mahdollisimman hyvin
paikallaan heiluttamalla rengasta
edestakaisin, ja kiristä mutterit
sormin niin tiukkaan kuin mahdol-
lista.
11.Laske auto maahan kiertämällä tunkin kampea vastapäivään.

6 19
Hätätilanteessa toimiminen
HUOMAUTUS
Pyörien muttereissa ja pyörän- navan pulteissa on metrijär-jestelmän mukaiset kierteet. Asenna mutterit aina takaisin samoille paikoille tai käytä vas-taavia muttereita, joissa on met-rijärjestelmän mukaiset kierteet. Jos asennat metrijärjestelmän mukaiseen pulttiin mutterin, jonka kierteet eivät ole met-rijärjestelmän mukaiset (tai päinvastoin), pyörä ei kiinnity pyörännapaan oikein ja pultti vaurioituu ja täytyy vaihtaa.
Suuressa osassa pyöränmut-tereita ei ole metrijärjestelmän mukaisia kierteitä. Tarkista kierteiden tyyppi tarkoin ennen asennusta. Jos et ole varma, suosittelemme, että otat yhteyttä valtuutettuun HYUNDAI-liikkee-seen.
ODM062011
Aseta mutteriavain kuvan mukaiseen
asentoon ja kiristä mutterit. Varmista,
että mutteri asettuu avaimen kantaan
kunnolla. Älä paina avaimen vartta
jalalla tai liitä siihen jatkokappaletta.
Kiristä joka toista mutteria, kunnes
kaikki mutterit ovat kireällä. Tarkista
mutterien kireys yksitellen. Kun olet
joutunut itse vaihtamaan pyörän,
mutterien tiukkuus on suositeltavaa
tarkistuttaa valtuutetussa HYUNDAI-
liikkeessä. Pyöränmutterien oikea tiukkuus:
Teräsvanne ja kevytmetallivanne:
88–108 Nm
Irrota venttiilin hattu ja tarkista ren-
gaspaine, jos sinulla on rengaspai
-
nemittari. Jos rengaspaine on liian
alhainen, aja hitaasti lähimmälle
huoltoasemalle täyttämään rengas.
Päästä ilmaa renkaasta, jos rengas -
paine on liian korkea. Aseta venttii-
linhattu aina takaisin paikalleen ren-
gaspaineen tarkistamisen ja renkaan
täyttämisen jälkeen. Renkaasta saat-
taa muuten vuotaa ilmaa. Korvaa hä-
vinnyt venttiilinhattu uudella mahdol -
lisimman pian.
Pyöränvaihdon jälkeen aseta tyhjen-
tynyt rengas aina varapyörän paikal -
le ja työkalut niille varatuille paikoille.

6 20
Hätätilanteessa toimiminen

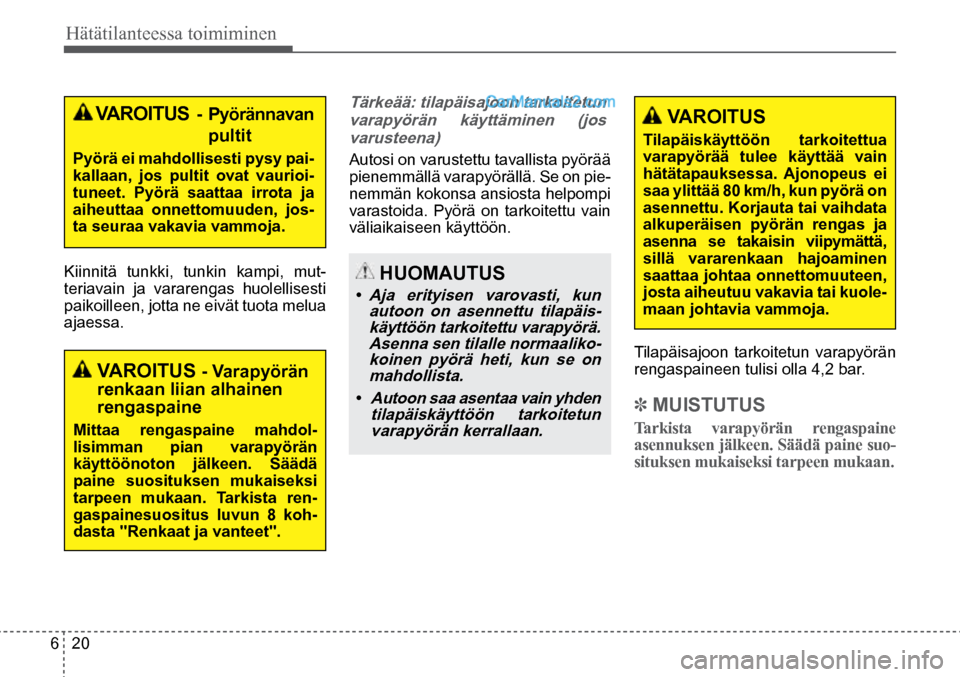

VAROITUS
- Pyörännavan pultit
Pyörä ei mahdollisesti pysy pai-
kallaan, jos pultit ovat vaurioi-
tuneet. Pyörä saattaa irrota ja
aiheuttaa onnettomuuden, jos-
ta seuraa vakavia vammoja.
VAROITUS - Varapyörän
renkaan liian alhainen
rengaspaine
Mittaa rengaspaine mahdol-
lisimman pian varapyörän
käyttöönoton jälkeen. Säädä
paine suosituksen mukaiseksi
tarpeen mukaan. Tarkista ren-
gaspainesuositus luvun 8 koh-
dasta "Renkaat ja vanteet".
HUOMAUTUS
• Aja erityisen varovasti, kun autoon on asennettu tilapäis-käyttöön tarkoitettu varapyörä. Asenna sen tilalle normaaliko-koinen pyörä heti, kun se on mahdollista.
• Autoon saa asentaa vain yhden
tilapäiskäyttöön tarkoitetun varapyörän kerrallaan.
VAROITUS
Tilapäiskäyttöön tarkoitettua
varapyörää tulee käyttää vain
hätätapauksessa. Ajonopeus ei
saa ylittää 80 km/h, kun pyörä on
asennettu. Korjauta tai vaihdata
alkuperäisen pyörän rengas ja
asenna se takaisin viipymättä,
sillä vararenkaan hajoaminen
saattaa johtaa onnettomuuteen,
josta aiheutuu vakavia tai kuole-
maan johtavia vammoja.
Kiinnitä tunkki, tunkin kampi, mut-
teriavain ja vararengas huolellisesti
paikoilleen, jotta ne eivät tuota melua
ajaessa.
Tärkeää: tilapäisajoon tarkoitetun
varapyörän käyttäminen (jos varusteena)
Autosi on varustettu tavallista pyörää
pienemmällä varapyörällä. Se on pie-
nemmän kokonsa ansiosta helpompi
varastoida. Pyörä on tarkoitettu vain
väliaikaiseen käyttöön.
Tilapäisajoon tarkoitetun varapyörän
rengaspaineen tulisi olla 4,2 bar.
✽ MUISTUTUS
Tarkista varapyörän rengaspaine
asennuksen jälkeen. Säädä paine suo-
situksen mukaiseksi tarpeen mukaan.

6 21
Hätätilanteessa toimiminen

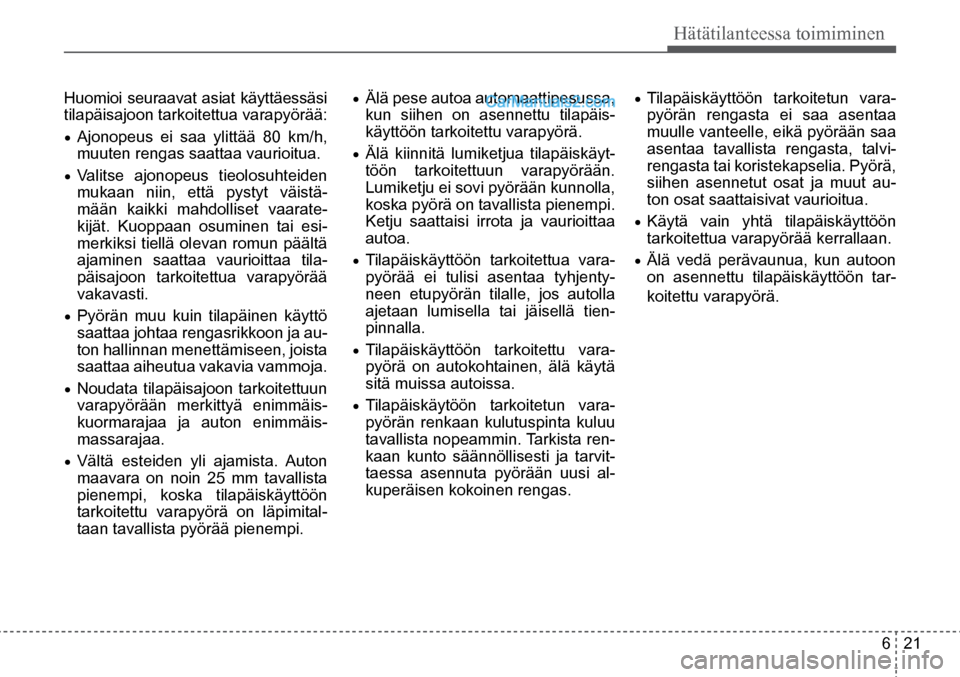

Huomioi seuraavat asiat käyttäessäsi
tilapäisajoon tarkoitettua varapyörää:
• Ajonopeus ei saa ylittää 80 km/h,
muuten rengas saattaa vaurioitua.
• Valitse ajonopeus tieolosuhteiden
mukaan niin, että pystyt väistä-
mään kaikki mahdolliset vaarate-
kijät. Kuoppaan osuminen tai esi-
merkiksi tiellä olevan romun päältä
ajaminen saattaa vaurioittaa tila-
päisajoon tarkoitettua varapyörää
vakavasti.
• Pyörän muu kuin tilapäinen käyttö
saattaa johtaa rengasrikkoon ja au-
ton hallinnan menettämiseen, joista
saattaa aiheutua vakavia vammoja.
• Noudata tilapäisajoon tarkoitettuun
varapyörään merkittyä enimmäis -
kuormarajaa ja auton enimmäis -
massarajaa.
• Vältä esteiden yli ajamista. Auton
maavara on noin 25 mm tavallista
pienempi, koska tilapäiskäyttöön
tarkoitettu varapyörä on läpimital -
taan tavallista pyörää pienempi.
• Älä pese autoa automaattipesussa,
kun siihen on asennettu tilapäis -
käyttöön tarkoitettu varapyörä.
• Älä kiinnitä lumiketjua tilapäiskäyt -
töön tarkoitettuun varapyörään.
Lumiketju ei sovi pyörään kunnolla,
koska pyörä on tavallista pienempi.
Ketju saattaisi irrota ja vaurioittaa
autoa.
• Tilapäiskäyttöön tarkoitettua vara-
pyörää ei tulisi asentaa tyhjenty-
neen etupyörän tilalle, jos autolla
ajetaan lumisella tai jäisellä tien-
pinnalla.
• Tilapäiskäyttöön tarkoitettu vara-
pyörä on autokohtainen, älä käytä
sitä muissa autoissa.
• Tilapäiskäytöön tarkoitetun vara-
pyörän renkaan kulutuspinta kuluu
tavallista nopeammin. Tarkista ren-
kaan kunto säännöllisesti ja tarvit-
taessa asennuta pyörään uusi al-
kuperäisen kokoinen rengas.
• Tilapäiskäyttöön tarkoitetun vara-
pyörän rengasta ei saa asentaa
muulle vanteelle, eikä pyörään saa
asentaa tavallista rengasta, talvi-
rengasta tai koristekapselia. Pyörä,
siihen asennetut osat ja muut au-
ton osat saattaisivat vaurioitua.
• Käytä vain yhtä tilapäiskäyttöön
tarkoitettua varapyörää kerrallaan.
• Älä vedä perävaunua, kun autoon
on asennettu tilapäiskäyttöön tar-
koitettu varapyörä.

6 22
Hätätilanteessa toimiminen
HUOMAUTUS
-
Paikkaussarja riittää vain
yhden renkaan paikkaukseen
Jos kaksi tai useampia renkaita
on tyhjentynyt, älä käytä ren-kaanpaikkaussarjaa, sillä sen sisältämä paikkausainepullo riit-tää vain yhden renkaan paikkaa-miseen.
VAROITUS - Renkaan
kyljen vauriot
Älä käytä renkaanpaikkaussar -
jaa renkaiden kyljissä olevien
reikien korjaamiseen. Seurauk-
sena voisi olla renkaan tyhjene-
misestä johtuva onnettomuus.
VAROITUS - Vain
väliaikainen korjaus
Korjauta rengas viipymättä.
Renkaanpaikkaussarjalla pai-
kattu rengas saattaa tyhjentyä
milloin tahansa.
ODMEEM2001
OANNDR2002

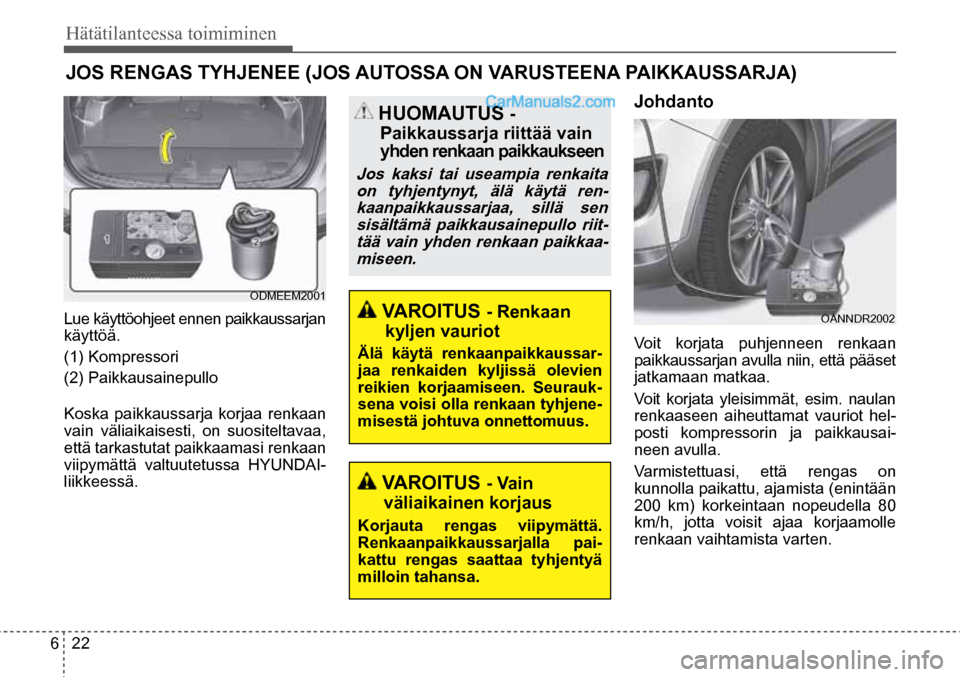

JOS RENGAS TYHJENEE (JOS AUTOSSA ON VARUSTEENA PAIKKAUSSARJA)
Lue käyttöohjeet ennen paikkaussarjan
käyttöä.
(1) Kompressori
(2) Paikkausainepullo
Koska paikkaussarja korjaa renkaan
vain väliaikaisesti, on suositeltavaa,
että tarkastutat paikkaamasi renkaan
viipymättä valtuutetussa HYUNDAI-
liikkeessä.
Johdanto
Voit korjata puhjenneen renkaan
paikkaussarjan avulla niin, että pääset
jatkamaan matkaa.
Voit korjata yleisimmät, esim. naulan
renkaaseen aiheuttamat vauriot hel-
posti kompressorin ja paikkausai-
neen avulla.
Varmistettuasi, että rengas on
kunnolla paikattu, ajamista (enintään
200 km) korkeintaan nopeudella 80
km/h, jotta voisit ajaa korjaamolle
renkaan vaihtamista varten.
