2016 Hyundai Santa Fe Omistajan Käsikirja (in Finnish)

Auton ominaisuudet

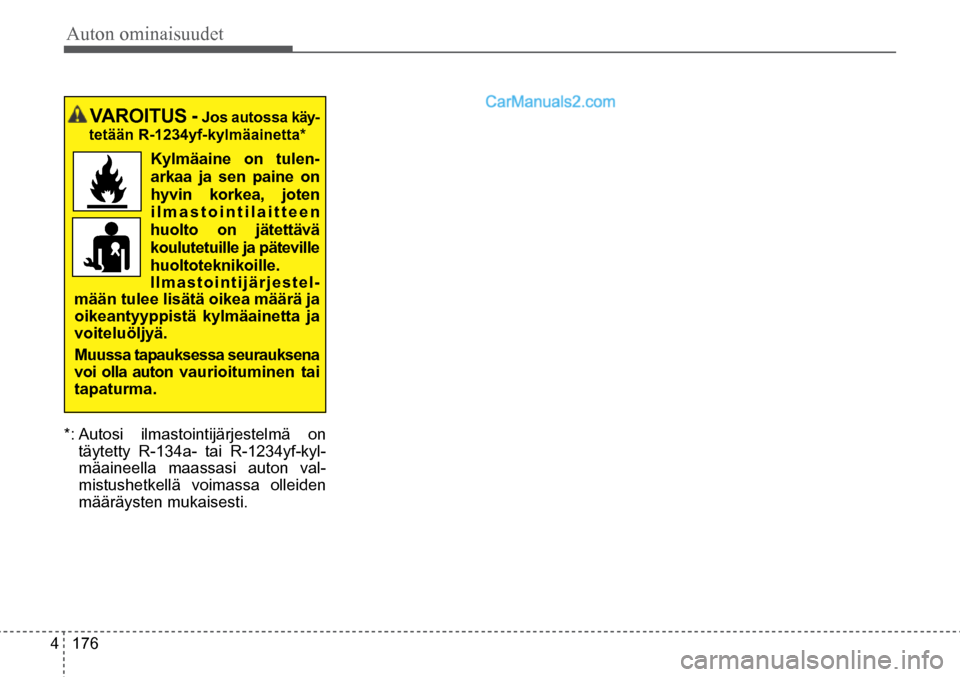

4 176
VAROITUS - Jos autossa käy -
tetään R-1234yf-kylmäainetta*
Kylmäaine on tulen-
arkaa ja sen paine on
hyvin korkea, joten
ilmastointilaitteen
huolto on jätettävä
koulutetuille ja päteville
huoltoteknikoille.
Ilmastointijärjestel -
mään tulee lisätä oikea määrä ja
oikeantyyppistä kylmäainetta ja
voiteluöljyä.
Muussa tapauksessa seurauksena
voi olla auton vaurioituminen tai
tapaturma.
*: Autosi ilmastointijärjestelmä on
täytetty R-134a- tai R-1234yf-kyl-
mäaineella maassasi auton val-
mistushetkellä voimassa olleiden
määräysten mukaisesti.

Auton ominaisuudet

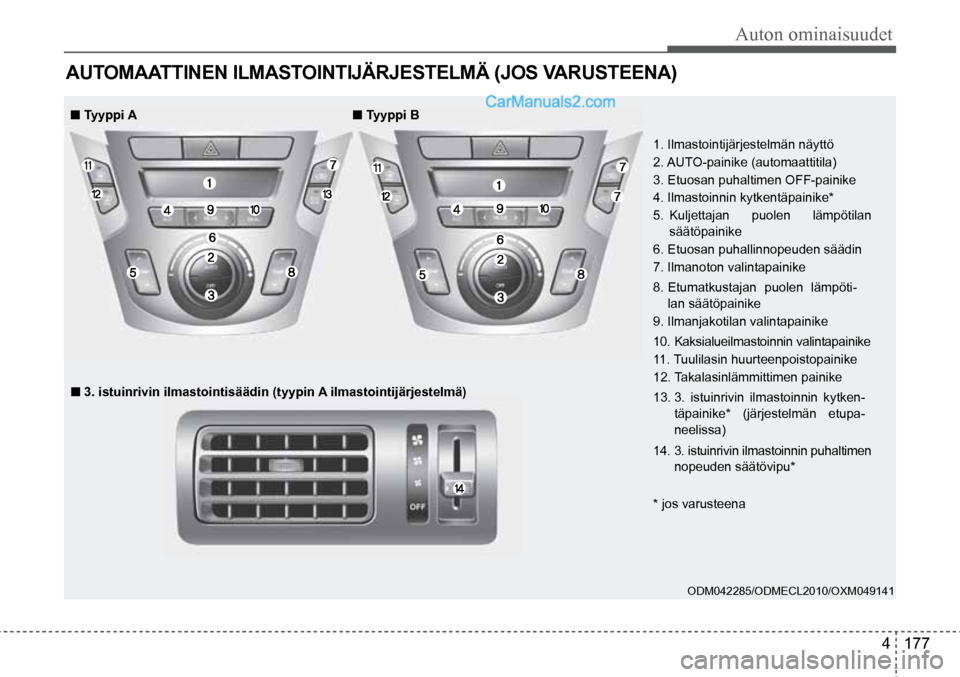

4 177
AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ (JOS VARUSTEENA)
■ Tyyppi A ■ Tyyppi B
■ 3. istuinrivin ilmastointisäädin (tyypin A ilmastointijärjestelmä) 1. Ilmastointijärjestelmän näyttö
2. AUTO-painike (automaattitila)
3. Etuosan puhaltimen OFF-painike
4. Ilmastoinnin kytkentäpainike*
5.
Kuljettajan puolen lämpötilan
säätöpainike
6. Etuosan puhallinnopeuden säädin
7. Ilmanoton valintapainike
8. Etumatkustajan puolen lämpöti -
lan säätöpainike
9. Ilmanjakotilan valintapainike
10. Kaksialueilmastoinnin valintapainike
11. Tuulilasin huurteenpoistopainike
12. Takalasinlämmittimen painike
13. 3. istuinrivin ilmastoinnin kytken-
täpainike* (järjestelmän etupa-
neelissa)
14. 3. istuinrivin ilmastoinnin puhaltimen
nopeuden säätövipu*
* jos varusteena
ODM042285/ODMECL2010/OXM049141

Auton ominaisuudet

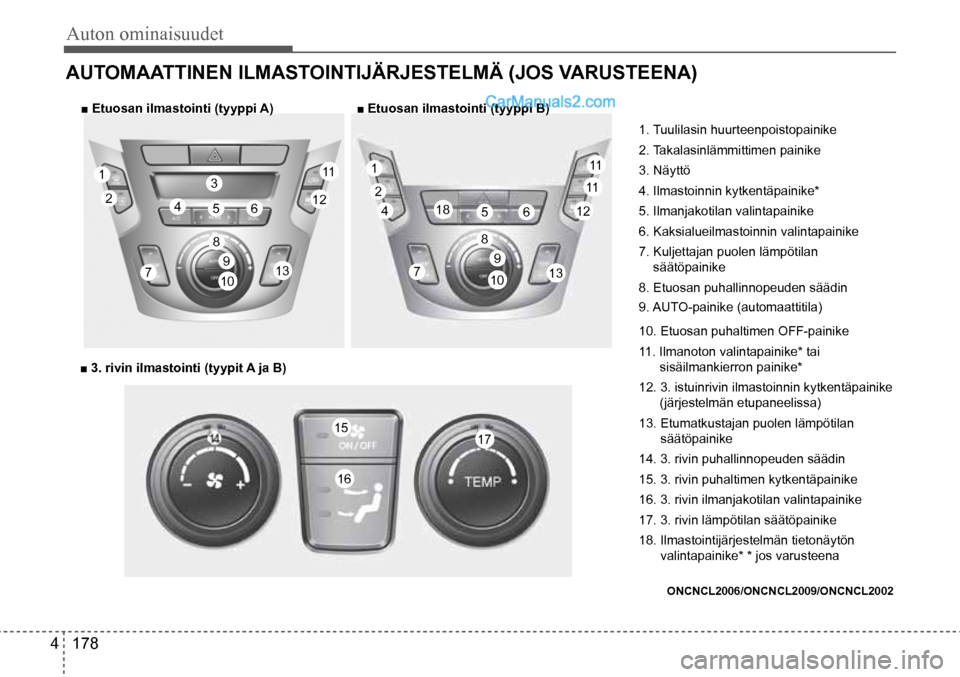

4 178
AUTOMAATTINEN ILMASTOINTIJÄRJESTELMÄ (JOS VARUSTEENA)
■ Etuosan ilmastointi (tyyppi A) ■ Etuosan ilmastointi (tyyppi B)
■ 3. rivin ilmastointi (tyypit A ja B) 1. Tuulilasin huurteenpoistopainike
2. Takalasinlämmittimen painike
3. Näyttö
4. Ilmastoinnin kytkentäpainike*
5. Ilmanjakotilan valintapainike
6. Kaksialueilmastoinnin valintapainike
7. Kuljettajan puolen lämpötilan

säätöpainike
8. Etuosan puhallinnopeuden säädin
9. AUTO-painike (automaattitila)
10. Etuosan puhaltimen OFF-painike
11. Ilmanoton valintapainike* tai
sisäilmankierron painike*
12. 3. istuinrivin ilmastoinnin kytkentäpainike (järjestelmän etupaneelissa)
13. Etumatkustajan puolen lämpötilan
säätöpainike
14. 3. rivin puhallinnopeuden säädin
15. 3. rivin puhaltimen kytkentäpainike
16. 3. rivin ilmanjakotilan valintapainike
17. 3. rivin lämpötilan säätöpainike
18. Ilmastointijärjestelmän tietonäytön
valintapainike* * jos varusteena
ONCNCL2006/ONCNCL2009/ONCNCL2002
2
1
24456
8
9
3
56
1
8
97710
18
1013
1715
16
11
11
12
13
12
11

Auton ominaisuudet

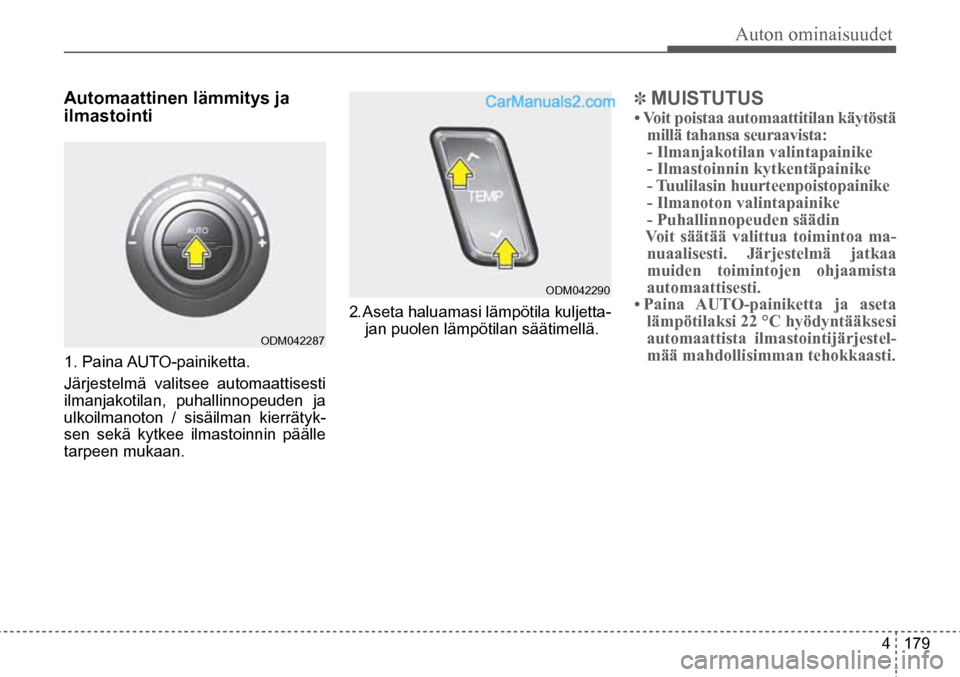

4 179
ODM042287
1. Paina AUTO-painiketta.
Järjestelmä valitsee automaattisesti
ilmanjakotilan, puhallinnopeuden ja
ulkoilmanoton / sisäilman kierrätyk-
sen sekä kytkee ilmastoinnin päälle
tarpeen mukaan.
ODM042290
Automaattinen lämmitys ja
ilmastointi
2. Aseta haluamasi lämpötila kuljetta-
jan puolen lämpötilan säätimellä.
✽ MUISTUTUS
• Voit poistaa automaattitilan käytöstä millä tahansa seuraavista:
- Ilmanjakotilan valintapainike
- Ilmastoinnin kytkentäpainike
- Tuulilasin huurteenpoistopainike
- Ilmanoton valintapainike
- Puhallinnopeuden säädin
Voit säätää valittua toimintoa ma- nuaalisesti. Järjestelmä jatkaa
muiden toimintojen ohjaamista
automaattisesti.
• Paina AUTO-painiketta ja aseta lämpötilaksi 22 °C hyödyntääksesi
automaattista ilmastointijärjestel-
mää mahdollisimman tehokkaasti.

Auton ominaisuudet

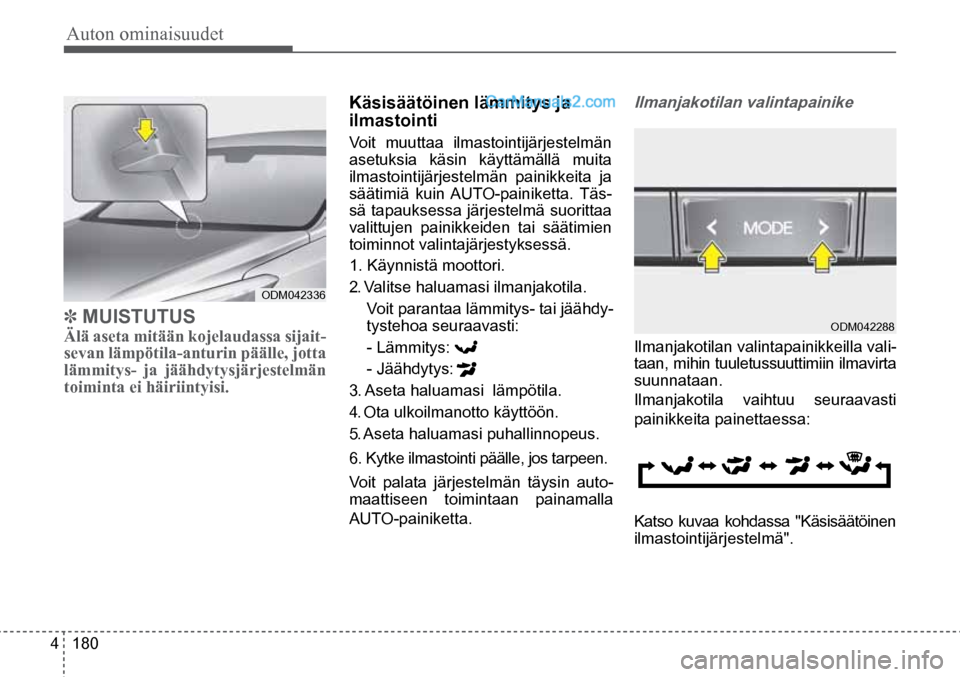

4 180
ODM042336
ODM042288 ✽ MUISTUTUS
Älä aseta mitään kojelaudassa sijait-
sevan lämpötila-anturin päälle, jotta
lämmitys- ja jäähdytysjärjestelmän
toiminta ei häiriintyisi.
Käsisäätöinen lämmitys ja
ilmastointi
Voit muuttaa ilmastointijärjestelmän
asetuksia käsin käyttämällä muita
ilmastointijärjestelmän painikkeita ja
säätimiä kuin AUTO-painiketta. Täs-
sä tapauksessa järjestelmä suorittaa
valittujen painikkeiden tai säätimien
toiminnot valintajärjestyksessä.
1. Käynnistä moottori.
2. Valitse haluamasi ilmanjakotila.
Voit parantaa lämmitys- tai jäähdy-
tystehoa seuraavasti:
- Lämmitys:
- Jäähdytys:
3. Aseta haluamasi lämpötila.
4. Ota ulkoilmanotto käyttöön.
5. Aseta haluamasi puhallinnopeus.
6. Kytke ilmastointi päälle, jos tarpeen.
Voit palata järjestelmän täysin auto-
maattiseen toimintaan painamalla
AUTO-painiketta.
Ilmanjakotilan valintapainike
Ilmanjakotilan valintapainikkeilla vali-
taan, mihin tuuletussuuttimiin ilmavirta
suunnataan.
Ilmanjakotila vaihtuu seuraavasti
painikkeita painettaessa:
Katso kuvaa kohdassa "Käsisäätöinen
ilmastointijärjestelmä".

Auton ominaisuudet

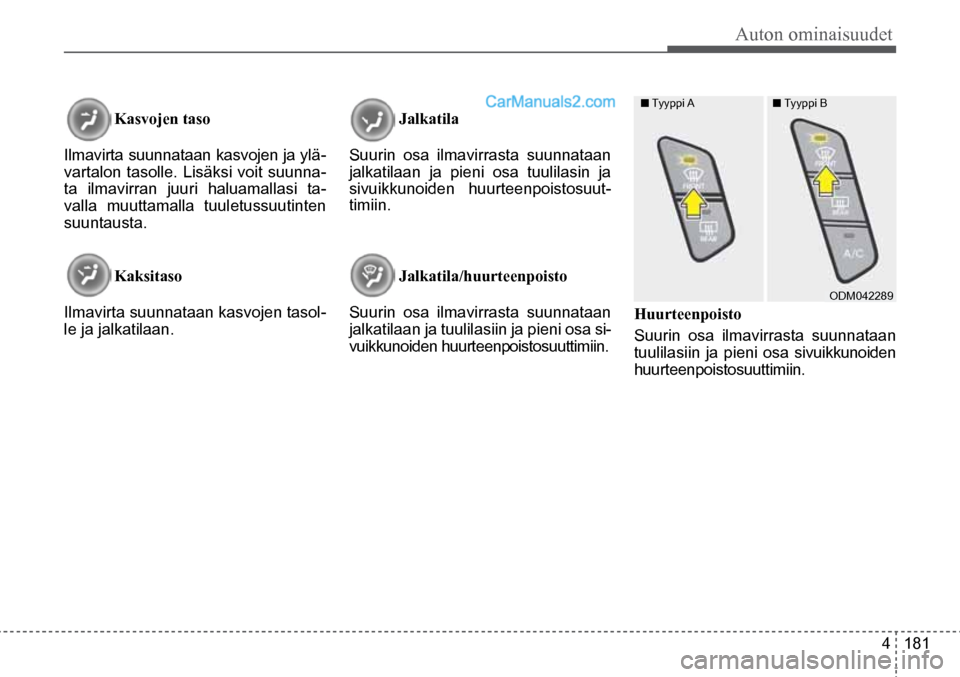

4 181
■ Tyyppi A ■ Tyyppi B
ODM042289
Kasvojen taso
Ilmavirta suunnataan kasvojen ja ylä -
vartalon tasolle. Lisäksi voit suunna -
ta ilmavirran juuri haluamallasi ta-
valla muuttamalla tuuletussuutinten
suuntausta.
Kaksitaso
Ilmavirta suunnataan kasvojen tasol-
le ja jalkatilaan. Jalkatila
Suurin osa ilmavirrasta suunnataan
jalkatilaan ja pieni osa tuulilasin ja
sivuikkunoiden huurteenpoistosuut-
timiin.
Jalkatila/huurteenpoisto
Suurin osa ilmavirrasta suunnataan
jalkatilaan ja tuulilasiin ja pieni osa si -
vuikkunoiden huurteenpoistosuuttimiin. Huurteenpoisto
Suurin osa ilmavirrasta suunnataan
tuulilasiin ja pieni osa sivuikkunoiden
huurteenpoistosuuttimiin.

Auton ominaisuudet

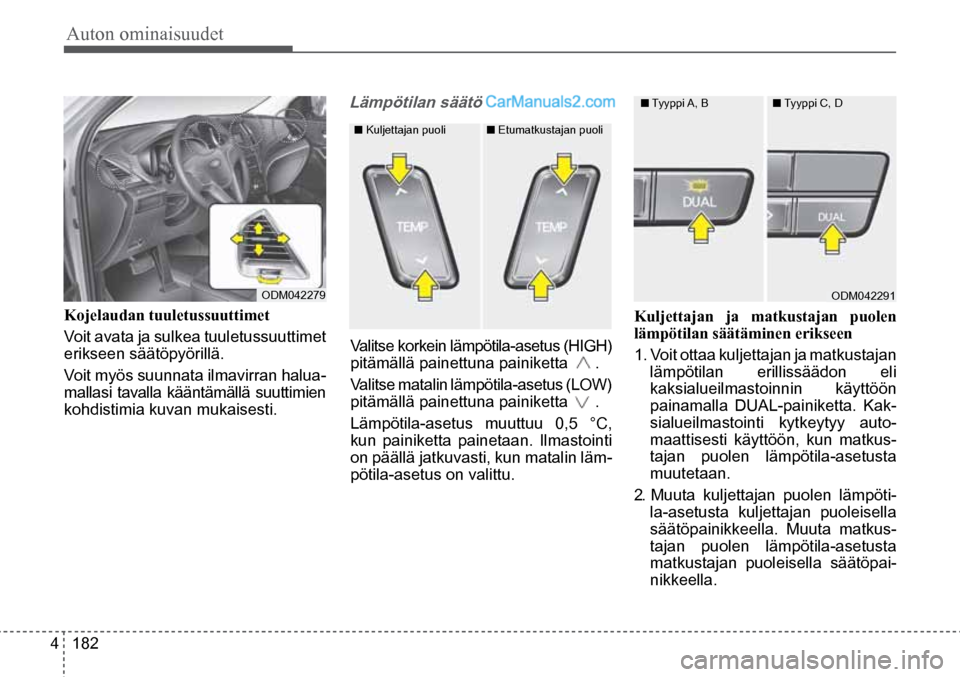

4 182
ODMECL2003
Valitse korkein lämpötila-asetus (HIGH)
pitämällä painettuna painiketta .
Valitse matalin lämpötila-asetus (LOW)
pitämällä painettuna painiketta .
Lämpötila-asetus muuttuu 0,5 °C,
kun painiketta painetaan. Ilmastointi
on päällä jatkuvasti, kun matalin läm-
pötila-asetus on valittu.
ODM042279
■ Tyyppi A, B ■ Tyyppi C, D
ODM042291
■ Kuljettajan puoli ■ Etumatkustajan puoli
Kojelaudan tuuletussuuttimet
Voit avata ja sulkea tuuletussuuttimet
erikseen säätöpyörillä.
Voit myös suunnata ilmavirran halua -
mallasi tavalla kääntämällä suuttimien
kohdistimia kuvan mukaisesti.
Lämpötilan säätö
Kuljettajan ja matkustajan puolen
lämpötilan säätäminen erikseen
1. Voit ottaa kuljettajan ja matkustajan lämpötilan erillissäädon eli
kaksialueilmastoinnin käyttöön
painamalla DUAL-painiketta. Kak-
sialueilmastointi kytkeytyy auto-
maattisesti käyttöön, kun matkus-
tajan puolen lämpötila-asetusta
muutetaan.
2. Muuta kuljettajan puolen lämpöti- la-asetusta kuljettajan puoleisella
säätöpainikkeella. Muuta matkus-
tajan puolen lämpötila-asetusta
matkustajan puoleisella säätöpai -
nikkeella.

Auton ominaisuudet

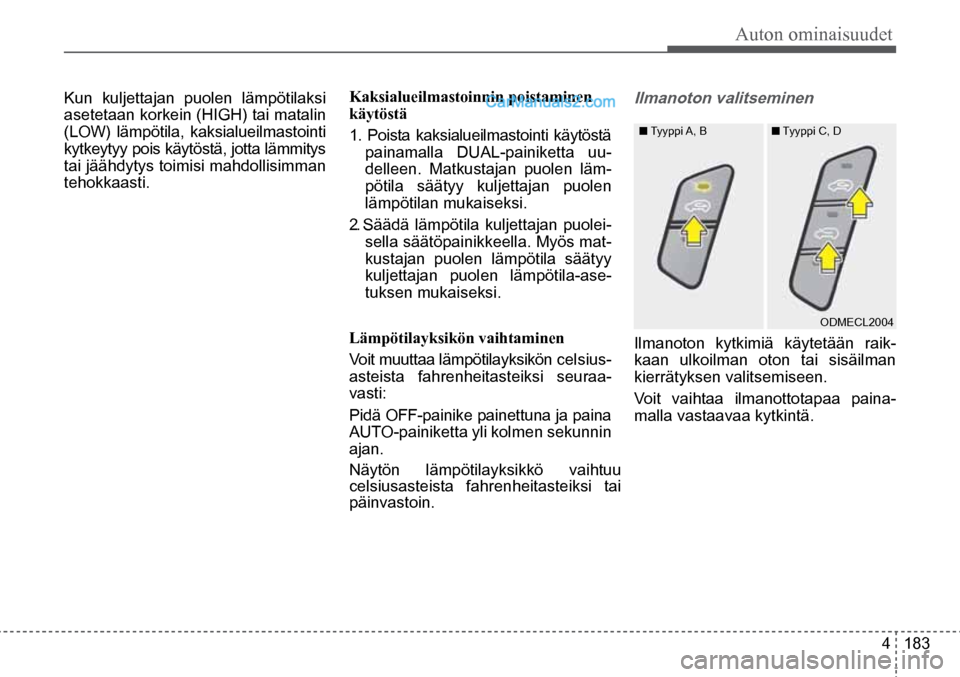

4 183
■ Tyyppi A, B ■ Tyyppi C, D
ODMECL2004
Kun kuljettajan puolen lämpötilaksi
asetetaan korkein (HIGH) tai matalin
(LOW) lämpötila, kaksialueilmastointi
kytkeytyy pois käytöstä, jotta lämmitys
tai jäähdytys toimisi mahdollisimman
tehokkaasti. Kaksialueilmastoinnin poistaminen
käytöstä
1. Poista kaksialueilmastointi käytöstä
painamalla DUAL-painiketta uu-
delleen. Matkustajan puolen läm-
pötila säätyy kuljettajan puolen
lämpötilan mukaiseksi.
2. Säädä lämpötila kuljettajan puolei -
sella säätöpainikkeella. Myös mat-
kustajan puolen lämpötila säätyy
kuljettajan puolen lämpötila-ase -
tuksen mukaiseksi.
Lämpötilayksikön vaihtaminen
Voit muuttaa lämpötilayksikön celsius -
asteista fahrenheitasteiksi seuraa -
vasti:
Pidä OFF-painike painettuna ja paina
AUTO-painiketta yli kolmen sekunnin
ajan.
Näytön lämpötilayksikkö vaihtuu
celsiusasteista fahrenheitasteiksi tai
päinvastoin. Ilmanoton valitseminen
Ilmanoton kytkimiä käytetään raik-
kaan ulkoilman oton tai sisäilman
kierrätyksen valitsemiseen.
Voit vaihtaa ilmanottotapaa paina -
malla vastaavaa kytkintä.
