2016 Hyundai Santa Fe 4WD

Katsaus auton osiin
2 4
SISÄTILAT (I)
1. Kuljettajan istuimen asentomuistin
painike ...................................................... 3-9
2. Oven sisäkahva ...................................... 4-19
3. Sivutaustapeilien taittokytkin .................. 4-62
4. Sivutaustapeilien säätökytkin ................. 4-61
5. Sähkötoimisten ikkunannostimien
lukituskytkin ............................................ 4-35
6. Keskuslukituksen lukitus-/
avauspainike .......................................... 4-20
7. Sähkötoimisten ikkunannostimien
käyttökytkin ............................................ 4-38
8. Polttoainesäiliön luukun avaus .............. 4-42
9. Mittariston valaistuksen säädin .............. 4-66
10. Ajotilan valintapainike / Active ECO
-järjestelmän painike ................... 5-39, 5-121
11. Alamäkihidastimen (DBC) painike ......... 5-64
12. ESC OFF -painike .................................. 5-57
13. Ajovalojen korkeudensäätö ................. 4-149
14. Kuolleen kulman tunnistusjärjestelmän
(BSD) painike ...................................... 5-103
15. Kaistavahtijärjestelmän (LDWS)
painike .................................................. 5 - 111
16. ISG on/off -painike ...............................5-115
17. Lukitun nelivedon (4WD LOCK)
valintapainike ......................................... 5-29
18. Ohjauspyörä ........................................... 4-51
19. Ohjauspyörän korkeus- ja
syvyyssäädön lukitusvipu .......................4-52
20. Kojelaudan sulakerasia ......................... 7-71
21. Konepellin avausvipu ............................. 4-40
22. Istuin ......................................................... 3-2
ODM016003L
■ Vasemmanpuoleinen ohjaus❈ Todellinen muoto saattaa poiketa kuvassa näkyvästä.

2 5
Katsaus auton osiin
❈ Todellinen muoto saattaa poiketa kuvassa näkyvästä. 1.
Kuljettajan istuimen asentomuistin
painike ..................................................... 3-9
2. Oven sisäkahva .................................... 4-19
3. Sivutaustapeilien taittokytkin ................ 4-62
4. Sivutaustapeilien säätökytkin ............... 4-61
5. Sähkötoimisten ikkunannostimien
lukituskytkin .......................................... 4-35
6. Keskuslukituksen lukitus-/
avauspainike ........................................ 4-20
7. Sähkötoimisten ikkunannostimien
käyttökytkin .......................................... 4-38
8. Polttoainesäiliön luukun avaus ............ 4-42
9. Alamäkihidastimen (DBC) painike ....... 5-64
10. Mittariston valaistuksen säädin ............ 4-66
11. Lukitun nelivedon (4WD LOCK)
valintapainike ....................................... 5-29
12. ISG on/off -painike .............................5-115
13. Ajotilan valintapainike / Active
ECO -järjestelmän painike ........ 5-39, 5-121
14. ESC OFF -painike ................................ 5-57
15. Ajovalojen korkeudensäätö ................ 4-149
16. Kaistavahtijärjestelmän (LDWS)
painike ................................................. 5 - 111
17. Kuolleen kulman tunnistusjärjestelmän
(BSD) painike ..................................... 5-103
18. Ohjauspyörä ......................................... 4-51
19. Ohjauspyörän korkeus- ja
syvyyssäädön lukitusvipu .....................4-52
20. Kojelaudan sulakerasia ....................... 7-71
21. Konepellin avausvipu ........................... 4-40
22. Istuin ....................................................... 3-2
■ Oikeanpuoleinen ohjaus
ODM016003R
Tyyppi ATyyppi B

Auton ominaisuudet
4 108
Pakojärjestelmän

(DPF-hiukkassuodatti-
men) varoitusvalo
(dieselmoottori
Tämä varoitusvalo syttyy seuraavissa
tapauksissa:
• Hiukkassuodattimessa (DPF) on
toimintahäiriö.
• Varoitusvalo voi sammua kun au-
tolla on ajettu seuraavasti:

- yli 60 km/h nopeudella tai

- suuremmalla kuin 2. vaihteel-
la moottorin käyntinopeudella
1 500~2 500 r/min noin 25 minuu-
tin ajan.
Jos varoitusvalo vilkkuu edelleen
edellisten toimenpiteiden jälkeen
(ja LCD-näytössä on varoitusviesti),
suosittelemme, että tarkastutat hiuk-
kassuodatinjärjestelmän valtuutetus-
sa HYUNDAI-liikkeessä.
✽ MUISTUTUS
Polttoaineenkulutus saattaa nous-
ta ja hiukkassuodatin vaurioitua,
jos ajat autolla hiukkassuodattimen
(DPF) varoitusvalon pitkään kestä-
neestä vilkkumisesta huolimatta.
Nelivedon (4WD)
merkkivalo
(jos varusteena)
Tämä varoitusvalo syttyy seuraavissa
tapauksissa:
• Kun virta-avain tai moottorin käyn-
nistyspainike asetetaan ON-asen-
toon.

- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.
• Nelivetojärjestelmässä on toiminta-
häiriö.
Tässä tapauksessa suosittelemme,
että tarkastutat auton valtuutetussa
HYUNDAI-liikkeessä. Ylinopeusvaroittimen
varoitusvalo

(jos varusteena)
Tämä varoitusvalo vilkkuu seuraa-
vassa tapauksessa:
• Ajonopeus on yli 120 km/h.

- Valo varoittaa kuljettajaa ylino -
peudesta.

- Myös ylinopeuden varoitusääni
kuuluu noin viiden sekunnin ajan.
EPB
120km/h
AFLS
EPB
120km/h
AFLS
EPB
120km/h
AFLS

Auton ominaisuudet
4 113
Hehkutuksen merkkivalo
(dieselmoottori)
Tämä merkkivalo syttyy seuraavissa
tapauksissa:
•
Kun moottorin hehkutus on käyn-
nissä virta-avaimen tai moottorin
käynnistyspainike ollessa ON-
asennossa.

- Moottori voidaan käynnistää,
kun hehkutuksen merkkivalo
sammuu.

- Hehkutusaika vaihtelee jäähdy -
tysnesteen lämpötilan, ulkoilman
lämpötilan ja akun varaustason
mukaan.
Jos hehkutuksen merkkivalo ei sam-
mu tai jos se vilkkuu moottorin läm-
penemisen jälkeen tai ajon aikana,
moottorin hehkutusjärjestelmässä
voi olla toimintahäiriö.
Tässä tapauksessa suosittelemme,
että tarkastutat auton valtuutetussa
HYUNDAI-liikkeessä.
✽ MUISTUTUS -
Moottorin hehkutus
Jos et käynnistä moottoria 10 se-
kunnin kuluessa hehkutuksen päät-
tymisestä, käännä virta-avain tai
käynnistyspainike ensin LOCK- tai
OFF-asentoon 10 sekunnin ajaksi ja
sitten ON-asentoon, jolloin hehkutus
alkaa uudelleen.
Lukitun nelivedon
(4WD) merkkivalo
(jos varusteena)
Tämä merkkivalo syttyy seuraavissa
tapauksissa:
• Kun virta-avain tai moottorin käyn-
nistyspainike asetetaan ON-asen-
toon.

- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.
• Kun kytket lukitun nelivedon paina -
malla 4WD LOCK -painiketta.

- Lukitun nelivedon tarkoituksena
on optimoida moottorin teho ja
parantaa pitoa märillä tai lumisilla
teillä ja/tai maastossa.
HUOMAUTUS –
Nelivedon lukitustila
Älä käytä lukittua nelivetoa
kuivalla päällystetyllä tiellä, sil-
lä siitä voisi aiheutua melua,
tärinää tai nelivetojärjestelmän
osien vaurioita.
EPB
120km/h
A FLS
EPB
120km/h
AFLS

Ajaminen
5 30
Vetotapa
Automaattinen neliveto
(lukittu neliveto ei ole kytketty)
Lukittu neliveto Valintapainike
Merkkivalo
(Merkkivalo ei pala)
(Merkkivalo palaa) Kuvaus
• Automaattista nelivetoa käytettäessä auto toimii normaaleissa olosuhteissa samalla tavalla kuin tavanomaiset etuvetoiset
autot. Jos nelivetojärjestelmä kuitenkin havaitsee, että nelive -
toa tarvitaan, moottorin voima jaetaan kaikille neljälle pyörälle
automaattisesti ilman kuljettajan toimenpiteitä.
• Tavallisella päällystetyllä tiellä ajettaessa auto toimii samalla tavalla kuin tavanomaiset etuvetoiset autot.

• Tätä vetotapaa käytetään parhaan mahdollisen pidon saa-
vuttamiseksi, kun autolla noustaan tai laskeudutaan jyrkkiä
rinteitä tai ajetaan maastossa, pehmeällä hiekkatiellä tai lie-
juisella tiellä.
• Tämä toiminto alkaa kytkeytyä automaattisesti pois toiminnasta, kun ajonopeus ylittää 30 km/h, ja vaihtuu automaattiseen ne-
livetoon, kun ajonopeus ylittää 40 km/h. Jos kuitenkin ajono -
peus laskee jälleen alle 30 km/h nopeuteen, lukittu neliveto
kytkeytyy automaattisesti uudellee n.
Nelivetotavan valitseminen
✽ MUISTUTUS
• Kun ajat tavallisella tiellä, kytke lukittu neliveto pois päältä painamalla 4WD LOCK -painiketta (merkkivalo sammuu).
Jos ajat tavallisella tiellä (erityisesti kaarteissa) lukitun neliv\
edon ollessa kytkettynä, seurauksena voi olla mekaa-
nista melua ja tärinää. Melu ja tärinä poistuvat, kun lukittu neliveto kytketään pois päältä. Jotkin voimansiirto-
järjestelmän osat voivat vaurioitua, jos ajamista jatketaan pitkä\
än melun ja tärinän jatkuessa.
• Kun lukittu neliveto kytketään pois päältä, saattaa tuntua nykäys, kun moottorin voima siirtyy kokonaan etupyörille. Kyseessä ei ole mekaaninen vika.

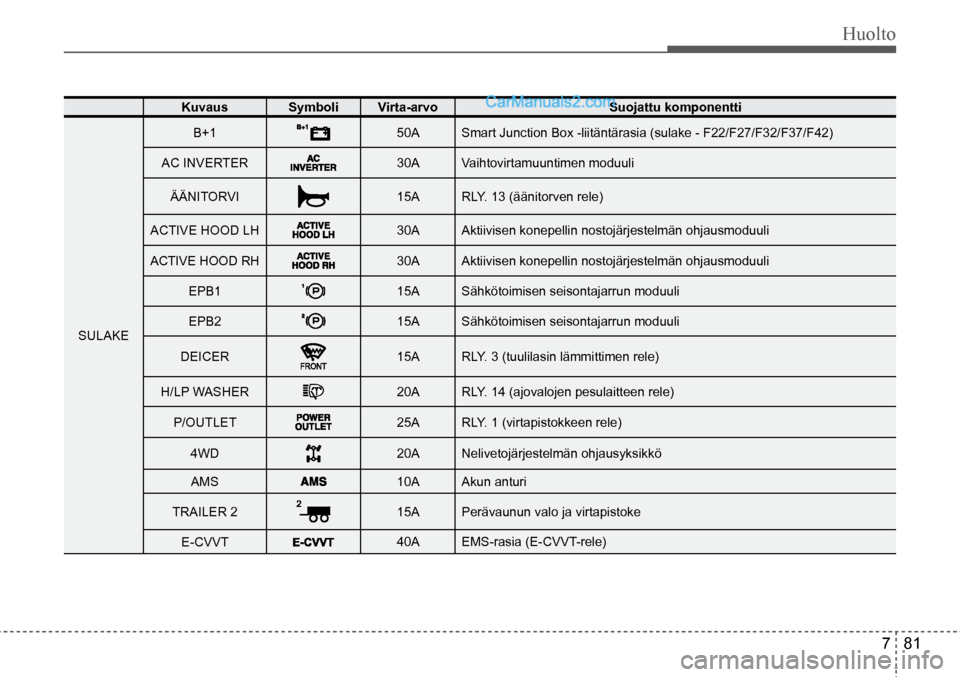

Huolto
7 81
Kuvaus SymboliVirta-arvo Suojattu komponentti
SULAKE B+1
50A
Smart Junction Box -liitäntärasia (sulake - F22/F27/F32/F37/F42)\
AC INVERTER
30A Vaihtovirtamuuntimen moduuli
ÄÄNITORVI
15A RLY. 13 (äänitorven rele)
ACTIVE HOOD LH
30A Aktiivisen konepellin nostojärjestelmän ohjausmoduuli
ACTIVE HOOD RH
30A Aktiivisen konepellin nostojärjestelmän ohjausmoduuli
EPB1
15A Sähkötoimisen seisontajarrun moduuli
EPB2
15A Sähkötoimisen seisontajarrun moduuli
DEICER
15A RLY. 3 (tuulilasin lämmittimen rele)
H/LP WASHER
20A RLY. 14 (ajovalojen pesulaitteen rele)
P/OUTLET
25A RLY. 1 (virtapistokkeen rele)
4WD
20A Nelivetojärjestelmän ohjausyksikkö
AMS
10A Akun anturi
TRAILER 2
15A Perävaunun valo ja virtapistoke
E-CVVT
40A EMS-rasia (E-CVVT-rele)
