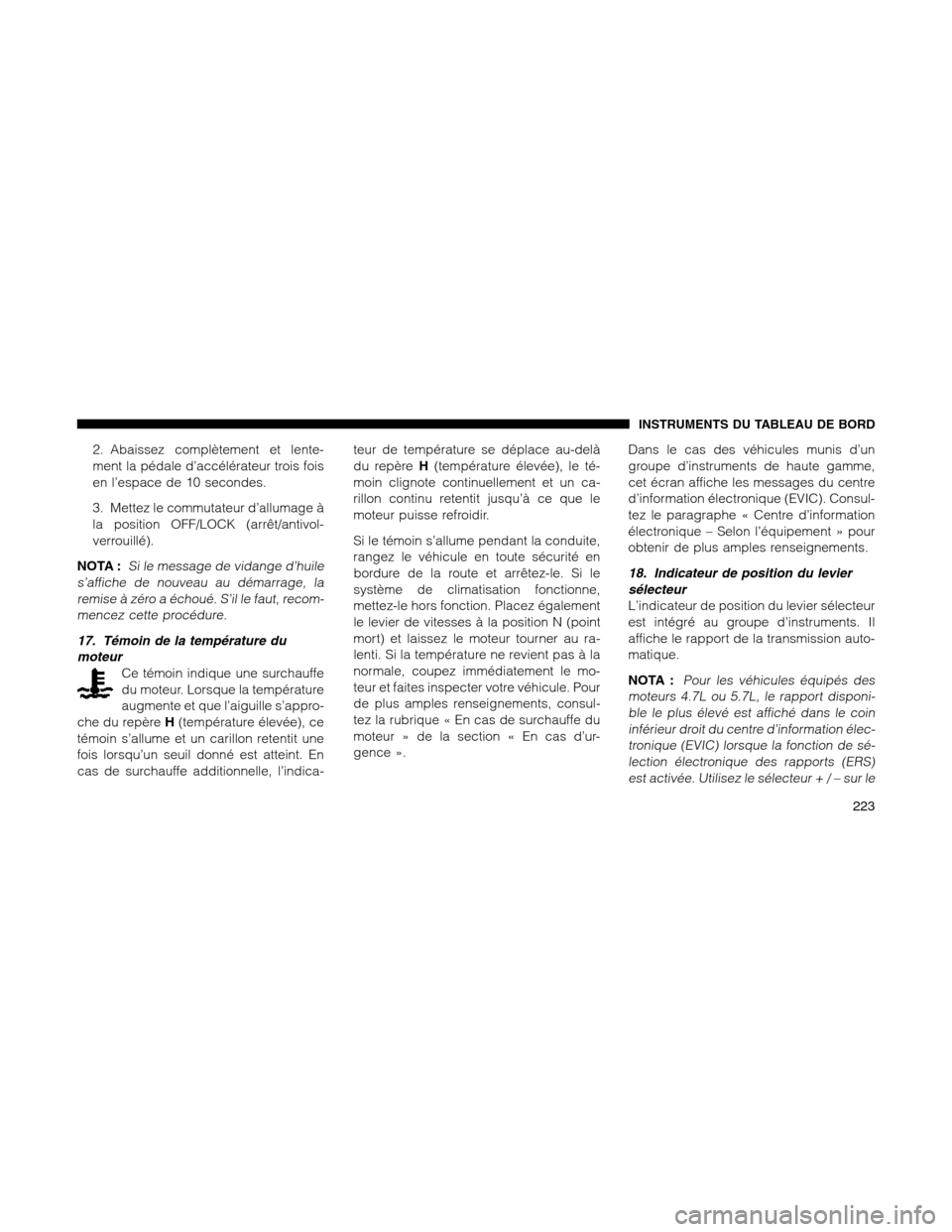

2. Abaissez complètement et lente-
ment la pédale d’accélérateur trois fois
en l’espace de 10 secondes.
3. Mettez le commutateur d’allumage à
la position OFF/LOCK (arrêt/antivol-
verrouillé).
NOTA :
Si le message de vidange d’huile
s’affiche de nouveau au démarrage, la
remise à zéro a échoué. S’il le faut, recom-
mencez cette procédure.
17. Témoin de la température du
moteur
Ce témoin indique une surchauffe
du moteur. Lorsque la température
augmente et que l’aiguille s’appro-
che du repèreH(température élevée), ce
témoin s’allume et un carillon retentit une
fois lorsqu’un seuil donné est atteint. En
cas de surchauffe additionnelle, l’indica-teur de température se déplace au-delà
du repèreH(température élevée), le té-
moin clignote continuellement et un ca-
rillon continu retentit jusqu’à ce que le
moteur puisse refroidir.
Si le témoin s’allume pendant la conduite,
rangez le véhicule en toute sécurité en
bordure de la route et arrêtez-le. Si le
système de climatisation fonctionne,
mettez-le hors fonction. Placez également
le levier de vitesses à la position N (point
mort) et laissez le moteur tourner au ra-
lenti. Si la température ne revient pas à la
normale, coupez immédiatement le mo-
teur et faites inspecter votre véhicule. Pour
de plus amples renseignements, consul-
tez la rubrique « En cas de surchauffe du
moteur » de la section « En cas d’ur-
gence ».Dans le cas des véhicules munis d’un
groupe d’instruments de haute gamme,
cet écran affiche les messages du centre
d’information électronique (EVIC). Consul-
tez le paragraphe « Centre d’information
électronique – Selon l’équipement » pour
obtenir de plus amples renseignements.
18. Indicateur de position du levier
sélecteur
L’indicateur de position du levier sélecteur
est intégré au groupe d’instruments. Il
affiche le rapport de la transmission auto-
matique.
NOTA :
Pour les véhicules équipés des
moteurs 4.7L ou 5.7L, le rapport disponi-
ble le plus élevé est affiché dans le coin
inférieur droit du centre d’information élec-
tronique (EVIC) lorsque la fonction de sé-
lection électronique des rapports (ERS)
est activée. Utilisez le sélecteur + / – sur le
INSTRUMENTS DU TABLEAU DE BORD
223

levier sélecteur pour activer la fonction de
sélection électronique des rapports.
Consultez le paragraphe « Transmission
automatique » dans la section « Démar-
rage et conduite » pour obtenir de plus
amples renseignements.
19. Témoin de bas niveau de
carburant
Lorsque le niveau dans le réservoir
de carburant descend à environ
11 litres (3 gallons), ce témoin s’al-
lume et reste allumé jusqu’au prochain
ravitaillement.
Dans le cas des véhicules munis d’un
groupe d’instruments de haute gamme,
cet écran affiche les messages du centre
d’information électronique (EVIC). Consul-
tez le paragraphe « Centre d’information
électronique – Selon l’équipement » pour
de plus amples renseignements.20. Témoin des feux de route
Ce témoin indique que les phares
sont en mode feux de route. Pous-
sez le levier multifonction vers
l’avant pour activer les feux de route et
tirez le levier vers vous (position normale)
pour activer les feux de croisement.
21. Voltmètre
Lorsque le moteur tourne, ce témoin indi-
que l’état de tension du circuit électrique.
L’indicateur doit rester dans la plage de
tension normale si la batterie est chargée.
Si l’indicateur passe à l’extrême droite ou
à l’extrême gauche et reste à cette posi-
tion durant la conduite normale du véhi-
cule, vous devez faire réparer le circuit
électrique.
NOTA :
La température indiquée par le
voltmètre peut fluctuer à certaines tempé-
ratures du moteur. Ce phénomène estcausé par le cycle de postchauffage des
éléments thermiques de la tubulure d’ad-
mission. Le nombre et la durée des cycles
sont régis par le module de commande du
moteur. Le cycle de postchauffage peut
durer plusieurs minutes, après quoi le
système électrique et le voltmètre se sta-
bilisent.
22. Éclairage de l’espace de
chargement
Pour allumer l’éclairage de
l’espace de chargement, ap-
puyez sur le bouton d’éclai-
rage de l’espace de charge-
ment situé sur le commutateur
des phares.
INSTRUMENTS DU TABLEAU DE BORD
224

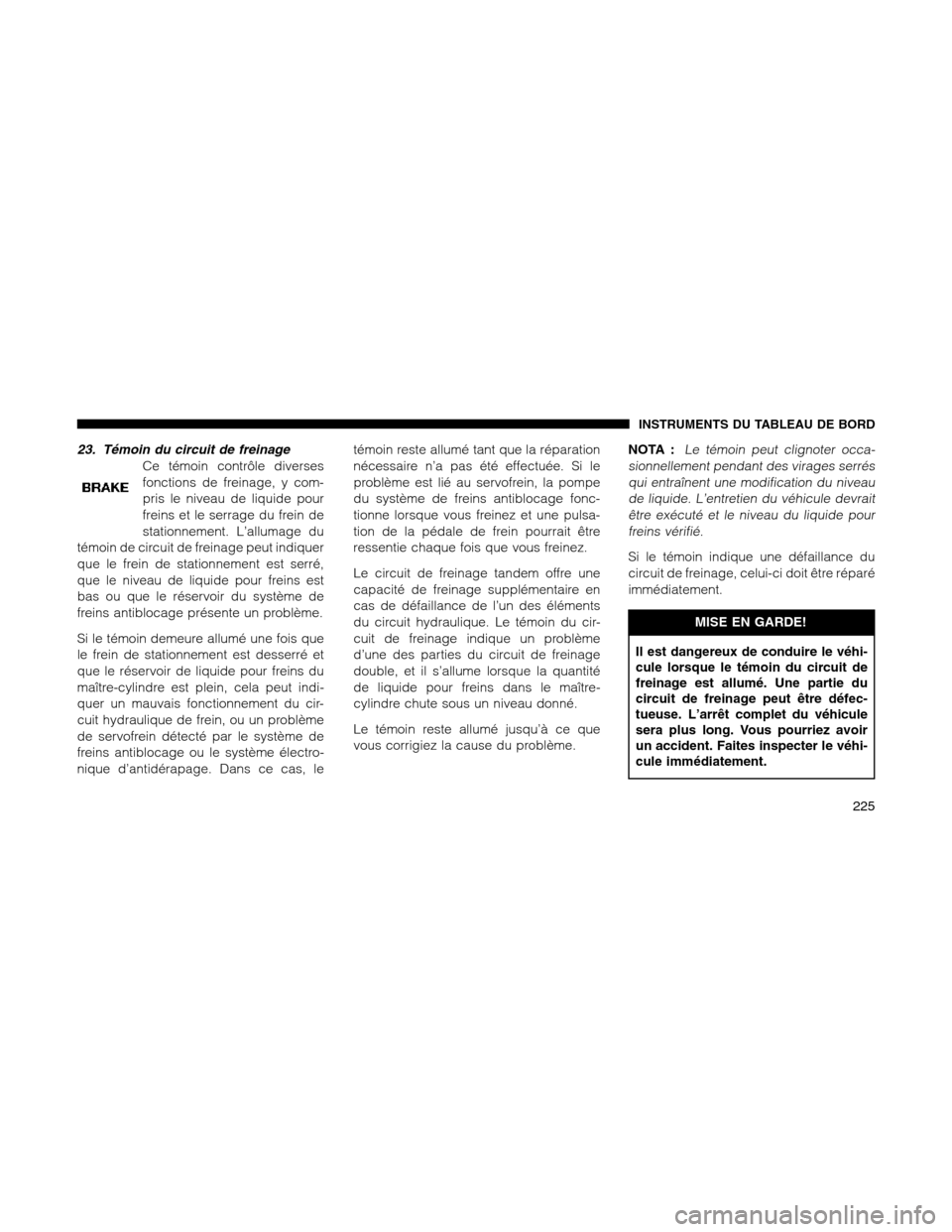

23. Témoin du circuit de freinage
Ce témoin contrôle diverses
fonctions de freinage, y com-
pris le niveau de liquide pour
freins et le serrage du frein de
stationnement. L’allumage du
témoin de circuit de freinage peut indiquer
que le frein de stationnement est serré,
que le niveau de liquide pour freins est
bas ou que le réservoir du système de
freins antiblocage présente un problème.
Si le témoin demeure allumé une fois que
le frein de stationnement est desserré et
que le réservoir de liquide pour freins du
maître-cylindre est plein, cela peut indi-
quer un mauvais fonctionnement du cir-
cuit hydraulique de frein, ou un problème
de servofrein détecté par le système de
freins antiblocage ou le système électro-
nique d’antidérapage. Dans ce cas, letémoin reste allumé tant que la réparation
nécessaire n’a pas été effectuée. Si le
problème est lié au servofrein, la pompe
du système de freins antiblocage fonc-
tionne lorsque vous freinez et une pulsa-
tion de la pédale de frein pourrait être
ressentie chaque fois que vous freinez.
Le circuit de freinage tandem offre une
capacité de freinage supplémentaire en
cas de défaillance de l’un des éléments
du circuit hydraulique. Le témoin du cir-
cuit de freinage indique un problème
d’une des parties du circuit de freinage
double, et il s’allume lorsque la quantité
de liquide pour freins dans le maître-
cylindre chute sous un niveau donné.
Le témoin reste allumé jusqu’à ce que
vous corrigiez la cause du problème.NOTA :Le témoin peut clignoter occa-
sionnellement pendant des virages serrés
qui entraînent une modification du niveau
de liquide. L’entretien du véhicule devrait
être exécuté et le niveau du liquide pour
freins vérifié.
Si le témoin indique une défaillance du
circuit de freinage, celui-ci doit être réparé
immédiatement.
MISE EN GARDE!
Il est dangereux de conduire le véhi-
cule lorsque le témoin du circuit de
freinage est allumé. Une partie du
circuit de freinage peut être défec-
tueuse. L’arrêt complet du véhicule
sera plus long. Vous pourriez avoir
un accident. Faites inspecter le véhi-
cule immédiatement.
INSTRUMENTS DU TABLEAU DE BORD
225

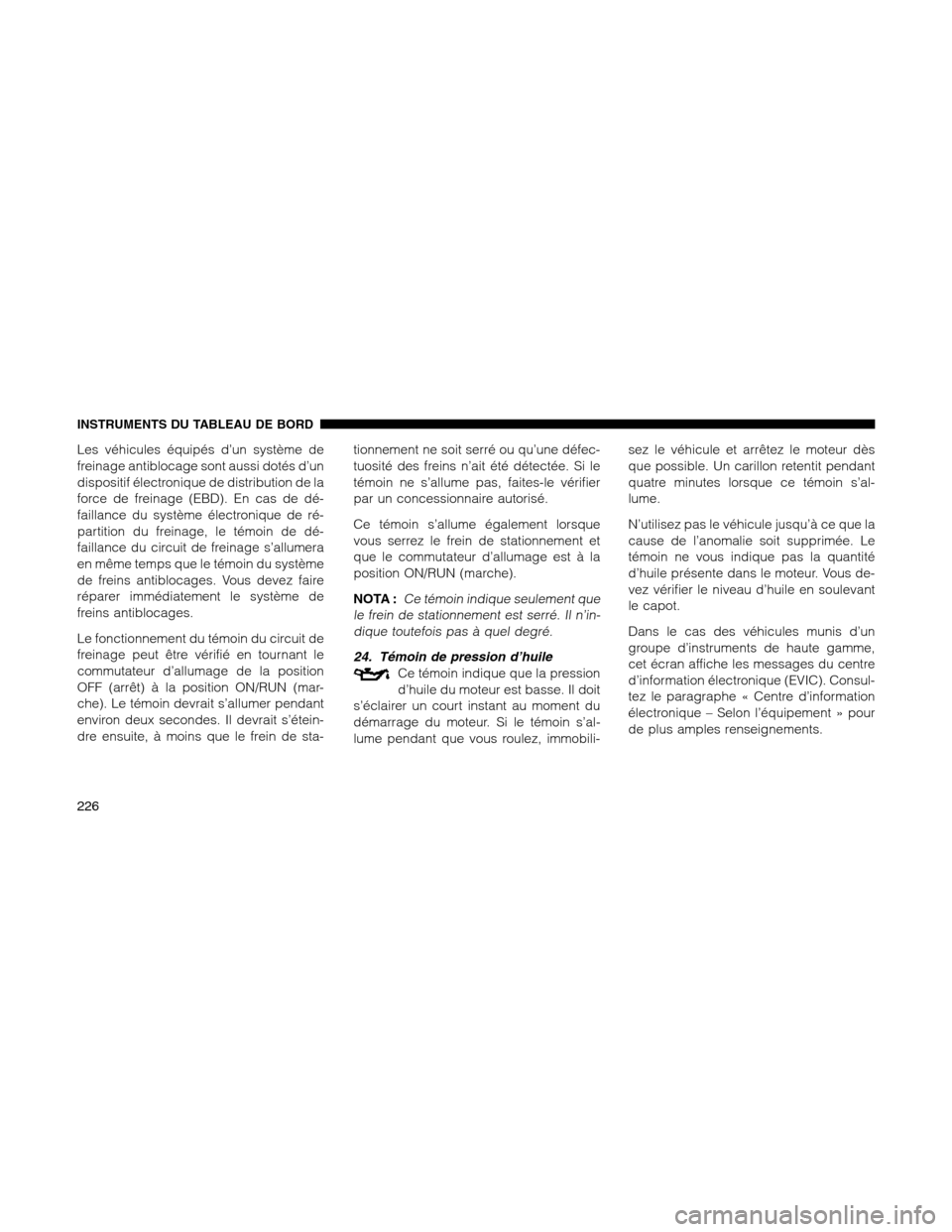

Les véhicules équipés d’un système de
freinage antiblocage sont aussi dotés d’un
dispositif électronique de distribution de la
force de freinage (EBD). En cas de dé-
faillance du système électronique de ré-
partition du freinage, le témoin de dé-
faillance du circuit de freinage s’allumera
en même temps que le témoin du système
de freins antiblocages. Vous devez faire
réparer immédiatement le système de
freins antiblocages.
Le fonctionnement du témoin du circuit de
freinage peut être vérifié en tournant le
commutateur d’allumage de la position
OFF (arrêt) à la position ON/RUN (mar-
che). Le témoin devrait s’allumer pendant
environ deux secondes. Il devrait s’étein-
dre ensuite, à moins que le frein de sta-tionnement ne soit serré ou qu’une défec-
tuosité des freins n’ait été détectée. Si le
témoin ne s’allume pas, faites-le vérifier
par un concessionnaire autorisé.
Ce témoin s’allume également lorsque
vous serrez le frein de stationnement et
que le commutateur d’allumage est à la
position ON/RUN (marche).
NOTA :
Ce témoin indique seulement que
le frein de stationnement est serré. Il n’in-
dique toutefois pas à quel degré.
24. Témoin de pression d’huile
Ce témoin indique que la pression
d’huile du moteur est basse. Il doit
s’éclairer un court instant au moment du
démarrage du moteur. Si le témoin s’al-
lume pendant que vous roulez, immobili-sez le véhicule et arrêtez le moteur dès
que possible. Un carillon retentit pendant
quatre minutes lorsque ce témoin s’al-
lume.
N’utilisez pas le véhicule jusqu’à ce que la
cause de l’anomalie soit supprimée. Le
témoin ne vous indique pas la quantité
d’huile présente dans le moteur. Vous de-
vez vérifier le niveau d’huile en soulevant
le capot.
Dans le cas des véhicules munis d’un
groupe d’instruments de haute gamme,
cet écran affiche les messages du centre
d’information électronique (EVIC). Consul-
tez le paragraphe « Centre d’information
électronique – Selon l’équipement » pour
de plus amples renseignements.
INSTRUMENTS DU TABLEAU DE BORD
226

25. Un témoin du système de
surveillance de la pression des pneus.
Chaque pneu, incluant le pneu
de secours (si fourni), doit être
vérifié mensuellement lorsqu’il
est froid et gonflé à la pression
de gonflage recommandée
par le fabricant du véhicule indiquée sur la
plaque d’information du véhicule ou sur
l’étiquette de pression de gonflage des
pneus. (Si votre véhicule est muni de
pneus de dimensions autres que celles
qui sont indiquées sur la plaque d’infor-
mation du véhicule ou l’étiquette de pres-
sion de gonflage des pneus, vous devez
déterminer la pression de gonflage appro-
priée pour ces pneus.)
À titre de mesure de sécurité supplémen-
taire, votre véhicule est muni d’un système
de surveillance de la pression des pneusqui allume un témoin de basse pression
des pneus lorsque la pression de gon-
flage d’un ou de plusieurs pneus est in-
suffisante. Par conséquent, lorsque le té-
moin de basse pression des pneus
s’allume, vous devez vous arrêter et véri-
fier vos pneus dès que possible et les
gonfler à la pression appropriée. Lorsque
la pression d’un pneu est insuffisante, la
conduite de votre véhicule peut faire sur-
chauffer ce pneu et provoquer une crevai-
son. En outre, le gonflage insuffisant des
pneus augmente la consommation de car-
burant, accélère l’usure des pneus et peut
nuire à la conduite ainsi qu’à la capacité
de freinage du véhicule.
Veuillez noter que le système de surveil-
lance de la pression des pneus ne rem-
place pas l’entretien approprié des pneus,
et que le conducteur a la responsabilitéde maintenir une pression des pneus adé-
quate, même si le sous-gonflage n’est pas
suffisant pour allumer le témoin de basse
pression du système de surveillance de la
pression des pneus.
Votre véhicule est également équipé d’un
témoin de panne du système de surveil-
lance de la pression des pneus, qui s’al-
lume lorsque le système est défectueux. Il
est combiné au témoin de basse pression
des pneus. Lorsque le système détecte
une défectuosité, il fait clignoter le témoin
environ une minute, puis l’allume en
continu. Cette séquence se répète à cha-
que démarrage tant que le problème sub-
siste. Lorsque le témoin est allumé, le
système peut ne pas être en mesure de
détecter ou de signaler normalement les
basses pressions. Une défaillance du sys-
tème de surveillance de la pression des
INSTRUMENTS DU TABLEAU DE BORD
227

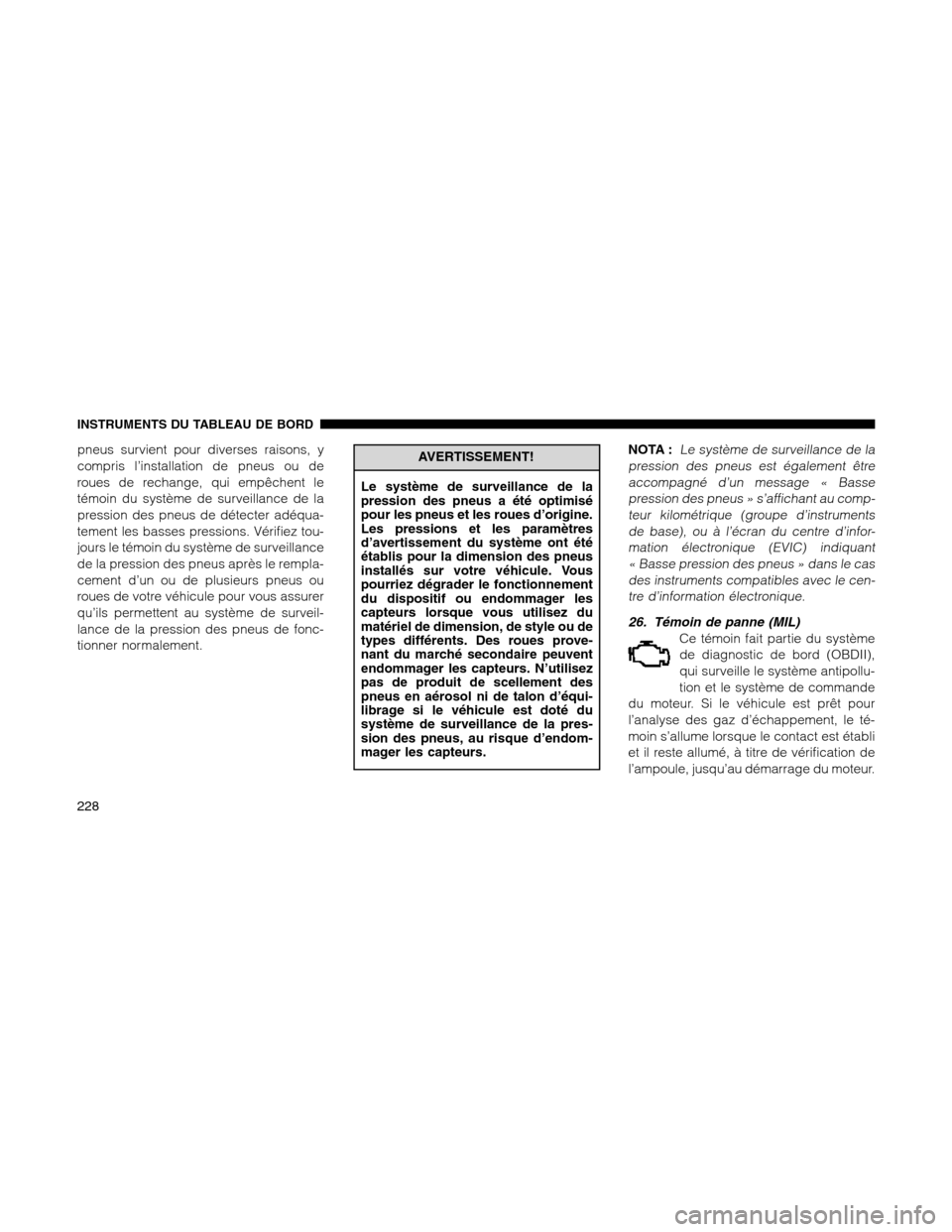

pneus survient pour diverses raisons, y
compris l’installation de pneus ou de
roues de rechange, qui empêchent le
témoin du système de surveillance de la
pression des pneus de détecter adéqua-
tement les basses pressions. Vérifiez tou-
jours le témoin du système de surveillance
de la pression des pneus après le rempla-
cement d’un ou de plusieurs pneus ou
roues de votre véhicule pour vous assurer
qu’ils permettent au système de surveil-
lance de la pression des pneus de fonc-
tionner normalement.AVERTISSEMENT!
Le système de surveillance de la
pression des pneus a été optimisé
pour les pneus et les roues d’origine.
Les pressions et les paramètres
d’avertissement du système ont été
établis pour la dimension des pneus
installés sur votre véhicule. Vous
pourriez dégrader le fonctionnement
du dispositif ou endommager les
capteurs lorsque vous utilisez du
matériel de dimension, de style ou de
types différents. Des roues prove-
nant du marché secondaire peuvent
endommager les capteurs. N’utilisez
pas de produit de scellement des
pneus en aérosol ni de talon d’équi-
librage si le véhicule est doté du
système de surveillance de la pres-
sion des pneus, au risque d’endom-
mager les capteurs.NOTA :Le système de surveillance de la
pression des pneus est également être
accompagné d’un message « Basse
pression des pneus » s’affichant au comp-
teur kilométrique (groupe d’instruments
de base), ou à l’écran du centre d’infor-
mation électronique (EVIC) indiquant
« Basse pression des pneus » dans le cas
des instruments compatibles avec le cen-
tre d’information électronique.
26. Témoin de panne (MIL)
Ce témoin fait partie du système
de diagnostic de bord (OBDII),
qui surveille le système antipollu-
tion et le système de commande
du moteur. Si le véhicule est prêt pour
l’analyse des gaz d’échappement, le té-
moin s’allume lorsque le contact est établi
et il reste allumé, à titre de vérification de
l’ampoule, jusqu’au démarrage du moteur.
INSTRUMENTS DU TABLEAU DE BORD
228

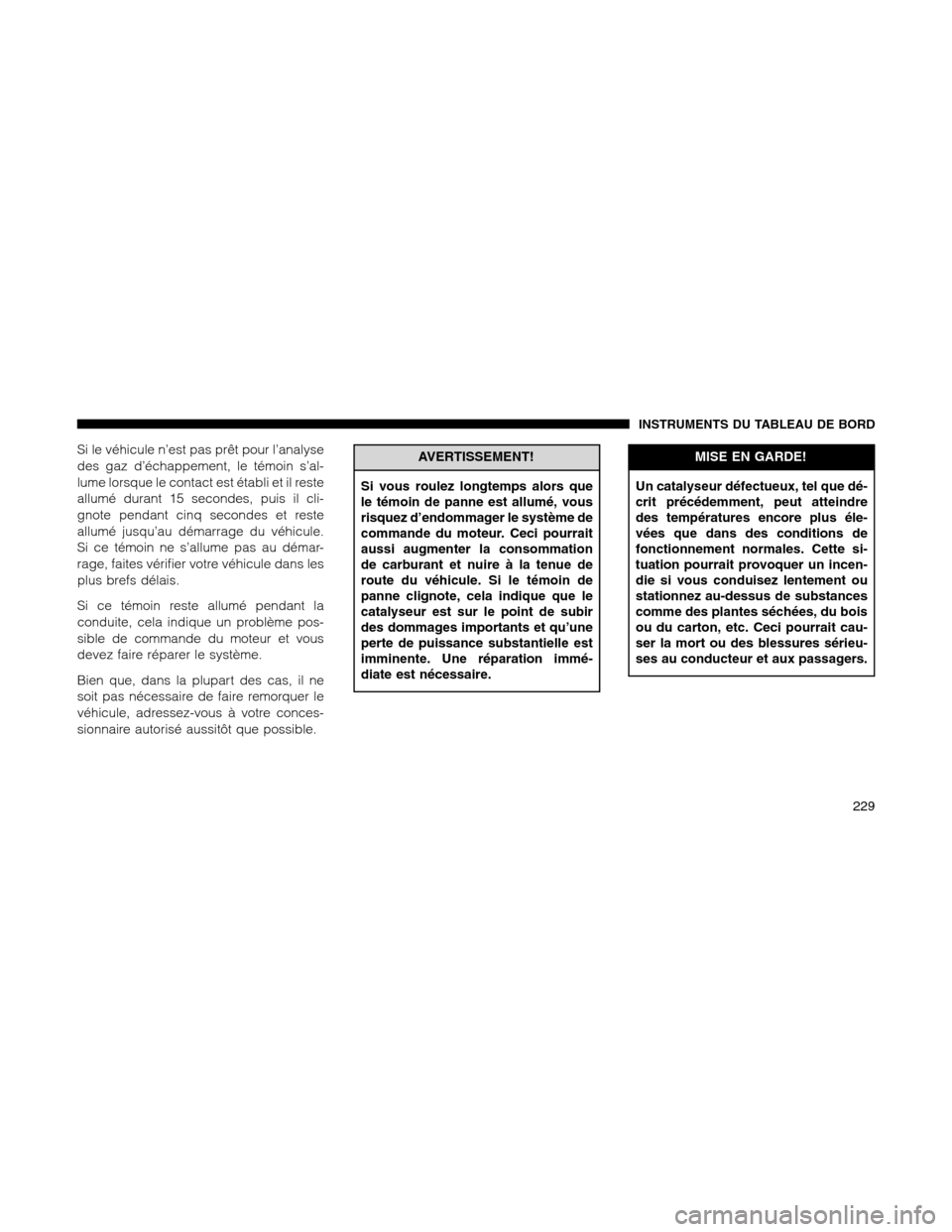

Si le véhicule n’est pas prêt pour l’analyse
des gaz d’échappement, le témoin s’al-
lume lorsque le contact est établi et il reste
allumé durant 15 secondes, puis il cli-
gnote pendant cinq secondes et reste
allumé jusqu’au démarrage du véhicule.
Si ce témoin ne s’allume pas au démar-
rage, faites vérifier votre véhicule dans les
plus brefs délais.
Si ce témoin reste allumé pendant la
conduite, cela indique un problème pos-
sible de commande du moteur et vous
devez faire réparer le système.
Bien que, dans la plupart des cas, il ne
soit pas nécessaire de faire remorquer le
véhicule, adressez-vous à votre conces-
sionnaire autorisé aussitôt que possible.AVERTISSEMENT!
Si vous roulez longtemps alors que
le témoin de panne est allumé, vous
risquez d’endommager le système de
commande du moteur. Ceci pourrait
aussi augmenter la consommation
de carburant et nuire à la tenue de
route du véhicule. Si le témoin de
panne clignote, cela indique que le
catalyseur est sur le point de subir
des dommages importants et qu’une
perte de puissance substantielle est
imminente. Une réparation immé-
diate est nécessaire.MISE EN GARDE!
Un catalyseur défectueux, tel que dé-
crit précédemment, peut atteindre
des températures encore plus éle-
vées que dans des conditions de
fonctionnement normales. Cette si-
tuation pourrait provoquer un incen-
die si vous conduisez lentement ou
stationnez au-dessus de substances
comme des plantes séchées, du bois
ou du carton, etc. Ceci pourrait cau-
ser la mort ou des blessures sérieu-
ses au conducteur et aux passagers.
INSTRUMENTS DU TABLEAU DE BORD
229

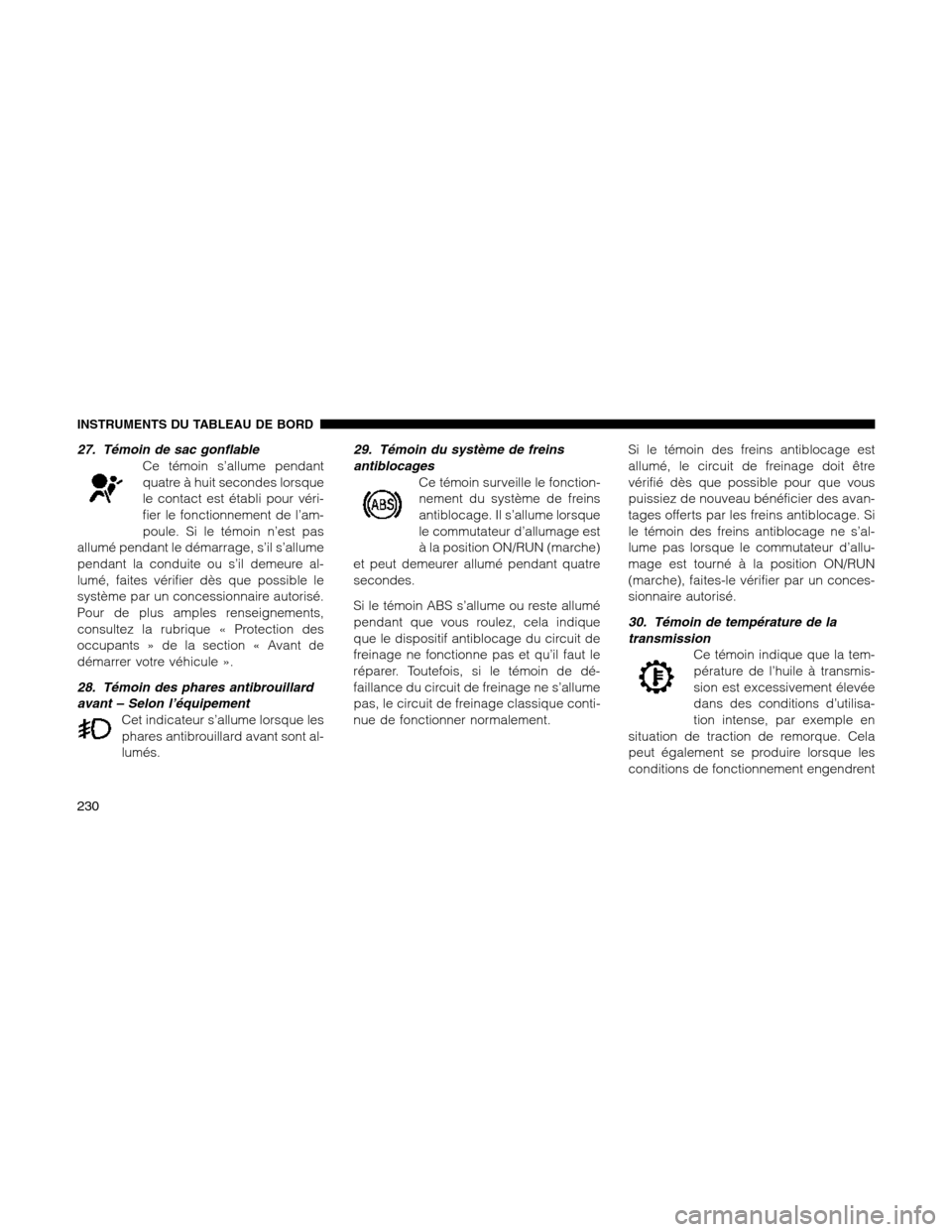

27. Témoin de sac gonflable
Ce témoin s’allume pendant
quatre à huit secondes lorsque
le contact est établi pour véri-
fier le fonctionnement de l’am-
poule. Si le témoin n’est pas
allumé pendant le démarrage, s’il s’allume
pendant la conduite ou s’il demeure al-
lumé, faites vérifier dès que possible le
système par un concessionnaire autorisé.
Pour de plus amples renseignements,
consultez la rubrique « Protection des
occupants » de la section « Avant de
démarrer votre véhicule ».
28. Témoin des phares antibrouillard
avant – Selon l’équipement
Cet indicateur s’allume lorsque les
phares antibrouillard avant sont al-
lumés.29. Témoin du système de freins
antiblocages
Ce témoin surveille le fonction-
nement du système de freins
antiblocage. Il s’allume lorsque
le commutateur d’allumage est
à la position ON/RUN (marche)
et peut demeurer allumé pendant quatre
secondes.
Si le témoin ABS s’allume ou reste allumé
pendant que vous roulez, cela indique
que le dispositif antiblocage du circuit de
freinage ne fonctionne pas et qu’il faut le
réparer. Toutefois, si le témoin de dé-
faillance du circuit de freinage ne s’allume
pas, le circuit de freinage classique conti-
nue de fonctionner normalement.Si le témoin des freins antiblocage est
allumé, le circuit de freinage doit être
vérifié dès que possible pour que vous
puissiez de nouveau bénéficier des avan-
tages offerts par les freins antiblocage. Si
le témoin des freins antiblocage ne s’al-
lume pas lorsque le commutateur d’allu-
mage est tourné à la position ON/RUN
(marche), faites-le vérifier par un conces-
sionnaire autorisé.
30. Témoin de température de la
transmission
Ce témoin indique que la tem-
pérature de l’huile à transmis-
sion est excessivement élevée
dans des conditions d’utilisa-
tion intense, par exemple en
situation de traction de remorque. Cela
peut également se produire lorsque les
conditions de fonctionnement engendrent
INSTRUMENTS DU TABLEAU DE BORD
230
