Page 3769 of 4083
TM-222
< DISASSEMBLY AND ASSEMBLY >
OVERHAUL
1. Needle bearing2. Bearing race3. High and low reverse clutch assembly
4. Needle bearing 5. Direct clutch assembly6. Reverse brake dish plate
7. Reverse brake dish plate 8. Reverse brake driven plate 9. N-spring
10. Reverse brake drive plate 11. Reverse brake retaining plate 12. Snap ring
13. D-ring 14. D-ring15. Reverse brake piston
16. Return spring 17. Spring retainer18. Snap ring
SCIA7001E
Revision: March 2010 2008 QX56
Page 3770 of 4083
OVERHAULTM-223
< DISASSEMBLY AND ASSEMBLY >
CEF
G H
I
J
K L
M A
B
TM
N
O P
VK56DE models for 2WD
1. Rear oil seal 2. Bracket3. Bracket
4. Adapter case 5. Parking actuator support 6. Parking pawl
7. Return spring 8. Pawl shaft9. Self-sealing bolt
10. Seal ring 11. Needle bearing12. Gasket
13. Output speed sensor 14. Parking gear15. Output shaft
AWDIA0027GB
Revision: March 2010 2008 QX56
Page 3771 of 4083
TM-224
< DISASSEMBLY AND ASSEMBLY >
OVERHAUL
VK56DE models for 4WD
16. Bearing race17. Needle bearing18. Manual plate
19. Parking rod 20. Manual shaft oil seal 21. Manual shaft
22. O-ring 23. Band servo anchor end pin 24. Detent spring
25. Spacer 26. Seal ring27. Return spring
28. O-ring 29. Servo assembly30. Snap ring
31. Snap ring 32. Sub-harness33. Control valve with TCM
34. Bracket 35. A/T fluid temperature sensor 2 36. Terminal cord assembly
37. O-ring 38. Retaining pin39. Transmission case
*: Apply Genuine Anaerobic Liquid Gasket or equivalent.
Revision: March 2010 2008 QX56
Page 3772 of 4083
OVERHAULTM-225
< DISASSEMBLY AND ASSEMBLY >
CEF
G H
I
J
K L
M A
B
TM
N
O P
1. Rear oil seal 2. Bracket 3. Adapter case
4. Parking actuator support 5. Parking pawl 6. Return spring
7. Pawl shaft 8. Self-sealing bolt 9. Seal ring
10. Needle bearing 11. Gasket 12. Output speed sensor
13. Parking gear 14. Output shaft 15. Bearing race
16. Needle bearing 17. Manual plate 18. Parking rod
AWDIA0026GB
Revision: March 2010 2008 QX56
Page 3773 of 4083
TM-226
< DISASSEMBLY AND ASSEMBLY >
OVERHAUL
19. Manual shaft oil seal20. Manual shaft 21. O-ring
22. Band servo anchor end pin 23. Detent spring 24. Spacer
25. Seal ring 26. Snap ring 27. Return spring
28. O-ring 29. Servo assembly 30. Snap ring
31. Sub-harness 32. Control valve with TCM 33. Bracket
34. A/T fluid temperature sensor 2 35. Terminal cord assembly 36. O-ring
37. Retaining pin 38. Transmission case
Revision: March 2010 2008 QX56
Page 3774 of 4083
OVERHAULTM-227
< DISASSEMBLY AND ASSEMBLY >
CEF
G H
I
J
K L
M A
B
TM
N
O P

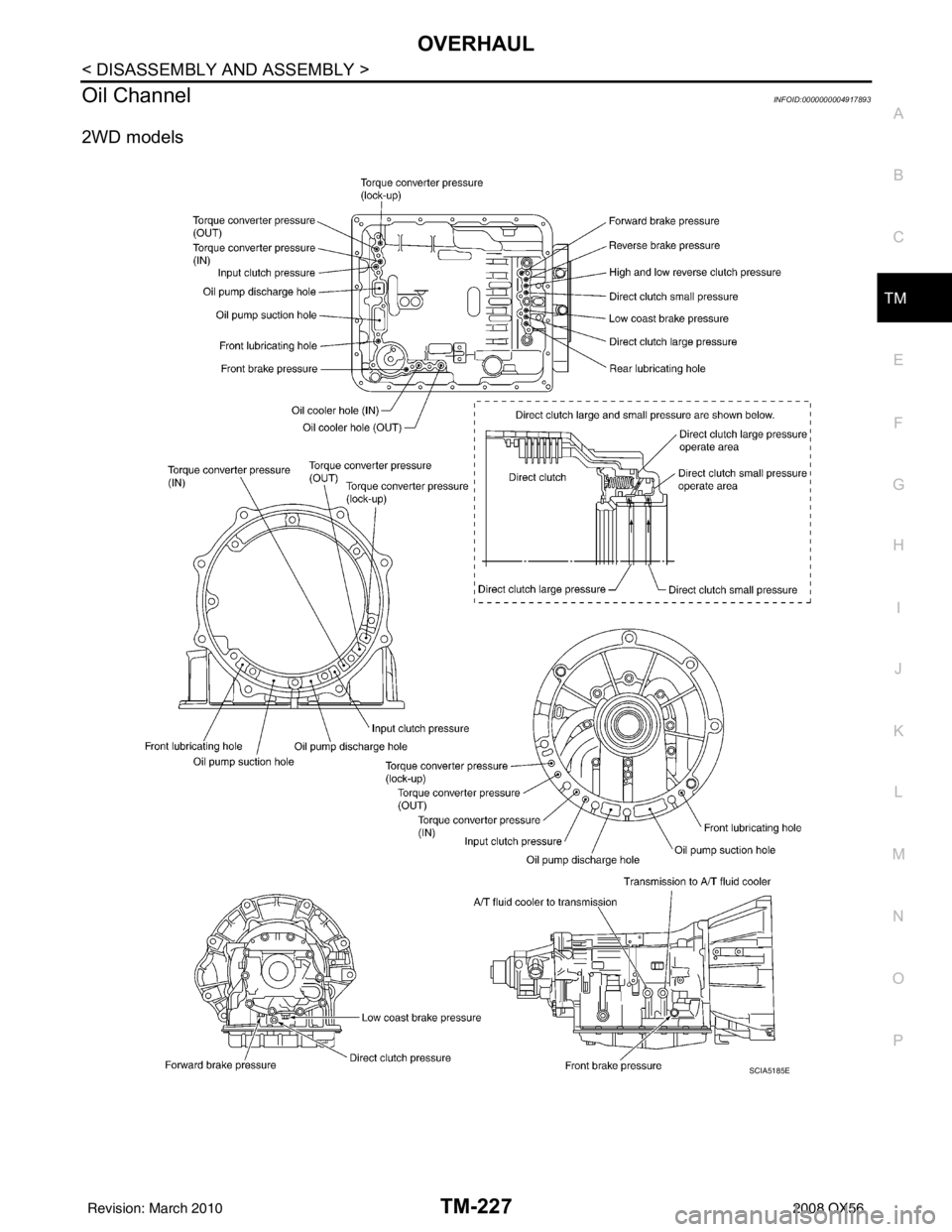

Oil ChannelINFOID:0000000004917893
2WD models
SCIA5185E
Revision: March 2010 2008 QX56
Page 3775 of 4083
TM-228
< DISASSEMBLY AND ASSEMBLY >
OVERHAUL
4WD models
SCIA5189E
Revision: March 20102008 QX56
Page 3776 of 4083
OVERHAULTM-229
< DISASSEMBLY AND ASSEMBLY >
CEF
G H
I
J
K L
M A
B
TM
N
O P

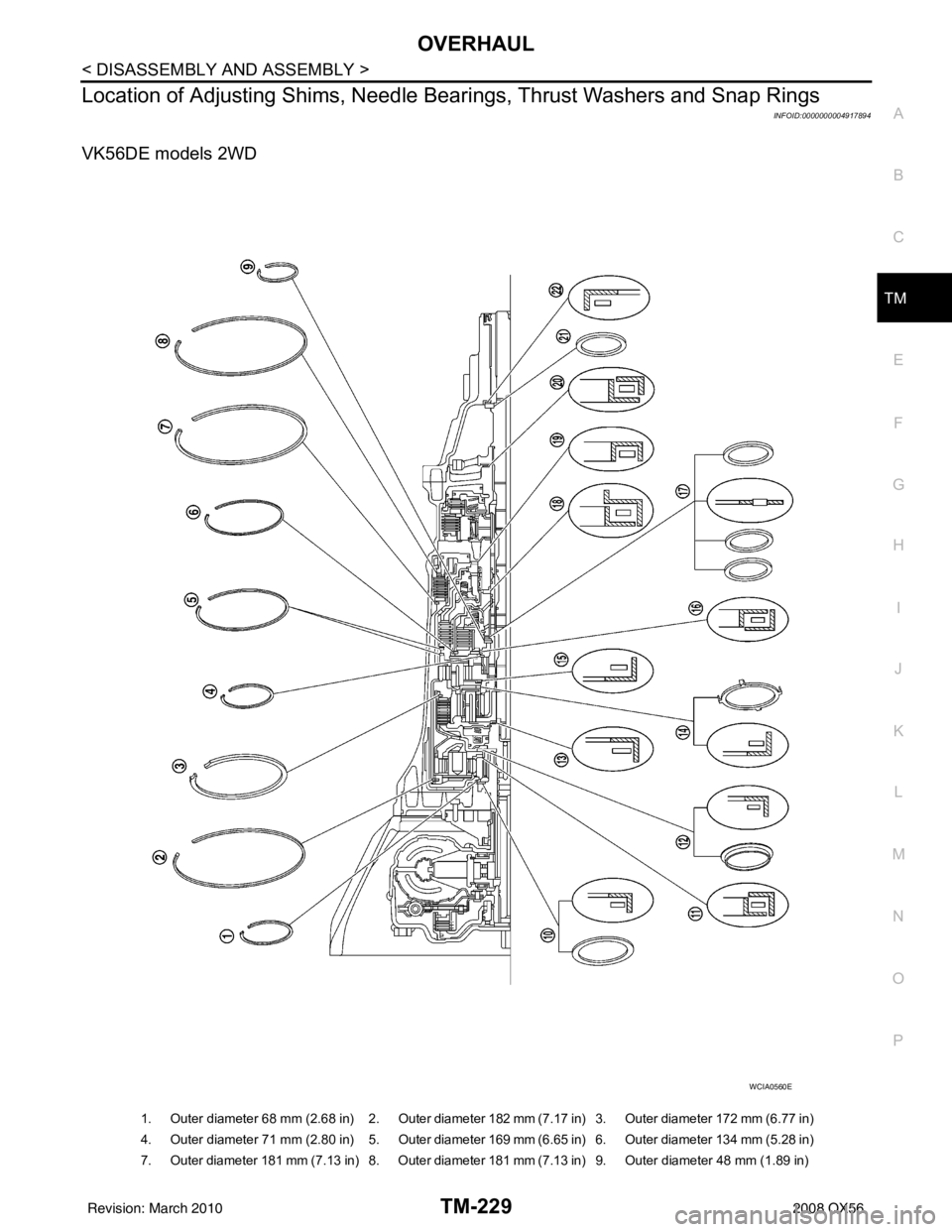

Location of Adjusting Shim s, Needle Bearings, Thrust Washers and Snap Rings
INFOID:0000000004917894
VK56DE models 2WD
WCIA0560E
1. Outer diameter 68 mm (2.68 in) 2. Outer diameter 182 mm (7.17 in) 3. Outer diameter 172 mm (6.77 in)
4. Outer diameter 71 mm (2.80 in) 5. Outer diameter 169 mm (6.65 in) 6. Outer diameter 134 mm (5.28 in)
7. Outer diameter 181 mm (7.13 in) 8. Outer diameter 181 mm (7.13 in) 9. Outer diameter 48 mm (1.89 in)
