5. Ontgrendel de afdekkap van het filter(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
6. Houd de filterhouder
Avast en
verwijder de onderste filterhouder.
7. Houd de filterhouder
Avast en trek
de bovenste filterhouder omlaag. 8. Houd de filterhouder
Avast en
verwijder de bovenste filterhouder.
9. Verwijder het interieurfilter uit de bovenste en onderste filterhouder en
vervang het door een nieuw
exemplaar.
Plaats het op zo'n manier dat de pijl
richting de achterzijde van de auto
wijst.
10. Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
7.3 Zelf uit te voeren onderhoud
447
7
Onderhoud en verzorging

Bij het plaatsen van het filterdeksel
Schuif de uitsparing
Avan het
filterdeksel over de bovenkant van de
bovenste filterhouder
B, zoals
aangegeven in de afbeelding, en bevestig
deze op zo'n manier dat deze richting het
insteekgedeelte in de dekselbevestiging
beweegt.
Auto's met linkse besturing
Auto's met rechtse besturing
Controle-interval
Controleer en vervang het interieurfilter
volgens het onderhoudsschema. In
gebieden met veel stof of met veel
verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje
of het garantieboekje voor het
onderhoudsschema.) Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
WAARSCHUWING!
Bij het vervangen van het
interieurfilter
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kan de airconditioning tijdens de
procedure in werking treden, hetgeen
kan leiden tot letsel.
• Controleer of de laadstekker niet is
aangesloten.
• Gebruik de op afstand bedienbare airconditioning niet
OPMERKING
Bij het gebruik van de airconditioning
• Controleer of het interieurfilteraanwezig is. Als de airconditioning
zonder filter gebruikt wordt, kan het
systeem beschadigd raken.
• Het filter kan vervangen worden. Reinig het filter niet met water of
perslucht.
Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen
overmatige kracht uit op de klauwen.
Anders kunnen de klauwen beschadigd
raken.
7.3 Zelf uit te voeren onderhoud
448

7.3.10 Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
• Het Smart entry-systeem metstartknop en de afstandsbediening
zullen niet goed werken.
• Het bereik van de afstandsbediening zal kleiner worden.
Zaken die u dient klaar te leggen
Leg de volgende zaken klaar voordat u de
batterij vervangt:
• Sleufkopschroevendraaier
• Kleine sleufkopschroevendraaier
• Lithiumbatterij CR2450
Gebruik een CR2450 lithiumbatterij
• Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
• Vervang de batterij alleen door het door de fabrikant aanbevolen type.
• Gooi batterijen niet weg, maar lever ze in als KCA.
Batterij vervangen
1. Maak de borging ongedaan en neem de mechanische sleutel uit de houder. 2. Verwijder het deksel.
Gebruik het juiste formaat
schroevendraaier. Wanneer u
geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met een
doek om schade aan de sleutel te
voorkomen.
3. Verwijder de lege batterij met een kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan
de module van de elektronische
sleutel aan het kapje vastzitten,
waardoor de batterij niet zichtbaar is.
Verwijder in dat geval de module van
de elektronische sleutel om de batterij
te kunnen verwijderen.
Gebruik het juiste formaat
schroevendraaier om de batterij te
verwijderen.
Plaats een nieuwe batterij met de
positieve aansluiting “+” naar boven.
4. Voer voor het plaatsen van het kapje van de mechanische sleutel stap 2en
1 in omgekeerde volgorde uit.
7.3 Zelf uit te voeren onderhoud
449
7
Onderhoud en verzorging

WAARSCHUWING!
Voorzorgsmaatregelen met
betrekking tot de accu
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Slik de batterij niet in. Anders kunt uchemische brandwonden oplopen.
• De elektronische sleutel is uitgerust met een knoopcel, ook wel
knoopbatterij genoemd. Als een
batterij wordt ingeslikt, kan deze
binnen 2 uur ernstige chemische
brandwonden veroorzaken, met
dodelijk of ernstig letsel als gevolg.
• Houd nieuwe en gebruikte batterijen buiten bereik van kinderen.
• Als het kapje niet goed kan worden gesloten, gebruik de elektronische
sleutel dan niet en berg deze buiten
bereik van kinderen op. Neem
vervolgens contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als u per ongeluk een batterij inslikt of een batterij in een deel van uw
lichaam plaatst, roep dan
onmiddellijk medische hulp in.
Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen
vrijkomen
• Vervang de batterij door een nieuw exemplaar van hetzelfde type. Als
een verkeerd type batterij wordt
gebruikt, kan deze ontploffen.
• Stel batterijen niet bloot aan een extreem lage druk als gevolg een
grote hoogte of extreem hoge
temperaturen.
• Verbrand een batterij niet en breek of snijd hem niet open.
WAARSCHUWING!(Vervolg)
Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN ONJUIST
TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN.
GOOI BATTERIJEN NIET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
Bij het vervangen van de accu
Gebruik het juiste formaat
schroevendraaier. Het uitoefenen van
overmatige kracht kan ervoor zorgen
dat het klepje vervormt of beschadigd
raakt.
Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende
voorzorgsmaatregelen om ongevallen te
voorkomen:
• Zorg altijd dat uw handen droog zijn.Door vocht kan de batterij gaan
corroderen.
• Voorkom dat andere onderdelen in de afstandsbediening worden
aangeraakt of bewogen.
• Verbuig de aansluitingen van de batterij niet.
7.3.11 Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbruiker niet
werkt, kan het zijn dat een zekering is
doorgebrand. Controleer in dat geval de
desbetreffende zekering en vervang deze
indien nodig.
Controleren en vervangen van
zekeringen
1. Zet het contact UIT. Controleer of de laadstekker niet is
aangesloten. Gebruik de op afstand
bedienbare airconditioning niet
tijdens de procedure.
7.3 Zelf uit te voeren onderhoud
450

2. Open het deksel van dezekeringenkast.
Elektromotorcompartiment
Druk de borglip in en trek het deksel
omhoog.
Zijpaneel dashboard links (auto's met
linkse besturing)
Verwijder het deksel.
Zijpaneel dashboard rechts (auto's met
rechtse besturing)
Verwijder het deksel.
3. Verwijder de zekering. Alleen zekering type A kan worden
verwijderd met de zekeringtrekker. 4. Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. Deze staat
vermeld op het deksel van de
zekeringenkast.
Ty p e A
AGoede zekering
BDefecte zekering
Ty p e B
AGoede zekering
BDefecte zekering
7.3 Zelf uit te voeren onderhoud
451
7
Onderhoud en verzorging

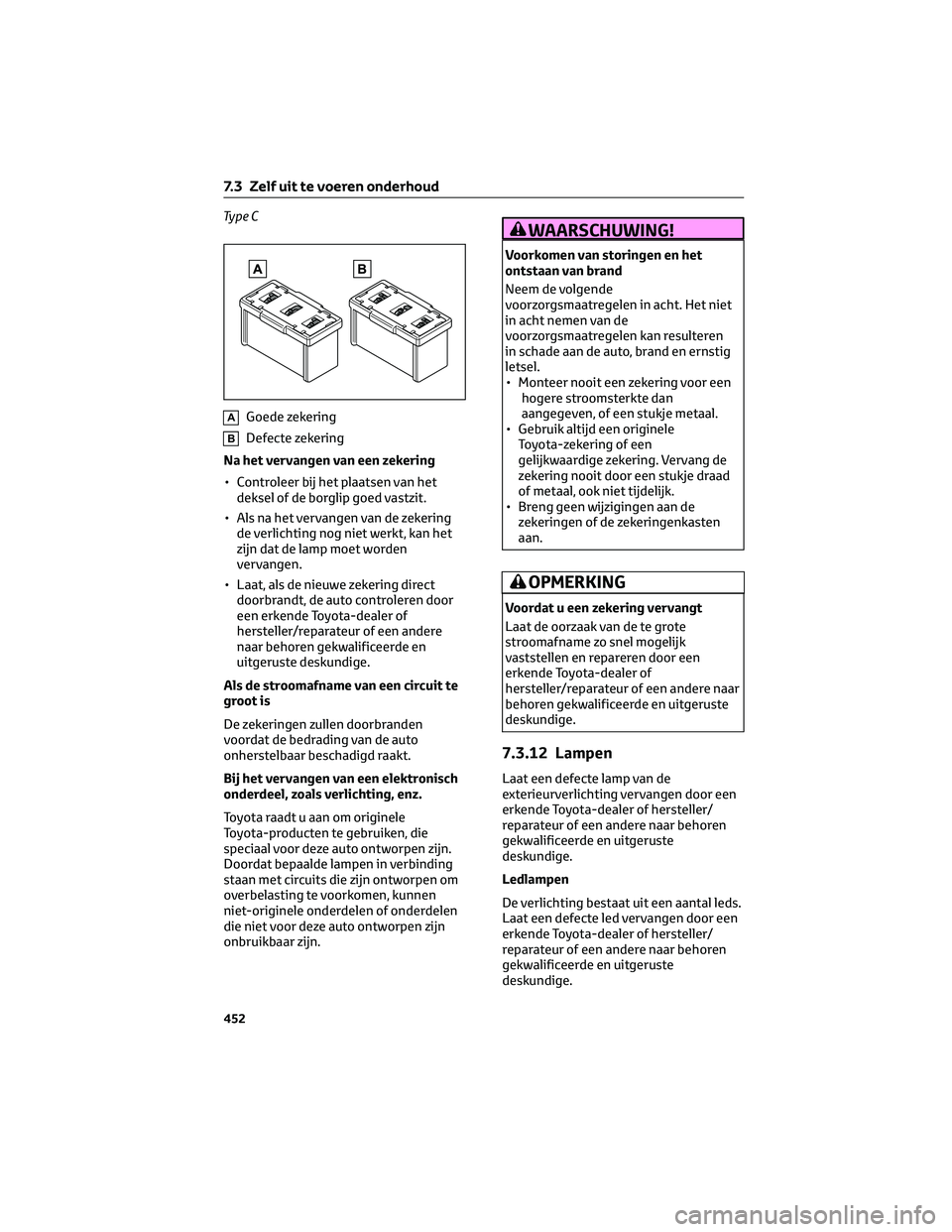

Ty p e C
AGoede zekering
BDefecte zekering
Na het vervangen van een zekering
• Controleer bij het plaatsen van het deksel of de borglip goed vastzit.
• Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen.
• Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
Bij het vervangen van een elektronisch
onderdeel, zoals verlichting, enz.
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnen
niet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan resulteren
in schade aan de auto, brand en ernstig
letsel.
• Monteer nooit een zekering voor een hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de zekeringen of de zekeringenkasten
aan.
OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
7.3.12 Lampen
Laat een defecte lamp van de
exterieurverlichting vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Ledlampen
De verlichting bestaat uit een aantal leds.
Laat een defecte led vervangen door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
7.3 Zelf uit te voeren onderhoud
452

Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem in
de volgende gevallen contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
voor meer informatie:
• Als er erg veel condens aan debinnenzijde van het koplampglas zit.
• Als de binnenzijde van de koplamp nat is en blijft.
Bij het vervangen van een elektronisch
onderdeel, zoals verlichting
→Blz. 452
