2022 TOYOTA BZ4X Instructieboekje (in Dutch)

Als “System Malfunction Visit Your
Dealer” (Storing in systeem. Ga naar
uw dealer) wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist)
• AHB (Automatic High Beam) (indienaanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
• RSA (Road Sign Assist)
• BSM (Blind Spot Monitor) (indien aanwezig)
• RCTA (Rear Crossing Traffic Alert) (indien aanwezig)
• FHL (automatisch knipperende alarmknipperlichten achter)
• SEA (Safe Exit Assist) (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• RCD (Rear Camera Detection) (indien aanwezig)
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “System Stopped See Owner’s
Manual” (Systeem uitgeschakeld.
Raadpleeg handleiding) wordt
weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist) • AHB (Automatic High Beam) (indien
aanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
• RSA (Road Sign Assist)
• BSM (Blind Spot Monitor) (indien aanwezig)
• RCTA (Rear Crossing Traffic Alert) (indien aanwezig)
• FHL (automatisch knipperende alarmknipperlichten achter)
• SEA (Safe Exit Assist) (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• RCD (Rear Camera Detection) (indien aanwezig)
Voer de onderstaande
correctieprocedures uit. – Controleer de accuspanning.
– Verwijder eventueel aanwezigeverontreinigingen van de
radarsensoren opzij voor/achter.
Als “System Stopped Front Camera
Low Visibility See Owner’s Manual”
(Systeem uitgeschakeld. Beperkt zicht
camera voor. Raadpleeg handleiding)
wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist)
• AHB (Automatic High Beam) (indien aanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
8.2 Stappen die genomen moeten worden in noodgevallen
471
8
Bij problemen

• RSA (Road Sign Assist)
Voer de onderstaande
correctieprocedures uit.– Wis de voorruit schoon met deruitenwissers.
– Ontwasem de voorruit met de airconditioning.
– Sluit de motorkap en verwijder eventuele stickers en dergelijke
zodat de camera voor niet meer
wordt afgedekt.
Als “System Stopped Front Camera Out
of Temp. Range Wait until Normal
Temperature” (Systeem uitgeschakeld.
Camera voor buiten
temperatuurbereik. Wacht tot deze
weer op normale temperatuur is)
wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist)
• AHB (Automatic High Beam) (indien aanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
• RSA (Road Sign Assist)
Voer de onderstaande
correctieprocedures uit. – Als de camera voor heet is,bijvoorbeeld doordat de auto in de
zon heeft gestaan, maak dan
gebruik van de airconditioning om
het gedeelte rondom de camera
voor af te koelen.
– Als bij het parkeren van de auto gebruik is gemaakt van een
zonnescherm, kan bij bepaalde
typen zonneschermen door het
zonlicht dat door het oppervlak
ervan wordt gereflecteerd de
temperatuur van de camera voor
extreem hoog oplopen. – Als de camera voor koud is,
bijvoorbeeld doordat de auto in een
zeer koude omgeving heeft gestaan,
maak dan gebruik van het
airconditioningsysteem om het
gedeelte rondom te camera voor op
te warmen.
Als “System Stopped Front Radar
Sensor Blocked Clean Radar Sensor”
(Systeem uitgeschakeld. Radarsensor
voor geblokkeerd. Reinig radarsensor)
wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist)
• AHB (Automatic High Beam) (indien aanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
• RSA (Road Sign Assist)
Voer de onderstaande
correctieprocedures uit. – Controleer of de radarsensor of dekap van de radarsensor is
verontreinigd en maak ze indien
nodig schoon (→blz. 245).
– Deze melding wordt mogelijk weergegeven tijdens het rijden in
een open gebied met weinig andere
voertuigen, gebouwen en andere
constructies in de nabije omgeving,
zoals bij grote dorre vlaktes,
grasland, braakliggende terreinen,
enz.
De melding zal dan waarschijnlijk
weer verdwijnen als wordt gereden
in een gebied met gebouwen,
andere constructies en andere
voertuigen in de nabije omgeving.
8.2 Stappen die genomen moeten worden in noodgevallen
472

Als “System Stopped Front Radar
Sensor Out of Temp. Range Wait until
Normal Temperature” (Systeem
uitgeschakeld. Radarsensor voor
buiten temperatuurbereik. Wacht tot
deze weer op normale temperatuur is”
wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist)
• AHB (Automatic High Beam) (indienaanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
• RSA (Road Sign Assist)
Voer de onderstaande
correctieprocedures uit. – De temperatuur van de radarsensorligt buiten het werkingsgebied.
Wacht totdat de temperatuur
normaal is.
Als “System Stopped Front Radar In
Self Calibration See Owner’s Manual”
(Systeem uitgeschakeld. Zelfkalibratie
radar voor bezig. Zie handleiding)
wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• PCS (Pre-Crash Safety-systeem)
• LDA (Lane Departure Alert)
• LTA (Lane Tracing Assist)
• AHB (Automatic High Beam) (indien aanwezig)
• AHS (Adaptive High Beam-systeem) (indien aanwezig)
• Dynamic Radar Cruise Control
• Snelheidsbegrenzer (indien aanwezig)
• RSA (Road Sign Assist) Voer de onderstaande
correctieprocedures uit.
– Controleer of de radarsensor of dekap van de radarsensor is
verontreinigd en maak ze indien
nodig schoon (→blz. 245).
– De radarsensor is mogelijk niet goed uitgelijnd en wordt automatisch
afgesteld tijdens het rijden. Rijd nog
even verder.
Als “Cruise Control Unavailable See
Owner’s Manual” (Cruise Control-
systeem niet beschikbaar, zie
handleiding) wordt weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• Dynamic Radar Cruise Control
• Cruise control
Er wordt een melding weergegeven als
er herhaaldelijk op de toets
rijondersteuning wordt gedrukt.
Druk de toets rijondersteuning snel en
stevig in.
Als “Speed Limiter Unavailable See
Owner’s Manual” (Snelheidsbegrenzer
niet beschikbaar, zie handleiding)
wordt weergegeven (indien aanwezig)
Deze melding kan worden weergegeven
als de transmissie in stand R staat.
Selecteer stand D.
Er wordt een melding weergegeven als
er herhaaldelijk op de toets
rijondersteuning wordt gedrukt.
Druk de toets rijondersteuning snel en
stevig in.
Als “Driver Monitor Unavailable See
Owner’s Manual” (Bestuurderscamera
niet beschikbaar, zie handleiding)
wordt weergegeven
De lens van de bestuurderscamera is
mogelijk vuil.
Als de cameralens vuil is, reinig deze dan
met een droge zachte doek om
beschadigingen te voorkomen.
8.2 Stappen die genomen moeten worden in noodgevallen
473
8
Bij problemen

Als “System Stopped Driver Monitor
Out of Temperature” (Systeem
uitgeschakeld. Bestuurderscamera
buiten temperatuurbereik) wordt
weergegeven
Geeft aan dat een van de volgende
systemen is uitgeschakeld:
• Bestuurderscamera
De temperatuur van de
bestuurderscamera ligt buiten het
werkingsgebied. Wacht totdat de
temperatuur normaal is.
Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige moet gaan
Het systeem of onderdeel dat op het
multi-informatiedisplay wordt
weergegeven, is defect. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als er een melding wordt weergegeven
dat de draaiknop van de transmissie
moet worden bediend
Om te voorkomen dat de draaiknop van
de transmissie in de verkeerde stand
wordt gezet of dat de auto onverwachts
in beweging komt, kan op het
multi-informatiedisplay een melding
worden weergegeven die u verzoekt om
de draaiknop in een andere stand te
zetten. Volg in dat geval de instructie
van de melding en zet de transmissie in
de aangegeven stand.
Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
• Als een van de onderstaandemeldingen wordt weergegeven op het
multi-informatiedisplay, volg dan de
instructies op. – “Battery Low” (batterij bijna leeg)
(→blz. 490)
– “Check Charging System Close Charging Port Lid” (Controleer
laadsysteem. Sluit klep
laadaansluiting) (→blz. 136)
– “Charging system malfunction” (storing laadsysteem) (→blz. 136)
– “Charging stopped High energy use” (laden gestopt, hoog
energieverbruik) (→blz. 136)
• Als een van de onderstaande meldingen wordt weergegeven op het
multi-informatiedisplay, kan dit
duiden op een storing. Laat de auto
onmiddellijk nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.– “Entry & Start System Malfunction” (storing in Smart entry-systeem
met startknop)
– “Traction battery system malfunction” (systeemstoring
tractiebatterij)
– “Accelerator system malfunction” (systeemstoring gaspedaal)
– “Plug-in Charging System Malfunction” (storing
plugin-laadsysteem)
– “EV system malfunction” (storing in EV-systeem)
– “Shift System Malfunction Apply Parking Brake Securely When
Parking See Owner’s Manual”
(Storing in schakelsysteem.
Activeer parkeerrem goed bij het
parkeren. Zie handleiding)
– “Shift System Malfunction See Owner’s Manual” (Storing in
schakelsysteem. Zie handleiding)
– “Shift System Malfunction Stop in a Safe Place See Owner’s Manual”
(Storing in schakelsysteem. Breng
auto op veilige plaats tot stilstand.
Zie handleiding)
8.2 Stappen die genomen moeten worden in noodgevallen
474

– “P Switch Malfunction ApplyParking Brake Securely When
Parking See Owner’s Manual”
(Storing in schakelaar stand P.
Activeer parkeerrem goed bij het
parkeren. Zie handleiding)
– “Shift System Unavailable Apply Parking Brake Securely When
Parking See Owner’s Manual”
(Schakelsysteem niet beschikbaar.
Activeer parkeerrem goed bij het
parkeren. Zie handleiding)
– “Battery Low Shifting Unavailable See Owner’s Manual” (Accu bijna
leeg. Schakelen niet mogelijk. Zie
handleiding)
• Als een van de onderstaande meldingen wordt weergegeven op het
multi-informatiedisplay, kan dit
duiden op een storing. Breng de auto
onmiddellijk tot stilstand en neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.– “Braking Power Low” (remkracht laag)
OPMERKING
Als “High Power Consumption Power
to Climate Temporarily Limited” (Hoog
stroomverbruik. Werking A/C en
verwarming beperkt) veelvuldig wordt
weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “Battery Low” (batterijpakket
bijna leeg) regelmatig wordt
weergegeven
De 12V-accu kan verouderd zijn.
Wanneer de auto niet wordt gebruikt,
kan de accu ontladen raken. Laat
daarom de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “Maintenance Reqd. For Traction
Battery At Your Dealer” (onderhoud bij
dealer vereist voor tractiebatterij)
wordt weergegeven
De tractiebatterij moet worden
nagekeken of vervangen. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Wanneer u door blijft rijden zonder de tractiebatterij te laten nakijken, kan
het EV-systeem niet worden gestart.
• Raadpleeg onmiddellijk een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als het EV-systeem niet
gestart kan worden.
8.2 Stappen die genomen moeten worden in noodgevallen
475
8
Bij problemen

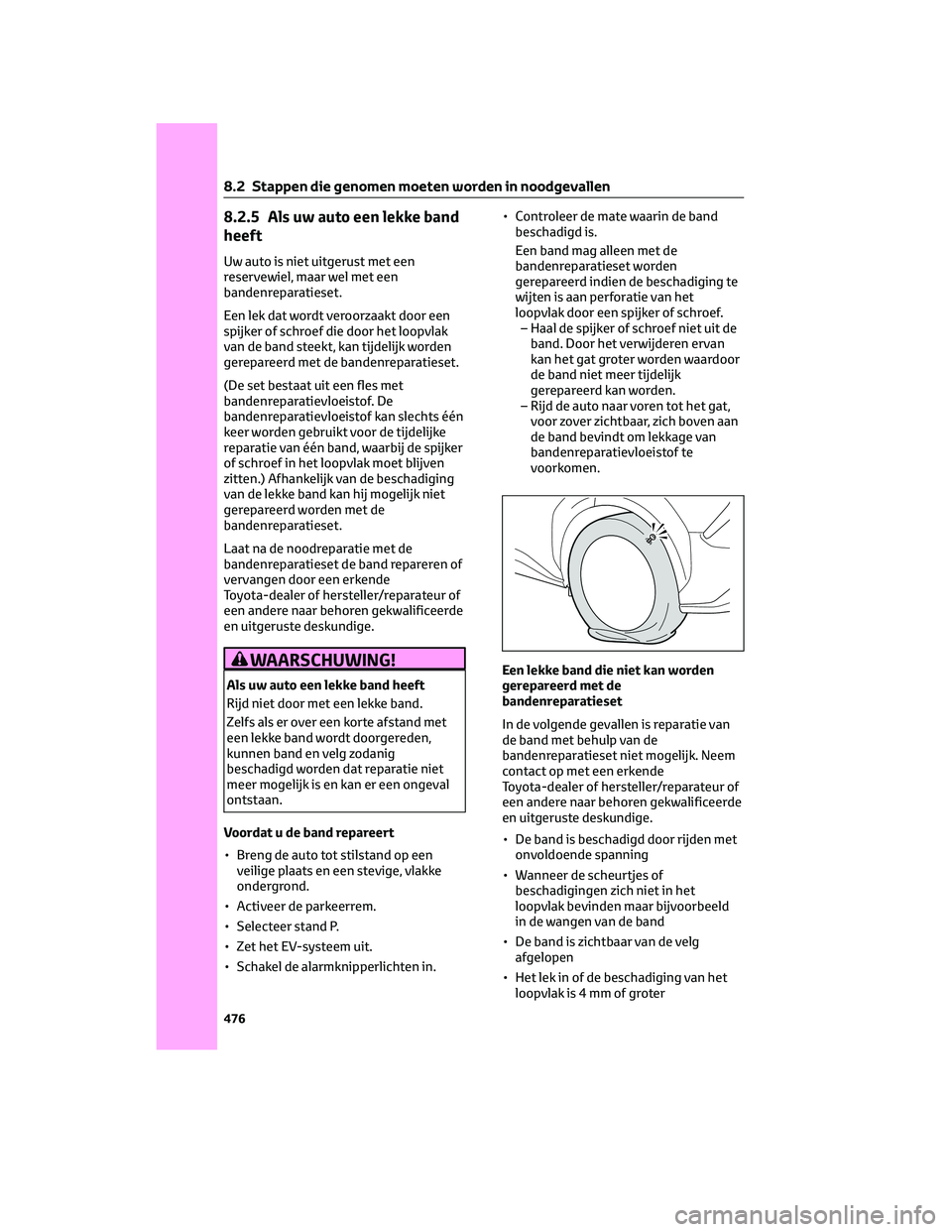

8.2.5 Als uw auto een lekke band
heeft
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een
spijker of schroef die door het loopvlak
van de band steekt, kan tijdelijk worden
gerepareerd met de bandenreparatieset.
(De set bestaat uit een fles met
bandenreparatievloeistof. De
bandenreparatievloeistof kan slechts één
keer worden gebruikt voor de tijdelijke
reparatie van één band, waarbij de spijker
of schroef in het loopvlak moet blijven
zitten.) Afhankelijk van de beschadiging
van de lekke band kan hij mogelijk niet
gerepareerd worden met de
bandenreparatieset.
Laat na de noodreparatie met de
bandenreparatieset de band repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Voordat u de band repareert
• Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Selecteer stand P.
• Zet het EV-systeem uit.
• Schakel de alarmknipperlichten in. • Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of schroef.– Haal de spijker of schroef niet uit de band. Door het verwijderen ervan
kan het gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
– Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te
voorkomen.
Een lekke band die niet kan worden
gerepareerd met de
bandenreparatieset
In de volgende gevallen is reparatie van
de band met behulp van de
bandenreparatieset niet mogelijk. Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• De band is beschadigd door rijden met onvoldoende spanning
• Wanneer de scheurtjes of beschadigingen zich niet in het
loopvlak bevinden maar bijvoorbeeld
in de wangen van de band
• De band is zichtbaar van de velg afgelopen
• Het lek in of de beschadiging van het loopvlak is 4 mm of groter
8.2 Stappen die genomen moeten worden in noodgevallen
476

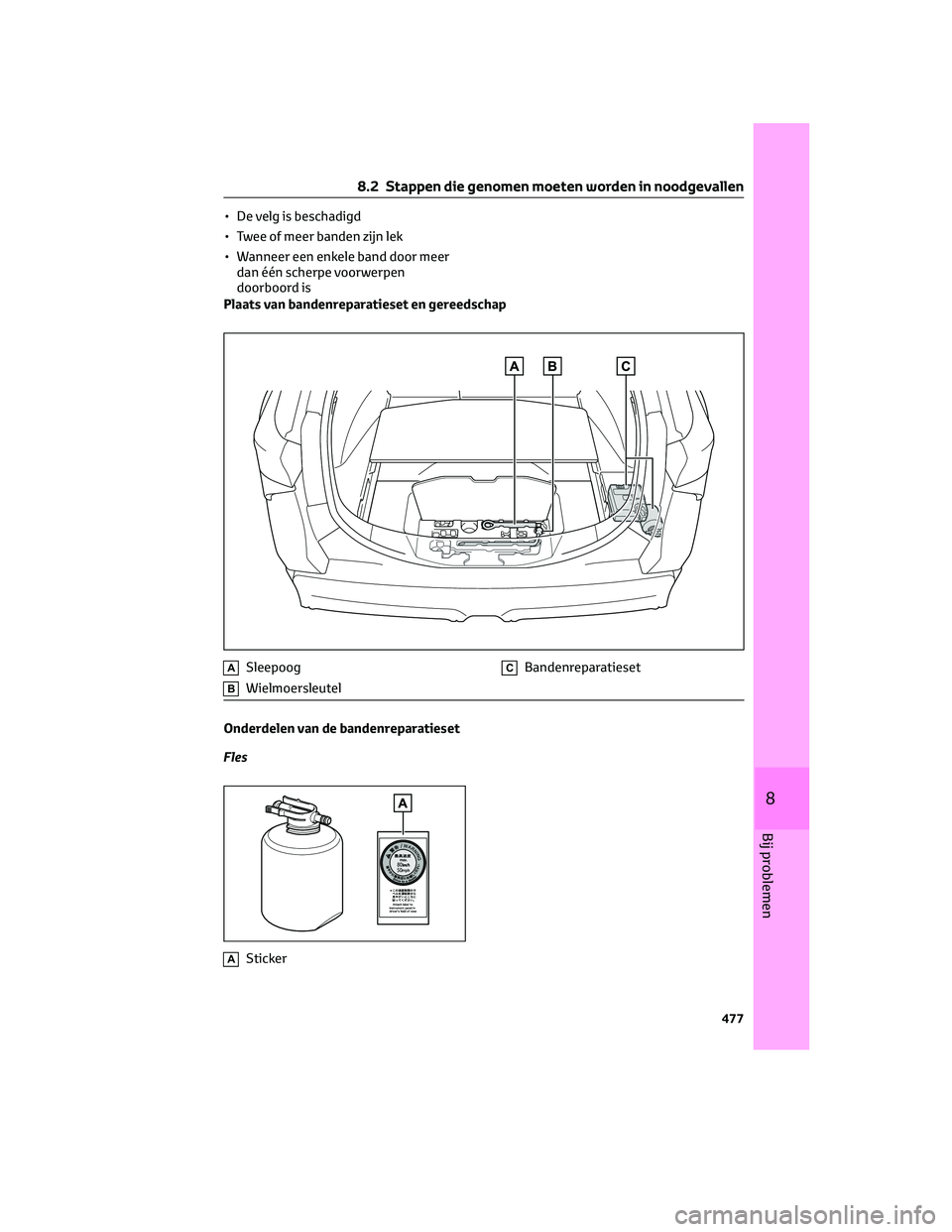

• De velg is beschadigd
• Twee of meer banden zijn lek
• Wanneer een enkele band door meerdan één scherpe voorwerpen
doorboord is
Plaats van bandenreparatieset en gereedschap
ASleepoog
BWielmoersleutel
CBandenreparatieset
Onderdelen van de bandenreparatieset
Fles
ASticker
8.2 Stappen die genomen moeten worden in noodgevallen
477
8
Bij problemen

Compressor
ABandenspanningsmeter
BCompressorschakelaar
CVoedingsaansluiting
DSlang
EOntluchtingsdopje
Bandenreparatieset
• De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te
repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt
en moeten worden vervangen, neem
dan contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• De compressor kan meerdere keren worden gebruikt.
• De bandenreparatievloeistof kan worden gebruikt bij een
buitentemperatuur van -40°C tot
60°C. • De bandenreparatieset is exclusief
bestemd voor de originele banden die
op uw auto zijn gemonteerd. Gebruik
de set niet voor banden met een
afwijkende maat of voor andere
doeleinden.
• Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken
veroorzaken.
• Eventueel gemorste bandenreparatievloeistof moet direct
van het wiel of de carrosserie worden
verwijderd. Veeg het oppervlak
onmiddellijk af met een vochtige
doek.
• Tijdens de werking van de reparatieset wordt veel lawaai
geproduceerd. Dit is normaal en duidt
niet op een storing.
• Niet gebruiken om de bandenspanning te controleren of op
de voorgeschreven waarde te
brengen.
Aanwijzing voor het controleren van
de bandenreparatieset
• Controleer regelmatig de uiterste houdbaarheidsdatum van de
bandenreparatievloeistof. De uiterste
houdbaarheidsdatum staat vermeld
op de fles.
• Gebruik de bandenreparatievloeistof niet wanneer de uiterste
houdbaarheidsdatum is verstreken.
Anders worden reparaties met de
bandenreparatieset mogelijk niet
goed uitgevoerd.
• De bandenreparatievloeistof is beperkt houdbaar. De uiterste
houdbaarheidsdatum staat vermeld
op de fles. De
bandenreparatievloeistof dient voor
de uiterste houdbaarheidsdatum te
worden vervangen. Neem voor
vervanging contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
8.2 Stappen die genomen moeten worden in noodgevallen
478
