2022 TOYOTA BZ4X Instructieboekje (in Dutch)

Schoonmaken van de metaalaccenten
met satijnglans
• Verwijder vuil met een vochtige,zachte doek of synthetische zeem.
• Veeg daarna het resterende vocht weg met een droge, zachte doek.
Schoonmaken van de metaalaccenten
met satijnglans
De metalen delen hebben een oppervlak
van echt metaal. Deze moeten regelmatig
worden schoongemaakt. Als de vuile
delen gedurende langere tijd niet worden
schoongemaakt, zal het schoonmaken
moeilijker gaan.
Schoonmaken van lederen bekleding
Schoonmaken van leder
• Verwijder vuil en stof met een stofzuiger.
• Veeg overtollig vuil en stof weg met een zachte doek die is bevochtigd met
een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5%
wolreinigingsmiddel.
• Verwijder alle sporen van het reinigingsmiddel grondig met een
schone, vochtige doek.
• Veeg daarna het resterende vocht van het leder af met een droge, schone
doek. Laat de lederen bekleding
drogen in een geventileerde ruimte in
de schaduw.
Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten
minste twee keer per jaar schoon te
maken.
OPMERKING
Voorkomen van beschadiging van
lederen bekleding
Neem de volgende
voorzorgsmaatregelen in acht om
beschadiging en vroegtijdige slijtage
van lederen bekleding te voorkomen:
• Verwijder stof en vuil onmiddellijk van de bekleding.
• Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
• Leg geen vinyl of plastic voorwerpen of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge
temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
Schoonmaken van kunstleder
• Verwijder vuil en stof met een stofzuiger.
• Verwijder het met een zachte vochtige doek met ongeveer 1%
reinigingsmiddel.
• Verwijder alle sporen van het reinigingsmiddel en water grondig
met een schone, vochtige doek.
Stoffen delen schoonmaken
• Verwijder het stof met een stofzuiger of tape van de stoffen delen.
Verwijder het stof van het gedeelte ter
hoogte van de passagiersairbag
echter met de hand.
• Veeg de stoffen delen voorzichtig schoon met een vochtige doek.
Gebruik geen reinigingsmiddelen om de
stoffen delen schoon te maken.
7.1 Onderhoud en verzorging
415
7
Onderhoud en verzorging

7.2 Onderhoud
7.2.1 Onderhoud en reparatie
Om veilig en zuinig te kunnen rijden is het
van essentieel belang dat uw auto goed
verzorgd en onderhouden wordt. Toyota
raadt het onderstaande onderhoud aan.
Waar naar toe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties
en reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Laat door de garantie
gedekte reparaties en
servicewerkzaamheden uitvoeren door
een erkende Toyota-dealer of
hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het
oplossen van eventuele problemen met
uw auto. Er kunnen ook voordelen aan
zitten om niet door de garantie gedekte
reparaties en servicewerkzaamheden te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur,
omdat die u met zijn expertise kan helpen
eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
voert alle onderhoudswerkzaamheden
aan uw auto betrouwbaar en tegen zo
laag mogelijke kosten uit, dankzij zijn
ervaring met Toyota's.
WAARSCHUWING!
Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en dodelijk of ernstig letsel
veroorzaken.
WAARSCHUWING!(Vervolg)
Omgaan met de 12V-accu
12V-accupolen, aansluitingen en
bijbehorende onderdelen bevatten
lood. Een loodvergiftiging kan
hersenbeschadiging veroorzaken. Was
daarom na werkzaamheden altijd uw
handen. (→Blz. 423)
Periodiek onderhoud
Laat het onderhoud aan uw auto
uitvoeren volgens het
onderhoudsschema.
Zie het onderhoudsboekje en
garantieboekje voor alle informatie over
het onderhoudsschema.
Zelf uit te voeren onderhoud
Hoe zit het met zelf uit te voeren
onderhoud?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te
voeren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit
soort werkzaamheden kunt u beter
overlaten aan een deskundig monteur.
Zelfs als u een ervaren doe-het-
zelfmonteur bent, raden wij u aan om
reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
uit te laten voeren. Een erkende
Toyota-dealer of hersteller/reparateur
houdt de onderhoudshistorie van uw
Toyota bij, wat handig kan zijn als u ooit
werkzaamheden moet laten uitvoeren die
onder de garantie vallen. Indien u de
service- of onderhoudswerkzaamheden
door een andere naar behoren
gekwalificeerde en uitgeruste deskundige
dan een erkende Toyota-dealer of
hersteller/reparateur laat uitvoeren,
7.2 Onderhoud
416

raden wij u aan te vragen of de
onderhoudshistorie kan worden
bijgehouden.
Wanneer moet uw auto worden
gerepareerd?
Wees attent op veranderingen in de
prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud
noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
• Een merkbaar verlies aan trekkracht
• Vreemde geluiden
• Sporen van lekkage onder de auto (nagebruik van de airconditioning is
waterlekkage echter normaal)
• Abnormaal zachte banden, ongewoon veel bandengepiep bij het nemen van
bochten of ongelijkmatige
bandenslijtage
• De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
• Vreemde geluiden die kennelijk in verband staan met de bewegingen
van de wielophanging
• Verlies van remkracht; “sponzig” aanvoelend rempedaal; het pedaal
kan bijna tot op de vloer worden
ingetrapt; scheeftrekken van de auto
bij remmen
Als u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
7.3 Zelf uit te voeren
onderhoud
7.3.1 Voorzorgsmaatregelen bij
zelf uit te voeren onderhoud
Als u controles en
onderhoudswerkzaamheden uitvoert,
dient u dit precies te doen zoals in dit
hoofdstuk wordt beschreven. Onderhoud
Onderwerp Benodigdheden
Conditie 12V-
accu
(→blz. 423) ■
Warm water
■ Zuiveringszout
■ Vet
■ Universele sleutel
(voor de bouten van
de accukabels)
■ Gedestilleerd water
Koelvloei-
stofniveau
verwarming
(→blz. 421,
blz. 422) ■
Toyota Super Long
Life Coolant of een
gelijkwaardig product
Toyota Super Long
Life Coolant is
voorgemixt met 50%
koelvloeistof en 50%
gedestilleerd water.
■ Trechter (uitsluitend
voor het bijvullen van
koelvloeistof )
Koelvloei-
stofniveau
vermogens-
regeleenheid
(→blz. 422) ■
Om ervoor te zorgen
dat het koelsysteem
van de tractiebatterij
optimaal kan
presteren en de kans
op kortsluiting van de
tractiebatterij of
andere schade aan uw
auto te beperken,
adviseert Toyota om
Toyota Genuine
Traction Battery
Coolant of een
gelijkwaardig product
te gebruiken.
■ Trechter (uitsluitend
voor het bijvullen van
koelvloeistof )
Zekeringen
(→blz. 450) ■
Zekering met dezelfde
stroomsterkte als de
oorspronkelijke
zekering
Radiateur en
condensor
(→blz. 422) −
Bandenspan-
ning
(→blz. 444) ■
Bandenspannings-
meter
■ Compressor
7.2 Onderhoud
417
7
Onderhoud en verzorging

Onderwerp Benodigdheden
Ruitensproei-
ervloeistof
(→blz. 426) ■
Water of
ruitensproeiervloeistof
met antivries (voor
gebruik onder
winterse
omstandigheden)
■ Trechter (uitsluitend
voor het bijvullen van
ruitensproeiervloei-
stof )
WAARSCHUWING!
In het elektromotorcompartiment
bevinden zich allerlei mechanismen en
vloeistoffen die plotseling in beweging
kunnen komen, heet kunnen worden of
elektrisch geladen kunnen worden.
Neem onderstaande
voorzorgsmaatregelen in acht om
ernstig letsel te voorkomen.
Tijdens werkzaamheden in het
elektromotorcompartiment
• Controleer of POWER ON (contact
AAN) niet wordt weergegeven op het
multi-informatiedisplay en of het
controlelampje READY uit is.
• Houd handen, kleding en gereedschap uit de buurt van de
ventilator als die in werking is.
• Raak de elektromotor, de vermogensregeleenheid, de
radiateur en dergelijke niet direct na
het rijden aan, aangezien deze
onderdelen heet kunnen zijn. De
koelvloeistof en andere vloeistoffen
kunnen ook heet zijn.
• Laat geen brandbare voorwerpen, zoals een stuk papier of een doek,
achter in het
elektromotorcompartiment.
• Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt
van de 12V-accu. Accudampen zijn
licht ontvlambaar.
WAARSCHUWING!(Vervolg)
• Wees uiterst voorzichtig als u aan de12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve
zwavelzuur.
• Verwijder of vervang hoogspanningscomponenten,
hoogspanningskabels en de stekkers
ervan nooit, raak ze niet aan en neem
ze niet uit elkaar. U loopt dan
namelijk het risico van ernstige
brandwonden en elektrische
schokken die dodelijk of ernstig
letsel tot gevolg kunnen hebben.
• Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt, spoel
ze dan onmiddellijk met schoon
water. Raadpleeg een arts als u last
blijft houden.
Werkzaamheden bij de elektrische
koelventilator of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch
worden ingeschakeld als de
airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. (→Blz. 422)
Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.
7.3 Zelf uit te voeren onderhoud
418

OPMERKING
Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het
remvloeistofniveau iets lager wordt door
slijtage van de remblokken of door een
hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op een
serieus probleem.

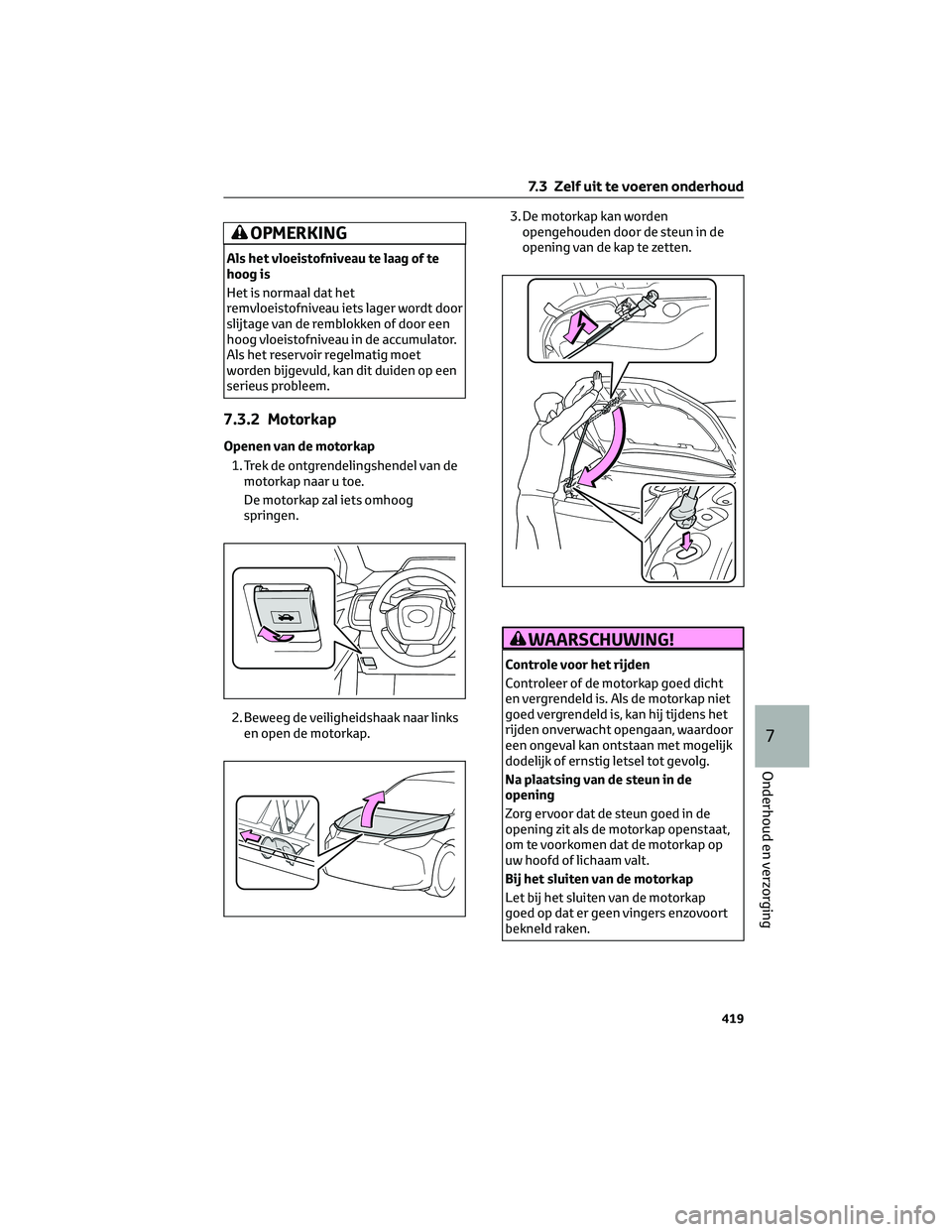

7.3.2 Motorkap
Openen van de motorkap1. Trek de ontgrendelingshendel van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
2. Beweeg de veiligheidshaak naar links en open de motorkap. 3. De motorkap kan worden
opengehouden door de steun in de
opening van de kap te zetten.
WAARSCHUWING!
Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is. Als de motorkap niet
goed vergrendeld is, kan hij tijdens het
rijden onverwacht opengaan, waardoor
een ongeval kan ontstaan met mogelijk
dodelijk of ernstig letsel tot gevolg.
Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap
goed op dat er geen vingers enzovoort
bekneld raken.
7.3 Zelf uit te voeren onderhoud
419
7
Onderhoud en verzorging

OPMERKING
Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te
sluiten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap beschadigd raken.

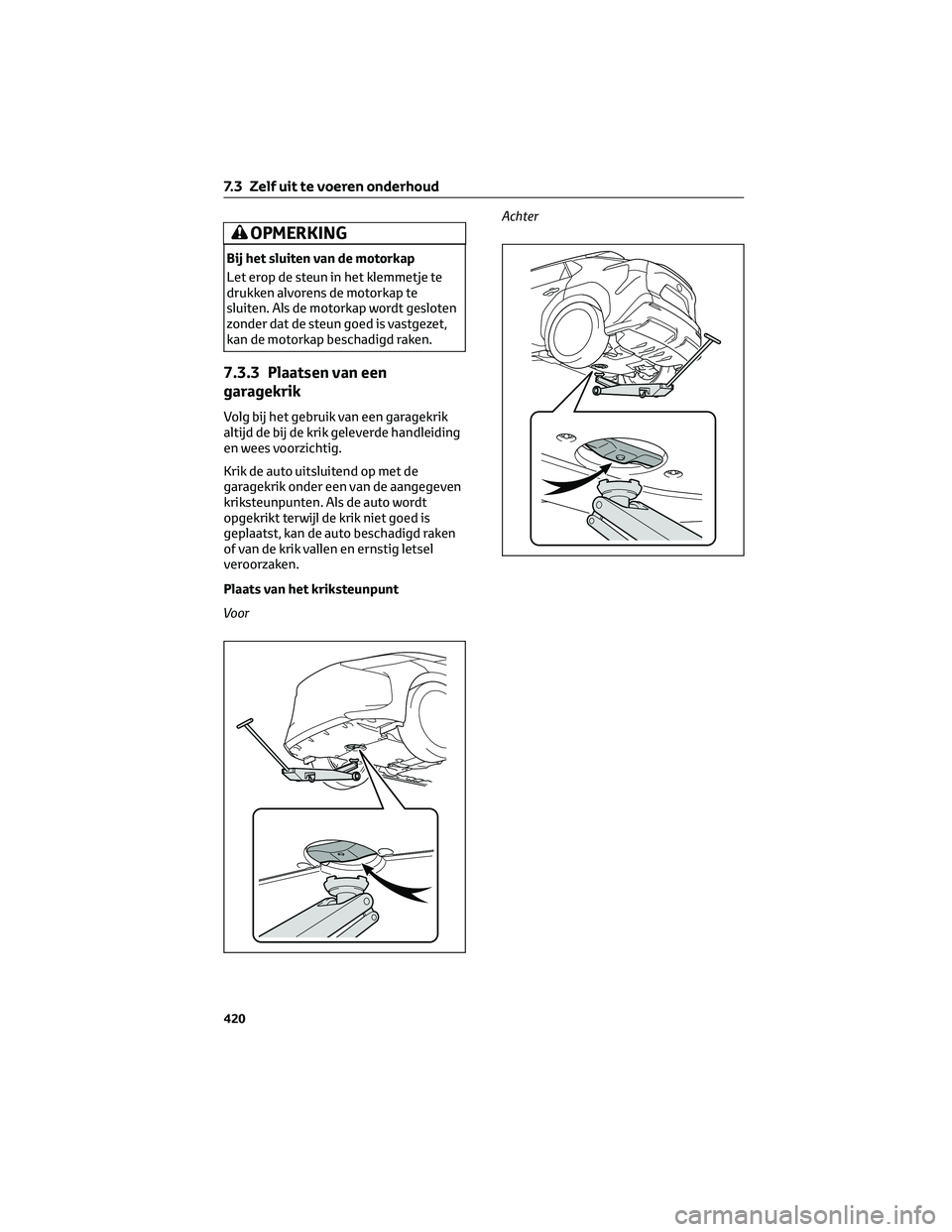

7.3.3 Plaatsen van een
garagekrik
Volg bij het gebruik van een garagekrik
altijd de bij de krik geleverde handleiding
en wees voorzichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aangegeven
kriksteunpunten. Als de auto wordt
opgekrikt terwijl de krik niet goed is
geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel
veroorzaken.
Plaats van het kriksteunpunt
VoorAchter
7.3 Zelf uit te voeren onderhoud
420

7.3.4 Elektromotorcompartiment
Onderdelen
AKoelvloeistofreservoir verwarming
(→blz. 421)
BSproeierreservoir (→blz. 426)
CKoelvloeistofreservoir
vermogensregeleenheid (→blz. 422)
D12V-accu (→blz. 423)
EZekeringenkast (→blz. 450)
FRadiateur (→blz. 422)
GCondensor (→blz. 422)
HElektrische koelventilator
Controleren van de koelvloeistof van de
verwarming
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als het EV-systeem koud is.ADop reservoir
BBovenste streepje (MAX)
COnderste streepje (MIN)
Als het niveau zich op of onder het
onderste streepje (MIN) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (MAX). (→Blz. 493)
Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water.
(Minimumtemperatuur: -35°C)
7.3 Zelf uit te voeren onderhoud
421
7
Onderhoud en verzorging

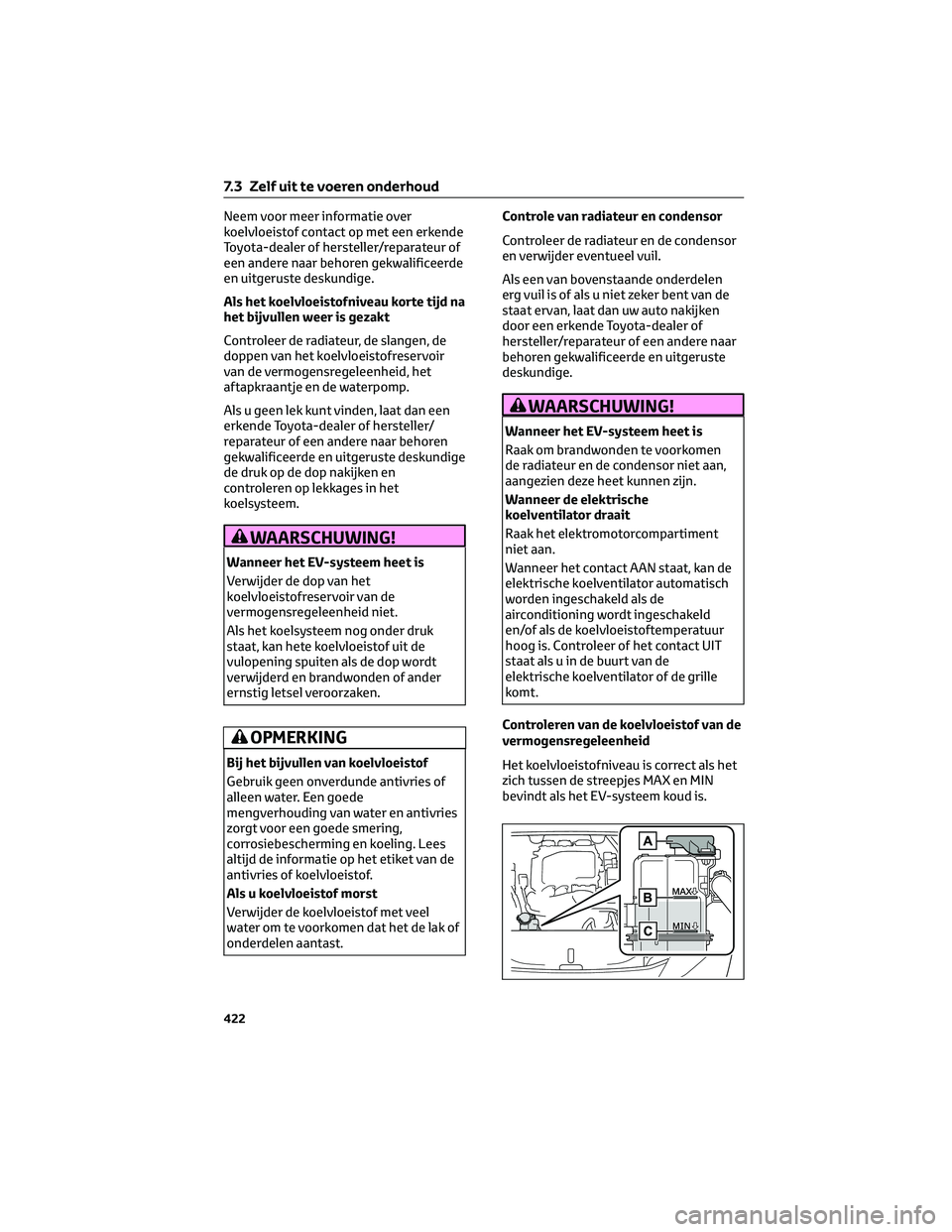

Neem voor meer informatie over
koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de
doppen van het koelvloeistofreservoir
van de vermogensregeleenheid, het
aftapkraantje en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
de druk op de dop nakijken en
controleren op lekkages in het
koelsysteem.
WAARSCHUWING!
Wanneer het EV-systeem heet is
Verwijder de dop van het
koelvloeistofreservoir van de
vermogensregeleenheid niet.
Als het koelsysteem nog onder druk
staat, kan hete koelvloeistof uit de
vulopening spuiten als de dop wordt
verwijderd en brandwonden of ander
ernstig letsel veroorzaken.
OPMERKING
Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede
mengverhouding van water en antivries
zorgt voor een goede smering,
corrosiebescherming en koeling. Lees
altijd de informatie op het etiket van de
antivries of koelvloeistof.
Als u koelvloeistof morst
Verwijder de koelvloeistof met veel
water om te voorkomen dat het de lak of
onderdelen aantast.Controle van radiateur en condensor
Controleer de radiateur en de condensor
en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van de
staat ervan, laat dan uw auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Wanneer het EV-systeem heet is
Raak om brandwonden te voorkomen
de radiateur en de condensor niet aan,
aangezien deze heet kunnen zijn.
Wanneer de elektrische
koelventilator draait
Raak het elektromotorcompartiment
niet aan.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch
worden ingeschakeld als de
airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. Controleer of het contact UIT
staat als u in de buurt van de
elektrische koelventilator of de grille
komt.
Controleren van de koelvloeistof van de
vermogensregeleenheid
Het koelvloeistofniveau is correct als het
zich tussen de streepjes MAX en MIN
bevindt als het EV-systeem koud is.
7.3 Zelf uit te voeren onderhoud
422
