2022 TOYOTA BZ4X Instructieboekje (in Dutch)

Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als u niet
beschikt over Toyota Genuine Traction
Battery Coolant.
1. Verwijder de bout.
2. Open de dop van het reservoir.
Laat de auto zo snel mogelijk nakijken
door de dichtstbijzijnde erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING!
Een ongeval of letsel voorkomen bij
controles in de motorruimte van uw
auto
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig
letsel, zoals brandwonden, tot gevolg
hebben.
• Als er stoom onder de motorkap vandaan komt, open de motorkap
dan niet voordat de stoom is
verdwenen. Het
elektromotorcompartiment kan zeer
heet zijn.
• Houd uw handen en kleding (met name stropdassen, sjaals en dassen)
uit de buurt van de ventilator. Als u
dit niet doet, kunnen uw handen of
kleding bekneld raken, wat kan
leiden tot ernstig letsel.
WAARSCHUWING!(Vervolg)
• Draai de dop van hetkoelvloeistofreservoir niet los als
het EV-systeem en de radiateur heet
zijn. Er kan hete stoom of
koelvloeistof uit spuiten.
OPMERKING
Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat het
EV-systeem voldoende is afgekoeld. Het
te snel bijvullen van koelvloeistof bij een
heet EV-systeem kan schade aan het
EV-systeem veroorzaken.
Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg dat de koelvloeistof nietverontreinigd raakt (bijvoorbeeld met
zand of stof ).
• Gebruik geen water of een ander soort koelvloeistof om de koelvloeistof bij
te vullen. Gebruik ook geen
koelvloeistofadditieven.
8.2.12 Als de auto vast komt te
zitten
Voer de volgende procedures uit als de
banden doorslippen of als de auto vastzit
in modder, sneeuw, enz.:
Herstelprocedure
1. Zet het EV-systeem uit. Activeer de parkeerrem en selecteer stand P.
2. Verwijder modder, sneeuw of zand rond de voorwielen.
3. Leg een stuk hout, stenen of ander materiaal onder de voorwielen om de
wielen grip te geven.
4. Start het EV-systeem opnieuw.
5. Selecteer stand D of R en deactiveer de parkeerrem. Trap vervolgens
voorzichtig het gaspedaal in.
8.2 Stappen die genomen moeten worden in noodgevallen
495
8
Bij problemen

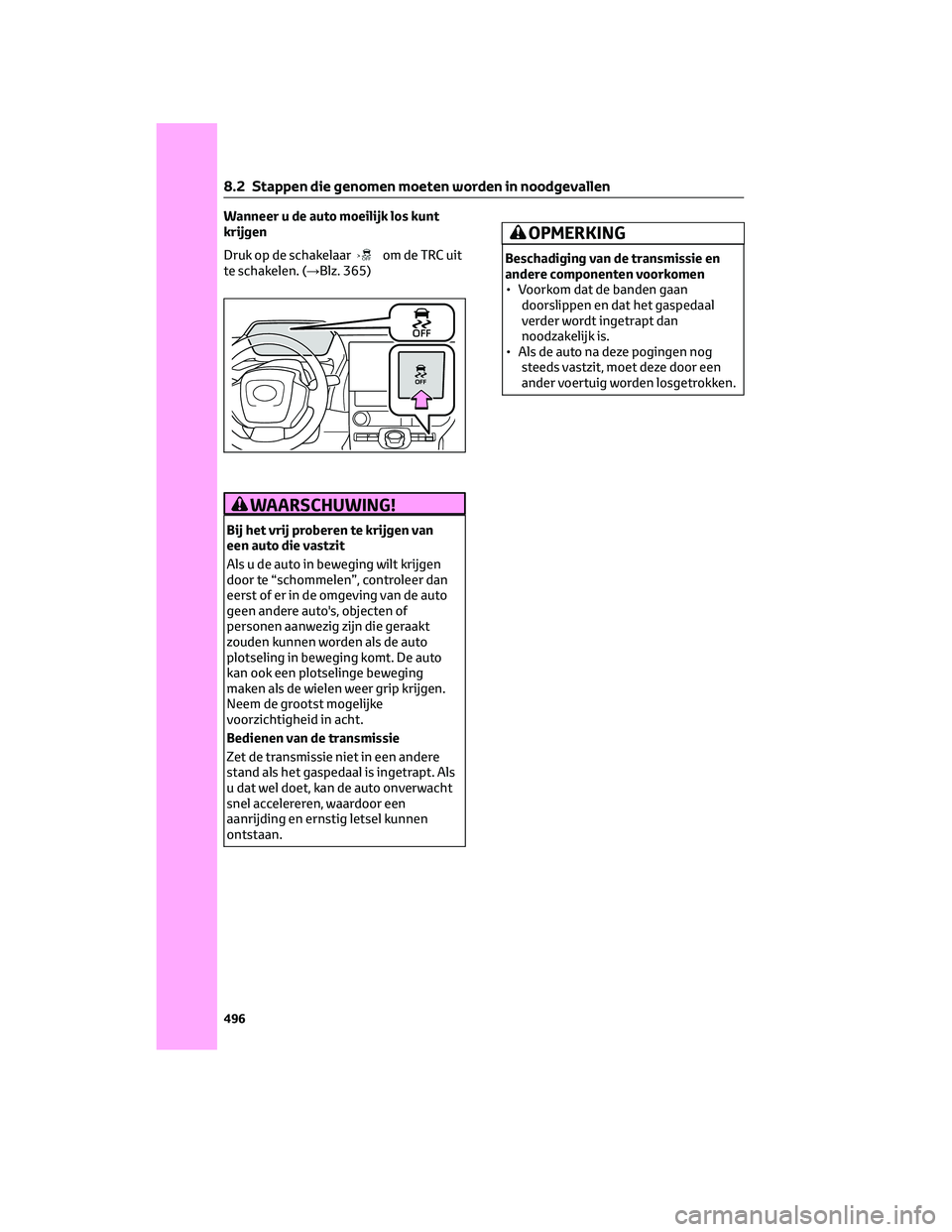

Wanneer u de auto moeilijk los kunt
krijgen
Druk op de schakelaar
om de TRC uit
te schakelen. (→Blz. 365)
WAARSCHUWING!
Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto
geen andere auto's, objecten of
personen aanwezig zijn die geraakt
zouden kunnen worden als de auto
plotseling in beweging komt. De auto
kan ook een plotselinge beweging
maken als de wielen weer grip krijgen.
Neem de grootst mogelijke
voorzichtigheid in acht.
Bedienen van de transmissie
Zet de transmissie niet in een andere
stand als het gaspedaal is ingetrapt. Als
u dat wel doet, kan de auto onverwacht
snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen
ontstaan.
OPMERKING
Beschadiging van de transmissie en
andere componenten voorkomen
• Voorkom dat de banden gaan doorslippen en dat het gaspedaal
verder wordt ingetrapt dan
noodzakelijk is.
• Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
8.2 Stappen die genomen moeten worden in noodgevallen
496

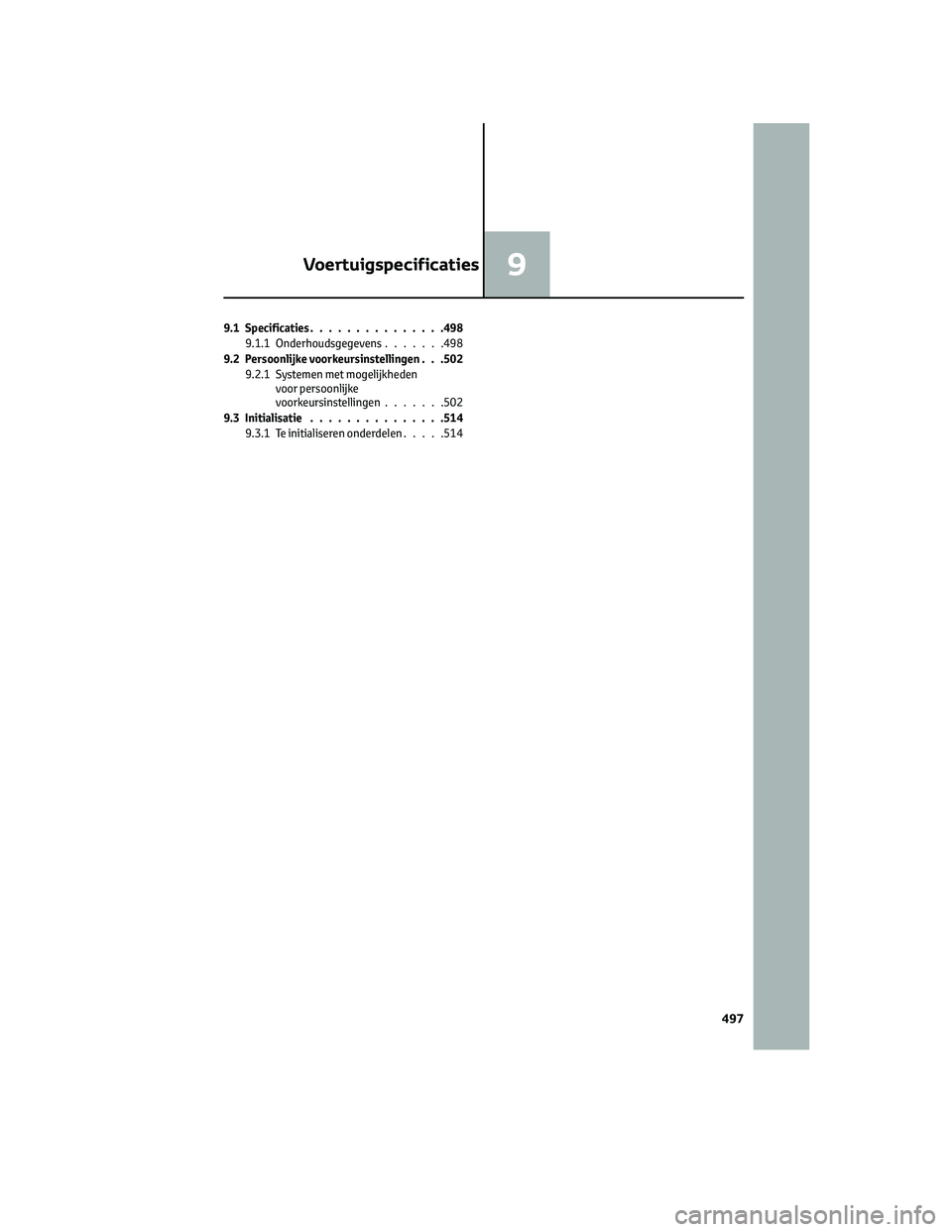

9.1 Specificaties...............498
9.1.1 Onderhoudsgegevens .......498
9.2 Persoonlijke voorkeursinstellingen . . .502 9.2.1 Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......502
9.3 Initialisatie ...............514
9.3.1 Te initialiseren onderdelen .....514
Voertuigspecificaties9
497

9.1 Specificaties
9.1.1 Onderhoudsgegevens
Afmetingen en gewichten
Totale lengte4.690 mm (184,6 in.)
Totale breedte 1.860 mm (73,2 in.)
Totale hoogte
*11.650 mm (65,0 in.)
Wielbasis 2.850 mm (112,2 in.)
Spoorbreedte Voor 1.600 mm (63,0 in.)
Achter 1610 mm (63,4 in.)
Maximaal toelaatbaar voertuiggewicht 2.465 kg (5.435 lb.)
*2
2.550 kg (5.623 lb.)*3
Maximale asbelastingVoor 1.355 kg (2.987 lb.)
Achter
1.355 kg (2.987 lb.)*2
1.400 kg (3.087 lb.)*3
Kogeldruk*475 kg (165 lb.)
Maximaal aanhangwagengewicht*4750 kg (1.653 lb.)
*1Ongeladen auto
*22WD-uitvoeringen
*3AWD-uitvoeringen
*4Auto's met trekhaakpakket
Identificatie van de auto
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is
het wettelijke identificatienummer van
uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Alleen auto's met rechtse besturing: Dit
nummer bevindt zich links boven op het
dashboard. Dit nummer staat ook op het typeplaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.
9.1 Specificaties
498

Type elektromotor en nummer
elektromotor
Het type en nummer van de elektromotor
zijn op de aangegeven plaatsen op de
elektromotor ingeslagen.
Elektromotor voor (tractiemotor)Elektromotor achter (tractiemotor)
(AWD-uitvoeringen)
Elektromotor voor (tractiemotor)
Model 2WD 1XM
AWD 1YM
Type Synchroonmotor met permanente magneet
Maximaal vermo-
gen 2WD 150 kW
AWD 80 kW
Maximaal koppel 2WD 266,3 N·(27.2 kgm,·196,4 ft·lbf )
AWD 168,5 N·m (17.2 kg·124,3 ft·lbf )
Elektromotor achter (tractiemotor) (AWD-uitvoeringen)
Model
1YM
Type Synchroonmotor met permanente magneet
Maximaal vermogen 80 kW
Maximaal koppel 168,5 N·m (17.2 kg·124,3 ft·lbf )
Tractiebatterij
TypeLithium-ionbatterij
Spanning 3,7 V/cel
Inhoud 201 Ah
Aantal 96 cellen
Nominale spanning 355,2 V
Koelsysteem
Inhoud*15,9 l (6,2 qt., 5,2 Imp.qt.)*2
7,4 l (7,8 qt., 6,5 Imp.qt.)*3
Soort koelvloeistofGebruik een van de volgende middelen:
■
Toyota Genuine Traction Battery Coolant
■ Of een gelijkwaardig product.
Gebruik niet uitsluitend kraanwater.
9.1 Specificaties
499
9
Voertuigspecificaties

*1De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging
noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*22WD-uitvoeringen
*3AWD-uitvoeringen
OPMERKING
Koelvloeistof koelsysteem
Om ervoor te zorgen dat het koelsysteem van de tractiebatterij optimaal kan presteren
en de kans op kortsluiting van de tractiebatterij of andere schade aan uw auto te
beperken, adviseert Toyota om Toyota Genuine Traction Battery Coolant of een
gelijkwaardig product te gebruiken.
Toyota kan niet garanderen dat bij het gebruik van een ander product dan Toyota
Genuine Traction Battery Coolant er geen risico is van kortsluiting van de tractiebatterij
of van andere schade.
Gebruik nooit water aangezien water schade zal veroorzaken.
Gebruik uit de radiateur verwijderde koelvloeistof niet opnieuw.
Verwarming
Inhoud 4,0 l (4,2 qt., 3,5 Imp.qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
■
Toyota Super Long Life Coolant
■ Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Elektrisch systeem
12V-accu
Aanduiding soortelijke massa bij 20°C
(68°F): 1,250 of hoger
Als de soortelijke massa lager is dan de standaard-
waarde, laad dan de 12V-accu op.
Laadstroom:
Snelladen
Druppelladen Max. 15 A
Max.5A
9.1 Specificaties
500

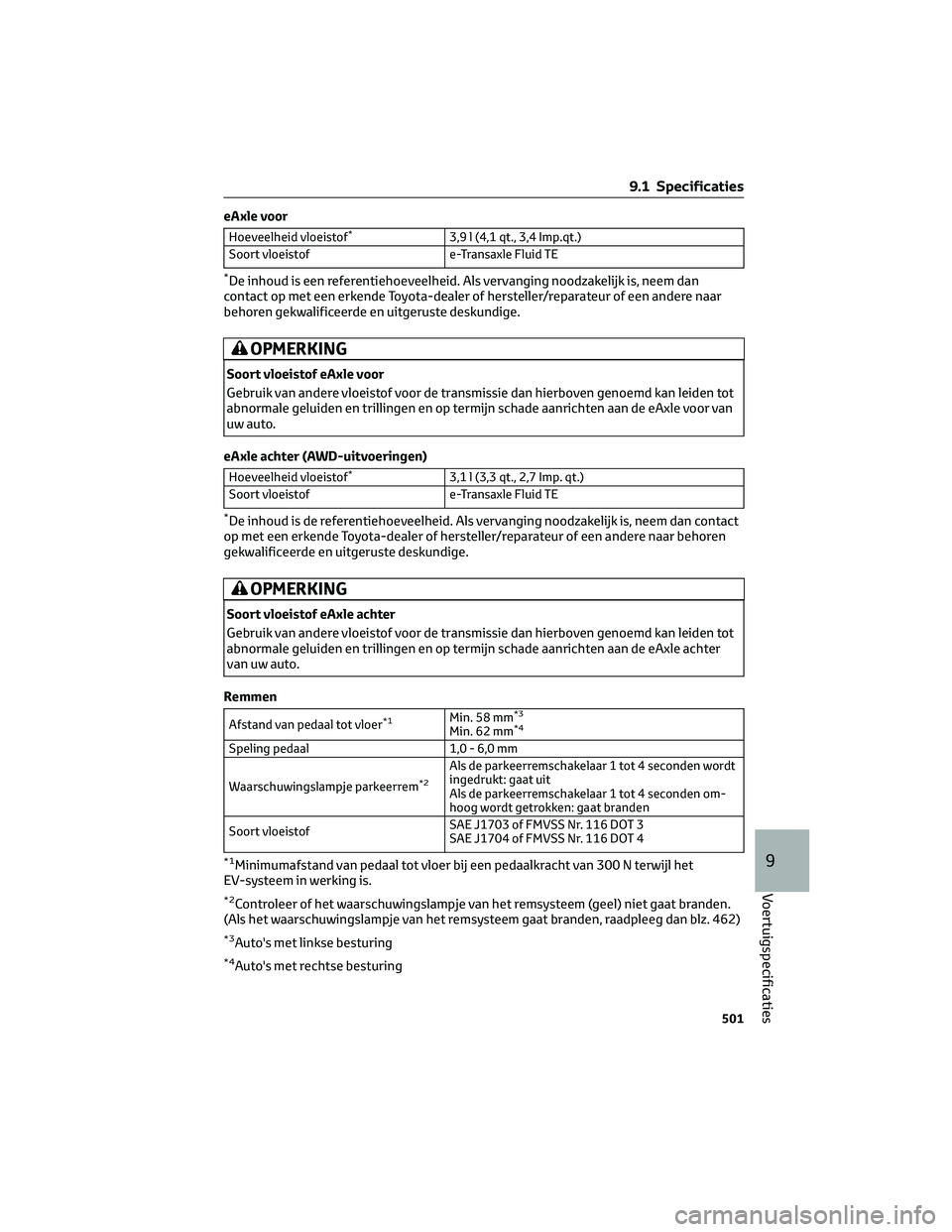

eAxle voor
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp.qt.)
Soort vloeistof e-Transaxle Fluid TE
*De inhoud is een referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
OPMERKING
Soort vloeistof eAxle voor
Gebruik van andere vloeistof voor de transmissie dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de eAxle voor van
uw auto.
eAxle achter (AWD-uitvoeringen)
Hoeveelheid vloeistof*3,1 l (3,3 qt., 2,7 Imp. qt.)
Soort vloeistof e-Transaxle Fluid TE
*De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
OPMERKING
Soort vloeistof eAxle achter
Gebruik van andere vloeistof voor de transmissie dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de eAxle achter
van uw auto.
Remmen
Afstand van pedaal tot vloer*1Min. 58 mm*3
Min. 62 mm*4
Speling pedaal 1,0 - 6,0 mm
Waarschuwingslampje parkeerrem
*2
Als de parkeerremschakelaar 1 tot 4 seconden wordt
ingedrukt: gaat uit
Als de parkeerremschakelaar 1 tot 4 seconden om-
hoog wordt getrokken: gaat branden
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
*1Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N terwijl het
EV-systeem in werking is.
*2Controleer of het waarschuwingslampje van het remsysteem (geel) niet gaat branden.
(Als het waarschuwingslampje van het remsysteem gaat branden, raadpleeg dan blz. 462)
*3Auto's met linkse besturing
*4Auto's met rechtse besturing
9.1 Specificaties
501
9
Voertuigspecificaties

Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
18 inch banden
Bandenmaat 235/60R18 103H
Bandenspanning
(Aanbevolen bandenspanning koud) Voor: 260 kPa (2,6 kg/cm2of bar, 38 psi)
Achter: 260 kPa (2,6 kg/cm2of bar, 38 psi)
Wielmaat 18 × 7 1/2 J
Aanhaalmoment wielbout 140 Nm.(14,3 kgm,.103 ft.lbf )
20 inch banden
Bandenmaat 235/50R20 104V XL
Bandenspanning
(Aanbevolen bandenspanning koud) Voor: 260 kPa (2,6 kg/cm2of bar, 38 psi)
Achter: 260 kPa (2,6 kg/cm2of bar, 38 psi)
Wielmaat 20 × 7 1/2 J
Aanhaalmoment wielbout 140 Nm.(14,3 kgm,.103 ft.lbf )
Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2of bar, 3 psi) en houd rekening met
de lagere toegestane maximumsnelheid, van minder dan 100 km/h (62 mph).
9.2 Persoonlijke
voorkeursinstellingen
9.2.1 Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschillende
elektronische functies die naargelang uw
persoonlijke voorkeur kunnen worden
ingesteld. De instellingen van deze
functies kunnen worden gewijzigd met
behulp van het multi-informatiedisplay,
het multimediasysteem of bij een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Functies van de auto aanpassen aan de
persoonlijke voorkeur
Wijzigen met behulp van het
multi-informatiedisplay
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer het
item.
3. Druk op het icoon
om de functie
aan en uit te zetten en de gewenste
instelling in te stellen.
4. Houd voor gedetailleerde instellingen van de functie
ingedrukt om het
instelscherm weer te geven.
De methode voor het instellen van
gedetailleerde instellingen is voor elk
scherm verschillend. Raadpleeg de
helpfunctie die op het scherm wordt
weergegeven.
Druk op
om naar het vorige
scherm te gaan of om het
instelscherm te verlaten.
9.1 Specificaties
502
