2019 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

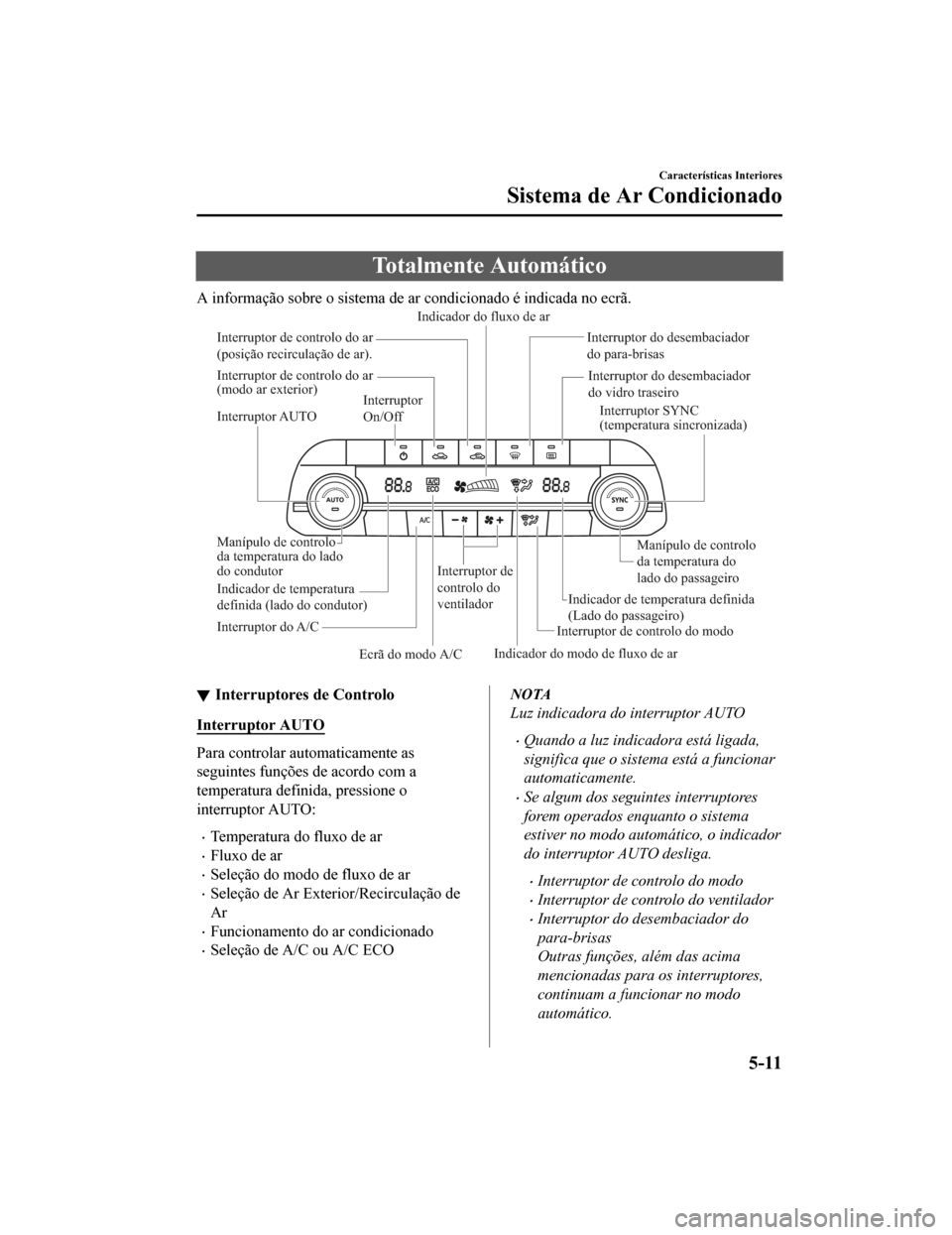

Totalmente Automático
A informação sobre o sistema de ar condicionado é indicada no ecrã.
Interruptor AUTO Interruptor SYNC
(temperatura sincronizada)
Manípulo de controlo
da temperatura do
lado do passageiro
Manípulo de controlo
da temperatura do lado
do condutor Interruptor do desembaciador
do vidro traseiro
Interruptor do desembaciador
do para-brisas
Interruptor do A/C Interruptor
On/Off
Interruptor de controlo do modo
Interruptor de
controlo do
ventilador
Interruptor de controlo do ar
(modo ar exterior)
Interruptor de controlo do ar
(posição recirculação de ar).
Indicador do fluxo de ar
Indicador de temperatura
definida (lado do condutor)Indicador de temperatura definida
(Lado do passageiro)
Ecrã do modo A/C Indicador do modo de fluxo de ar
Interruptores de Controlo
Interruptor AUTO
Para controlar automaticamente as
seguintes funções de acordo com a
temperatura definida, pressione o
interruptor AUTO:
•Temperatura do fluxo de ar
•Fluxo de ar
•Seleção do modo de fluxo de ar
•Seleção de Ar Exterior/Recirculação de
Ar
•Funcionamento do ar condicionado
•Seleção de A/C ou A/C ECO
N O TA
Luz indicadora do interruptor AUTO
•Quando a luz indicadora está ligada,
significa que o sistema está a funcionar
automaticamente.
•Se algum dos seguintes interruptores
forem operados enquanto o sistema
estiver no modo automático, o indicador
do interruptor AUTO desliga.
•Interruptor de controlo do modo
•Interruptor de controlo do ventilador
•Interruptor do desembaciador do
para-brisas
Outras funções, além das acima
mencionadas para os interruptores,
continuam a funcionar no modo
automático.
Características Interiores
Sistema de Ar Condicionado
5-11
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

Interruptor On/Off (On/Off do
Ventilador)
O sistema de ar condicionado é ligado ou
desligado pressionando o interruptor On/
Off.
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
•Quando o interrupt or SYNC está ligado:
Rode o manípulo de controlo da
temperatura do lado do condutor para
regular a temperatura em todo o
habitáculo.
•Quando o interruptor SYNC está
desligado:
Rode o manípulo de controlo da
temperatura do lado do condutor ou do
passageiro para regular
independentemente a temperatura em
cada lado do habitáculo.
NOTA
•O sistema de ar condicionado passa
para o modo de funcionamento
individual (luz indicadora do
interruptor SYNC desligada) ao rodar o
manípulo de controlo da temperatura do
passageiro dianteiro, mesmo quando o
interruptor SYNC está ligado,
permitindo o controlo individual da
temperatura definida para o condutor e
passageiro dianteiro.
•Quando o botão de controlo da
temperatura é colocado na posição
máxima ou mínima, será indicado “Hi”
ou “Lo” no ecrã.
•As unidades de temperatura para o
indicador de temperatura definida
podem ser alteradas em conjunto com
as unidades de temperaturas para o
indicador da temperatura exterior.
(Painel de instrumentos Tipo A)
Consulte Indicador da Temperatura
Exterior na página 4-32.
(Painel de instrumentos Tipo B)
Consulte Indicador da Temperatura
Exterior na página 4-51.
(Painel de instrumentos Tipo C)
Consulte Indicador da Temperatura
Exterior na página 4-70.
Interruptor de controlo do ventilador
O ventilador possui 7 velocidades de
funcionamento. A velocidade selecionada
será indicada.
Interruptor de controlo do modo
O modo de fluxo de ar desejado pode ser
selecionado (página 5-6).
NOTA
•Com o modo de fluxo de ar colocado na
posição
e o manípulo de controlo da
temperatura regulado para média
temperatura, o ar aquecido é
direcionado para o piso do veículo,
enquanto nas saídas de ventilação
central, esquerda e direita será escoado
ar a uma temperatura comparavelmente
inferior.
•Para regular a ventilação de ar para a
posição
, pressione o interruptor de
desembaciamento do para-brisas.
•Na posição , o sistema de ar
condicionado é automaticamente ligado
e a posição de ar exterior é
automaticamente selecionada para
desembaciar o para-brisas.
Características Interiores
Sistema de Ar Condicionado
5-12
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Interruptor do A/C
Ao pressionar o interruptor A/C com o
interruptor AUTO ligado, irá desligar o ar
condicionado (funções arrefecimento/
desumidificação).
O ar condicionado é ligado/desligado cada
vez que o interruptor A/C é pressionado.
O modo comuta cada vez que o interruptor
do A/C é pressionado.
A/C→A/C ECO→Stop
NOTA
•O sistema de ar condicionado opera
quando o interruptor A/C é pressionado
e o ar condicionado se encontra
desligado.
•A função A/C ECO foi concebida para
economizar a utilização do sistema de
ar condicionado. Será visualizado “A/C
ECO” para indicar que o sistema de ar
condicionado está a funcionar com o
controlo ideal.
•O sistema de ar condicionado poderá
não funcionar quando a temperatura
exterior estiver próxima de 0 °C.
Interruptor de controlo do ar
Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições ar
exterior/recirculação de ar.
Posição recirculação de ar (
)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Posição ar exterior ()
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação ou
desembaciamento do para-brisas.
AV I S O
Não utilize a posição em ambiente frio
ou chuvoso:
É perigoso utilizar a posição
em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros. A
visibilidade será prejudicada podendo
causar um grave acidente.
Interruptor SYNC (Temperatura
Sincronizada)
Utilize o interruptor SYNC para alterar o
modo entre controlo individual (condutor
e passageiro separadamente) e o controlo
comum (simultâneo).
Modo controlo comum (luz indicadora
ligada)
A temperatura definida para o condutor e
passageiro dianteiro é controlada de igual
modo.
Modo controlo individual (luz
indicadora desligada)
A temperatura definida pode ser
controlada individualmente para o
condutor e passageiro dianteiro.
Características Interiores
Sistema de Ar Condicionado
5-13
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Interruptor do desembaciador do
para-brisas
Para desembaciar o para-brisas e os vidros
das portas dianteiras, pressione o
interruptor.
Consulte Descongelamento e
Desembaciamento do Para-Brisas página
5-14.
Interruptor do desembaciador do vidro
traseiro
Pressione o interruptor do desembaciador
do vidro traseiro para desembaciar o vidro
traseiro.
Consulte Desembaciador do Vidro
Traseiro na página 4-113.
Funcionamento do Ar Condicionado
Automático
1. Pressione o interruptor AUTO. A seleção do modo de fluxo de ar, o
interruptor de controlo do ar e o fluxo
de ar serão controlados
automaticamente.
2. Utilize o manípulo de controlo da
temperatura para selecionar a
temperatura desejada.
Se pretender regular a temperatura
separadamente no lado do passageiro
dianteiro a partir do lado do condutor,
rode o botão de controlo da
temperatura do passageiro dianteiro
para comutar o modo automaticamente
para o modo de operação individual e
regular a temperatura para o lado do
passageiro dianteiro.
Para desligar o sistema, pressione o
interruptor On/Off.
NOTA
•Ao regular a temperatura para
aquecimento ou arrefecimento máximo
não irá obter a temperatura pretendida
mais rapidamente.
•Quando selecionar ar quente, para
evitar a entrada de ar frio através das
saídas de ventilação de ar, o sistema irá
restringir o fluxo de ar enquanto o
motor não aquecer.
Descongelamento e
Desembaciamento do Para-Brisas
Pressione o interruptor do desembaciador
do para-brisas.
Nesta posição, o modo ar exterior é
selecionado automaticamente e o ar
condicionado também é ligado
automaticamente. O ar condicionado irá
desumidificar diretamente o ar para o
para-brisas e vidros laterais na página 5-6.
O fluxo de ar será aumentado.
AV I S O
Coloque o manípulo de controlo da
temperatura na posição quente ou
intermédia quando pretender desembaciar
(posição
):
É perigoso utilizar a posição
com o
manípulo de controlo da temperatura
regulado para a posição frio, pois poderá
causar o embaciamento do para-brisas. A
visibilidade será prejudicada podendo
causar um grave acidente.
NOTA
Utilize o manípulo de controlo da
temperatura para aumentar a temperatura
do fluxo de ar e desembaciar o
para-brisas mais rapidamente.
Características Interiores
Sistema de Ar Condicionado
5-14
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Sensor de luz solar/Temperatura do
habitáculo
Sensor de luz solar
Não coloque objetos no sensor de luz
solar. Caso contrário, a temperatura
interior pode não ser ajustada
corretamente.
Sensor de luz solar
Sensor de temperatura do habitáculo
Não tape o sensor de temperatura do
habitáculo. Caso contrário, a temperatura
interior pode não ser ajustada
corretamente.
Sensor de temperatura do habitáculo
Características Interiores
Sistema de Ar Condicionado
5-15
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Interruptor do Controlodo Sistema de Áudio
Sem Mãos-Livres Bluetooth®

Com Mãos-Livres Bluetooth®

Regulação do Volume
Para aumentar o volume, pressione o
interruptor do volume para cima (
).
Para diminuir o volume, pressione o
interruptor do volume para baixo (
).
Interruptor Mute*
Pressione o interruptor mute () uma vez
para eliminar o som da unidade de áudio,
pressione novamente para voltar a
reproduzir som.
NOTA
Se a ignição for colocada na posição off
com o sistema de áudio em silêncio
(mute), a função Mute será cancelada.
Portanto, quando o motor for novamente
ligado, o sistema de áudio irá reproduzir
som. Para eliminar novamente o som do
sistema de áudio, pressione o interruptor
mute (
).
Características Interiores
Antes de Utilizar o Sistema de Áudio
5-16*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Interruptor de Busca
Rádio AM*/MW*/LW*/FM
Pressione o interruptor de busca (, ). O
rádio passa para a próxima/anterior estação
gravada pela ordem de memorização.
Pressione o interruptor de busca (
, ) para
procurar todas as estações disponíveis a uma
frequência superior ou inferior, quer estejam ou
não programadas.
As estações de rádio que tenham sido
armazenadas anteriormente na sintonização por
memorização automática (Tipo A)/rádio
favorita (Tipo B), podem ser acedidas
pressionando o interruptor de busca (
, )
durante a receção de qualquer estação de rádio
armazenada na sintonização por memorização
automática (Tipo A)/rádio favorita (Tipo B). As
estações de rádio podem ser solicitadas pela
ordem de memorização, sendo necessário
pressionar o interruptor (
, ).
Rádio DAB (Tipo B)*
Pressione o interruptor de Busca (, )
enquanto ouve o rádio DAB para solicitar
uma estação anteriormente memorizada na
lista de favoritos. Com cada operação do
interruptor, as estações de rádio podem ser
solicitadas pela ordem em que foram
armazenadas.
Pressione e mantenha pressionado o interruptor
de busca (
) para passar à estação seguinte,
(
) para voltar à estação anterior.
Áudio USB/Áudio Bluetooth®*/CD*
Para passar ao início da faixa seguinte,
pressione o interruptor de busca (
).
Para passar ao início da faixa anterior,
pressione o interruptor de busca (
)
alguns segundos após o início da
reprodução.
Para iniciar a reprodução a partir do início
da faixa atual, pressione o interruptor de
busca (
) alguns segundos após o início
da reprodução.
Pressione e mantenha pressionado o
interruptor de busca (
, ) para passar
continuamente às faixas seguintes ou às
faixas anteriores respetivamente.
DVD (Tipo B)
*
Para passar ao início do capítulo seguinte,
pressione o interruptor de busca (
).
Para voltar ao início do capítulo anterior,
pressione o interruptor de busca (
).
Rádio Aha™/Stitcher™ (Tipo B)
Para passar ao início da faixa seguinte,
pressione o interruptor de busca (
).
Pressão longa no interruptor de busca (
)
para avaliar a reprodução da atual faixa
como "Gosto".
Pressão longa no interruptor de busca (
)
para avaliar a reprodução da atual faixa
como "Não gosto".
Características Interiores
Antes de Utilizar o Sistema de Áudio
*Alguns modelos.5-17
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Modo AUX/USB
Para ouvir música através dos altifalantes
do veículo, poderá ligar unidades de áudio
portáteis à entrada auxiliar.
É necessário um cabo com uma mini ficha
estéreo sem impedância (3,5
) disponível
no mercado. Para mais informações,
consulte um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
Adicionalmente, poderá reproduzir áudio a
partir da unidade de áudio do veículo,
ligando um dispositivo USB à entrada
USB.
NOTA
(Tipo B)
A ranhura do cartão SD é para o sistema
de navegação. Para veículos com o
sistema de navegação, o cartão SD
(genuíno Mazda), com os dados do mapa
gravados, é inserido na ranhura do cartão
SD e utilizado.
Tipo A

Entrada auxiliar/USB
Tipo B

Entrada USB
Entrada auxiliar
① Como utilizar o modo AUX (Tipo
A)........................................ página 5-27
② Como utilizar o modo USB (Tipo
A)........................................ página 5-28
③ Como utilizar o modo iPod (Tipo
A)........................................ página 5-31
④ Como utilizar o modo AUX (Tipo
B)........................................ página 5-93
⑤ Como utilizar o modo USB (Tipo
B)........................................ página 5-94
⑥ Como utilizar a Apple CarPlay (Tipo
B)...................................... página 5-100
⑦ Como utilizar o modo Android Auto™
(Tipo B)............................ página 5-104
AV I S O
Não opere a unidade de áudio portátil ou
um produto similar enquanto conduz o
veículo:
É perigoso operar a unidade de áudio
portátil ou um produto similar enquanto
conduz o veículo, pois poderá desviar a sua
atenção da estrada e consequentemente
provocar um grave acidente. Opere sempre
a unidade de áudio portátil ou um produto
similar com o veículo parado.
Características Interiores
Antes de Utilizar o Sistema de Áudio
5-18
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
