IndicadorIndicador Página
Luz Indicadora do Assistente de Faixa de Rodagem (LAS) e
Sistema de Aviso de Saída de Faixa de Rodagem (LDWS)
OFF
*14-218
Indicação da Ajuda Inteligente à Travagem em Cidade
(SCBS) Ajuda Inteligente à Travagem
em Cidade Avançada (SCBS Avançado)4-234
Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)
4-244
Luz Indicadora OFF da Ajuda I nteligente à Travagem/Ajuda
Inteligente à Travagem em Cidade (SBS/SCBS)*1
Ajuda Inteligente à Travagem
em Cidade Avançada (SCBS Avançado)4-235
Ajuda Inteligente à Travagem em Cidade [Marcha-Atrás] (SCBS R)4-244
Sistema de Ajuda Inteligente à Travagem (SBS)4-246
(Branco)
*Indicação Principal do Limitador de Velocidade Regulável
(ASL) 4-223
(Verde)
*Indicação de Velocidade Definida do Limitador de Velocida‐
de Regulável (ASL) 4-223
(Branco)
*Indicação Principal da Velocidade de Cruzeiro
4-291
(Verde)
*Indicação de Velocidade de Cruzeiro Definida4-291
*1 A luz liga quando a ignição é ligada para uma verificação de o
peração e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a lu z não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
*2 A luz liga, em contínuo, quando o travão de estacionamento é a plicado.
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-43
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Luz Indicadora da Chave Inglesa
A indicação de chave inglesa é
apresentada nas seguintes condições.
•Quando for atingido o período
predefinido para a realização da
manutenção.
Consulte Monitor da Manutenção na
página 6-17.
•Quando for atingido o período
predefinido para a substituição do óleo
do motor.
•(SKYACTIV-D 2.2)
•O óleo do motor está deteriorado.
•Quando for necessário drenar o filtro
de combustível. Consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
NOTA
•A indicação de chave inglesa poderá ser
apresentada mais cedo do que o previsto
em função das condições de utilização
do veículo.
•Sempre que o óleo do motor for
substituído, é necessário reinicializar a
unidade de controlo do motor do
veículo.
O seu Reparador Autorizado Mazda
poderá reinicializar a unidade de
controlo do motor ou consultar a página
6-29 para o Procedimento de
reinicialização da unidade de controlo
do motor do veículo.

Luz Indicadora de Pré-Aquecimento
(SKYACTIV-D 2.2)
Quando a ignição é colocada na posição
ON, a luz indicadora das velas de
pré-aquecimento liga. A luz indicadora das
velas de pré-aquecimento desliga quando
o pré-aquecimento terminar.

Um problema no sistema pode ser
indicado nas seguintes condições. Solicite
a inspeção do seu veículo num reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.
•A luz indicadora das velas de
pré-aquecimento não liga quando a
ignição é colocada na posição ON ou
permanece ligada.
•A luz indicadora das velas de
pré-aquecimento está a piscar.
NOTA
Se o veículo for deixado com a ignição
ligada com o motor desligado e tiver
decorrido um longo período de tempo
após o fim do pré-aquecimento, o
pré-aquecimento poderá ser ativado
novamente e a luz indicadora das velas de
pré-aquecimento poderá ligar.
Durante a Condução
Painel de Instrumentos e Indicadores
4-44
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Painel de Instrumentos (Tipo B)

①Velocímetro........................................................................................................ página 4-45
② Conta-Rotações.................................................................................................. página 4-45
③ Ecrã Multi-Informação (Tipo B)................................. ....................................... página 4-46
④ Iluminação do Painel de Instrumentos............................................................... página 4-50
Ve l o c í m e t r o
O velocímetro indica a velocidade do
veículo.
Conta-Rotações
O conta-rotações indica o regime do motor
em milhares de rotações por minuto (rpm).
CUIDADO
Não acelere o motor com o ponteiro do
conta-rotações na ZONA VERMELHA.
Tal poderá causar sérios danos no motor.

ZONA DE
SEGURAN-
ÇA LIMIT E
ZONA
VERMELHA
*1A gama varia conforme o tipo
de indicador. *
1
*1
NOTA
Se o ponteiro do conta-rotações entrar na
ZONA DE SEGURANÇA LIMITE, isto
significa que o condutor deve colocar uma
velocidade superior para evitar entrar na
ZONA VERMELHA.
Durante a Condução
Painel de Instrumentos e Indicadores
4-45
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08

Ecrã Multi-Informação (Tipo B)
Interruptor INFOEcrã Multi-Informação (Tipo B)
O ecrã multi-informação indica a seguinte informação.
•Conta-quilómetros total
•Conta-quilómetros parcial
•Indicador de temperatura do lí quido de arrefecimento do motor
•Indicador do nível de combustível
•Temperatura exterior
•Autonomia
•Consumo médio de combustível
•Consumo instantâneo de combustível
•Monitor da Manutenção (Sem Sistema SCR)
•Indicação de AdBlue® Restante e Máxima Autonomia (Com Sistema SCR)
•Ecrã de Monitorização do Ângulo Morto (BSM)
•Ecrã do Sistema de Assistência ao Reconhecimento da Distância ( DRSS)
•Ecrã do Sistema Controlo da Velocidade de Cruzeiro de Radar Maz da com função Stop &
Go (MRCC com função Stop & Go)
•Ecrã do Controlo da Velocidade d e Cruzeiro de Radar Mazda (MRCC )
•Ecrã do Assistente de Faixa de Rodagem (LAS) e Sistema de Aviso de Saída de Faixa de
Rodagem (LDWS)
•Ecrã do Limitador de Velocidade Regulável (ASL)
•Ecrã do Controlo da Velocidade de Cruzeiro
•Alarme de Velocidade do Veículo
•Mensagem de aviso
Durante a Condução
Painel de Instrumentos e Indicadores
4-46
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

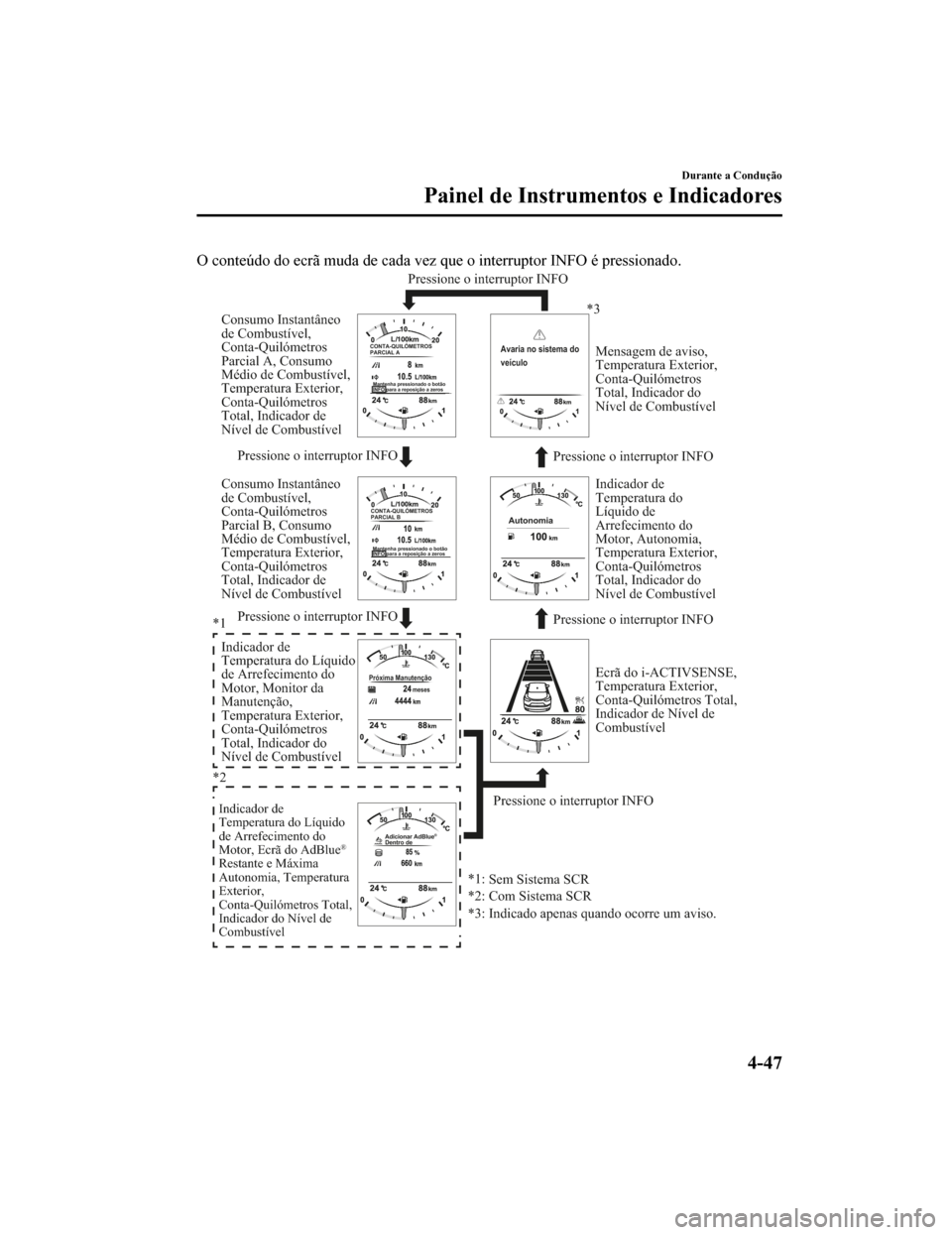

O conteúdo do ecrã muda de cada vez que o interruptor INFO é pressionado.
Pressione o interruptor INFO
Pressione o interruptor INFO
Pressione o interruptor INFO Pressione o interruptor INFO
Pressione o interruptor INFO
Pressione o interruptor INFO
Consumo Instantâneo
de Combustível,
Conta-Quilómetros
Parcial A, Consumo
Médio de Combustível,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador de
Nível de Combustível
Consumo Instantâneo
de Combustível,
Conta-Quilómetros
Parcial B, Consumo
Médio de Combustível,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador de
Nível de Combustível
Indicador de
Temperatura do Líquido
de Arrefecimento do
Motor, Monitor da
Manutenção,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador do
Nível de Combustível Ecrã do i-ACTIVSENSE,
Temperatura Exterior,
Conta-Quilómetros Total,
Indicador de Nível de
Combustível Mensagem de aviso,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador do
Nível de Combustível
*3
*1
*2 *3: Indicado apenas quando ocorre um aviso.Sem Sistema SCR
*1:
*2: Com Sistema SCR
Indicador de
Temperatura do Líquido
de Arrefecimento do
Motor, Ecrã do AdBlue
®
Restante e Máxima
Autonomia, Temperatura
Exterior,
Conta-Quilómetros Total,
Indicador do Nível de
Combustível
Indicador de
Temperatura do
Líquido de
Arrefecimento do
Motor, Autonomia,
Temperatura Exterior,
Conta-Quilómetros
Total, Indicador do
Nível de Combustível
CONTA-QUILÓMETROS
PARCIAL A
CONTA-QUILÓMETROS
PARCIAL B
Próxima Manutenção
Adicionar AdBlue®
Dentro de
meses
Avaria no sistema do
veículo
Autonomia
Mantenha pressionado o botão
INFO para a reposição a zeros
Mantenha pressionado o botão
INFO para a reposição a zeros
Durante a Condução
Painel de Instrumentos e Indicadores
4-47
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Conta-Quilómetros,
Conta-Quilómetros Parcial e Seletor
do Conta-Quilómetros Parcial
O conta-quilómetros é constantemente
visualizado no ecrã quando a ignição é
ligada e o ecrã TRIP A ou TRIP B
(CONTA-QUILÓMETROS PARCIAL A
ou CONTA-QUILÓMETROS PARCIAL
B) pode ser visualizado utilizando o botão
INFO.

Pressione o
interruptor INFOInterruptor INFO
Conta-quilóme-
tros,Conta-quiló-
metros parcial A
Conta-quilóme-
tros,Conta-quiló-
metros parcial B
CONTA-QUILÓMETROS
PA R C I A L A
CONTA-QUILÓMETROS
PA R C I A L B
Mantenha pressionado o botão
INFO para a reposição a zeros
Mantenha pressionado o botão
INFO para a reposição a zeros
Conta-quilómetros total
O conta-quilómetros total regista a
distância total percorrida pelo veículo.
Conta-quilómetros parcial
É indicada a distância de condução para
um intervalo. Podem ser medidos dois
tipos (TRIP A, TRIP B) de distância de
intervalo e o consumo médio de
combustível para cada um.
Por exemplo, o conta-quilómetros parcial
A pode registar a distância desde a origem,
enquanto que o conta-quilómetros parcial
B regista a distância a partir do ponto de
abastecimento do depósito de combustível.

Quando o conta-quilómetros parcial A é
selecionado, será visualizado TRIP A.
Quando o conta-quilómetros parcial B é
selecionado, será visualizado TRIP B.

O conta-quilómetros parcial e o consumo
médio de combustível podem ser repostos
a zero pressionando o botão INFO
durante, pelo menos, 1,5 segundos em
cada modo.
NOTA
•Apenas os conta-quilómetros parciais
registam os décimos de quilómetros.
•O registo dos conta-quilómetros
parciais serão apagados quando:
•A alimentação for interrompida
(fusível queimado ou bateria
desligada).
•O veículo tiver percorrido uma
distância superior a 9.999,9 km.
Durante a Condução
Painel de Instrumentos e Indicadores
4-48
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

Indicador de Temperatura do
Líquido de Arrefecimento do Motor
Indica a temperatura do líquido de
arrefecimento do motor. O indicador a
azul indica que a temperatura do líquido
de arrefecimento do motor é baixa e o
indicador a vermelho indica que a
temperatura do líquido de arrefecimento
do motor é elevada e existe
sobreaquecimento.
CUIDADO
Se a luz avisadora de temperatura elevada do
líquido de arrefeciment o do motor (vermelha)
piscar, existe a possibilidade de
sobreaquecimento. Conduza cuidadosamente
para reduzir a carga do motor até encontrar um
local seguro para parar o veículo e permita que
o motor arrefeça.
Consulte Sobreaquecimento na página 7-38.
NOTA
•A unidade de temperatura (Centígrado/
Fahrenheit) do indicador do líquido de
arrefecimento do motor muda
juntamente com a unidade de
temperatura do indicador da
temperatura exterior.
Consulte Características de
Personalização na página 9-16.
•Durante a condução normal, a
temperatura do líquido de arrefecimento
do motor estabiliza a uma temperatura
igual ou inferior a 100 °C, e o indicador
indica uma gama inferior a 100 °C.
Indicador do Nível de Combustível
Quando a ignição é colocada na posição
ON, o indicador do nível de combustível
indica aproximadamente a quantidade de
combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.
Cheio
1/4 de depósito
Vazio
Se o nível de combustível for baixo, () e
(
) ficam da cor âmbar. Reabasteça o mais
cedo possível.
Consulte Agir na página 7-57.
NOTA
•Após o reabastecimento poderá ser
necessário algum tempo até o indicador
estabilizar. Adici onalmente, o indicador
poderá variar ao efetuar uma curva ou
um declive pois o combustível move-se
no interior do depósito.
•A direção da seta () indica que a
tampa do depósito de combustível
encontra-se no lado esquerdo do
veículo.
Durante a Condução
Painel de Instrumentos e Indicadores
4-49
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08

(SKYACTIV-D 2.2)
Se ocorrer uma irregularidade no
desempenho do motor ou se este se
desligar subitamente devido ao baixo nível
de combustível, reabasteça o depósito o
mais cedo possível e adicione pelo menos
10 litros.
Iluminação do Painel de
Instrumentos
Quando as luzes são ligadas com a ignição
na posição ON, a intensidade de
iluminação do painel de instrumentos
diminui. Contudo, quando o sensor de
luminosidade deteta que a área
circundante é muito iluminada, tal como
quando as luzes são ligadas durante o dia,
a intensidade de ilu minação do painel de
instrumentos não diminui.
NOTA
•Quando a ignição é li gada ao anoitecer,
a intensidade de iluminação do painel
de instrumentos é reduzida durante
vários segundos até o sensor de
luminosidade detetar a intensidade de
iluminação da área circundante,
contudo a redução da iluminação pode
ser cancelada após ser detetada a
intensidade de iluminação.
•Quando as luzes são ligadas, a luz
indicadora de luzes ligadas no painel de
instrumentos acende.
Consulte Faróis na página 4-98.
A intensidade de iluminação do painel de
instrumentos pode ser ajustada através da
rotação do manípulo.
•A intensidade de i luminação diminui
rodando o manípulo para a esquerda.
Será emitido um som beep quando rodar
o manípulo para a posição máxima de
redução da intensidade de iluminação.
•A intensidade de i luminação aumenta
rodando o manípulo para a direita.
Escuro
Claro
Cancelar a redução de intensidade de
iluminação
A redução da intensidade de iluminação
pode ser cancelada rodando o manípulo de
iluminação do painel de instrumentos para
a direita até ser ouvido um som de aviso,
enquanto a luz do painel de instrumentos é
reduzida com o interruptor da ignição em
ON. Se a visibilid ade do painel de
instrumentos for reduz ida devido ao brilho
da intensidade de iluminação envolvente,
cancele a redução de intensidade de
iluminação.
Durante a Condução
Painel de Instrumentos e Indicadores
4-50
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
