Page 209 of 931

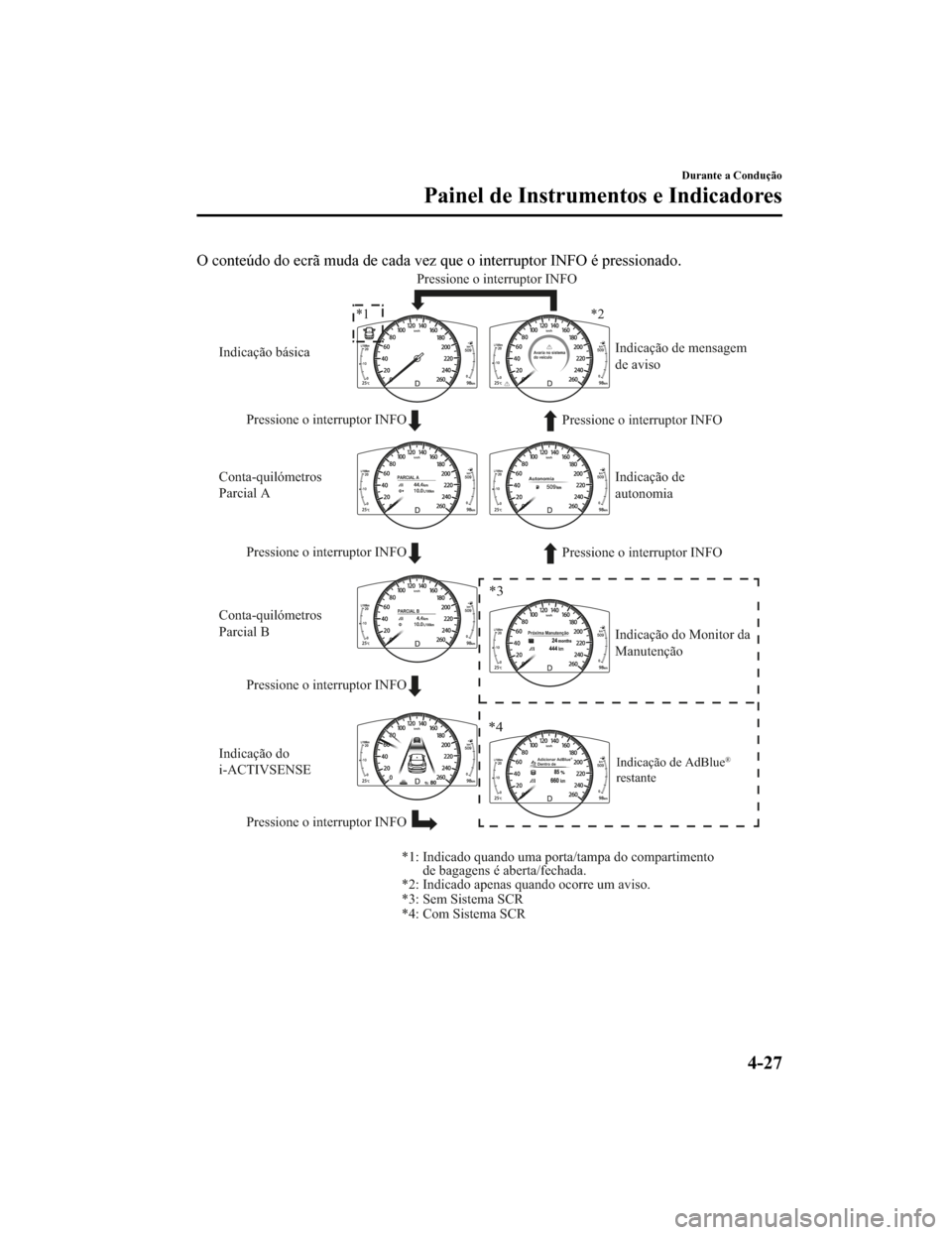

O conteúdo do ecrã muda de cada vez que o interruptor INFO é pressionado.
Avaria no sistema
do veículo
AutonomiaPARCIAL A
PARCIAL B Próxima Manutenção
Adicionar AdBlue®
Dentro de
Pressione o interruptor INFO Pressione o interruptor INFO
Pressione o interruptor INFO
*1 *2
*3
*4
*2: Indicado apenas quando ocorre um aviso. *1: Indicado quando uma porta/tampa do compartimento de bagagens é aberta/fechada.
*3: Sem Sistema SCR
*4: Com Sistema SCR
Pressione o interruptor INFO
Pressione o interruptor INFO
Indicação básica
Indicação de mensagem
de aviso
Conta-quilómetros
Parcial A
Conta-quilómetros
Parcial B Pressione o interruptor INFO
Pressione o interruptor INFO
Indicação do
i-ACTIVSENSE Indicação do Monitor da
Manutenção Indicação de
autonomia
Indicação de AdBlue®
restante
Durante a Condução
Painel de Instrumentos e Indicadores
4-27
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 210 of 931

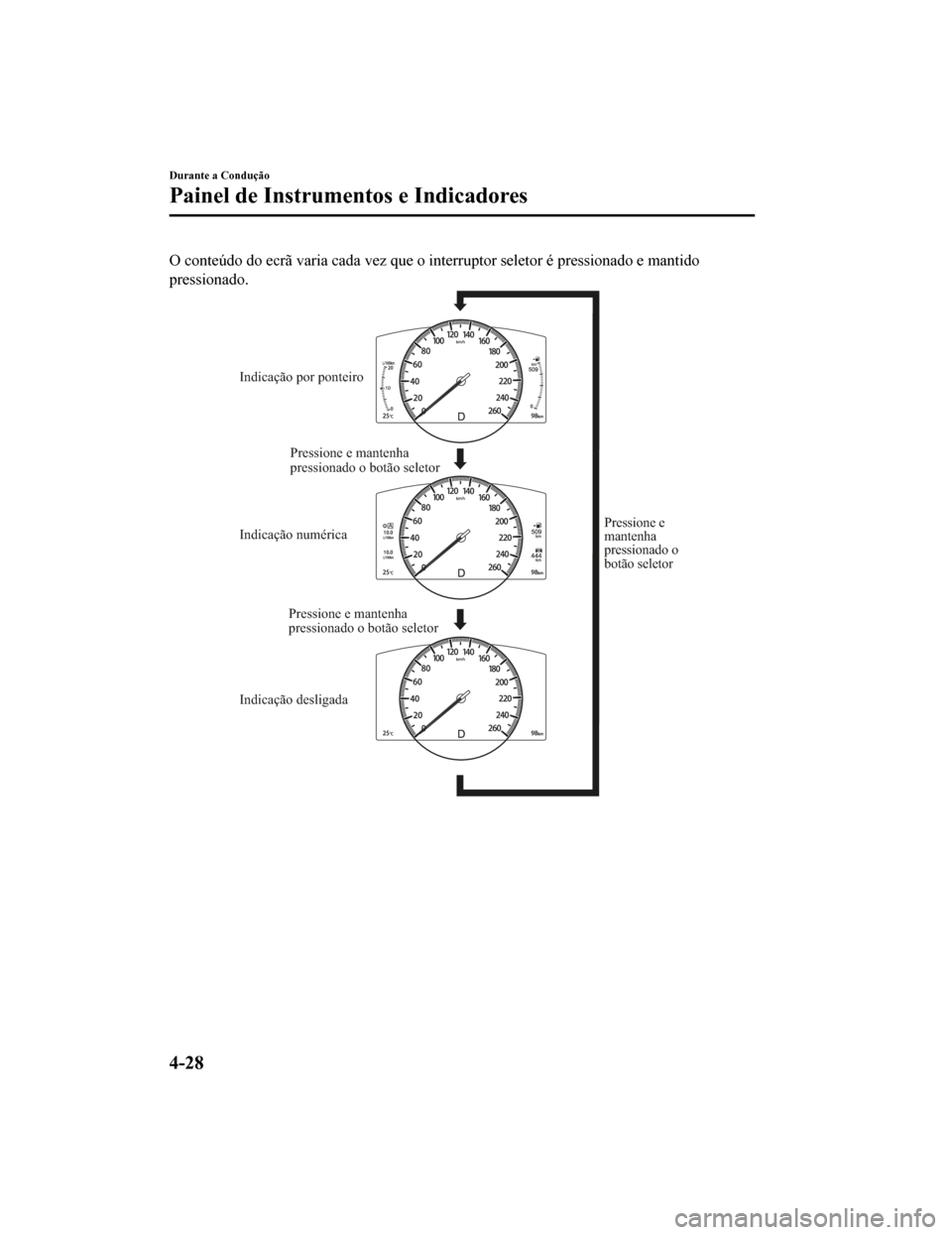

O conteúdo do ecrã varia cada vez que o interruptor seletor é pressionado e mantido
pressionado.
Indicação por ponteiro
Indicação desligada Indicação numérica Pressione e
mantenha
pressionado o
botão seletor
Pressione e mantenha
pressionado o botão seletor
Pressione e mantenha
pressionado o botão seletor
Durante a Condução
Painel de Instrumentos e Indicadores
4-28
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 211 of 931

Conta-Quilómetros,
Conta-Quilómetros Parcial e Seletor
do Conta-Quilómetros Parcial
O conta-quilómetros é constantemente
visualizado no ecrã quando a ignição é
ligada e o ecrã TRIP A ou TRIP B
(CONTA-QUILÓMETROS PARCIAL A
ou CONTA-QUILÓMETROS PARCIAL
B) pode ser visualizado utilizando o botão
INFO.
Interruptor INFO
Pressione o
interruptor INFO
Conta-quiló-
metros
Parcial A
PARCIAL A
PARCIAL B
Conta-quiló-
metros
Parcial B
Conta-quilómetros total
O conta-quilómetros total regista a
distância total percorrida pelo veículo.
Conta-quilómetros parcial
É indicada a distância de condução para
um intervalo. Podem ser medidos dois
tipos (TRIP A, TRIP B) de distância de
intervalo e o consumo médio de
combustível para cada um.
Por exemplo, o conta-quilómetros parcial
A pode registar a distância desde a origem,
enquanto que o conta-quilómetros parcial
B regista a distância a partir do ponto de
abastecimento do depósito de combustível.
Quando o conta-quilómetros parcial A é
selecionado, será visualizado TRIP A.
Quando o conta-quilómetros parcial B é
selecionado, será visualizado TRIP B.
O conta-quilómetros parcial e o consumo
médio de combustível podem ser repostos
a zero pressionando o botão INFO
durante, pelo menos, 1,5 segundos em
cada modo.
NOTA
•Apenas os conta-quilómetros parciais
registam os décimos de quilómetros.
•O registo dos conta-quilómetros
parciais serão apagados quando:
•A alimentação for interrompida
(fusível queimado ou bateria
desligada).
•O veículo tiver percorrido uma
distância superior a 9.999,9 km.
Durante a Condução
Painel de Instrumentos e Indicadores
4-29
CX-5_8HD5-EE-18K-PT_Edition1
2019-2-14 18:44:08
Page 212 of 931

Indicador de Temperatura do
Líquido de Arrefecimento do Motor
Indica a temperatura do líquido de
arrefecimento do motor. O indicador a
azul indica que a temperatura do líquido
de arrefecimento do motor é baixa e o
indicador a vermelho indica que a
temperatura do líquido de arrefecimento
do motor é elevada e existe
sobreaquecimento.
CUIDADO
Se o ponteiro do indicador da temperatura
do líquido de arrefecimento do motor
estiver na gama vermelha, existe a
possibilidade de sobreaquecimento.
Conduza cuidadosamente para reduzir a
carga do motor até encontrar um local
seguro para parar o veículo e permita que
o motor arrefeça.
Consulte Sobreaquecimento na página
7-38.
NOTA
•Durante a condução normal, a
temperatura do líquido de arrefecimento
do motor estabiliza a uma temperatura
igual ou inferior a 100 °C, e o indicador
indica uma gama inferior a 100 °C.
Indicador do Nível de Combustível
Quando a ignição é colocada na posição
ON, o indicador do nível de combustível
indica aproximadamente a quantidade de
combustível existente no depósito.
Recomendamos manter o nível do
depósito superior a 1/4.
Cheio
1/4 de depósito
Vazio
Se a luz avisadora de baixo nível de
combustível ligar ou se o indicador do
nível de combustível estiver muito baixo,
reabasteça o mais cedo possível.
Consulte Agir na página 7-57.
Durante a Condução
Painel de Instrumentos e Indicadores
4-30
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 213 of 931

NOTA
•Após o reabastecimento poderá ser
necessário algum tempo até o indicador
estabilizar. Adicionalmente, o indicador
poderá variar ao efetuar uma curva ou
um declive pois o combustível move-se
no interior do depósito.
•A direção da seta () indica que a
tampa do depósito de combustível
encontra-se no lado esquerdo do
veículo.
(SKYACTIV-D 2.2)
Se ocorrer uma irregularidade no
desempenho do motor ou se este se
desligar subitamente devido ao baixo nível
de combustível, reabasteça o depósito o
mais cedo possível e adicione pelo menos
10 litros.
Iluminação do Painel de
Instrumentos
Quando as luzes são ligadas com a ignição
na posição ON, a intensidade de
iluminação do painel de instrumentos
diminui. Contudo, quando o sensor de
luminosidade deteta que a área
circundante é muito iluminada, tal como
quando as luzes são ligadas durante o dia,
a intensidade de iluminação do painel de
instrumentos não diminui.
NOTA
•Quando a ignição é ligada ao anoitecer,
a intensidade de iluminação do painel
de instrumentos é reduzida durante
vários segundos até o sensor de
luminosidade detetar a intensidade de
iluminação da área circundante,
contudo a redução da iluminação pode
ser cancelada após ser detetada a
intensidade de iluminação.
•Quando as luzes são ligadas, a luz
indicadora de luzes ligadas no painel de
instrumentos acende.
Consulte Faróis na página 4-98.
A intensidade de iluminação do painel de
instrumentos pode ser ajustada através da
rotação do manípulo.
•A intensidade de iluminação diminui
rodando o manípulo para a esquerda.
Será emitido um som beep quando rodar
o manípulo para a posição máxima de
redução da intensidade de iluminação.
•A intensidade de iluminação aumenta
rodando o manípulo para a direita.
Escuro
Claro
Durante a Condução
Painel de Instrumentos e Indicadores
4-31
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 214 of 931

Cancelar a redução de intensidade de
iluminação
A redução da intensidade de iluminação
pode ser cancelada rodando o manípulo de
iluminação do painel de instrumentos para
a direita até ser ouvido um som de aviso,
enquanto a luz do painel de instrumentos é
reduzida com o interruptor da ignição em
ON. Se a visibilidade do painel de
instrumentos for reduzida devido ao brilho
da intensidade de iluminação envolvente,
cancele a redução de intensidade de
iluminação.
NOTA
•A redução de intensidade de iluminação
pode ser cancelada pressionando o
manípulo de regulação da iluminação
do painel de instrumentos. (sem seletor
da unidade de velocidade)
•Quando a redução de intensidade de
iluminação for cancelada, a intensidade
de iluminação do painel de instrumentos
não pode ser diminuída mesmo que as
luzes estejam ligadas.
•Quando a redução de intensidade de
iluminação for cancelada, o visor no
ecrã central comuta para indicação
constante do ecrã diurno.
Seletor da Unidade de Velocidade*
Em alguns países, poderá ter que alterar as
unidades de velocidade entre km/h e mph.
Quando o botão seletor é pressionado, a
unidade da velocidade indicada no painel
de instrumentos é alterada.
Botão seletor
Indicador da Temperatura Exterior
Quando a ignição é colocada na posição
ON, será visualizado o indicador da
temperatura ambiente.
Durante a Condução
Painel de Instrumentos e Indicadores
4-32*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 215 of 931

NOTA
•Nas seguintes condições, o indicador da
temperatura ambiente poderá indicar
um valor diferente da temperatura
ambiente real consoante as condições
circundantes ao veículo:
•Temperaturas significativamente
baixas ou elevadas.
•Variações súbitas da temperatura
ambiente.
•O veículo está estacionado.
•O veículo é conduzido a baixa
velocidade.
Alteração da Unidade de Temperatura
do Indicador da Temperatura Exterior
(Veículos com o áudio Tipo B)
A unidade de temperatura exterior pode
ser comutada entre Celsius e Fahrenheit.
As configurações podem ser alteradas
operando o visor do ecrã central.
Consulte Características de Personalização
na página 9-16.
NOTA
Quando a unidade de temperatura
visualizada no indicador da temperatura
exterior for alterada, a unidade de
temperatura visualizada no indicador de
temperatura do líquido de arrefecimento
do motor é também alterada.
Aviso da Temperatura Exterior*
Quando a temperatura exterior é baixa, a
indicação pisca e é ouvido um sinal sonoro
para avisar o condutor da possibilidade de
existência de gelo na estrada.
Se a temperatura ext erior for inferior a
cerca de 4 °C, a indicação da temperatura
exterior e o símbolo
piscam durante dez
segundos, sendo ouvido um sinal sonoro
uma vez.
NOTA
Se a temperatura exterior for inferior
a -20 °C, o sinal sonoro não opera.
Contudo, o símbolo
é iluminado.
Autonomia
Indica a distância aproximada que poderá
percorrer com a quantidade de
combustível atual no depósito com base no
consumo de combustível.
A autonomia será calculada e indicada a
cada segundo.
Autonomia
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-33
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 216 of 931

NOTA
•Mesmo que o indicador de autonomia
indique uma quantidade suficiente para
percorrer a distância pretendida,
reabasteça o mais cedo possível se o
nível de combustível for muito baixo ou
se a luz avisadora de baixo nível de
combustível ligar.
•O indicador não varia exceto se
adicionar mais de 9 L de combustível.
•A autonomia é a distância aproximada
que o veículo poderá percorrer até
todos os segmentos do indicador do
nível de combustível se desligarem.
•Se não houver informação anterior
sobre o consumo de combustível, tal
como após a compra do seu veículo ou a
informação for eliminada quando os
terminais da bateria forem desligados, a
autonomia atual pode diferir da
quantidade indicada.
Consumo Médio de Combustível
O consumo médio de combustível é
calculado a cada minuto a partir da
distância total percorrida medida pelo
conta-quilómetros parcial e do consumo
total de combustível, e o consumo médio
de combustível para o TRIP A ou TRIP B
é apresentado.
CONTA-QUILÓMETROS
PARCIAL A
O consumo médio de combustível e os
conta-quilómetros parciais podem ser
repostos a zero pressionando o botão
INFO durante pelo menos 1,5 segundos
em cada modo. Após a eliminação dos
dados, o consumo de combustível é
recalculado e é indicado - - - L/100 km
durante o primeiro minuto antes de ser
indicado o novo cálculo.
Consumo Instantâneo de
Combustível
Indica o consumo instantâneo de
combustível através do cálculo da
quantidade de combustível consumida e da
distância percorrida.
O consumo médio de combustível para o
TRIP A é indicado por uma seta azul.
NOTA
Indica a posição 0 quando a velocidade
do veículo é igual ou inferior a 5 km/h.
Durante a Condução
Painel de Instrumentos e Indicadores
4-34
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
