Page 497 of 931

NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a seguir)
e as condições reais quando estacionar, verifique sempre diretamente com os próprios olhos
a traseira do veículo e a área circundante.
•Na imagem do lugar de estacionamento (ou garagem) indicada no ecrã, mesmo que a
traseira e as linhas guia de distância apar eçam alinhadas no ecrã, na realidade poderão
não se encontrar alinhadas no chão.
•Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar de
estacionamento, a linha de divisão e a linha guia de largura do veículo poderão
aparentar alinhadas no ecrã, mas na realidade poderão não estar alinhadas no chão.
Por favor, Verifique a Zona Circundante Para Sua Segurança
Variação Entre as Condições Atua is da Estrada e a Imagem Visualizada
Ocorre alguma variação entre a estrada atual e a estrada visualizada. Tal variação numa
perspetiva de distância poderá originar um acidente. Anote as s eguintes condições que
possam causar uma variação da distância.
Quando o veículo é inclinado devido ao peso dos passageiros e d a carga
Quando a traseira do veículo se encontra rebaixada, o objeto vi sualizado no ecrã aparece a
uma distância superior à distância real.
V ariação
Objeto
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-315
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 498 of 931

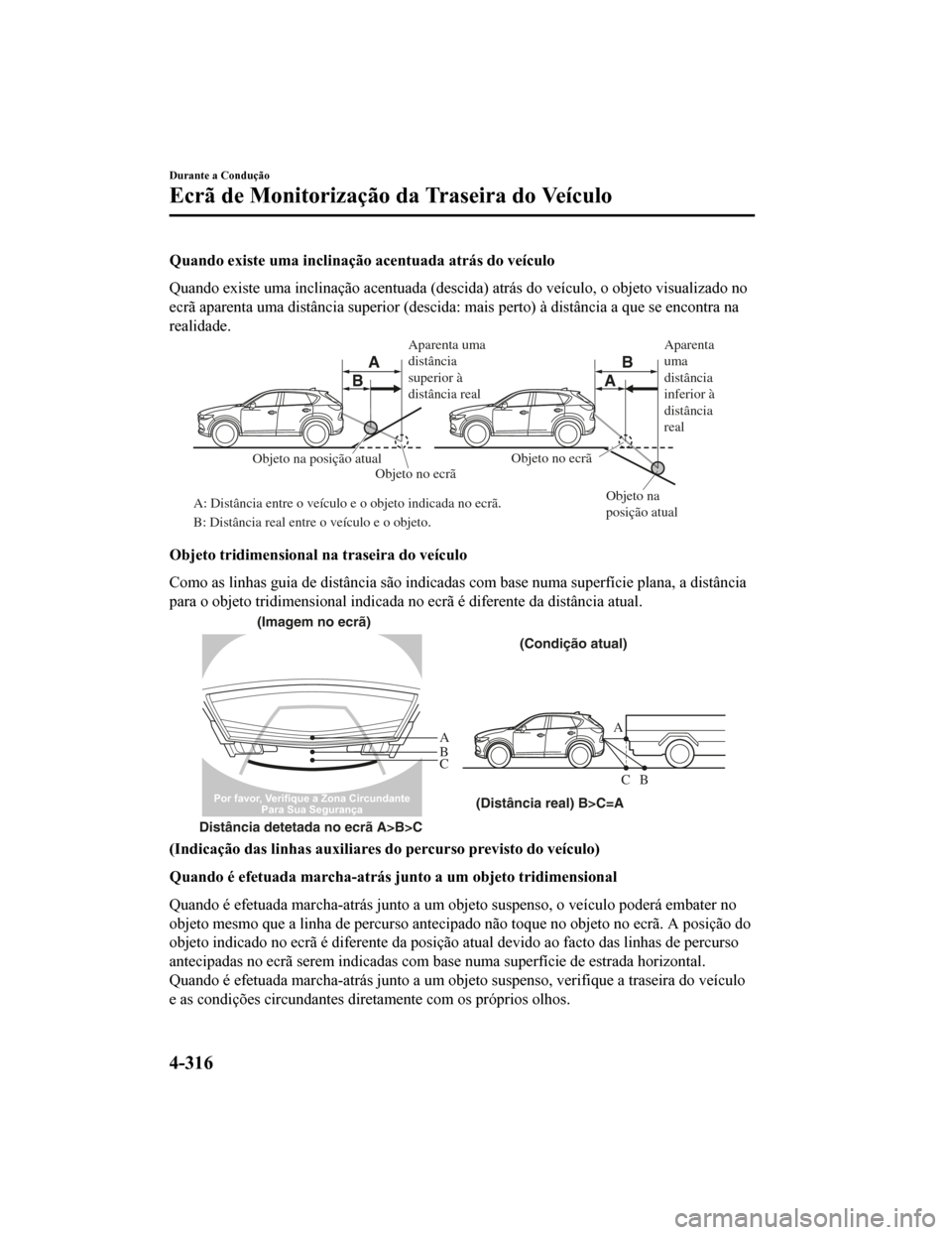

Quando existe uma inclinação acentuada atrás do veículo
Quando existe uma inclinação acentuada (descida) atrás do veículo, o objeto visualizado no
ecrã aparenta uma distância superior (descida: mais perto) à di stância a que se encontra na
realidade.
A
AB
B
Aparenta uma
distância
superior à
distância real
Objeto na
posição atual
Objeto na posição atual
Objeto no ecrã
A: Distância entre o veículo e o objeto indicada no ecrã.
B: Distância real entre o veículo e o objeto. Objeto no ecrãAparenta
uma
distância
inferior à
distância
real
Objeto tridimensional na traseira do veículo
Como as linhas guia de distância são indicadas com base numa su
perfície plana, a distância
para o objeto tridimensional indi cada no ecrã é diferente da distância atual.
A
A
C B
CB
(Distância real) B>C=A
Distância detetada no ecrã A>B>C (Imagem no ecrã)
(Condição atual)
Por favor, Verifique a Zona Circundante Para Sua Segurança
(Indicação das linhas auxiliares do percurso previsto do veícul o)

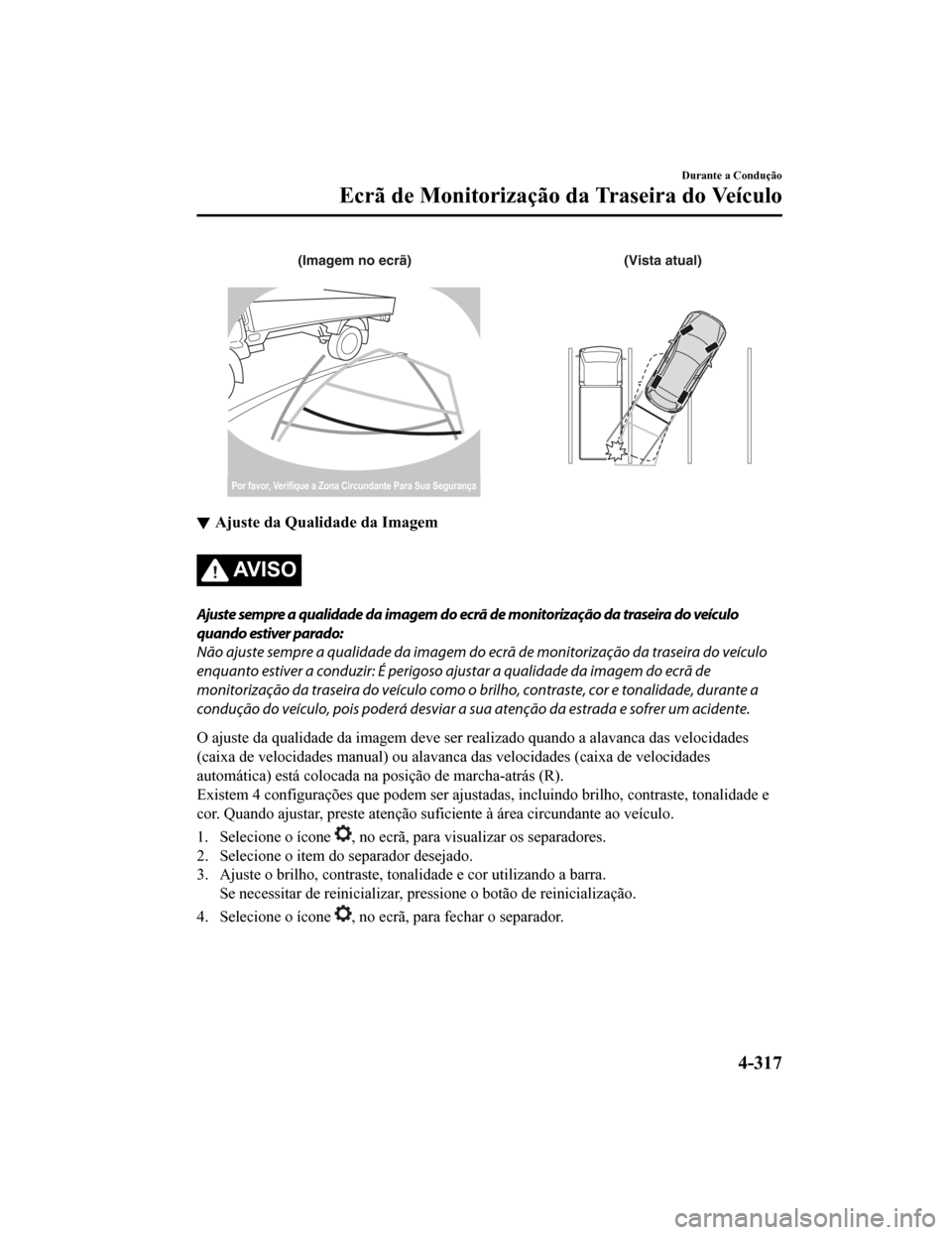

Quando é efetuada marcha-atrás junto a um objeto tridimensional
Quando é efetuada marcha-atrás junto a um objeto suspenso, o ve ículo poderá embater no
objeto mesmo que a linha de percurso antecipado não toque no ob jeto no ecrã. A posição do
objeto indicado no ecrã é diferente da posição atual devido ao facto das linhas de percurso
antecipadas no ecrã serem indicadas com base numa superfície de estrada horizontal.
Quando é efetuada marcha-atrás junto a um objeto suspenso, veri fique a traseira do veículo
e as condições circundantes diretamente com os próprios olhos.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-316
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 499 of 931

(Imagem no ecrã)(Vista atual)
Por favor, Verifique a Zona Circundante Para Sua Segurança
Ajuste da Qualidade da Imagem
AV I S O
Ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do veículo
quando estiver parado:
Não ajuste sempre a qualidade da imagem do ecrã de monitorização da traseira do veículo
enquanto estiver a conduzir: É perigoso aj ustar a qualidade da imagem do ecrã de
monitorização da traseira do veículo como o brilho, contraste, cor e tonalidade, durante a
condução do veículo, pois poderá desviar a sua atenção da estrada e sofrer um acidente.
O ajuste da qualidade da imagem deve ser realizado quando a ala vanca das velocidades
(caixa de velocidades manual) ou alavanca das velocidades (caix a de velocidades
automática) está colocada na posição de marcha-atrás (R).
Existem 4 configurações que podem ser ajustadas, incluindo brilho, contraste, tonalidade e
cor. Quando ajustar, preste atenção suficiente à área circundan te ao veículo.
1. Selecione o ícone
, no ecrã, para visualizar os separadores.
2. Selecione o item do separador desejado.
3. Ajuste o brilho, contraste, tonalidade e cor utilizando a bar ra.
Se necessitar de reinicializar , pressione o botão de reiniciali zação.
4. Selecione o ícone
, no ecrã, para fechar o separador.
Durante a Condução
Ecrã de Monitorização da Traseira do Veículo
4-317
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 500 of 931

Sistema de Sensores de Estacionamento*
Os sensores de estacionamento utilizam sensores ultrassónicos que detetam obstruções à
volta do veículo quando o veículo é conduzido a baixas velocida des, tal como durante o
estacionamento em garagens ou em paralelo, e um som avisador e indicador de deteção
notificam o condutor da distância aproximada do veículo à obstrução em volta.
Sensores de canto traseiros
Sensores de canto dianteiros
Sensores traseiros
Sensores dianteiros
AV I S O
Não confie plenamente no sistema de sensores de estacionamento e confirme sempre
visualmente a presença de obstáculos à volta do veículo:
Este sistema pode auxiliar o condutor na realização de manobras do veículo enquanto
estaciona. O alcance dos sensores é limitado, po rtanto se confiar plenamente no sistema sem
verificar visualmente a presença de obstáculos junto ao veículo poderá sofrer um acidente.
Verifique sempre visualmente a zona circundante do veículo quando estiver a realizar
manobras.
NOTA
•Não monte quaisquer acessórios dentro da gama operacional dos sensores. Poderá afetar
o funcionamento do sistema.
•Dependendo do tipo de obstáculo e das condições circundantes ao veículo, a gama
operacional de um sensor poderá diminuir, ou os sensores poderão não detetar
obstáculos.
•O sistema poderá não funcionar normalmente nas seguintes condições:
•Aderência de lama, gelo ou neve na zona do sensor (Retoma o funcionamento normal
quando removidos).
•A zona do sensor contém gelo (Retoma o funcionamento normal quando o gelo é
removido).
•O sensor está coberto com uma mão.
•O sensor sofre várias pancadas.
Durante a Condução
Sistema de Sensores de Estacionamento
4-318*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 501 of 931

•O veículo está excessivamente inclinado.
•Em condições climatéricas extremamente quentes ou frias.
•O veículo é conduzido em estradas com lombas, inclinações, estradas de gravilha ou
cobertas de relva.
•Qualquer dispositivo que gere ultrassons que se encontre junto ao veículo, como por
exemplo outra buzina de um veículo, o som do motor de um motociclo, o som dos
travões pneumáticos de um veículo pesado ou os sensores de outro veículo.
•O veículo é conduzido sob forte chuva ou em condições de estrada causadoras de
salpicos de água.
•O veículo possui instalada uma antena de transmissor de rádio.
•O veículo move-se no sentido de um poste ou barreira de estacionamento.
•Existe um obstáculo muito próximo do sensor.
•Os obstáculos de altura inferior ao para-choques poderão não ser detetados. Obstáculos
de altura inferior ao para-choques ou mais estreitos que tenham sido inicialmente
detetados, poderão não ser mais detetados à medida que o veículo se aproxima do
obstáculo.
•Os seguintes tipos de obstáculos poderão não ser detetados:
•Objetos estreitos como um cabo ou corda
•Objetos que absorvem facilmente ondas sonoras como o algodão ou a neve
•Objetos com arestas
•Objetos muito altos e largos no topo
•Objetos pequenos, de comprimento reduzido
•Inspecione sempre o sistema num reparador qualificado, recomendamos um Reparador
Autorizado Mazda se os para-choques sofrerem algum impacto, mesmo numa colisão
ligeira. Se os sensores forem desviados, não poderão detetar obstáculos.
•(Com sensor dianteiro e sensor do canto dianteiro)
O sistema poderá estar avariado se o sinal sonoro não for operado ou se a luz indicadora
não ligar, quando o interruptor dos sensores de estacionamento for ligado. Consulte um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
•(Sem sensor dianteiro e sensor do canto dianteiro)
O sistema poderá estar avariado se o sinal sonoro não funcionar. Consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
•(Com sensor dianteiro e sensor do canto dianteiro)
O sistema poderá estar avariado se o sinal sonoro que indica uma avaria no sistema for
ouvido e a luz indicadora piscar. Consulte um reparador qualificado, recomendamos um
Reparador Autorizado Mazda.
•O sinal sonoro que indica uma avaria do sistema poderá não ser ouvido se a temperatura
ambiente for extremamente baixa, ou se existir lama, gelo ou neve na área do sensor.
Retire quaisquer substâncias estranhas da área do sensor.
•Quando instalar um dispositivo de reboque, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
Durante a Condução
Sistema de Sensores de Estacionamento
4-319
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 502 of 931
Alcance dos Sensores
Os sensores detetam obstáculos dentro do seguinte alcance.
Alcance dos sensores dianteirosAlcance dos sensores de canto dianteiros Alcance dos sensores traseiros
Alcance dos sensores de canto traseirosB
A
D
C A: Cerca de 55 cm
B: Cerca de 55 cmC: Cerca de 100 cm
D: Cerca de 150 cm
Ecrã de visualização da distância
Ecrã
Distância entre o veículo e o obstáculo
Sem monitor da vista de 360° Com monitor davista de 360° Sensor Dianteiro
*/
Sensor de Canto
Dianteiro
*
Sensor Traseiro/
Sensor de Canto Tr a s e i r o
Sem sensor diantei‐
ro e sensor do canto dianteiro Com sensor dian‐
teiro e sensor docanto dianteiro
Ve r d e
Sensor dianteiro:
Aprox. 100―60 cm Sensor traseiro:
Aprox. 150―60 cm
Durante a Condução
Sistema de Sensores de Estacionamento
4-320*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 503 of 931
EcrãDistância entre o veículo e o obstáculo
Sem monitor da vista de 360° Com monitor davista de 360° Sensor Dianteiro
*/
Sensor de Canto
Dianteiro
*
Sensor Traseiro/
Sensor de Canto Tr a s e i r o
Sem sensor diantei‐
ro e sensor do canto dianteiro Com sensor dian‐
teiro e sensor docanto dianteiro
Amarelo
Sensor dianteiro:
Aprox. 60―45 cm
Sensor de canto dian‐ teiro:
Aprox. 55―38 cm Sensor traseiro:
Aprox. 60―45 cm
Sensor de canto tra‐ seiro:
Aprox. 55―38 cm
Amber
Sensor dianteiro:
Aprox. 45―35 cm
Sensor de canto dian‐ teiro:
Aprox. 38―25 cm Sensor traseiro:
Aprox. 45―35 cm
Sensor de canto tra‐ seiro:
Aprox. 38―25 cm
Ve r m e l h a
Sensor dianteiro: Dentro de aprox. 35 cm
Sensor de canto dianteiro:
Dentro de aprox. 25 cm Sensor traseiro:
Dentro de aprox. 35 cm
Sensor de canto traseiro:
Dentro de aprox. 25 cm
Durante a Condução
Sistema de Sensores de Estacionamento
*Alguns modelos.4-321
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 504 of 931

Operação do Sistema de Sensores de Estacionamento
Veículos sem sensor dianteiro/sensor de canto dianteiro
Os sensores de estacionamento podem ser utilizados quando a ala vanca das velocidades é
colocada na posição R com a ignição ligada.
Veículos com sensor dianteiro/sensor de canto dianteiro
Quando o interruptor do sensor d e estacionamento é pressionado com a ignição ligada, o
som avisador é emitido e a luz indicadora liga.
Quando a ignição é ligada com os sensores de estacionamento ati vados, a luz indicadora
liga.
Pressione o interruptor novame nte para parar a operação.
Luz indicadora
Condições de funcionamento
O sistema de sensores de estacionamento pode ser utilizado quando estiverem reunidas
todas as seguintes condições:
•A ignição foi colocada na posição ON.
•O interruptor do sensor de estacionamento é ligado.
NOTA
•(Veículo com caixa de velocidades automática)
A indicação de deteção e o sinal sonoro dos sensores dianteiros/sensores de canto
dianteiros não funcionam quando a alavan ca das velocidades está na posição P.
•A indicação de deteção e o sinal sonoro não são ativados quando o travão de
estacionamento é acionado.
Durante a Condução
Sistema de Sensores de Estacionamento
4-322
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
