Page 777 of 931
EstadoLuz indicadora
Estado do sinal
sonoro Condições de ligação contínua/
ligação intermitente (piscar)
Verde Vermelha Intervalo de
intermitência
Falha de ligação Pisca Liga Rápido
(intervalos de
0,15 segundos) 3 sinais sonoros
(Som intermi‐tente rápido) Quando não é possível estabele‐
cer uma chamada de emergên‐
cia.
Modo de Teste
A função modo de teste verifica se o Mazda ERA-GLONASS funciona
normalmente.
Quando executar o modo de teste, solicite os serviços de um Rep arador Autorizado Mazda.
Método de iniciação do modo de teste
Ligue a ignição com o travão de estacionamento aplicado e aguar de 2 minutos com o
veículo parado.
Em Caso de Avaria
Mazda ERA-GLONASS
7-11
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 778 of 931

Posteriormente, efetue o seguinte procedimento.
Mova a alavanca das luzes de
mudança de direção para uma
mudança de direção à direita
Mova a alavanca das luzes de
mudança de direção para uma
mudança de direção à direitaMova a alavanca das luzes
de mudança de direção
para uma mudança de
direção à esquerda
Mova a alavanca das luzes de
mudança de direção para uma
mudança de direção à esquerda
Recoloque a alavanca das luzes de
mudança de direção na posição off
Recoloque a alavanca das
luzes de mudança de direção
na posição off
Recoloque a alavanca das
luzes de mudança de direção
na posição off
Recoloque a alavanca das
luzes de mudança de direção
na posição off
Recoloque a alavanca das luzes de
mudança de direção na posição off
Mova a alavanca das luzes de
mudança de direção para uma
mudança de direção à direita
Dentro de 5 segundos
Dentro de 1 segundo Dentro de 1 segundo Dentro de 1 segundo Dentro de 1 segundo
Dentro de 1 segundo
Dentro de 1 segundo
Dentro de 1 segundo
Dentro de 1 segundoDentro de 5 segundos
Dentro de 5 segundos
Dentro de 1 segundo
Ligue as luzes de emergência.
Desligue as luzes de
emergência.
Ambas as luzes indicadoras
vermelha e verde do
interruptor Mazda
ERA-GLONASS são
ligadas.
Pressione o interruptor
Mazda ERA-GLONASS
durante pelo menos um
segundo e de seguida
liberte-o.
Em Caso de Avaria
Mazda ERA-GLONASS
7-12
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 779 of 931
Após a conclusão do procedimento, o modo de teste é realizado automaticamente pela
seguinte ordem.
Comute para o modo de teste
O procedimento está concluído
O guia de voz a partir do
centro de atendimento é
reproduzido É realizada a chamada para o
centro de atendimento
Início da chamada de voz A informação do veículo é
enviada
NOTA
A comunicação com o centro de atendimento pode rá falhar se a receção de sinal for fraca.
Execute o modo de teste num local com boa receção de sinal.
O modo de teste termina automaticamente.
Em Caso de Avaria
Mazda ERA-GLONASS
7-13
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 780 of 931

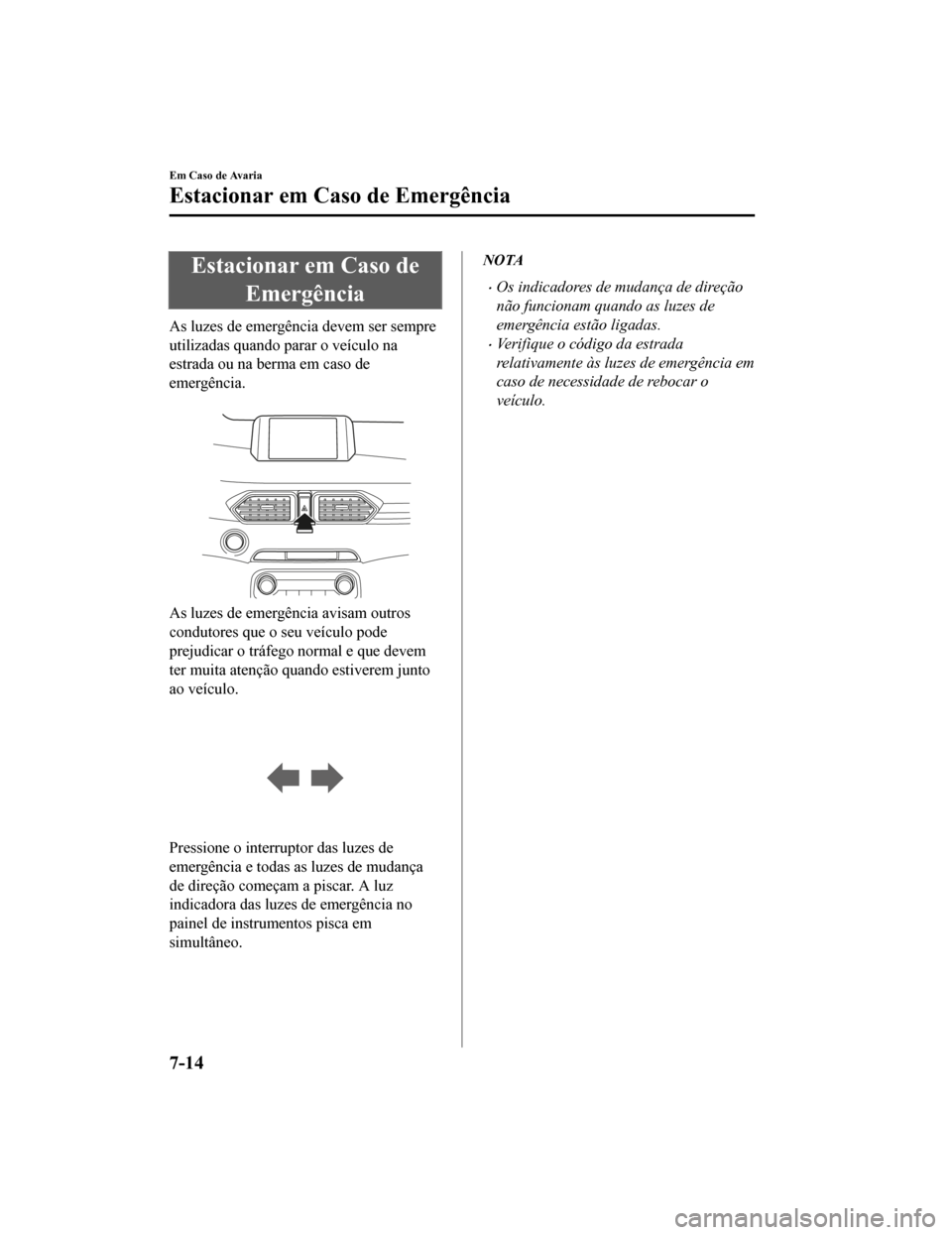

Estacionar em Caso deEmergência
As luzes de emergência devem ser sempre
utilizadas quando parar o veículo na
estrada ou na berma em caso de
emergência.
As luzes de emergência avisam outros
condutores que o seu veículo pode
prejudicar o tráfego normal e que devem
ter muita atenção quando estiverem junto
ao veículo.
Pressione o interr uptor das luzes de
emergência e todas as luzes de mudança
de direção começam a piscar. A luz
indicadora das luzes de emergência no
painel de instrumentos pisca em
simultâneo.
NOTA
•Os indicadores de mudança de direção
não funcionam quando as luzes de
emergência estão ligadas.
•Verifique o código da estrada
relativamente às luzes de emergência em
caso de necessidade de rebocar o
veículo.
Em Caso de Avaria
Estacionar em Caso de Emergência
7-14
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 781 of 931

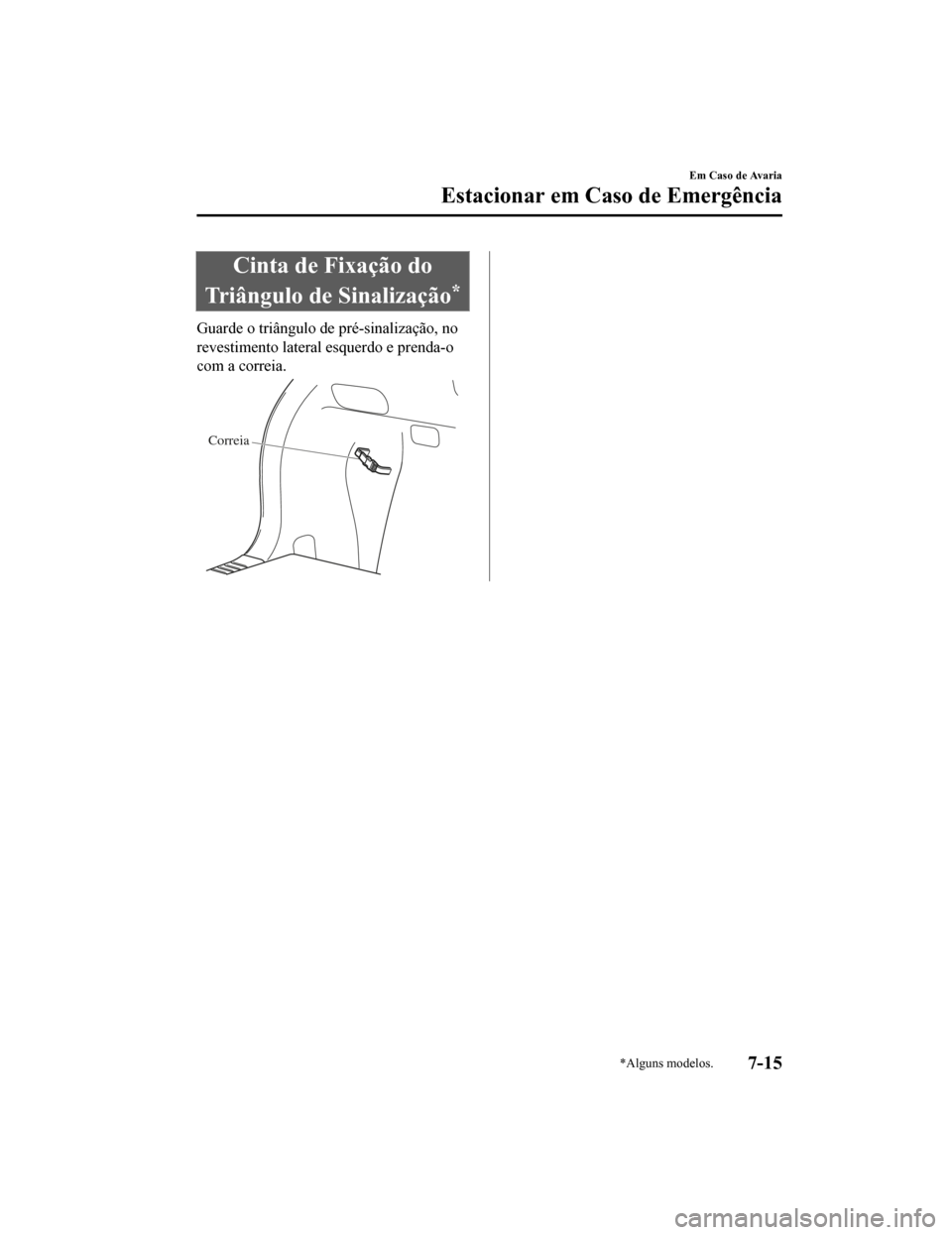

Cinta de Fixação do
Triângulo de Sinalização
*
Guarde o triângulo de pré-sinalização, no
revestimento lateral esquerdo e prenda-o
com a correia.
Correia
Em Caso de Avaria
Estacionar em Caso de Emergência
*Alguns modelos.7-15
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 782 of 931

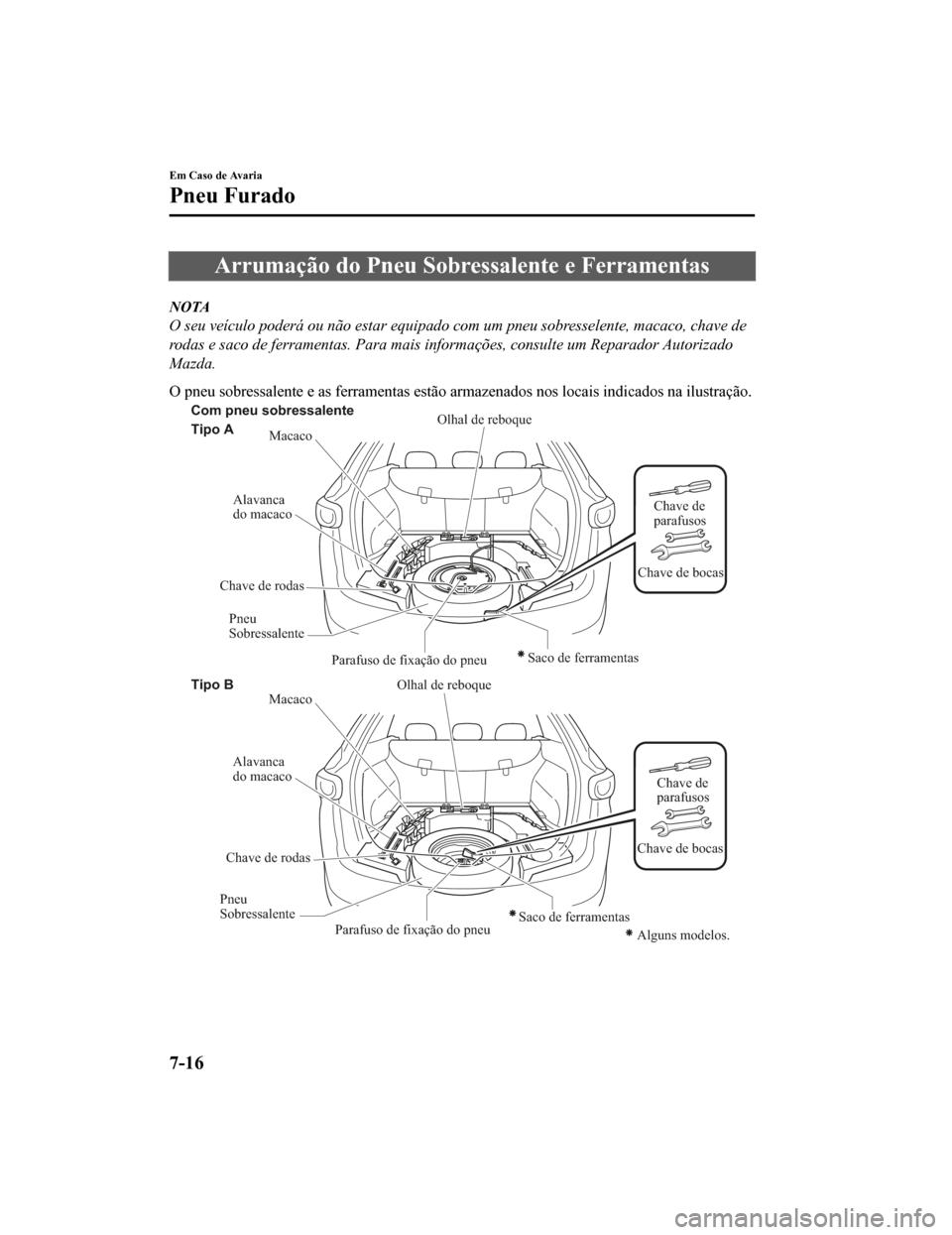

Arrumação do Pneu Sobressalente e Ferramentas
NOTA
O seu veículo poderá ou não estar equipado com um pneu sobresselente, macaco, chave de
rodas e saco de ferramentas. Para mais informações, consulte um Reparador Autorizado
Mazda.
O pneu sobressalente e as ferramentas estão armazenados nos loc ais indicados na ilustração.
Alavanca
do macaco
Chave de rodas Macaco
Tipo A
Tipo B
Alavanca
do macaco
Chave de rodas Macaco
Parafuso de fixação do pneuSaco de ferramentas
Pneu
Sobressalente
Parafuso de fixação do pneu
Pneu
Sobressalente
Saco de ferramentas
Chave de
parafusos
Chave de bocas
Chave de
parafusos
Chave de bocas
Com pneu sobressalente
Olhal de reboque
Olhal de reboque
Alguns modelos.
Em Caso de Avaria
Pneu Furado
7-16
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 783 of 931

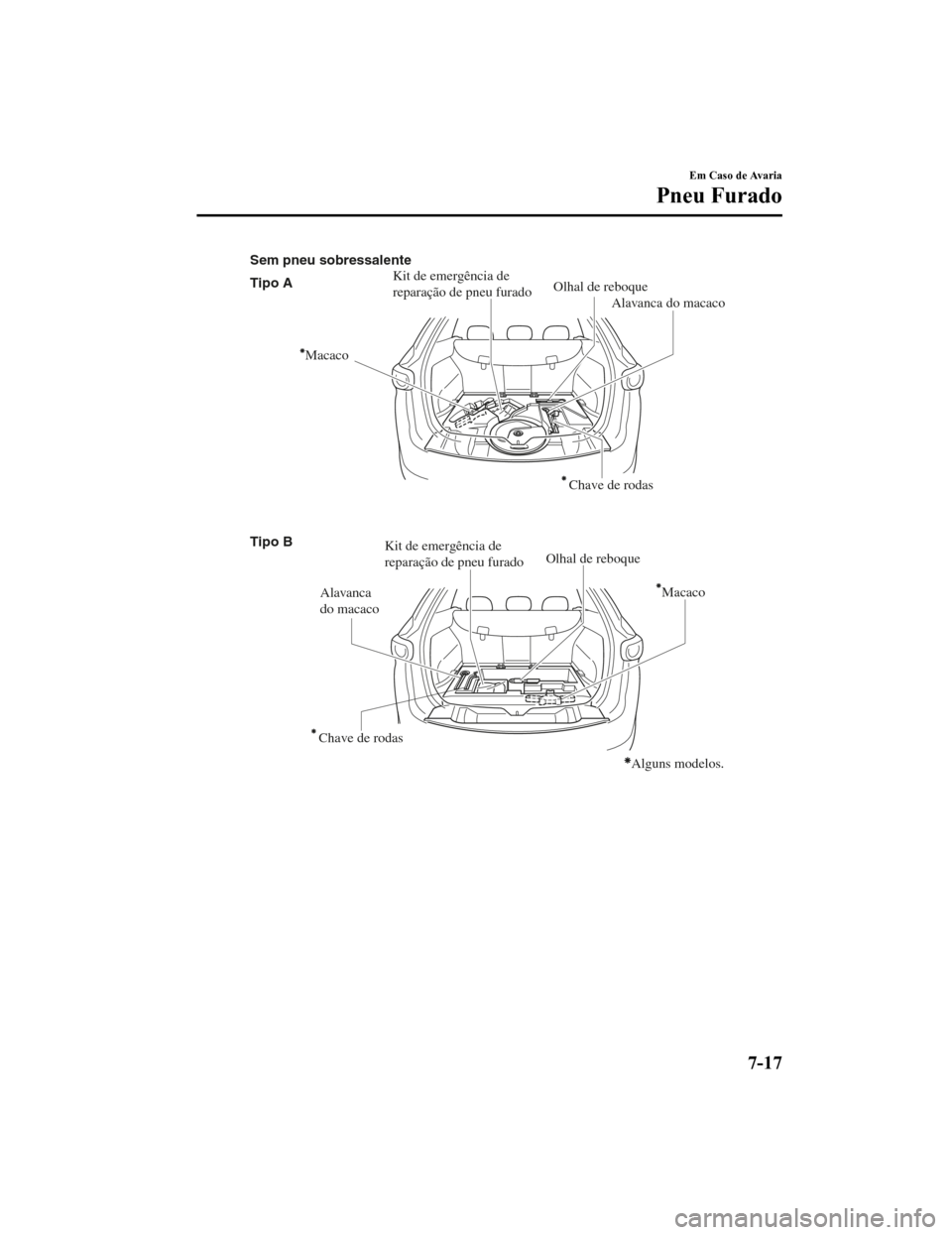

Tipo A
Tipo B Sem pneu sobressalenteKit de emergência de
reparação de pneu furadoOlhal de reboque
Alavanca do macaco
Alavanca
do macaco
Olhal de reboqueKit de emergência de
reparação de pneu furado
Chave de rodas
Chave de rodas
Macaco
Macaco
Alguns modelos.
Em Caso de Avaria
Pneu Furado
7-17
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
Page 784 of 931

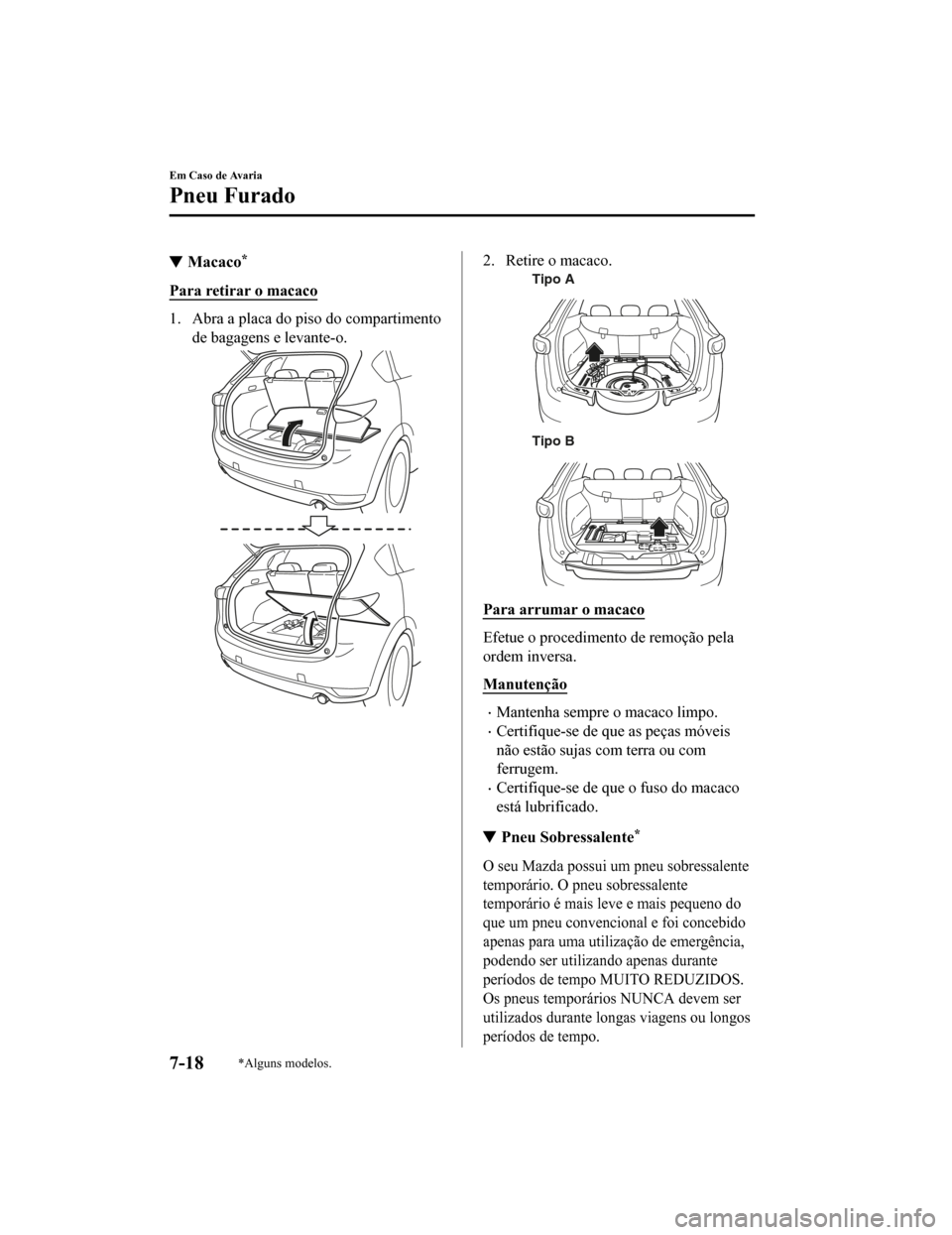

Macaco*
Para retirar o macaco
1. Abra a placa do piso do compartimentode bagagens e levante-o.
2. Retire o macaco.
Tipo A
Tipo B
Para arrumar o macaco
Efetue o procedimento de remoção pela
ordem inversa.
Manutenção
•Mantenha sempre o macaco limpo.
•Certifique-se de que as peças móveis
não estão sujas com terra ou com
ferrugem.
•Certifique-se de que o fuso do macaco
está lubrificado.
Pneu Sobressalente*
O seu Mazda possui um pneu sobressalente
temporário. O pneu sobressalente
temporário é mais leve e mais pequeno do
que um pneu convencional e foi concebido
apenas para uma utilização de emergência,
podendo ser utilizando apenas durante
períodos de tempo MUITO REDUZIDOS.
Os pneus temporários NUNCA devem ser
utilizados durante longas viagens ou longos
períodos de tempo.
Em Caso de Avaria
Pneu Furado
7-18*Alguns modelos.
CX-5_8HD5-EE-18K-PT_Edition1 2019-2-14 18:44:08
