Page 497 of 562

7-51
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
BUTTON START37.5Aİmmobilizer Modülü, Akıllı Anahtar Kontrol Modülü
A/BAG15ASRS Kontrol Modülü
MODULE67.5AAkıllı Anahtar Kontrol Modülü, BCM
WASHER15AÇok Fonksiyonlu Şalter
WIPER210ABCM, ECM/PCM
MEMORY110ASürücü/Yolcu Kapı Modülü, Sürücü IMS Modülü, BCM, Veri Hattı Bağlantısı, Dijital Saat,
Yağmur Sensörü, A/C Kontrol Modülü, Gösterge Paneli, ICM Röle Kutusu (Dış Ayna
Katlama/Açma Rölesi), Kör Nokta Uyarı Radarı SOL/SAĞ, Otomatik Işık Sensörü, BCM
MEMORY27.5AMTS E-Çağrı Modülü
SUNROOF20AAçılır Tavan Motoru
BRAKE SWITCH7.5AStop Lambası Svici, Akıllı Anahtar Kontrol Modülü
MODULE310AStop Lambası Svici, BCM, Sport Modu Svici, Sürücü Kapı Modülü, Yolcu Kapı Modülü
MODULE5MODULE510A
MTS E-Çağrı Modülü, Ön Konsol Şalteri, A/T Vites Değiştirme Kolu Göstergesi,
A/V Navigaston Ana Ünitesi, Klima Kontrol Modülü, Konsol Şalteri SAĞ/SOL,
Far Yükseklik Ayar Cihazı Aktüatörü SAĞ/SOL, DC-DC Konvertör,
Ön Koltuk Isıtıcısı Kontrol Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü,
Arka Koltuk Isıtıcısı Kontrol Modülü, Sürücü Ims Modülü
Sürücü tarafı sigorta paneli
Page 498 of 562
Bakım
7-52
Sigorta AdıSembolSig. DeğeriKorunan Devre
S/HEATER REARRR25AArka Koltuk Isıtıcısı Kontrol Modülü
SPARE3SPARE315AYedek
SPARE5SPARE525AYedek
SPARE4SPARE420AYedek
AMPAMP25ADC-DC Konvertör, AMP
BUTTON START227.5AAkıllı Anahtar Kontrol Modülü, Immobilizer Modülü
IG1IG125APCB Bloğu (Sigorta: F10/F12/F14/F16)
FCA10AÖn Çarpışma Önleme Yardımı Modülü
MODULE4MODULE410APark Asistanı Sesli Alarmı, BCM, Şeritte Kalma Yardımı Sistemi
P/WDW RHRH25AElektrikli Cam RH Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SAĞDAN DİREKSİYON)
TRUNK10ABagaj Rölesi, Bagaj Kapağı Mandalı
P/SEAT DRVDRV30ASürücü Koltuğu Manuel Düğmesi
Sürücü tarafı sigorta paneli
Page 499 of 562

7-53
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
S/HEATER
FRONTFRT10AÖn Koltuk Isıtıcısı Kumanda Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü
START7.5AHırsız Alarmı Rölesi, Şanzıman Aralığı Düğmesi, Kontak Kilitleme ve Kavrama Münşiri,
Akıllı Anahtar Kontrol Modülü, ECM/PCM, Motor Bölmesi Bağlantı Bloğu (RÖLE.4)
BUTTON START1115AAkıllı Anahtar Kontrol Modülü
A/CON2210AE/R Bağlantı Bloğu (RÖLE 12), Fan Motoru, Fan Rezistörü, Klima Kontrol Modülü
SPARE1SPARE120AYedek
P/WDW LHLH25ASOL Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü
(SOLDAN DİREKSİYON)
INTERIOR LAMP10AKontak Anahtarı AYDN. & Kapı Uyarı Svici, Bagaj Lambası, Ön Makyaj Lambası, SOL/SAĞ
Kabin Lambası, Tavan Konsolu Lambası
MODULE2MODULE210ADijital Saat, USB Şarj Soketi, MTS E-Çağrı Modülü, Akıllı Anahtar Kontrol Modülü, BCM,
Ses Sistemi, A/V & Navigasyon Ana Ünitesi, Elektrikli Dış Ayna Svici, DC-DC Konvertörü,
AMP, M/B Bağlantı Bloğu (RÖLE 14), Sürücü Kapı Modülü, Konsol Svici
Sürücü tarafı sigorta paneli
Page 500 of 562
Bakım
7-54

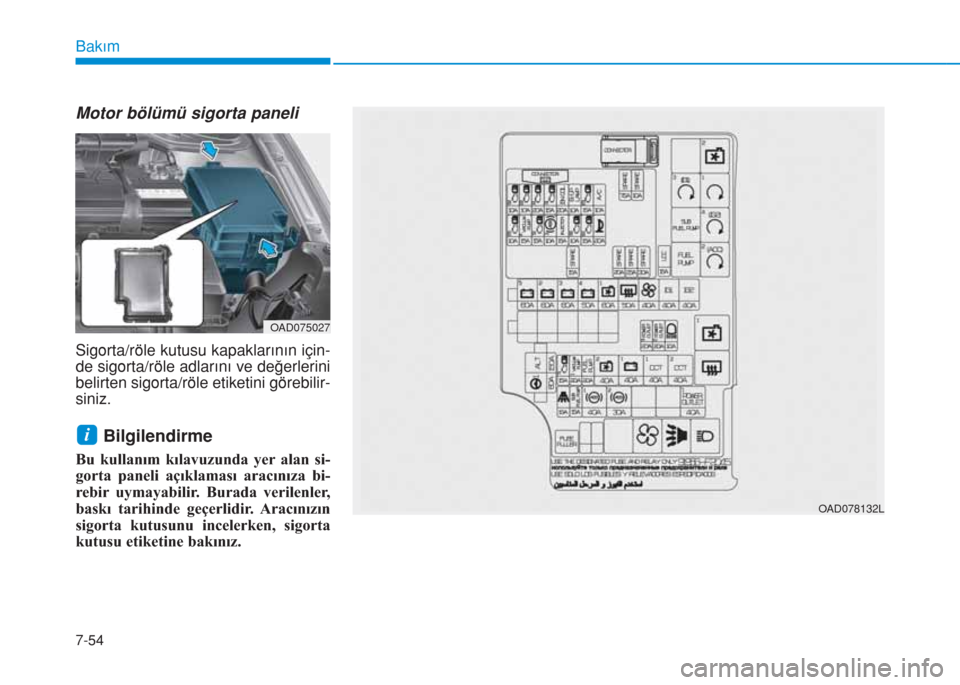

Motor bölümü sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan si-
gorta paneli açıklaması aracınıza bi-
rebir uymayabilir. Burada verilenler,
baskı tarihinde geçerlidir. Aracınızın
sigorta kutusunu incelerken, sigorta
kutusu etiketine bakınız.
i
OAD078132L
OAD075027
Page 501 of 562
7-55
7
Bakım

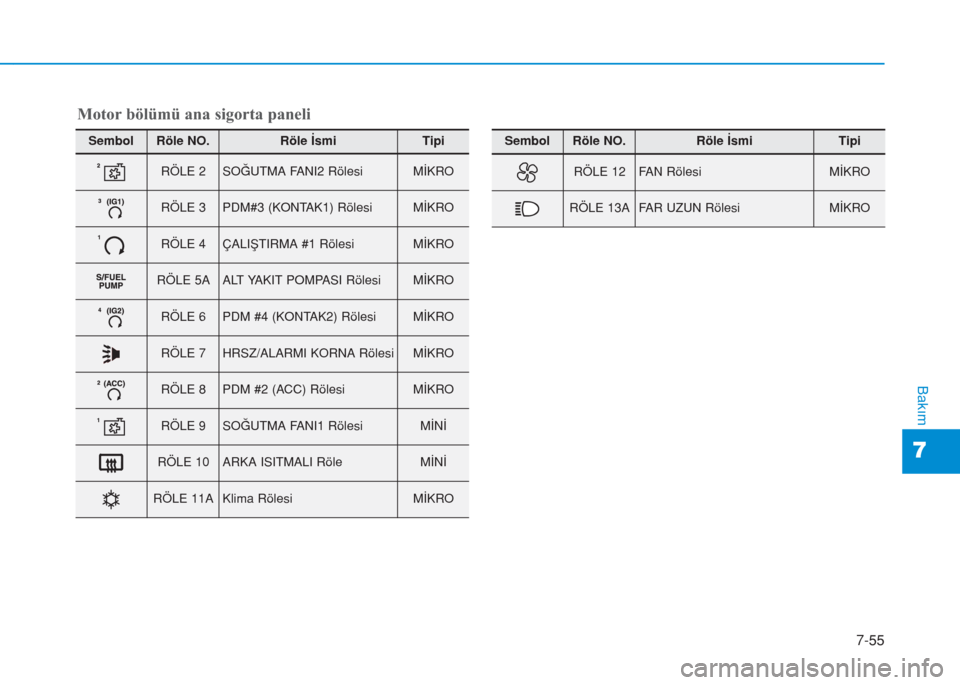

SembolRöle NO.Röle İsmiTipi
RÖLE 2SOĞUTMA FANI2 RölesiMİKRO
RÖLE 3PDM#3 (KONTAK1) RölesiMİKRO
RÖLE 4ÇALIŞTIRMA #1 RölesiMİKRO
RÖLE 5AALT YAKIT POMPASI RölesiMİKRO
RÖLE 6PDM #4 (KONTAK2) RölesiMİKRO
RÖLE 7HRSZ/ALARMI KORNA RölesiMİKRO
RÖLE 8PDM #2 (ACC) RölesiMİKRO
RÖLE 9SOĞUTMA FANI1 RölesiMİNİ
RÖLE 10ARKA ISITMALI RöleMİNİ
RÖLE 11AKlima RölesiMİKRO
SembolRöle NO.Röle İsmiTipi
RÖLE 12FAN RölesiMİKRO
RÖLE 13AFAR UZUN RölesiMİKRO
Motor bölümü ana sigorta paneli
Page 502 of 562
Bakım
7-56

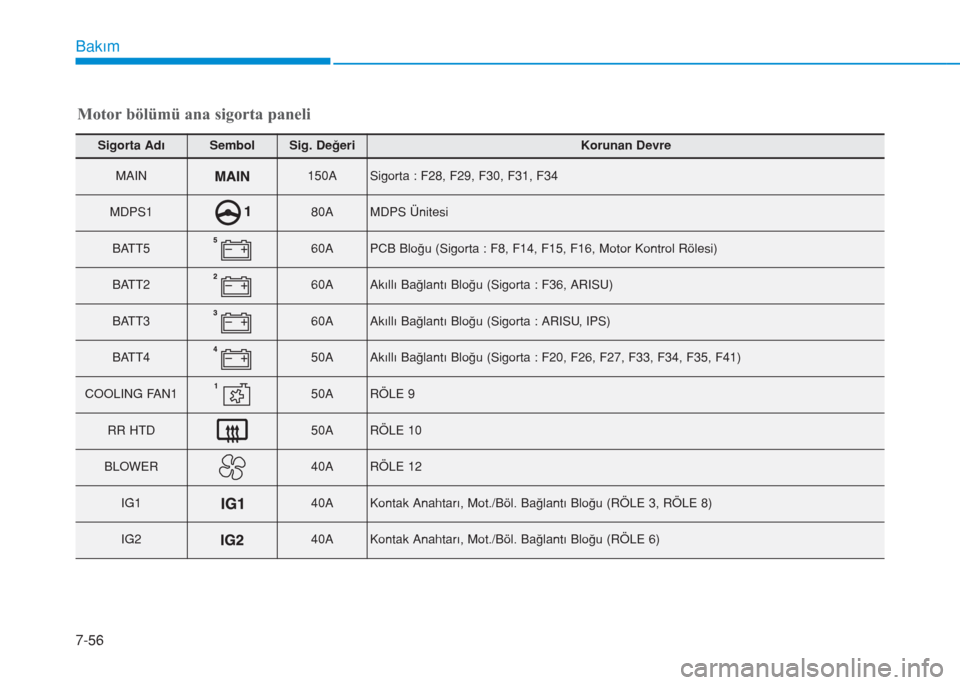

Sigorta AdıSembolSig. DeğeriKorunan Devre
MAIN150ASigorta : F28, F29, F30, F31, F34
MDPS180AMDPS Ünitesi
BATT560APCB Bloğu (Sigorta : F8, F14, F15, F16, Motor Kontrol Rölesi)
BATT260AAkıllı Bağlantı Bloğu (Sigorta : F36, ARISU)
BATT360AAkıllı Bağlantı Bloğu (Sigorta : ARISU, IPS)
BATT450AAkıllı Bağlantı Bloğu (Sigorta : F20, F26, F27, F33, F34, F35, F41)
COOLING FAN150ARÖLE 9
RR HTD50ARÖLE 10
BLOWER40ARÖLE 12
IG140AKontak Anahtarı, Mot./Böl. Bağlantı Bloğu (RÖLE 3, RÖLE 8)
IG240AKontak Anahtarı, Mot./Böl. Bağlantı Bloğu (RÖLE 6)
Motor bölümü ana sigorta paneli
Page 503 of 562
7-57
7
Bakım

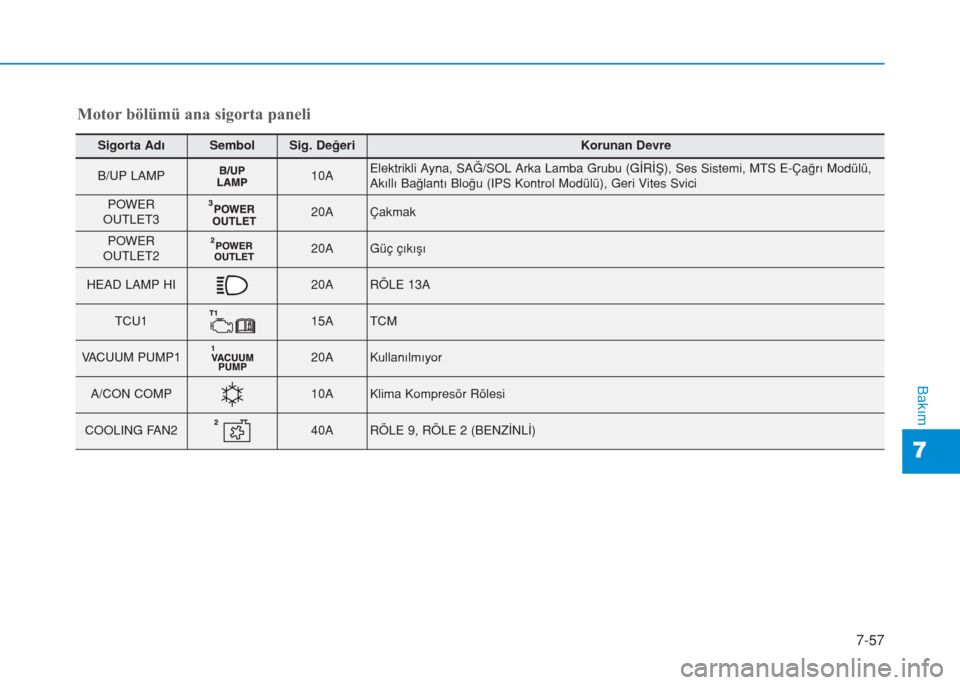

Sigorta AdıSembolSig. DeğeriKorunan Devre
B/UP LAMP10AElektrikli Ayna, SAĞ/SOL Arka Lamba Grubu (GİRİŞ), Ses Sistemi, MTS E-Çağrı Modülü,
Akıllı Bağlantı Bloğu (IPS Kontrol Modülü), Geri Vites Svici
POWER
OUTLET320AÇakmak
POWER
OUTLET220AGüç çıkışı
HEAD LAMP HI20ARÖLE 13A
TCU115ATCM
VACUUM PUMP120AKullanılmıyor
A/CON COMP10AKlima Kompresör Rölesi
COOLING FAN240ARÖLE 9, RÖLE 2 (BENZİNLİ)
Motor bölümü ana sigorta paneli
Page 504 of 562
Bakım
7-58

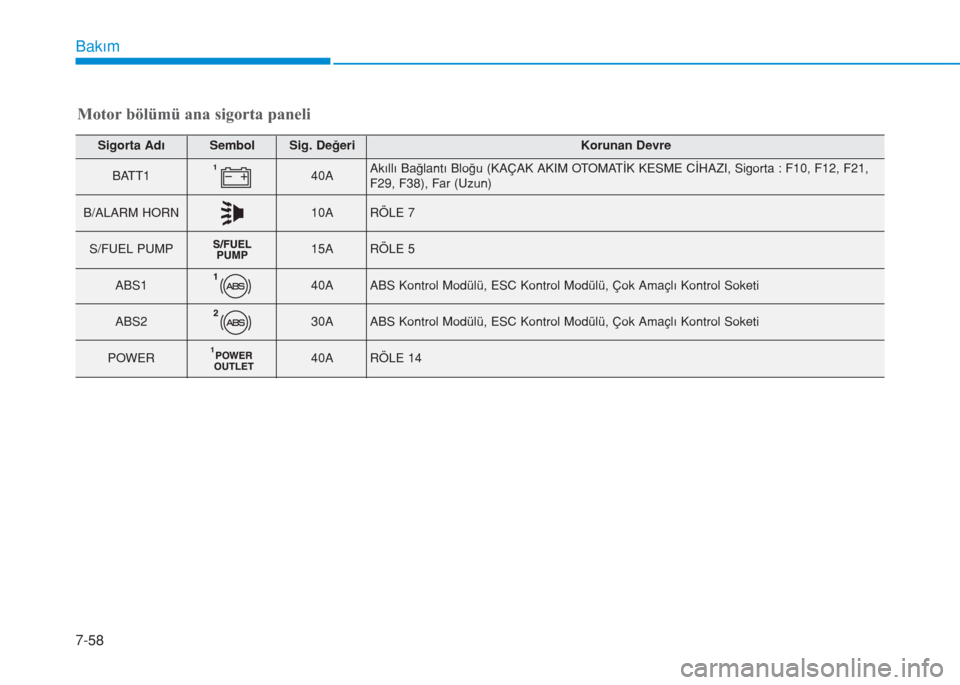

Sigorta AdıSembolSig. DeğeriKorunan Devre
BATT140AAkıllı Bağlantı Bloğu (KAÇAK AKIM OTOMATİK KESME CİHAZI, Sigorta : F10, F12, F21,
F29, F38), Far (Uzun)
B/ALARM HORN10ARÖLE 7
S/FUEL PUMP15ARÖLE 5
ABS140AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ABS230AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
POWER40ARÖLE 14
Motor bölümü ana sigorta paneli
