Page 505 of 562
7-59
7
Bakım
Motor bölümü ana sigorta paneli - PCB Bloğu (1.6 MPI)
Sigorta AdıSembolSig. DeğeriKorunan Devre
SNSR210ATahliye Kontrol Solenoid Valfi, Değişken Emiş Solenoid Valfi,
E/R Bağlantı Bloğu (RÖLE.2, RÖYE.9), Soğuk Çalıştırma Solenoid Valfi
ECU210AECM/PCM, Yağ Kontrol Supabı
ECU120AECM/PCM
INJ.15AENJEKTÖR #1~#4
SNSR115AOksijen Sensörü (Yukarı), Oksijen Sensörü (Aşağı)
IGNITION COIL20AAteşleme Bobini #1~#4, Kondensatör
SNSR310AAteşleme Bobini #1~#4, Kondensatör
HORN20AKorna Rölesi
ECU510AECM/PCM
SNSR415A-
ABS310AABS/ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
TCU215AAraç Hız Sensörü, Şanzıman Kademe Svici, Mot./Böl. Bağlantı Bloğu (Sigorta : F17)
ECU415AECM/PCM
ECU315AECM/PCM
F/PUMP20AYakıt Pompası Rölesi
Page 506 of 562

7-60
Bakım
AMPULLER
Araç ampullerinin çoğunun değiştiril-
mesi için HYUNDAI yetkili servisine
başvurmanızı öneririz. Aracın ampul-
lerinin değiştirilmesi kolay değildir,
çünkü ampulü sökebilmek için diğer
bazı parçaların da sökülmesi gerekir.
Bu, özellikle far ampullerini değiştir-
mek için ön far grubunu sökmeniz
gerektiğinde karşılaşacağınız bir du-
rumdur.
Far grubunun sökülmesi/takılması sı-
rasında araca zarar verebilirsiniz.
Yanmış olan bir ampulün aynı güç
değerinde olan yenisi ile değiştiril-
mesi gerekir. Aksi halde, sigorta-
ya veya elektrik kablolarına zarar
verebilirsiniz.Bilgilendirme
Yoğun yağışta aracı sürdükten veya
aracın yıkanmasından sonra, farların
ve park lambalarının camlarında
buğu tabakası meydana gelebilir.
Bunun nedeni, lambaların içi ile dışı
arasındaki sıcaklığın farklı oluşudur.
Bu durum yağmur sırasında aracın
camlarındaki buğulanma gibidir ve
aracınızla ilgili herhangi bir problem
yoktur. Lambaların elektrik devresine
su girerse, sistemi HYUNDAI yetkili
servisine kontrol ettirmenizi öneririz.
NOT
i
Aydınlatma sisteminde çalışma-
ya başlamadan önce el frenini
sonuna kadar çekiniz, kontak
anahtarının “LOCK/OFF (KİLİT-
Lİ/KAPALI)” konumuna alınmış
olduğunu kontrol ediniz ve ara-
cın ani hareket etmesini ve elle-
rinizin yanmasını veya elektrik
çarpmasını önlemek amacıyla iç
aydınlatmaları kapatınız.
UYARI

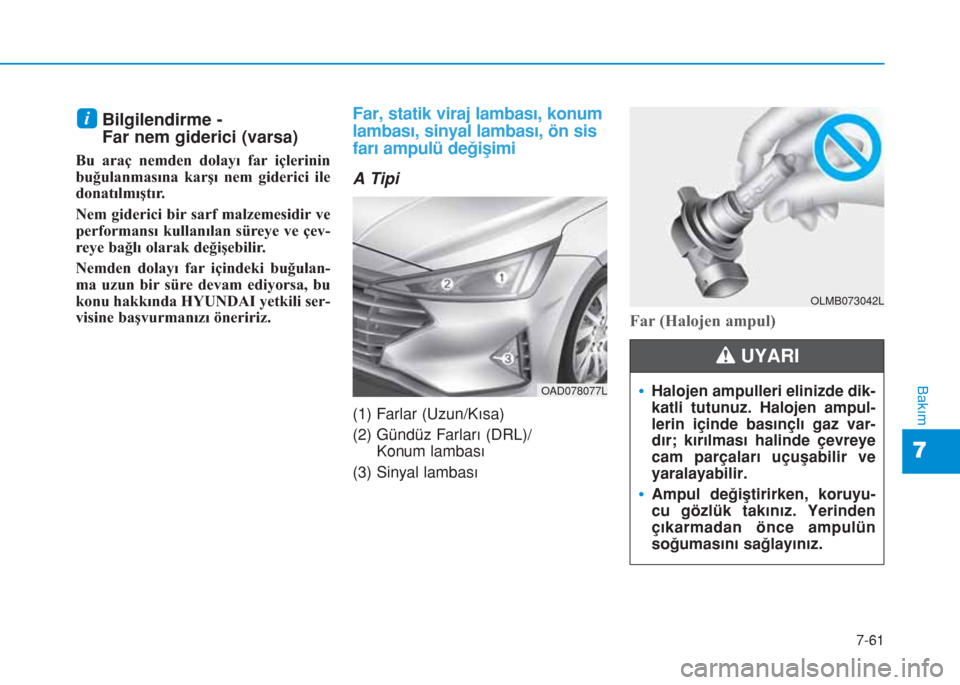

Page 507 of 562
7-61
7
Bakım
Bilgilendirme -
Far nem giderici (varsa)
Bu araç nemden dolayı far içlerinin
buğulanmasına karşı nem giderici ile
donatılmıştır.
Nem giderici bir sarf malzemesidir ve
performansı kullanılan süreye ve çev-
reye bağlı olarak değişebilir.
Nemden dolayı far içindeki buğulan-
ma uzun bir süre devam ediyorsa, bu
konu hakkında HYUNDAI yetkili ser-
visine başvurmanızı öneririz.
Far, statik viraj lambası, konum
lambası, sinyal lambası, ön sis
farı ampulü değişimi
A Tipi
(1) Farlar (Uzun/Kısa)
(2) Gündüz Farları (DRL)/
Konum lambası
(3) Sinyal lambası
Far (Halojen ampul)
i
OAD078077L
OLMB073042L
•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden
çıkarmadan önce ampulün
soğumasını sağlayınız.
UYARI

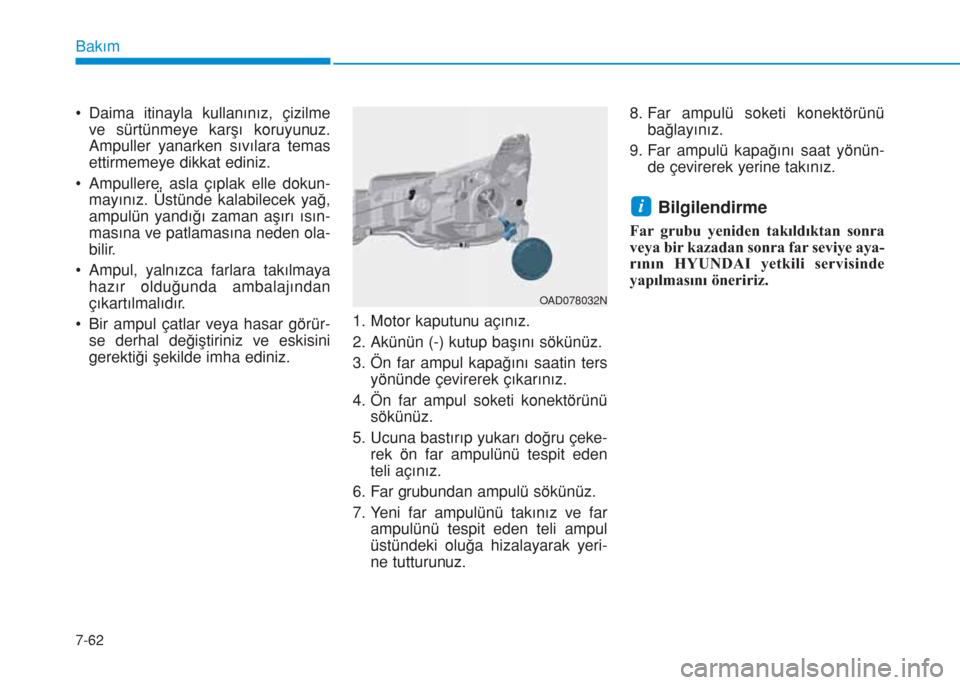

Page 508 of 562

7-62
Bakım
• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere, asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından
çıkartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Ön far ampul kapağını saatin ters
yönünde çevirerek çıkarınız.
4. Ön far ampul soketi konektörünü
sökünüz.
5. Ucuna bastırıp yukarı doğru çeke-
rek ön far ampulünü tespit eden
teli açınız.
6. Far grubundan ampulü sökünüz.
7. Yeni far ampulünü takınız ve far
ampulünü tespit eden teli ampul
üstündeki oluğa hizalayarak yeri-
ne tutturunuz.8. Far ampulü soketi konektörünü
bağlayınız.
9. Far ampulü kapağını saat yönün-
de çevirerek yerine takınız.
Bilgilendirme
Far grubu yeniden takıldıktan sonra
veya bir kazadan sonra far seviye aya-
rının HYUNDAI yetkili servisinde
yapılmasını öneririz.
i
OAD078032N

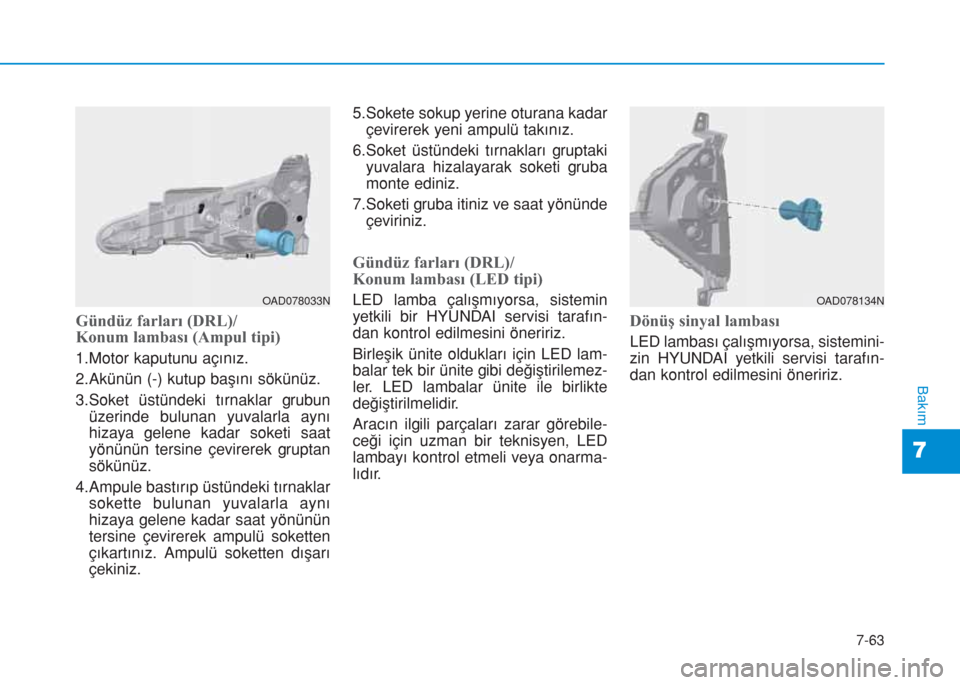

Page 509 of 562

7-63
7
Bakım
Gündüz farları (DRL)/
Konum lambası (Ampul tipi)
1.Motor kaputunu açınız.
2.Akünün (-) kutup başını sökünüz.
3.Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4.Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.5.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
6.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7.Soketi gruba itiniz ve saat yönünde
çeviriniz.
Gündüz farları (DRL)/
Konum lambası (LED tipi)
LED lamba çalışmıyorsa, sistemin
yetkili bir HYUNDAI servisi tarafın-
dan kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Dönüş sinyal lambası
LED lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
OAD078134NOAD078033N

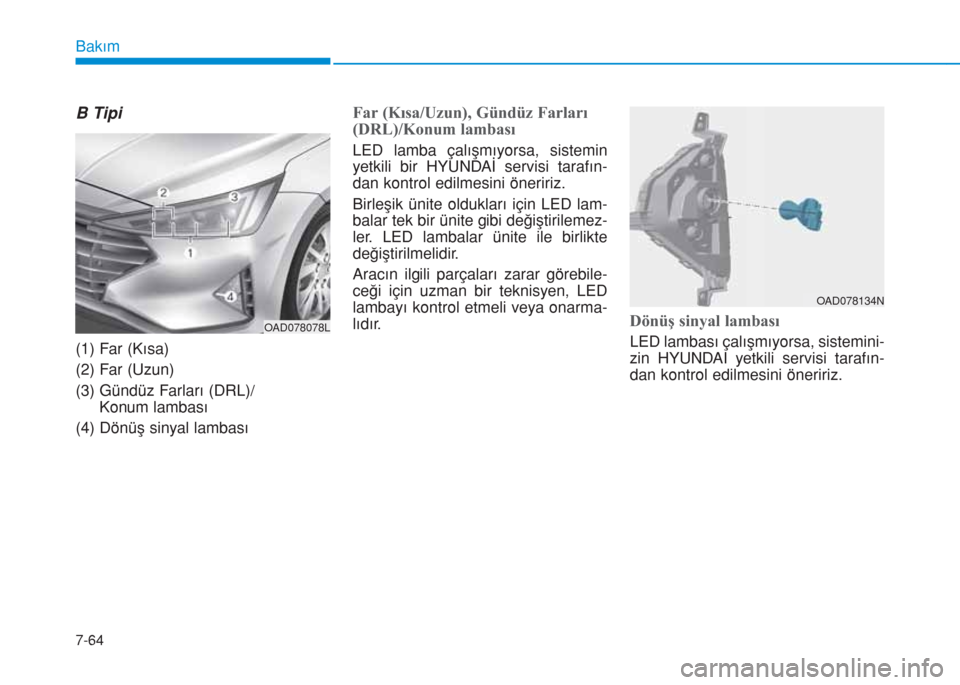

Page 510 of 562
7-64
Bakım
B Tipi
(1) Far (Kısa)
(2) Far (Uzun)
(3) Gündüz Farları (DRL)/
Konum lambası
(4) Dönüş sinyal lambası
Far (Kısa/Uzun), Gündüz Farları
(DRL)/Konum lambası
LED lamba çalışmıyorsa, sistemin
yetkili bir HYUNDAİ servisi tarafın-
dan kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Dönüş sinyal lambası
LED lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.OAD078078L
OAD078134N

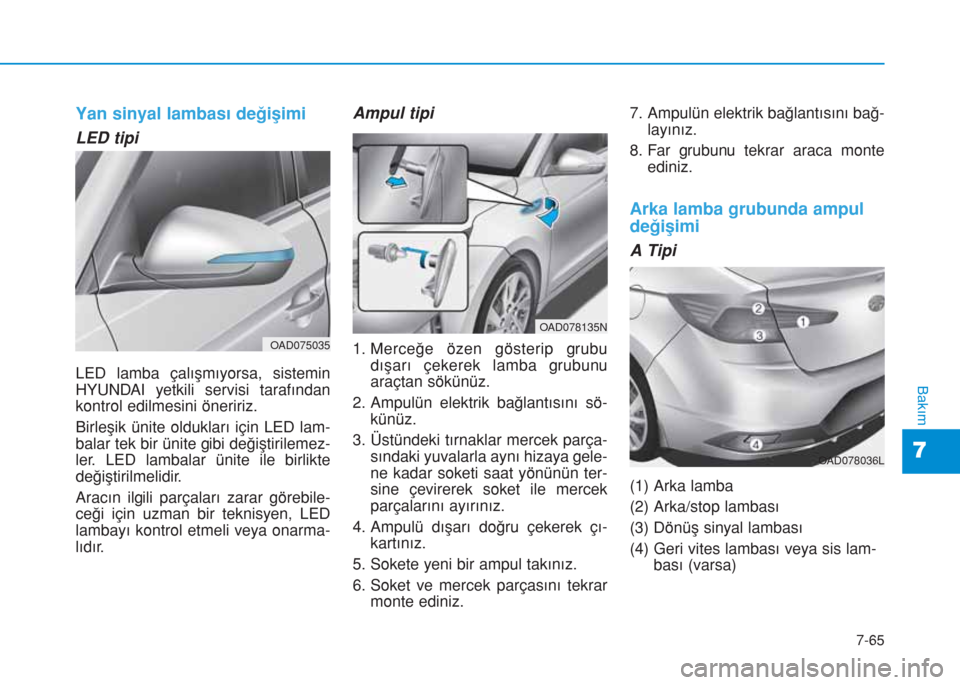

Page 511 of 562

7-65
7
Bakım
Yan sinyal lambası değişimi
LED tipi
LED lamba çalışmıyorsa, sistemin
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Ampul tipi
1. Merceğe özen gösterip grubu
dışarı çekerek lamba grubunu
araçtan sökünüz.
2. Ampulün elektrik bağlantısını sö-
künüz.
3. Üstündeki tırnaklar mercek parça-
sındaki yuvalarla aynı hizaya gele-
ne kadar soketi saat yönünün ter-
sine çevirerek soket ile mercek
parçalarını ayırınız.
4. Ampulü dışarı doğru çekerek çı-
kartınız.
5. Sokete yeni bir ampul takınız.
6. Soket ve mercek parçasını tekrar
monte ediniz.7. Ampulün elektrik bağlantısını bağ-
layınız.
8. Far grubunu tekrar araca monte
ediniz.
Arka lamba grubunda ampul
değişimi
A Tipi
(1) Arka lamba
(2) Arka/stop lambası
(3) Dönüş sinyal lambası
(4) Geri vites lambası veya sis lam-
bası (varsa)
OAD075035
OAD078135N
OAD078036L

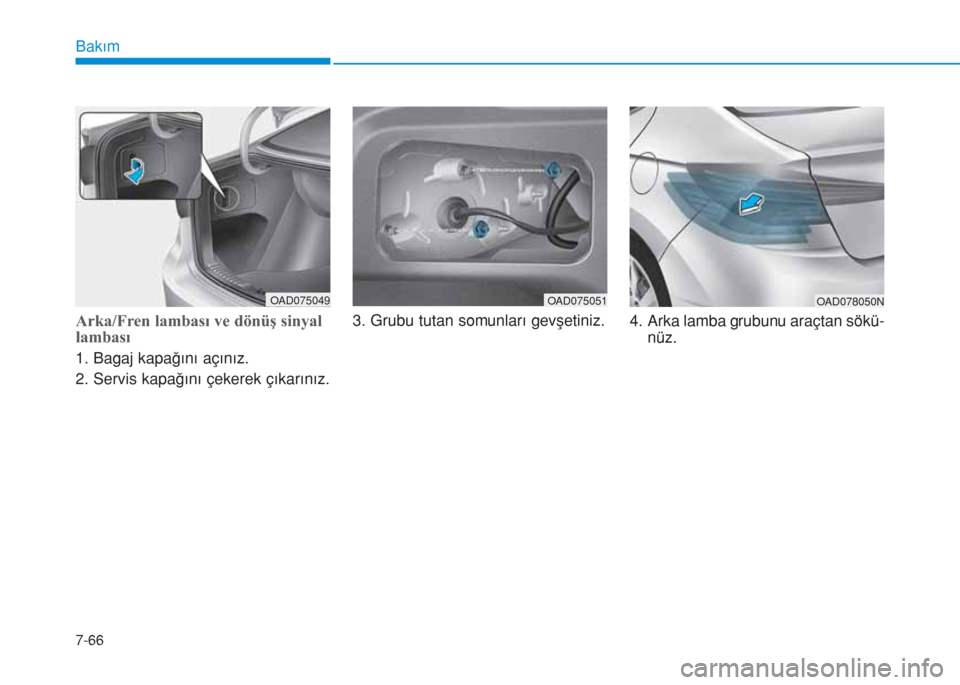

Page 512 of 562
7-66
Bakım
Arka/Fren lambası ve dönüş sinyal
lambası
1. Bagaj kapağını açınız.
2. Servis kapağını çekerek çıkarınız.3. Grubu tutan somunları gevşetiniz.
4. Arka lamba grubunu araçtan sökü-
nüz.
OAD075051OAD075049OAD078050N
