Page 201 of 562
3-119
Aracınızın Kullanışlı Özellikleri
3

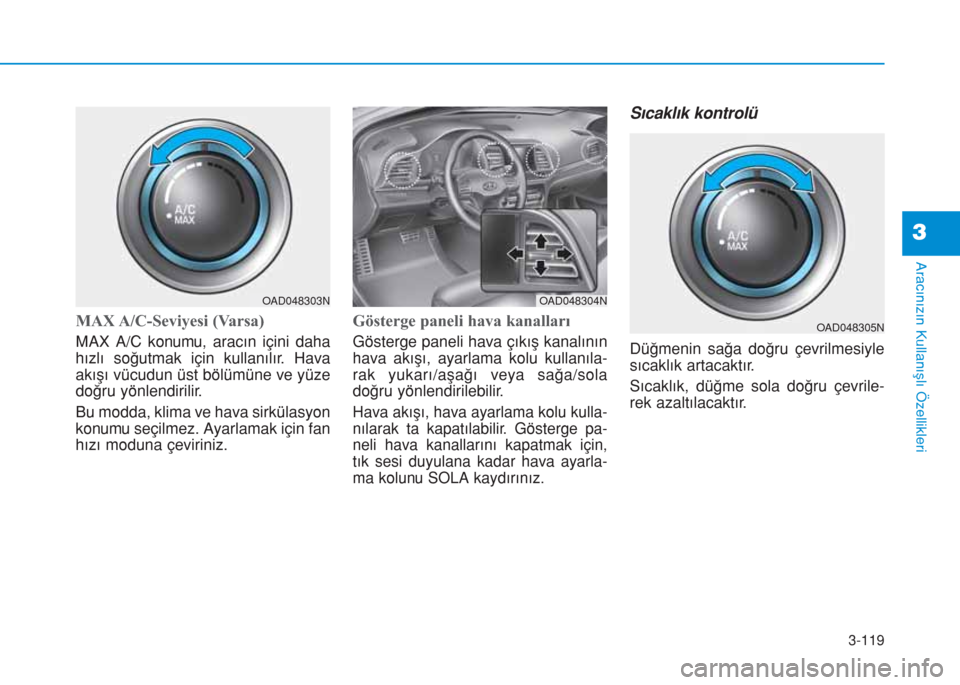

MAX A/C-Seviyesi (Varsa)
MAX A/C konumu, aracın içini daha
hızlı soğutmak için kullanılır. Hava
akışı vücudun üst bölümüne ve yüze
doğru yönlendirilir.
Bu modda, klima ve hava sirkülasyon
konumu seçilmez. Ayarlamak için fan
hızı moduna çeviriniz.
Gösterge paneli hava kanalları
Gösterge paneli hava çıkış kanalının
hava akışı, ayarlama kolu kullanıla-
rak yukarı/aşağı veya sağa/sola
doğru yönlendirilebilir.
Hava akışı, hava ayarlama kolu kulla-
nılarak ta kapatılabilir. Gösterge pa-
neli hava kanallarını kapatmak için,
tık sesi duyulana kadar hava ayarla-
ma kolunu SOLA kaydırınız.
Sıcaklık kontrolü
Düğmenin sağa doğru çevrilmesiyle
sıcaklık artacaktır.
Sıcaklık, düğme sola doğru çevrile-
rek azaltılacaktır.
OAD048303N
OAD048305N
OAD048304N
Page 202 of 562

3-120
Aracınızın Kullanışlı Özellikleri

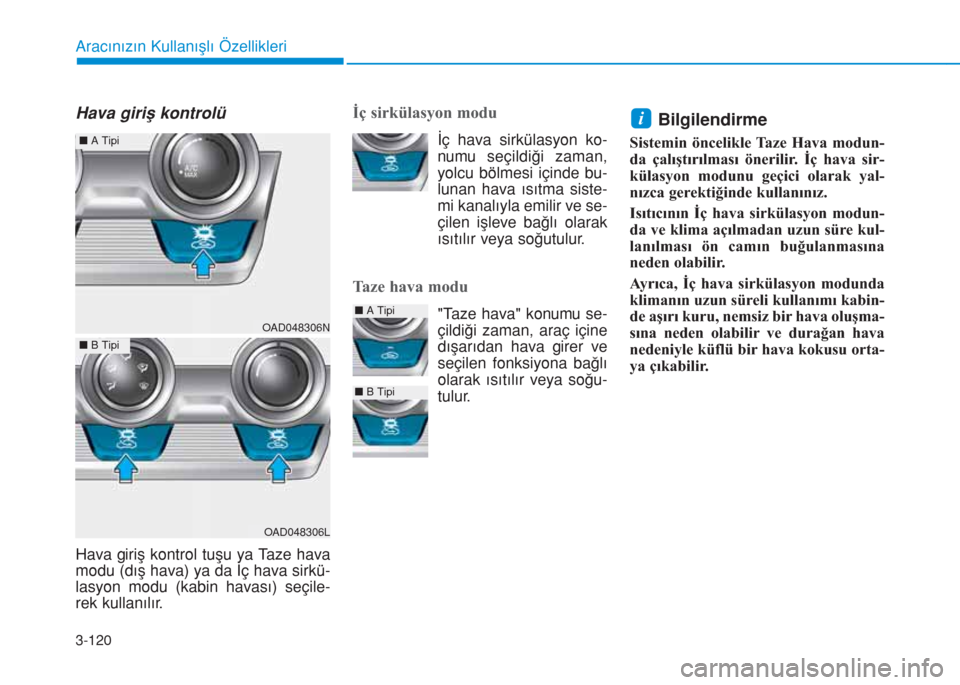

Hava giriş kontrolü
Hava giriş kontrol tuşu ya Taze hava
modu (dış hava) ya da İç hava sirkü-
lasyon modu (kabin havası) seçile-
rek kullanılır.
İç sirkülasyon modu
İç hava sirkülasyon ko-
numu seçildiği zaman,
yolcu bölmesi içinde bu-
lunan hava ısıtma siste-
mi kanalıyla emilir ve se-
çilen işleve bağlı olarak
ısıtılır veya soğutulur.
Taze hava modu
"Taze hava" konumu se-
çildiği zaman, araç içine
dışarıdan hava girer ve
seçilen fonksiyona bağlı
olarak ısıtılır veya soğu-
tulur.
Bilgilendirme
Sistemin öncelikle Taze Hava modun-
da çalıştırılması önerilir. İç hava sir-
külasyon modunu geçici olarak yal-
nızca gerektiğinde kullanınız.
Isıtıcının İç hava sirkülasyon modun-
da ve klima açılmadan uzun süre kul-
lanılması ön camın buğulanmasına
neden olabilir.
Ayrıca, İç hava sirkülasyon modunda
klimanın uzun süreli kullanımı kabin-
de aşırı kuru, nemsiz bir hava oluşma-
sına neden olabilir ve durağan hava
nedeniyle küflü bir hava kokusu orta-
ya çıkabilir.
i
OAD048306N
nA Tipi
OAD048306L
nB Tipi
nA Tipi
nB Tipi
Page 203 of 562

3-121
Aracınızın Kullanışlı Özellikleri

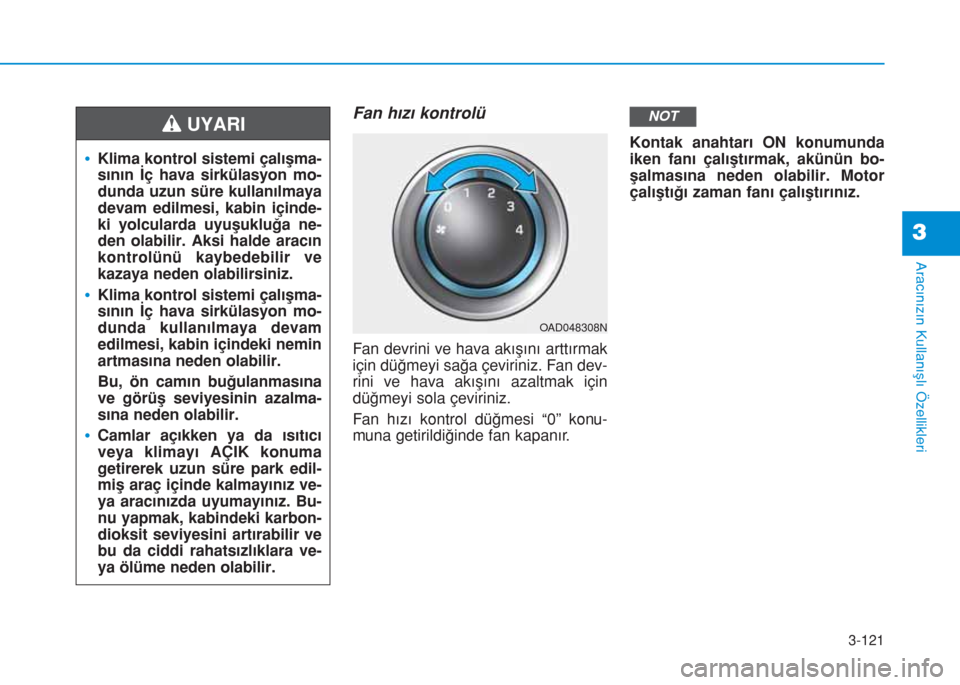

Fan hızı kontrolü
Fan devrini ve hava akışını arttırmak
için düğmeyi sağa çeviriniz. Fan dev-
rini ve hava akışını azaltmak için
düğmeyi sola çeviriniz.
Fan hızı kontrol düğmesi “0” konu-
muna getirildiğinde fan kapanır.Kontak anahtarı ON konumunda
iken fanı çalıştırmak, akünün bo-
şalmasına neden olabilir. Motor
çalıştığı zaman fanı çalıştırınız.
NOT
3
•Klima kontrol sistemi çalışma-
sının İç hava sirkülasyon mo-
dunda uzun süre kullanılmaya
devam edilmesi, kabin içinde-
ki yolcularda uyuşukluğa ne-
den olabilir. Aksi halde aracın
kontrolünü kaybedebilir ve
kazaya neden olabilirsiniz.
•Klima kontrol sistemi çalışma-
sının İç hava sirkülasyon mo-
dunda kullanılmaya devam
edilmesi, kabin içindeki nemin
artmasına neden olabilir.
Bu, ön camın buğulanmasına
ve görüş seviyesinin azalma-
sına neden olabilir.
•Camlar açıkken ya da ısıtıcı
veya klimayı AÇIK konuma
getirerek uzun süre park edil-
miş araç içinde kalmayınız ve-
ya aracınızda uyumayınız. Bu-
nu yapmak, kabindeki karbon-
dioksit seviyesini artırabilir ve
bu da ciddi rahatsızlıklara ve-
ya ölüme neden olabilir.
UYARI
OAD048308N
Page 204 of 562

3-122

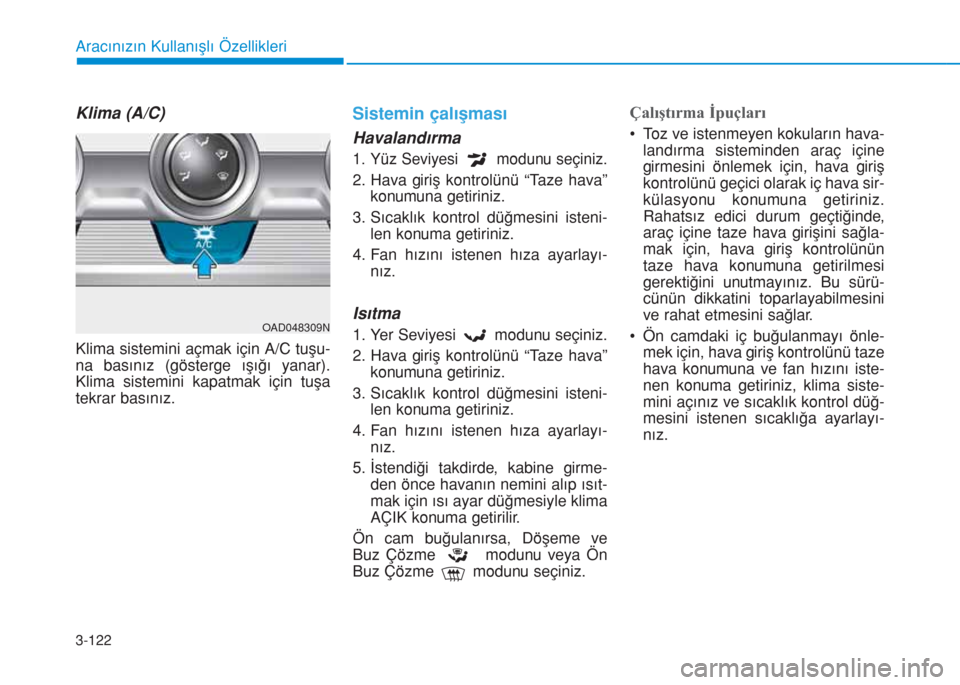

Klima (A/C)
Klima sistemini açmak için A/C tuşu-
na basınız (gösterge ışığı yanar).
Klima sistemini kapatmak için tuşa
tekrar basınız.
Sistemin çalışması
Havalandırma
1. Yüz Seviyesi modunu seçiniz.
2. Hava giriş kontrolünü “Taze hava”
konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarlayı-
nız.
Isıtma
1. Yer Seviyesi modunu seçiniz.
2. Hava giriş kontrolünü “Taze hava”
konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarlayı-
nız.
5. İstendiği takdirde, kabine girme-
den önce havanın nemini alıp ısıt-
mak için ısı ayar düğmesiyle klima
AÇIK konuma getirilir.
Ön cam buğulanırsa, Döşeme ve
Buz Çözme modunu veya Ön
Buz Çözme modunu seçiniz.
Çalıştırma İpuçları
• Toz ve istenmeyen kokuların hava-
landırma sisteminden araç içine
girmesini önlemek için, hava giriş
kontrolünü geçici olarak iç hava sir-
külasyonu konumuna getiriniz.
Rahatsız edici durum geçtiğinde,
araç içine taze hava girişini sağla-
mak için, hava giriş kontrolünün
taze hava konumuna getirilmesi
gerektiğini unutmayınız. Bu sürü-
cünün dikkatini toparlayabilmesini
ve rahat etmesini sağlar.
• Ön camdaki iç buğulanmayı önle-
mek için, hava giriş kontrolünü taze
hava konumuna ve fan hızını iste-
nen konuma getiriniz, klima siste-
mini açınız ve sıcaklık kontrol düğ-
mesini istenen sıcaklığa ayarlayı-
nız.
Aracınızın Kullanışlı Özellikleri
OAD048309N
Page 205 of 562

3-123
Aracınızın Kullanışlı Özellikleri
3

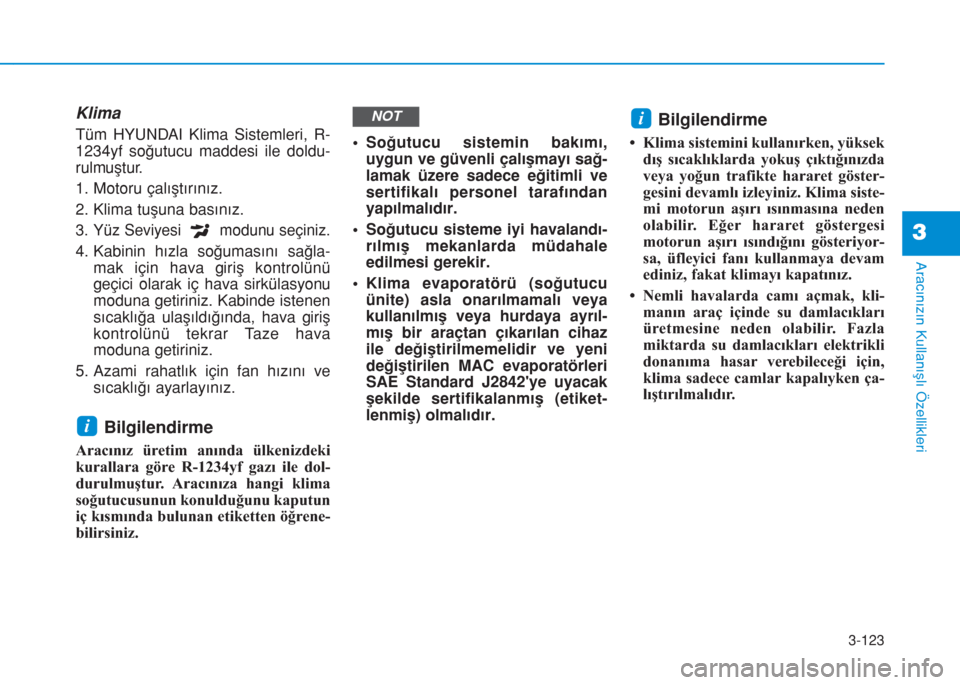

Klima
Tüm HYUNDAI Klima Sistemleri, R-
1234yf soğutucu maddesi ile doldu-
rulmuştur.
1. Motoru çalıştırınız.
2. Klima tuşuna basınız.
3. Yüz Seviyesi modunu seçiniz.
4. Kabinin hızla soğumasını sağla-
mak için hava giriş kontrolünü
geçici olarak iç hava sirkülasyonu
moduna getiriniz. Kabinde istenen
sıcaklığa ulaşıldığında, hava giriş
kontrolünü tekrar Taze hava
moduna getiriniz.
5. Azami rahatlık için fan hızını ve
sıcaklığı ayarlayınız.
Bilgilendirme
Aracınız üretim anında ülkenizdeki
kurallara göre R-1234yf gazı ile dol-
durulmuştur. Aracınıza hangi klima
soğutucusunun konulduğunu kaputun
iç kısmında bulunan etiketten öğrene-
bilirsiniz.• Soğutucu sistemin bakımı,
uygun ve güvenli çalışmayı sağ-
lamak üzere sadece eğitimli ve
sertifikalı personel tarafından
yapılmalıdır.
• Soğutucu sisteme iyi havalandı-
rılmış mekanlarda müdahale
edilmesi gerekir.
• Klima evaporatörü (soğutucu
ünite) asla onarılmamalı veya
kullanılmış veya hurdaya ayrıl-
mış bir araçtan çıkarılan cihaz
ile değiştirilmemelidir ve yeni
değiştirilen MAC evaporatörleri
SAE Standard J2842'ye uyacak
şekilde sertifikalanmış (etiket-
lenmiş) olmalıdır.
Bilgilendirme
• Klima sistemini kullanırken, yüksek
dış sıcaklıklarda yokuş çıktığınızda
veya yoğun trafikte hararet göster-
gesini devamlı izleyiniz. Klima siste-
mi motorun aşırı ısınmasına neden
olabilir. Eğer hararet göstergesi
motorun aşırı ısındığını gösteriyor-
sa, üfleyici fanı kullanmaya devam
ediniz, fakat klimayı kapatınız.
• Nemli havalarda camı açmak, kli-
manın araç içinde su damlacıkları
üretmesine neden olabilir. Fazla
miktarda su damlacıkları elektrikli
donanıma hasar verebileceği için,
klima sadece camlar kapalıyken ça-
lıştırılmalıdır.
iNOT
i
Page 206 of 562

3-124
Aracınızın Kullanışlı Özellikleri

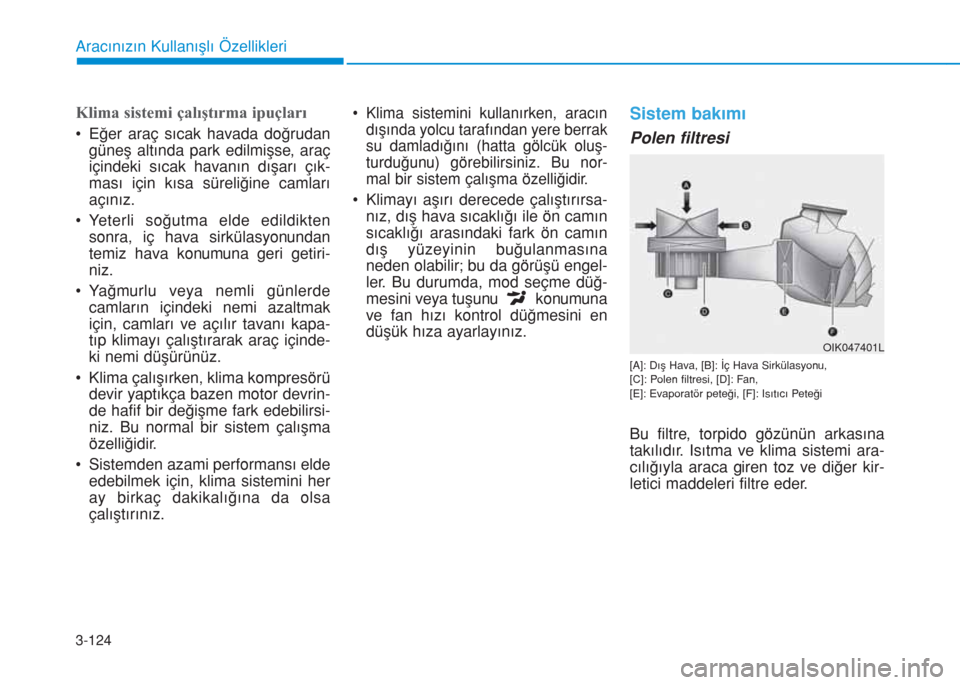

Klima sistemi çalıştırma ipuçları
• Eğer araç sıcak havada doğrudan
güneş altında park edilmişse, araç
içindeki sıcak havanın dışarı çık-
ması için kısa süreliğine camları
açınız.
• Yeterli soğutma elde edildikten
sonra, iç hava sirkülasyonundan
temiz hava konumuna geri getiri-
niz.
• Yağmurlu veya nemli günlerde
camların içindeki nemi azaltmak
için, camları ve açılır tavanı kapa-
tıp klimayı çalıştırarak araç içinde-
ki nemi düşürünüz.
• Klima çalışırken, klima kompresörü
devir yaptıkça bazen motor devrin-
de hafif bir değişme fark edebilirsi-
niz. Bu normal bir sistem çalışma
özelliğidir.
• Sistemden azami performansı elde
edebilmek için, klima sistemini her
ay birkaç dakikalığına da olsa
çalıştırınız.
• Klima sistemini kullanırken, aracın
dışında yolcu tarafından yere berrak
su damladığını (hatta gölcük oluş-
turduğunu) görebilirsiniz. Bu nor-
mal bir sistem çalışma özelliğidir.
• Klimayı aşırı derecede çalıştırırsa-
nız, dış hava sıcaklığı ile ön camın
sıcaklığı arasındaki fark ön camın
dış yüzeyinin buğulanmasına
neden olabilir; bu da görüşü engel-
ler. Bu durumda, mod seçme düğ-
mesini veya tuşunu konumuna
ve fan hızı kontrol düğmesini en
düşük hıza ayarlayınız.
Sistem bakımı
Polen filtresi
[A]: Dış Hava, [B]: İç Hava Sirkülasyonu,
[C]: Polen filtresi, [D]: Fan,
[E]: Evaporatör peteği, [F]: Isıtıcı Peteği
Bu filtre, torpido gözünün arkasına
takılıdır. Isıtma ve klima sistemi ara-
cılığıyla araca giren toz ve diğer kir-
letici maddeleri filtre eder.
OIK047401L
Page 207 of 562

3-125
Aracınızın Kullanışlı Özellikleri
3

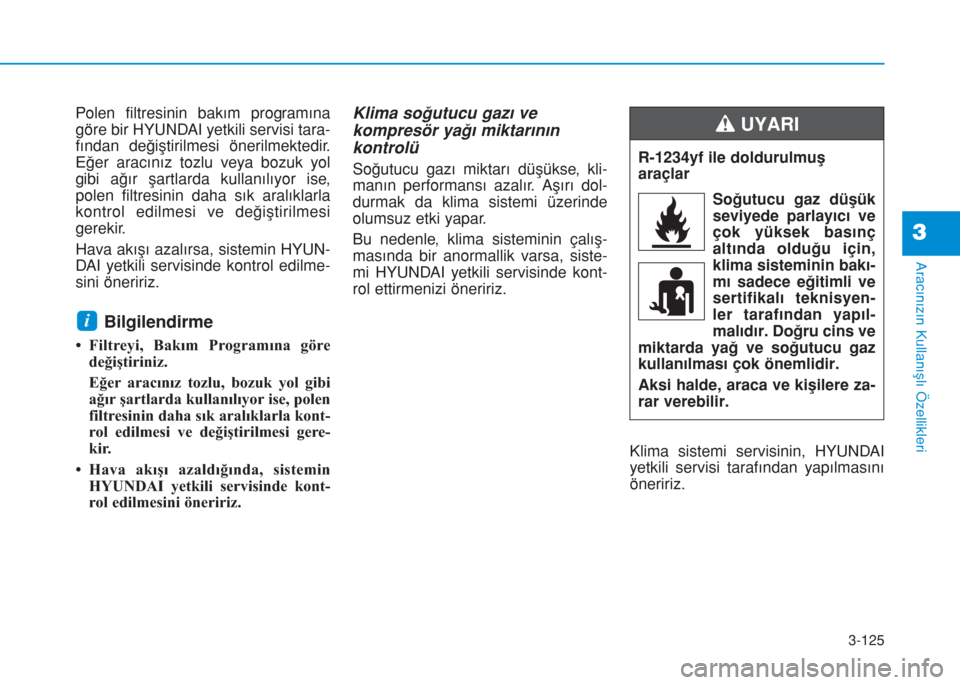

Polen filtresinin bakım programına
göre bir HYUNDAI yetkili servisi tara-
fından değiştirilmesi önerilmektedir.
Eğer aracınız tozlu veya bozuk yol
gibi ağır şartlarda kullanılıyor ise,
polen filtresinin daha sık aralıklarla
kontrol edilmesi ve değiştirilmesi
gerekir.
Hava akışı azalırsa, sistemin HYUN-
DAI yetkili servisinde kontrol edilme-
sini öneririz.
Bilgilendirme
• Filtreyi, Bakım Programına göre
değiştiriniz.
Eğer aracınız tozlu, bozuk yol gibi
ağır şartlarda kullanılıyor ise, polen
filtresinin daha sık aralıklarla kont-
rol edilmesi ve değiştirilmesi gere-
kir.
• Hava akışı azaldığında, sistemin
HYUNDAI yetkili servisinde kont-
rol edilmesini öneririz.
Klima soğutucu gazı ve
kompresör yağı miktarının
kontrolü
Soğutucu gazı miktarı düşükse, kli-
manın performansı azalır. Aşırı dol-
durmak da klima sistemi üzerinde
olumsuz etki yapar.
Bu nedenle, klima sisteminin çalış-
masında bir anormallik varsa, siste-
mi HYUNDAI yetkili servisinde kont-
rol ettirmenizi öneririz.
Klima sistemi servisinin, HYUNDAI
yetkili servisi tarafından yapılmasını
öneririz.
i
R-1234yf ile doldurulmuş
araçlar
Soğutucu gaz düşük
seviyede parlayıcı ve
çok yüksek basınç
altında olduğu için,
klima sisteminin bakı-
mı sadece eğitimli ve
sertifikalı teknisyen-
ler tarafından yapıl-
malıdır. Doğru cins ve
miktarda yağ ve soğutucu gaz
kullanılması çok önemlidir.
Aksi halde, araca ve kişilere za-
rar verebilir.
UYARI
Page 208 of 562
3-126

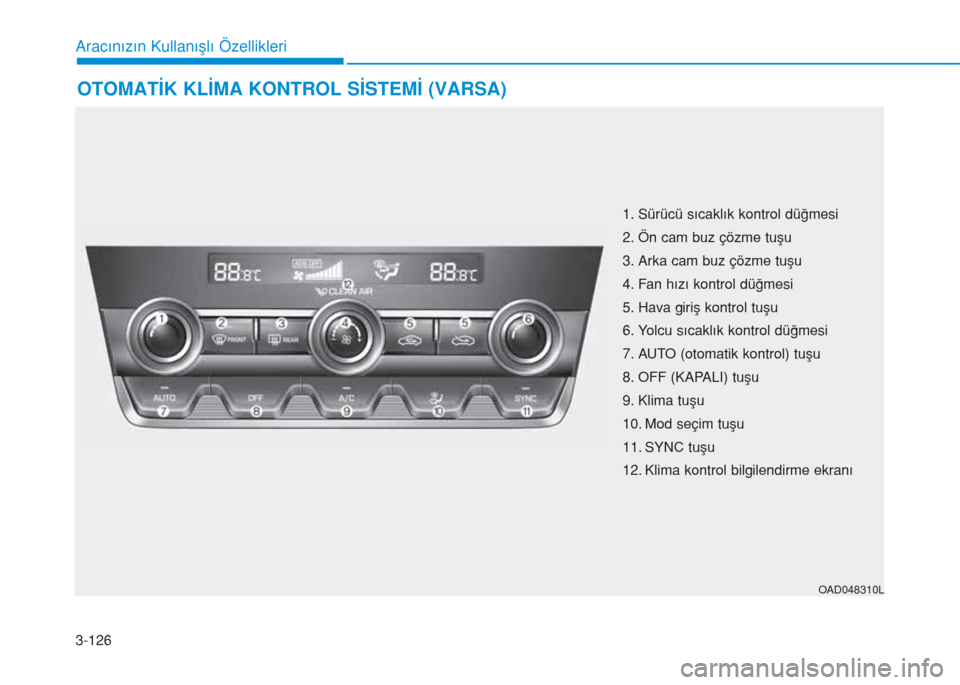

OTOMATİK KLİMA KONTROL SİSTEMİ (VARSA)
Aracınızın Kullanışlı Özellikleri
OAD048310L
1. Sürücü sıcaklık kontrol düğmesi
2. Ön cam buz çözme tuşu
3. Arka cam buz çözme tuşu
4. Fan hızı kontrol düğmesi
5. Hava giriş kontrol tuşu
6. Yolcu sıcaklık kontrol düğmesi
7. AUTO (otomatik kontrol) tuşu
8. OFF (KAPALI) tuşu
9. Klima tuşu
10. Mod seçim tuşu
11. SYNC tuşu
12. Klima kontrol bilgilendirme ekranı
