Page 449 of 562
7-3
7
Bakım
MOTOR BÖLÜMÜ
OAD078101L
1. Motor soğutma suyu deposu
2. Radyatör kapağı
3. Fren/Debriyaj hidroliği deposu
4. Hava filtresi
5. Motor yağı çubuğu
6. Motor yağı dolum kapağı
7. Ön cam yıkama suyu deposu
8. Sigorta kutusu
9. Akü
Araçtaki gerçek motor bölümü şekildekinden farklı olabilir.
n1.6 MPI
Page 450 of 562

7-4
Bakım
BAKIM HİZMETLERİ
Bakım ve kontrol işlemlerini yapar-
ken araca ve size bir zarar gelmeme-
si için azami özen göstermelisiniz.
Aracınızın HYUNDAI yetkili servisi
tarafından bakım ve onarımının
yapılmasını tavsiye ederiz. HYUN-
DAI yetkili servisi, size üst düzeyde
servis hizmeti sağlamak amacıyla
HYUNDAl’nin yüksek kalite standart-
larını yerine getirir ve bu konuda
HYUNDAl’den destek alır.
Kullanıcının sorumluluğu
Bakım servislerinin zamanında ve uy-
gun yapılması ve kayıtlarının tutulma-
sı kullanıcının sorumluluğundadır.
Aracınızın gerekli bakım işlemlerinin,
ilerideki sayfalarda görülen program-
lı servis tablolarına uygun olarak ve
doğru bir şekilde yapıldıklarını göste-
ren belgeleri muhafaza etmelisiniz.
Servis ve bakım işlemlerinizin, aracı-
nızın garanti koşulları ile uyumlu ola-
rak yapılmasını sağlamak için bu bil-
gilere ihtiyacınız vardır.Ayrıntılı garanti bilgileri aracınızın
Garanti Belgesi’nde mevcuttur.
Kusurlu bakım veya bakım eksikliği-
ne bağlı onarım veya ayar işlemleri
garanti kapsamında değildir.
Kullanıcı bakımı uyarıları
Kusurlu, eksik veya yetersiz servis,
aracınızda hasara, kazalara veya
kişisel yaralanmalara yol açabilecek
kullanım sorunlarına neden olabilir.
Bu bölümde uygulanması kolay ser-
vis bakım hususlarına ilişkin bilgiler
verilmektedir. Bazı prosedürlerin
HYUNDAI yetkili servisi tarafından
özel aletlerle yapılması gerekebilir.
Aracınızda herhangi bir şekilde tadi-
lat yapılmamalıdır. Bu tür modifikas-
yonlar aracınızın performansını,
emniyetini ve dayanıklılığını olumsuz
yönde etkileyebilir ve buna ek olarak,
aracın sınırlı garanti şartlarını ihlal
edebilir.Garanti süresi içindeki araç sahibi
tarafından yapılan hatalı bakımlar
garanti kapsamını etkileyebilmek-
tedir. Ayrıntılı bilgi için, araç ile
birlikte verilmiş olan Garanti
Belgesi kitapçığına bakınız. Servis
veya bakım işlemleri için tereddü-
dünüz varsa, sistemi HYUNDAI
yetkili servisinde kontrol ettirme-
nizi öneririz.
NOT
Page 451 of 562

7-5
7
Bakım
KULLANICI BAKIMI
Aşağıdaki listeler, aracınızın emin ve
güvenilir bir şekilde kullanılmasını
sağlamaya yardımcı olmak için kulla-
nıcı veya HYUNDAI yetkili servisi
tarafından, belirtilen aralıklarla yapıl-
ması gereken kontrol ve incelemeleri
göstermektedir.
Herhangi bir olumsuz durum derhal
servisinize bildirilmelidir.
Bu Kullanıcı Araç Bakım Kontrolleri
genellikle garanti kapsamında değil-
dir ve işçilik, parça ve kullanılan yağ-
layıcı bedelleri sizden talep edilir.
Kullanıcı bakım programı
Yakıt almak için durduğunuzda:
• Motor yağı seviyesini kontrol ediniz.
• Motor soğutma suyu deposundaki
soğutma suyunun seviyesini kont-
rol ediniz.
• Ön cam yıkama suyu seviyesini
kontrol ediniz.
• Lastik havalarını kontrol ediniz.
• Radyatörü ve kondenseri kontrol
ediniz.
Radyatörün ve kondenserin ön ta-
rafının temiz, yapraklardan, pislik
veya böceklerden tıkanmış olup
olmadığını kontrol ediniz.
Yukarıdaki kısımlardan herhangi
birisi aşırı kirli ise veya bunların
durumundan emin değilseniz, ara-
cınızı HYUNDAI yetkili servisine
götürmenizi öneririz.
Motor sıcakken, soğutma suyu
seviyesini kontrol ederken dik-
katli olunuz. Bu, motor soğutma
suyunun dışarı fışkırmasına ve
ciddi şekilde yanma ve diğer
yaralanmalara neden olabilir.
UYARI
Araç üzerinde servis bakım işi-
nin yapılması tehlikeli olabilir.
İşin yapılması ile ilgili doğru alet
ve donanımınız yok ise ya da
yeterli bilgi ve deneyimden yok-
sunsanız, aracınıza HYUNDAI
yetkili servisinde müdahale
edilmesini öneririz. Bakım çalış-
malarını yapmadan önce DAİMA
şu önlemleri alınız:
•Aracınızı düz bir yerde park
ediniz, vites kolunu P (Park,
otomatik şanzımanlı araçta)
konumuna getiriniz, el frenini
çekiniz ve kontak anahtarını
“LOCK / OFF (KİLİTLİ / KAPA-
LI)” konuma geçiriniz.
•Aracın kaymasını önlemek
için, tekerleklere (ön ve arka)
takoz yerleştiriniz.
Hareketli parçalara sıkışabilen
gevşek giysi ya da takıları çı-
karınız.
UYARI •Bakım sırasında motoru çalış-
tırırsanız, açık havada veya iyi
havalandırılmış yerde çalıştırı-
nız.
•Her türlü alev, kıvılcım veya
sigara malzemesini aküden ve
yakıtla ilgili parçalardan uzak
tutunuz.
Page 452 of 562

7-6
Bakım
Aracınızı kullanırken:
• Egzoz sesinde olabilecek değiş-
melere veya araç içinde egzoz
dumanı kokusuna dikkat ediniz.
• Direksiyonda titreşim olup olmadı-
ğını kontrol ediniz. Direksiyonda
olası sertleşmelere veya gevşeme-
lere ya da doğru gidiş rotasındaki
kaymalara dikkat ediniz.
• Düz, pürüzsüz bir yolda giderken
aracınızın sürekli olarak bir yöne
kaymasına veya direksiyonun bir
yöne “çekmesine” dikkat ediniz.
• Fren yaparken olağan dışı seslere,
bir yana çekme olup olmadığına,
fren pedalının boşluğa veya sertli-
ğe dikkat ediniz.
• Şanzımanda kaydırma veya kulla-
nımında değişmeler olursa, şanzı-
man yağ seviyesini kontrol ediniz.
• Otomatik şanzımanın P konumunu
(Park) kontrol ediniz.
• El frenini kontrol ediniz.
• Aracınızın altından yağ sızıntısı
olup olmadığını kontrol ediniz
(Klima sisteminden, kullanım sıra-
sında veya kullanımın ardından su
damlaması normaldir).
En az ayda bir:
• Motor soğutma suyu deposundaki
soğutma suyunun seviyesini kont-
rol ediniz.
• Fren lambaları, sinyal lambaları ve
dörtlü flaşör de dahil olmak üzere,
bütün dış lambaların çalışmasını
kontrol ediniz.
• Stepne de dahil olmak üzere, eski-
miş, düzensiz olarak aşınmış veya
zedelenmiş olan tüm lastiklerin
hava basıncını kontrol ediniz.
• Tekerlek bijonlarını kontrol ediniz.
Yılda en az bir kez: (Yani, her
Bahar ve Sonbahar)
• Radyatör, ısıtıcılar ve klima hor-
tumlarında sızıntı veya hasar olup
olmadığını kontrol ediniz.
• Ön cam yıkama suyu püskürtücü-
sünü ve sileceklerin çalışmasını
kontrol ediniz. Cam silme suyu ile
ıslatılmış temiz bir bezle silecek
lastiklerini temizleyiniz.
• Far ayarlarını kontrol ediniz.
• Susturucuyu, egzoz borularını,
koruyucu siperleri ve kelepçeleri
kontrol ediniz.
• Tüm emniyet kemerlerinin çalışma-
sını ve olası aşınmaları kontrol edi-
niz.
Yılda en az bir kez:
• Karoseri ve kapılardaki su boşalma
deliklerini temizleyiniz.
• Kapı menteşelerini ve motor kapu-
tu menteşelerini yağlayınız.
• Kapı ve motor kaputu kilit ve man-
dallarını yağlayınız.
• Kapılardaki lastik contaları yağla-
yınız.
• Kapı otomatiğini yağlayınız.
• Klima sistemini kontrol ediniz.
• Otomatik vites bağlantısını ve ku-
mandaları kontrol ediniz ve yağla-
yınız.
• Aküyü ve kutuplarını temizleyiniz.
Fren hidroliği seviyesini kontrol edi-
niz.
• Panoromik sunroof (Açılır tavan)
raylarını kontrol ediniz, temizleyip
yağlayınız (varsa)
Page 453 of 562

7-7
7
Bakım
PERİYODİK BAKIM HİZMETLERİ
Araç, genellikle aşağıdaki koşullardan hiçbirinin mevcut olmadığı yerlerde kullanılıyorsa, Normal Bakım Programını
takip ediniz.
Aşağıdaki koşullardan herhangi biri mevcutsa mutlaka Güç Koşullarda Periyodik Bakım programını uygulayınız.
• Normal sıcaklıkta 8 km’den daha az ya da dondurucu sıcaklıkta 16 km’den daha kısa mesafelerde sü\
rüş.
• Motorun aşırı rölantide çalışması ya da uzun mesafede düşük hızda kullanım.
• Kaba zeminli, tozlu, çamurlu, asfalt olmayan, mıcırlı ve tuz dökülmüş yollarda kullanım.
• Soğuk havalarda tuz veya diğer paslandırıcı maddelerin kullanıldığı ala\
nlarda sürüş.
• Yoğun tozlu alanlarda sürüş.
• 32°C’nin üzerinde ağır trafik koşullarında sürü\
ş.
• Peş peşe yokuş yukarı, yokuş aşağı ya da dağlık bölgelerde sürüş.
• Bir römork ya da karavan çekme ya da portbagaj kullanımı.
• Devriye aracı, taksi, ticari araç veya çekici araç olarak kullanma.
• 140 km/saat üzerinde sürüş.
• 170 km/saat üzerinde sürüş.
• Sık sık dur-kalk koşullarında kullanım.
Aracınız yukarıda belirtilen koşullarda kullanılıyorsa\
, Normal Bakım Programında belirtilenlerden daha sık yağ kon\
t-rolü yapmalı, yağı değiştirmeli veya tamamlamalısı\
nız. Çizelgede gösterilen sürelerden veya mesafelerden sonra\
,önerilen aralıklarla bakım yapmaya devam ediniz.
Page 454 of 562

Bakım
7-8 K Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz. D: Yenileyiniz veya değiştiriniz.
*
1: Alternatör, hidrolik direksiyon (ve devridaim pompası tahrik kayışı) ile klima tahrik kayışını (varsa) ayarlayınız.
Kontrol ediniz ve gerekiyorsa düzeltiniz veya değiştiriniz.
*
2: Her 500 km’de veya uzun yolculuklara çıkmadan önce motor yağı seviyesini ve sızıntıları kontrol ediniz
*3: Kolaylık olması için, başka bakım işlemlerini yaptırırken, değişme zamanı gelmeden de yağ değiştirebilirsiniz.

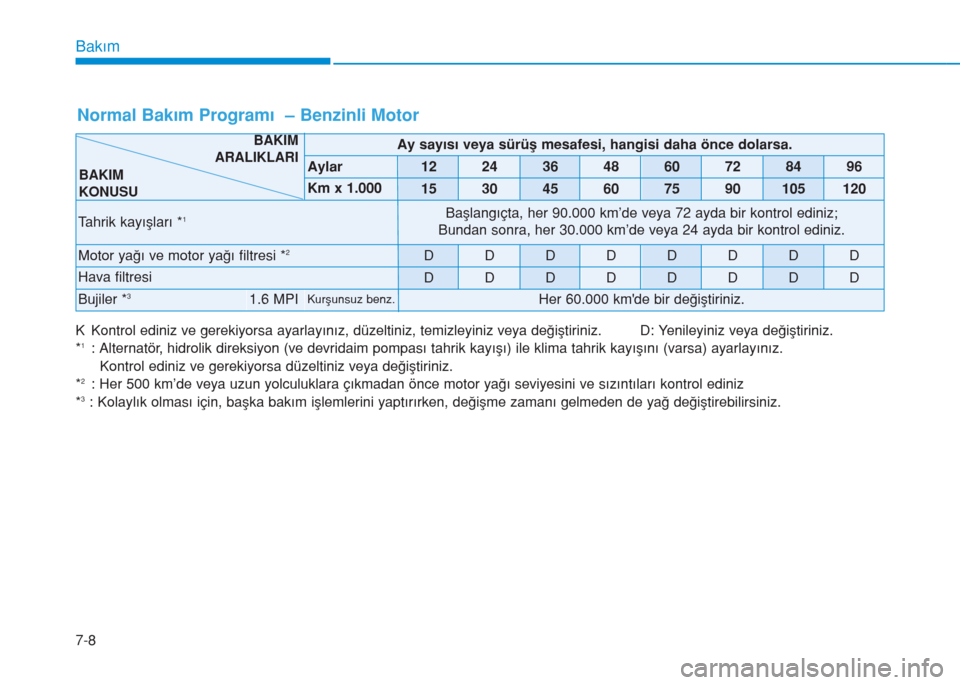

Normal Bakım Programı – Benzinli Motor
Ay sayısı veya sürüş mesafesi, hangisi daha önce dolarsa.
Aylar1224364860728496
Km x 1.000153045607590105120
Tahrik kayışları *1Başlangıçta, her 90.000 km’de veya 72 ayda bir kontrol ediniz;
Bundan sonra, her 30.000 km’de veya 24 ayda bir kontrol ediniz.
Motor yağı ve motor yağı filtresi *2DDDDDDDD
Hava filtresiDDDDDDDD
Bujiler *31.6 MPIKurşunsuz benz.Her 60.000 km'de bir değiştiriniz.
BAKIM
ARALIKLARI
BAKIM
KONUSU
Page 455 of 562

7-9
7
Bakım

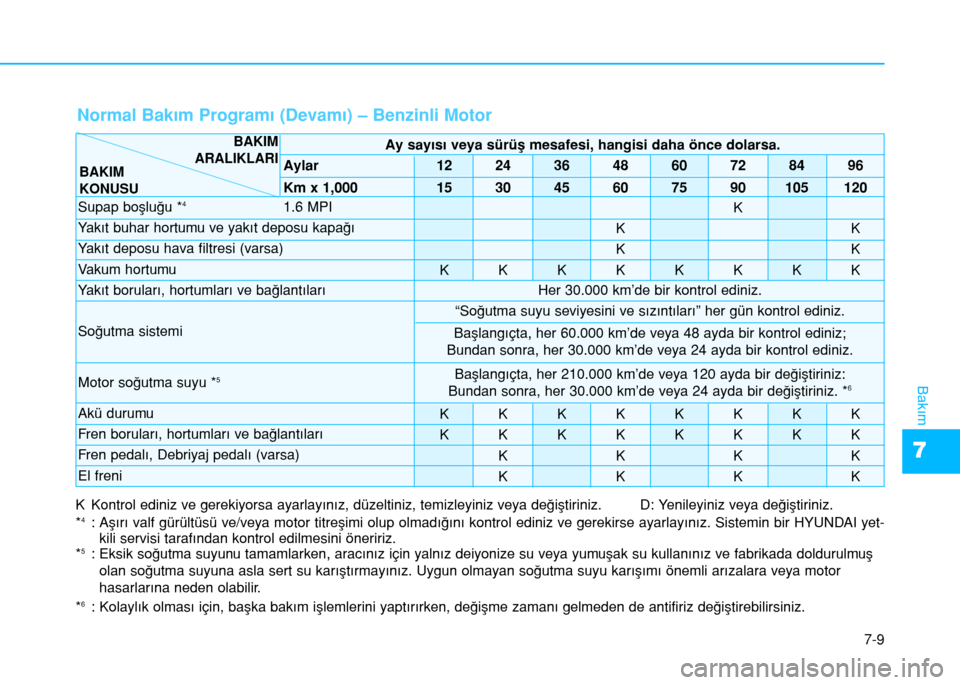

Normal Bakım Programı (Devamı) – Benzinli Motor
Ay sayısı veya sürüş mesafesi, hangisi daha önce dolarsa.
Aylar1224364860728496
Km x 1,000153045607590105120
Supap boşluğu *41.6 MPIK
Yakıt buhar hortumu ve yakıt deposu kapağıKK
Yakıt deposu hava filtresi (varsa)KK
Vakum hortumuKKKKKKKK
Yakıt boruları, hortumları ve bağlantıları
Soğutma sistemi
“Soğutma suyu seviyesini ve sızıntıları” her gün kontrol ediniz.
Her 30.000 km’de bir kontrol ediniz.
Başlangıçta, her 60.000 km’de veya 48 ayda bir kontrol ediniz;
Bundan sonra, her 30.000 km’de veya 24 ayda bir kontrol ediniz.
Motor soğutma suyu *5Başlangıçta, her 210.000 km’de veya 120 ayda bir değiştiriniz:
Bundan sonra, her 30.000 km’de veya 24 ayda bir değiştiriniz. *6
Akü durumuKKKKKKKK
Fren boruları, hortumları ve bağlantılarıKKKKKKKK
Fren pedalı, Debriyaj pedalı (varsa)KKKK
El freniKKKK
BAKIM
ARALIKLARI
BAKIM
KONUSU
K Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz. D: Yenileyiniz veya değiştiriniz.
*4: Aşırı valf gürültüsü ve/veya motor titreşimi olup olmadığını kontrol ediniz ve gerekirse ayarlayınız. Sistemin bir HYUNDAI yet-
kili servisi tarafından kontrol edilmesini öneririz.
*
5: Eksik soğutma suyunu tamamlarken, aracınız için yalnız deiyonize su veya yumuşak su kullanınız ve fabrikada doldurulmuş
olan soğutma suyuna asla sert su karıştırmayınız. Uygun olmayan soğutma suyu karışımı önemli arızalara veya motor
hasarlarına neden olabilir.
*
6: Kolaylık olması için, başka bakım işlemlerini yaptırırken, değişme zamanı gelmeden de antifiriz değiştirebilirsiniz.
Page 456 of 562

Bakım
7-10

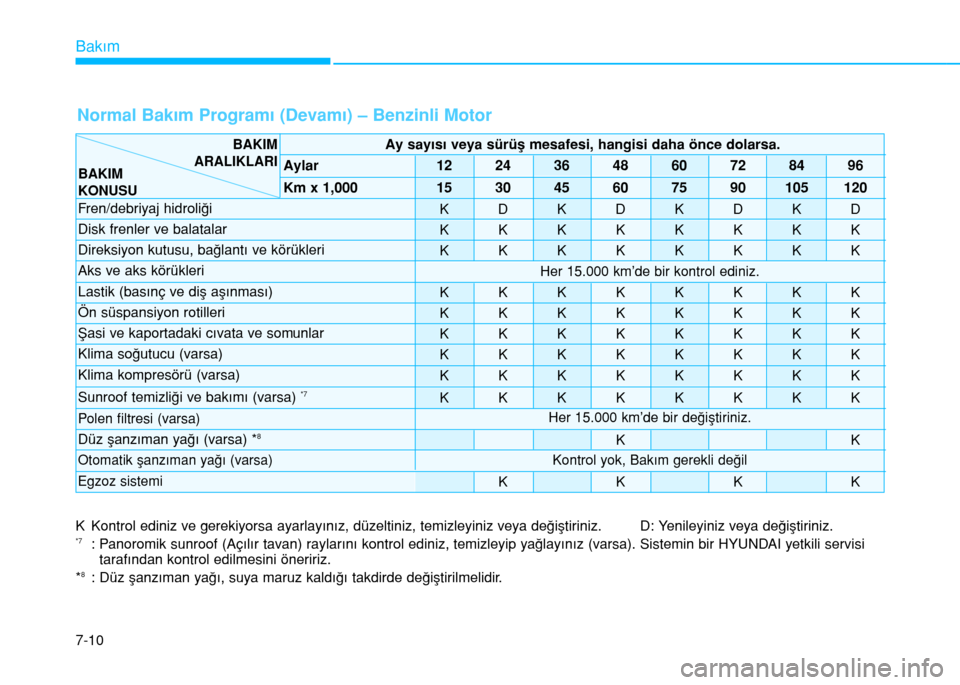

Normal Bakım Programı (Devamı) – Benzinli Motor
K Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz. D: Yenileyiniz veya değiştiriniz.*7: Panoromik sunroof (Açılır tavan) raylarını kontrol ediniz, temizleyip yağlayınız (varsa). Sistemin bir HYUNDAI yetkili servisi
tarafından kontrol edilmesini öneririz.
*
8: Düz şanzıman yağı, suya maruz kaldığı takdirde değiştirilmelidir.
Ay sayısı veya sürüş mesafesi, hangisi daha önce dolarsa.
Aylar1224364860728496
Km x 1,000153045607590105120
Fren/debriyaj hidroliğiKDKDKDKD
Disk frenler ve balatalarKKKKKKKK
Direksiyon kutusu, bağlantı ve körükleriKKKKKKKK
Aks ve aks körükleri
Lastik (basınç ve diş aşınması)KKKKKKKK
Ön süspansiyon rotilleriKKKKKKKK
Şasi ve kaportadaki cıvata ve somunlarKKKKKKKK
Klima soğutucu (varsa)KKKKKKKK
Klima kompresörü (varsa)KKKKKKKK
Sunroof temizliği ve bakımı (varsa) *7KKKKKKKK
Polen filtresi (varsa)
Düz şanzıman yağı (varsa) *8KK
Otomatik şanzıman yağı (varsa)Kontrol yok, Bakım gerekli değil
Her 15.000 km’de bir kontrol ediniz.
Her 15.000 km’de bir değiştiriniz.
Egzoz sistemiKKKK
BAKIM
ARALIKLARI
BAKIM
KONUSU
