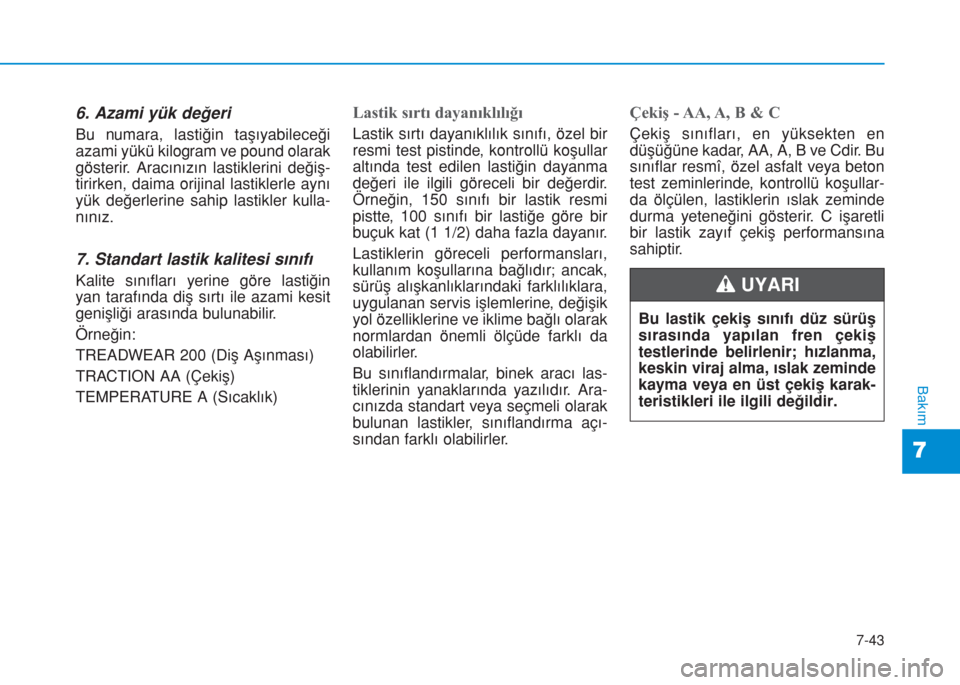

Page 489 of 562

7-43
7
Bakım
6. Azami yük değeri
Bu numara, lastiğin taşıyabileceği
azami yükü kilogram ve pound olarak
gösterir. Aracınızın lastiklerini değiş-
tirirken, daima orijinal lastiklerle aynı
yük değerlerine sahip lastikler kulla-
nınız.
7. Standart lastik kalitesi sınıfı
Kalite sınıfları yerine göre lastiğin
yan tarafında diş sırtı ile azami kesit
genişliği arasında bulunabilir.
Örneğin:
TREADWEAR 200 (Diş Aşınması)
TRACTION AA (Çekiş)
TEMPERATURE A (Sıcaklık)
Lastik sırtı dayanıklılığı
Lastik sırtı dayanıklılık sınıfı, özel bir
resmi test pistinde, kontrollü koşullar
altında test edilen lastiğin dayanma
değeri ile ilgili göreceli bir değerdir.
Örneğin, 150 sınıfı bir lastik resmi
pistte, 100 sınıfı bir lastiğe göre bir
buçuk kat (1 1/2) daha fazla dayanır.
Lastiklerin göreceli performansları,
kullanım koşullarına bağlıdır; ancak,
sürüş alışkanlıklarındaki farklılıklara,
uygulanan servis işlemlerine, değişik
yol özelliklerine ve iklime bağlı olarak
normlardan önemli ölçüde farklı da
olabilirler.
Bu sınıflandırmalar, binek aracı las-
tiklerinin yanaklarında yazılıdır. Ara-
cınızda standart veya seçmeli olarak
bulunan lastikler, sınıflandırma açı-
sından farklı olabilirler.
Çekiş - AA, A, B & C
Çekiş sınıfları, en yüksekten en
düşüğüne kadar, AA, A, B ve Cdir. Bu
sınıflar resmî, özel asfalt veya beton
test zeminlerinde, kontrollü koşullar-
da ölçülen, lastiklerin ıslak zeminde
durma yeteneğini gösterir. C işaretli
bir lastik zayıf çekiş performansına
sahiptir.
Bu lastik çekiş sınıfı düz sürüş
sırasında yapılan fren çekiş
testlerinde belirlenir; hızlanma,
keskin viraj alma, ıslak zeminde
kayma veya en üst çekiş karak-
teristikleri ile ilgili değildir.
UYARI

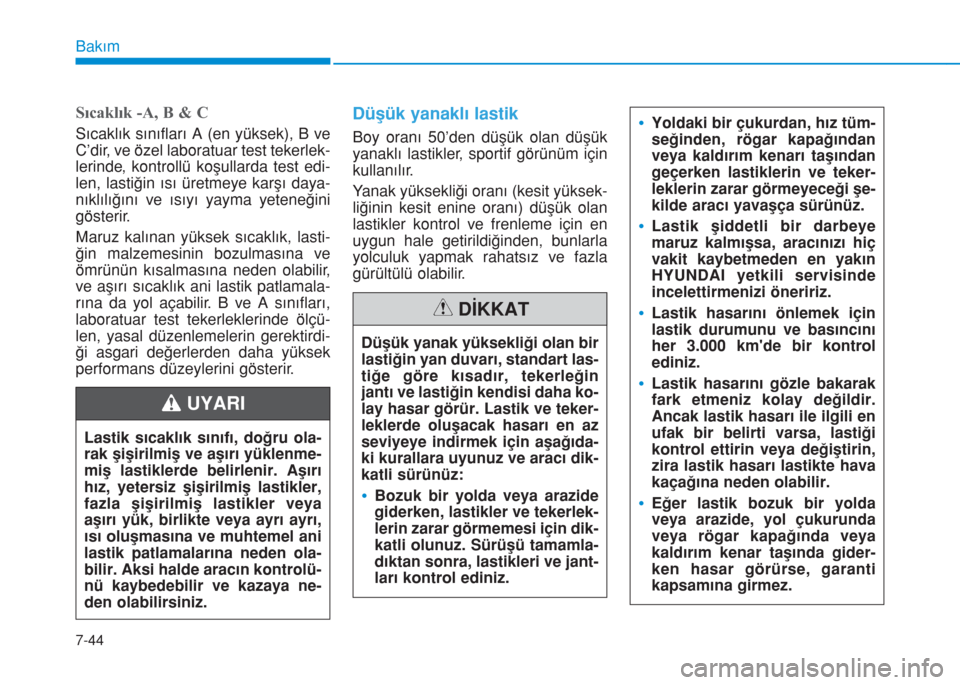

Page 490 of 562

7-44
Bakım
Sıcaklık -A, B & C
Sıcaklık sınıfları A (en yüksek), B ve
C’dir, ve özel laboratuar test tekerlek-
lerinde, kontrollü koşullarda test edi-
len, lastiğin ısı üretmeye karşı daya-
nıklılığını ve ısıyı yayma yeteneğini
gösterir.
Maruz kalınan yüksek sıcaklık, lasti-
ğin malzemesinin bozulmasına ve
ömrünün kısalmasına neden olabilir,
ve aşırı sıcaklık ani lastik patlamala-
rına da yol açabilir. B ve A sınıfları,
laboratuar test tekerleklerinde ölçü-
len, yasal düzenlemelerin gerektirdi-
ği asgari değerlerden daha yüksek
performans düzeylerini gösterir.
Düşük yanaklı lastik
Boy oranı 50’den düşük olan düşük
yanaklı lastikler, sportif görünüm için
kullanılır.
Yanak yüksekliği oranı (kesit yüksek-
liğinin kesit enine oranı) düşük olan
lastikler kontrol ve frenleme için en
uygun hale getirildiğinden, bunlarla
yolculuk yapmak rahatsız ve fazla
gürültülü olabilir.
Lastik sıcaklık sınıfı, doğru ola-
rak şişirilmiş ve aşırı yüklenme-
miş lastiklerde belirlenir. Aşırı
hız, yetersiz şişirilmiş lastikler,
fazla şişirilmiş lastikler veya
aşırı yük, birlikte veya ayrı ayrı,
ısı oluşmasına ve muhtemel ani
lastik patlamalarına neden ola-
bilir. Aksi halde aracın kontrolü-
nü kaybedebilir ve kazaya ne-
den olabilirsiniz.
UYARI
Düşük yanak yüksekliği olan bir
lastiğin yan duvarı, standart las-
tiğe göre kısadır, tekerleğin
jantı ve lastiğin kendisi daha ko-
lay hasar görür. Lastik ve teker-
leklerde oluşacak hasarı en az
seviyeye indirmek için aşağıda-
ki kurallara uyunuz ve aracı dik-
katli sürünüz:
•Bozuk bir yolda veya arazide
giderken, lastikler ve tekerlek-
lerin zarar görmemesi için dik-
katli olunuz. Sürüşü tamamla-
dıktan sonra, lastikleri ve jant-
ları kontrol ediniz.
DİKKAT
•Yoldaki bir çukurdan, hız tüm-
seğinden, rögar kapağından
veya kaldırım kenarı taşından
geçerken lastiklerin ve teker-
leklerin zarar görmeyeceği şe-
kilde aracı yavaşça sürünüz.
•Lastik şiddetli bir darbeye
maruz kalmışsa, aracınızı hiç
vakit kaybetmeden en yakın
HYUNDAI yetkili servisinde
incelettirmenizi öneririz.
•Lastik hasarını önlemek için
lastik durumunu ve basıncını
her 3.000 km'de bir kontrol
ediniz.
•Lastik hasarını gözle bakarak
fark etmeniz kolay değildir.
Ancak lastik hasarı ile ilgili en
ufak bir belirti varsa, lastiği
kontrol ettirin veya değiştirin,
zira lastik hasarı lastikte hava
kaçağına neden olabilir.
•Eğer lastik bozuk bir yolda
veya arazide, yol çukurunda
veya rögar kapağında veya
kaldırım kenar taşında gider-
ken hasar görürse, garanti
kapsamına girmez.
Page 491 of 562

7-45
7
Bakım
SİGORTALAR
Aracın elektrik sistemi aşırı elektrik
yüküne karşı sigortalarla korunmuştur.
Bu araçlarda, biri sürücünün yan pane-
linin döşemesinde ve diğeri de motor
bölümünde akünün yanında olmak
üzere 2 (veya 3) sigorta paneli vardır.
Arabanızın ışıklarından aksesuarından
veya kumandalarından biri çalışmaz-
sa, ilgili devrenin sigortasını kontrol
ediniz. Bir sigorta atınca içindeki tel
erir.
Elektrik sistemi çalışmıyorsa önce
sürücü tarafındaki sigorta panelini
kontrol ediniz. Atmış bir sigortayı
değiştireceğiniz zaman, motoru ve tüm
elektrikli aksamı kapatınız ve sonra
negatif akü kablosunun bağlantısını
sökünüz. Atan sigortaların yerine
daima aynı değerde bir sigorta takınız.
Değiştirilen sigorta da atarsa, bu elek-
trik sisteminde bir sorun olduğunu gös-
terir. Bu sigortanın ilgili olduğu sistemi
kullanmaktan kaçınınız, bu konuda
HYUNDAI yetkili servisine danışmanızı
öneririz.
Bilgilendirme
Üç tür sigorta kullanılır. Düşük amper
değerleri için bıçak tipi, kartuş tipi, ve
yüksek amper değerleri için çoklu
sigorta.Sigortaları çıkartmak için bir tor-
navida veya benzeri bir metal
nesne kullanmayınız. Metaller kısa
devreye ve sistemin hasar görme-
sine neden olabilir.
i
NOT
Normal nBıçak tipi
nKartuş tipiYanmış
NormalYanmış
NormalYanmış
OLF074075
Normal
Yanmış
nÇoklu sigorta
Sigorta değiştirme
•Sigortaların yerine asla aynı
değerdeki sigortadan başka
bir şey takmayınız.
•Daha yüksek kapasitedeki
sigorta, hasara veya bir yan-
gın tehlikesine yol açar.
•Doğru sigorta yerine, geçici
onarım için bile olsa, asla bir
tel veya alüminyum folyo bağ-
lamayınız. Kablo tesisatında
önemli hasarlara veya hatta
yangına neden olabilir.
UYARI

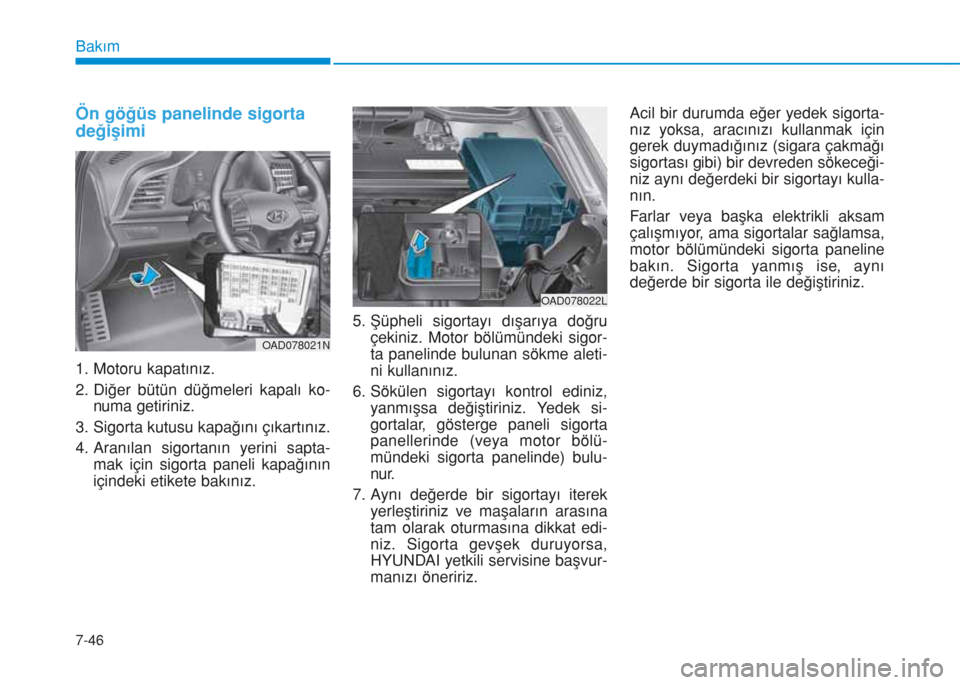

Page 492 of 562

7-46
Bakım
Ön göğüs panelinde sigorta
değişimi
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta kutusu kapağını çıkartınız.
4. Aranılan sigortanın yerini sapta-
mak için sigorta paneli kapağının
içindeki etikete bakınız.5. Şüpheli sigortayı dışarıya doğru
çekiniz. Motor bölümündeki sigor-
ta panelinde bulunan sökme aleti-
ni kullanınız.
6. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Yedek si-
gortalar, gösterge paneli sigorta
panellerinde (veya motor bölü-
mündeki sigorta panelinde) bulu-
nur.
7. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine başvur-
manızı öneririz.Acil bir durumda eğer yedek sigorta-
nız yoksa, aracınızı kullanmak için
gerek duymadığınız (sigara çakmağı
sigortası gibi) bir devreden sökeceği-
niz aynı değerdeki bir sigortayı kulla-
nın.
Farlar veya başka elektrikli aksam
çalışmıyor, ama sigortalar sağlamsa,
motor bölümündeki sigorta paneline
bakın. Sigorta yanmış ise, aynı
değerde bir sigorta ile değiştiriniz.
OAD078021N
OAD078022L

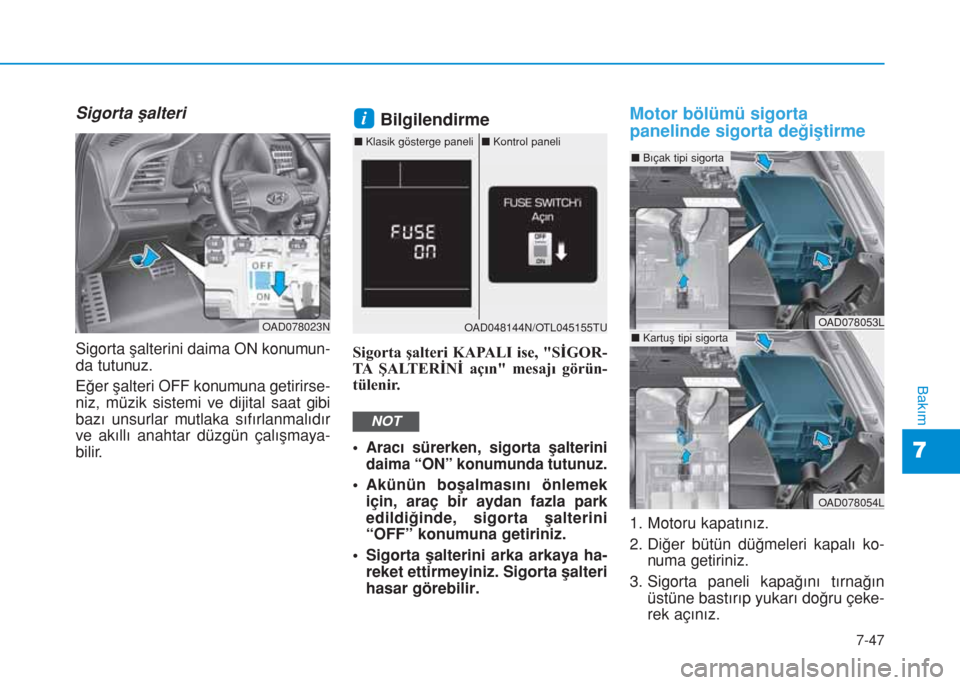

Page 493 of 562
7-47
7
Bakım
Sigorta şalteri
Sigorta şalterini daima ON konumun-
da tutunuz.
Eğer şalteri OFF konumuna getirirse-
niz, müzik sistemi ve dijital saat gibi
bazı unsurlar mutlaka sıfırlanmalıdır
ve akıllı anahtar düzgün çalışmaya-
bilir.
Bilgilendirme
Sigorta şalteri KAPALI ise, "SİGOR-
TA ŞALTERİNİ açın" mesajı görün-
tülenir.
• Aracı sürerken, sigorta şalterini
daima “ON” konumunda tutunuz.
• Akünün boşalmasını önlemek
için, araç bir aydan fazla park
edildiğinde, sigorta şalterini
“OFF” konumuna getiriniz.
• Sigorta şalterini arka arkaya ha-
reket ettirmeyiniz. Sigorta şalteri
hasar görebilir.
Motor bölümü sigorta
panelinde sigorta değiştirme
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta paneli kapağını tırnağın
üstüne bastırıp yukarı doğru çeke-
rek açınız.
NOT
i
OAD048144N/OTL045155TU
nKlasik gösterge panelinKontrol paneli
OAD078023NOAD078053L
OAD078054L
nBıçak tipi sigorta
nKartuş tipi sigorta

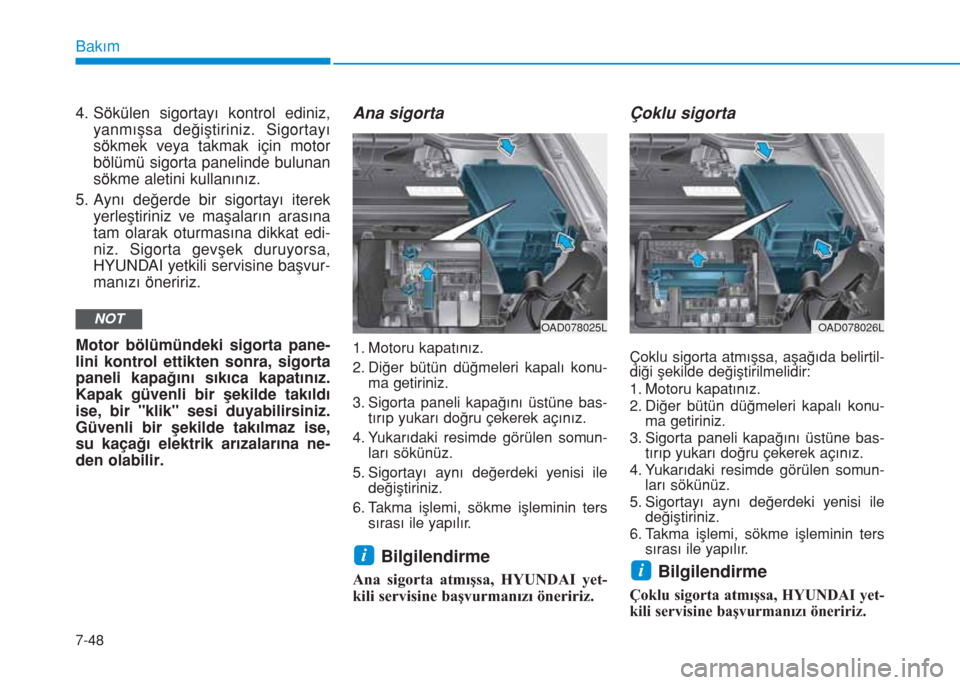

Page 494 of 562

7-48
Bakım
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Sigortayı
sökmek veya takmak için motor
bölümü sigorta panelinde bulunan
sökme aletini kullanınız.
5. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine başvur-
manızı öneririz.
Motor bölümündeki sigorta pane-
lini kontrol ettikten sonra, sigorta
paneli kapağını sıkıca kapatınız.
Kapak güvenli bir şekilde takıldı
ise, bir "klik" sesi duyabilirsiniz.
Güvenli bir şekilde takılmaz ise,
su kaçağı elektrik arızalarına ne-
den olabilir.Ana sigorta
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı konu-
ma getiriniz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen somun-
ları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin ters
sırası ile yapılır.
Bilgilendirme
Ana sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
Çoklu sigorta
Çoklu sigorta atmışsa, aşağıda belirtil-
diği şekilde değiştirilmelidir:
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı konu-
ma getiriniz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen somun-
ları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin ters
sırası ile yapılır.
Bilgilendirme
Çoklu sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
ii
NOTOAD078025LOAD078026L

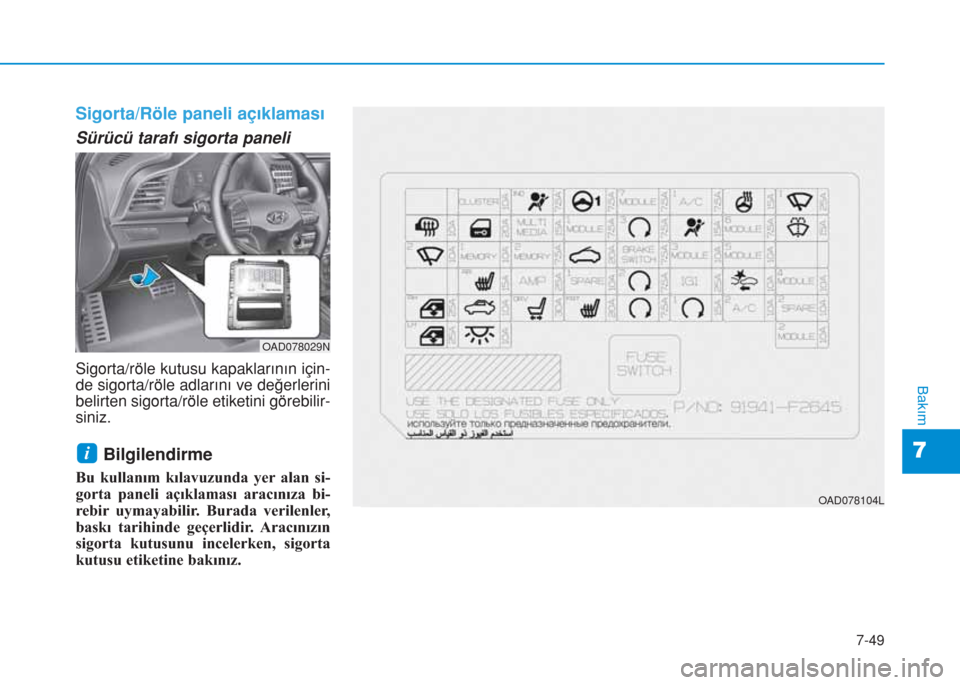

Page 495 of 562
7-49
7
Bakım
Sigorta/Röle paneli açıklaması
Sürücü tarafı sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan si-
gorta paneli açıklaması aracınıza bi-
rebir uymayabilir. Burada verilenler,
baskı tarihinde geçerlidir. Aracınızın
sigorta kutusunu incelerken, sigorta
kutusu etiketine bakınız.
i
OAD078029N
OAD078104L

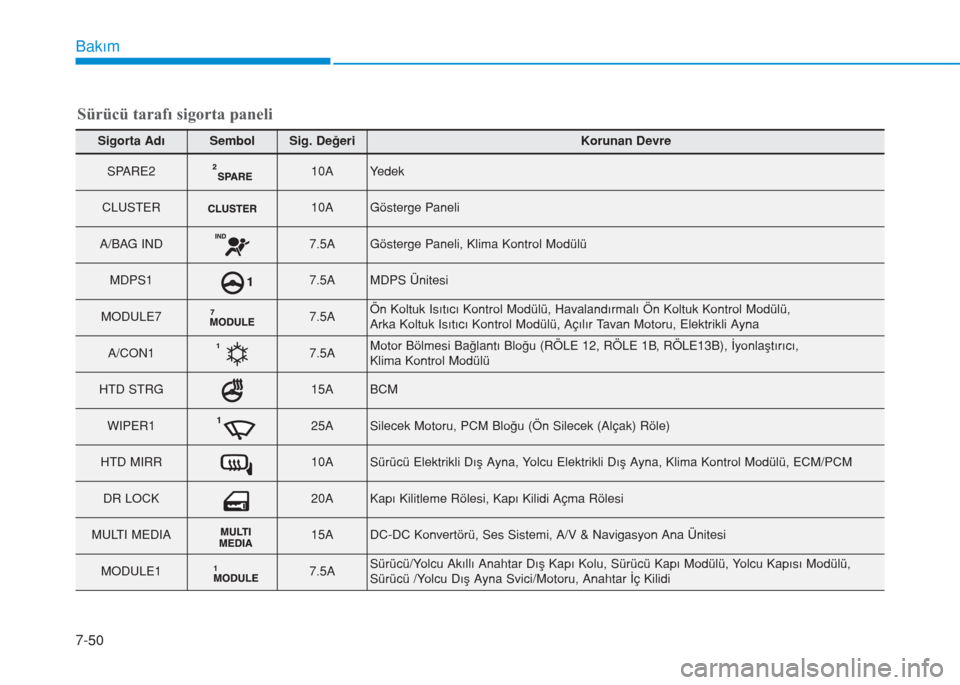

Page 496 of 562
7-50
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
SPARE210AYedek
CLUSTER10AGösterge Paneli
A/BAG IND7.5AGösterge Paneli, Klima Kontrol Modülü
MDPS17.5AMDPS Ünitesi
MODULE77.5AÖn Koltuk Isıtıcı Kontrol Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü,
Arka Koltuk Isıtıcı Kontrol Modülü, Açılır Tavan Motoru, Elektrikli Ayna
A/CON17.5AMotor Bölmesi Bağlantı Bloğu (RÖLE 12, RÖLE 1B, RÖLE13B), İyonlaştırıcı,
Klima Kontrol Modülü
HTD STRG15ABCM
WIPER125ASilecek Motoru, PCM Bloğu (Ön Silecek (Alçak) Röle)
HTD MIRR10ASürücü Elektrikli Dış Ayna, Yolcu Elektrikli Dış Ayna, Klima Kontrol Modülü, ECM/PCM
DR LOCK20AKapı Kilitleme Rölesi, Kapı Kilidi Açma Rölesi
MULTI MEDIA15ADC-DC Konvertörü, Ses Sistemi, A/V & Navigasyon Ana Ünitesi
MODULE17.5ASürücü/Yolcu Akıllı Anahtar Dış Kapı Kolu, Sürücü Kapı Modülü, Yolcu Kapısı Modülü,
Sürücü /Yolcu Dış Ayna Svici/Motoru, Anahtar İç Kilidi
Sürücü tarafı sigorta paneli
