Bakım
7-52
Sigorta AdıSembolSig. DeğeriKorunan Devre
S/HEATER REARRR25AArka Koltuk Isıtıcısı Kontrol Modülü
SPARE3SPARE315AYedek
SPARE5SPARE525AYedek
SPARE4SPARE420AYedek
AMPAMP25ADC-DC Konvertör, AMP
BUTTON START227.5AAkıllı Anahtar Kontrol Modülü, Immobilizer Modülü
IG1IG125APCB Bloğu (Sigorta: F10/F12/F14/F16)
FCA10AÖn Çarpışma Önleme Yardımı Modülü
MODULE4MODULE410APark Asistanı Sesli Alarmı, BCM, Şeritte Kalma Yardımı Sistemi
P/WDW RHRH25AElektrikli Cam RH Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SAĞDAN DİREKSİYON)
TRUNK10ABagaj Rölesi, Bagaj Kapağı Mandalı
P/SEAT DRVDRV30ASürücü Koltuğu Manuel Düğmesi
Sürücü tarafı sigorta paneli
7-53
7

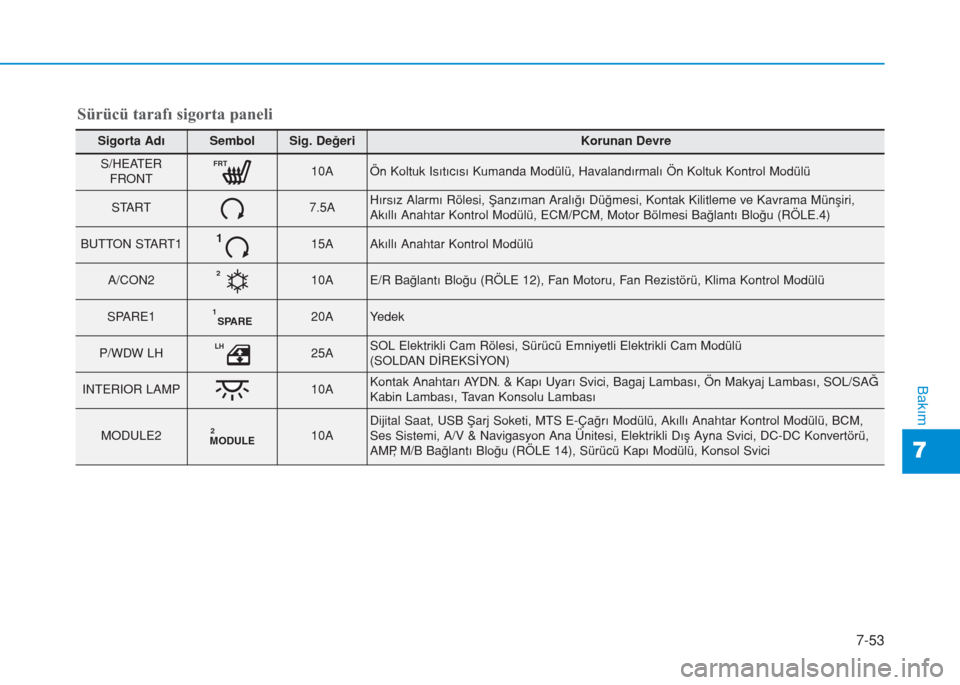

Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
S/HEATER
FRONTFRT10AÖn Koltuk Isıtıcısı Kumanda Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü
START7.5AHırsız Alarmı Rölesi, Şanzıman Aralığı Düğmesi, Kontak Kilitleme ve Kavrama Münşiri,
Akıllı Anahtar Kontrol Modülü, ECM/PCM, Motor Bölmesi Bağlantı Bloğu (RÖLE.4)
BUTTON START1115AAkıllı Anahtar Kontrol Modülü
A/CON2210AE/R Bağlantı Bloğu (RÖLE 12), Fan Motoru, Fan Rezistörü, Klima Kontrol Modülü
SPARE1SPARE120AYedek
P/WDW LHLH25ASOL Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü
(SOLDAN DİREKSİYON)
INTERIOR LAMP10AKontak Anahtarı AYDN. & Kapı Uyarı Svici, Bagaj Lambası, Ön Makyaj Lambası, SOL/SAĞ
Kabin Lambası, Tavan Konsolu Lambası
MODULE2MODULE210ADijital Saat, USB Şarj Soketi, MTS E-Çağrı Modülü, Akıllı Anahtar Kontrol Modülü, BCM,
Ses Sistemi, A/V & Navigasyon Ana Ünitesi, Elektrikli Dış Ayna Svici, DC-DC Konvertörü,
AMP, M/B Bağlantı Bloğu (RÖLE 14), Sürücü Kapı Modülü, Konsol Svici
Sürücü tarafı sigorta paneli
