Page 361 of 562

5-79
Aracınızı Sürerken
Sistemin tanımı
Arka Çapraz Trafik Çarpışma
Uyarı (RCCW) sistemi
Arka Çapraz Trafik Çarpışma Uyarısı
(RCCW) sistemi, aracınız geri gider-
ken yaklaşan çapraz trafiği aracın sol
ve sağ tarafından izlemek için radar
sensörlerini kullanır.
Kör nokta algılama mesafesi yak-
laşan aracın hızına bağlı olarak de-
ğişir.
Sistem ayarları ve çalıştırma
Sistem ayarları
• Kör Nokta Güvenlik fonksiyonu
Ayarı
Sürücü kontak anahtarını AÇIK ko-
numuna getirip "Kullanıcı Ayarları
Modu →Sürücü Asistanı →Kör
Nokta Güvenliği →Arka Çapraz
Trafik Güvenliği" adımları seçilerek
sistem etkinleştirebilir: RCCW aktif
hale gelir ve 'Arka Çapraz Trafik
Güvenliği' seçildiğinde çalışmaya
hazır hale gelir.
• Eğer motor kapatılır ve tekrar çalış-
tırılırsa, sistemler daima devreye
girecek şekilde hazır hale gelir.
ARKA ÇAPRAZ TRAFİK ÇARPIŞMA UYARI (RCCW) SİSTEMİ (VARSA)
5
OAD058158NOAD058221TU
•Arka Çapraz Trafik Çarpışma
Uyarısı Sistemi çalışıyor olsa
bile, daima araç kullanırken
yol ve trafik koşullarını bek-
lenmedik durumlara karşı
kontrol ediniz.
•Arka Çapraz Trafik Çarpışma
Uyarısı (BCW) Sistemi, size
yardımcı olacak ilave bir sis-
temdir. Tamamen sistemlere
güvenmeyiniz. Kendi emniye-
tiniz için, sürüş sırasında
daima dikkatli olunuz.
•Arka Çapraz Trafik Çarpışma
Uyarısı Sistemi doğru ve em-
niyetli bir sürüşün yerine geç-
mez. Daima emniyetli şekilde
sürünüz ve geri giderken dik-
katli olunuz.
UYARI
Page 362 of 562

5-80
Aracınızı Sürerken
• Sistem baştan açıldığı zaman ve
motor kapatılıp tekrar açıldığında,
uyarı ışığı dış dikiz aynası üzerinde
3 saniye yanar.

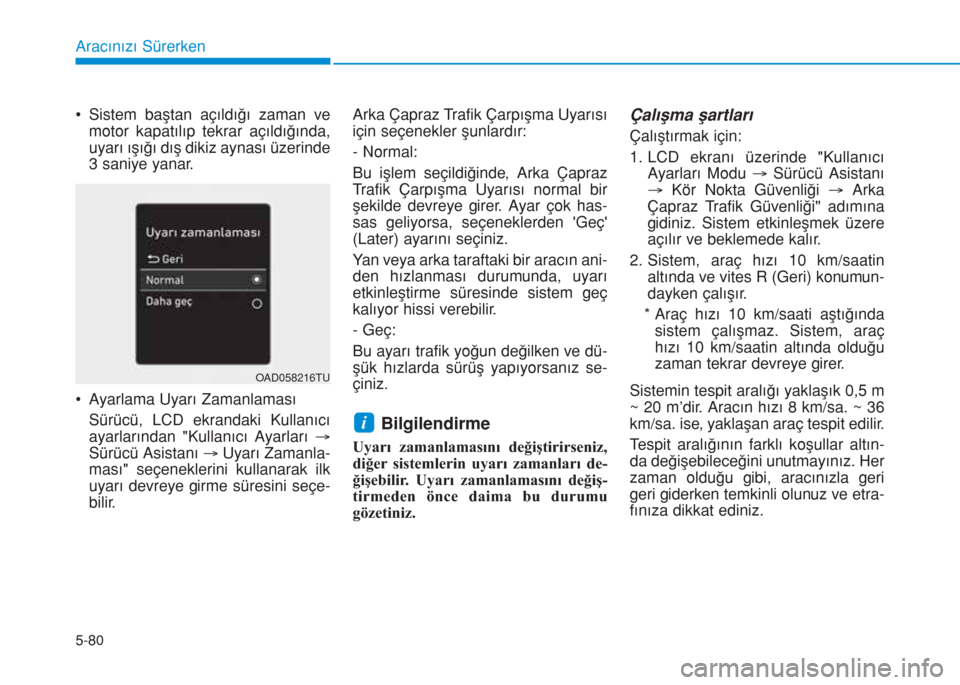

• Ayarlama Uyarı Zamanlaması
Sürücü, LCD ekrandaki Kullanıcı
ayarlarından "Kullanıcı Ayarları →
Sürücü Asistanı →Uyarı Zamanla-
ması" seçeneklerini kullanarak ilk
uyarı devreye girme süresini seçe-
bilir.Arka Çapraz Trafik Çarpışma Uyarısı
için seçenekler şunlardır:
- Normal:
Bu işlem seçildiğinde, Arka Çapraz
Trafik Çarpışma Uyarısı normal bir
şekilde devreye girer. Ayar çok has-
sas geliyorsa, seçeneklerden 'Geç'
(Later) ayarını seçiniz.
Yan veya arka taraftaki bir aracın ani-
den hızlanması durumunda, uyarı
etkinleştirme süresinde sistem geç
kalıyor hissi verebilir.
- Geç:
Bu ayarı trafik yoğun değilken ve dü-
şük hızlarda sürüş yapıyorsanız se-
çiniz.
Bilgilendirme
Uyarı zamanlamasını değiştirirseniz,
diğer sistemlerin uyarı zamanları de-
ğişebilir. Uyarı zamanlamasını değiş-
tirmeden önce daima bu durumu
gözetiniz.
Çalışma şartları
Çalıştırmak için:
1. LCD ekranı üzerinde "Kullanıcı
Ayarları Modu →Sürücü Asistanı
→Kör Nokta Güvenliği →Arka
Çapraz Trafik Güvenliği" adımına
gidiniz. Sistem etkinleşmek üzere
açılır ve beklemede kalır.
2. Sistem, araç hızı 10 km/saatin
altında ve vites R (Geri) konumun-
dayken çalışır.
* Araç hızı 10 km/saati aştığında
sistem çalışmaz. Sistem, araç
hızı 10 km/saatin altında olduğu
zaman tekrar devreye girer.
Sistemin tespit aralığı yaklaşık 0,5 m
~ 20 m’dir. Aracın hızı 8 km/sa. ~ 36
km/sa. ise, yaklaşan araç tespit edilir.
Tespit aralığının farklı koşullar altın-
da değişebileceğini unutmayınız. Her
zaman olduğu gibi, aracınızla geri
geri giderken temkinli olunuz ve etra-
fınıza dikkat ediniz.
i
OAD058216TU
Page 363 of 562

5-81
Aracınızı Sürerken
5
Uyarı ve sistem kontrolü
Arka Çapraz Trafik Çarpışma
Uyarı (RCCW) sistemi
Sensörler aracınıza arka sağ/sol
taraftan yaklaşan başka araçlar tes-
pit ederse, sesli uyarı duyulur, dış
dikiz aynasındaki uyarı ışığı yanıp
söner ve LCD ekranda bir uyarı görü-
nür. Geri görüş sistemi devrede ise,
ses veya AVN ekranında da (varsa)
bir uyarı görünecektir.Aşağıdaki durumlarda uyarı sesi du-
racaktır:
- Algılanan araç, sensörün algılama
alanından çıktığında veya
- Aracınızın hemen arkasında bir
araç olduğunda veya
- Aracınıza bir araç yaklaşırsa veya
- Diğer araç yavaşladığında.
•Arka Çapraz Trafik Çarpışma
Uyarısı sisteminin çalışma
koşulu sağlandığında, her-
hangi bir aracın durmuş olan
aracınızın (0 km/sa. araç hızı)
yanına veya arkasına her yak-
laşmasında uyarı verir.
•Aracınızın arka tamponunun
sağ veya sol tarafı herhangi
bir araç ya da engel sebebi ile
bloke olmuş ise sistem uyarı-
sı düzgün bir şekilde çalışma-
yabilir.
•Sürüşünüz esnasında ayna-
larda bir uyarı ışığı görmese-
niz ve herhangi bir uyarı sesi
duymasanız dahi daima dikka-
tinizi yoldan ve trafik koşulla-
rından ayırmayınız.
•Araç ses sistemini yüksek
sesle çalmak sistemin uyarı
seslerinin duyulmasını engel-
leyebilir.
DİKKAT
OAD058116N/OAD058117N nSolnSağ
Page 364 of 562

5-82
Aracınızı Sürerken
Tespit sensörü
Yan ve arkadaki alanları algılamak
üzere arka radarlar arka tamponun
içine yerleştirilmiştir. Sistemin doğru
çalışması için arka tamponu daima
temiz tutunuz.
• Tamponda hasar varsa veya
arka tampon değişmiş veya
tamir edilmişse, sistem düzgün
çalışmayabilir.
• Elektromanyetik dalgalar nede-
niyle sistem kapanabilir.
NOT
•Kemer uyarı sesi benzeri bir
uyarı sesi o sırada araçta ha-
kimken, Arka Çapraz Trafik
Çarpışma Uyarısı Sistemi uya-
rısının sesi çıkmayabilir.
•Arka Çapraz Trafik Çarpışma
Uyarısı Sistemi ile donatılmış
olsa bile, güvenli şekilde sü-
rünüz. Sadece sisteme güven-
meyiniz, geri giderken etrafı-
nızı da mutlaka kontrol ediniz.
•Doğru fren kontrolünden sü-
rücü sorumludur.
•Sürüş esnasında daima çok
dikkatli olunuz. Arka Çapraz
Trafik Çarpışma Uyarı sistemi,
trafik ve sürüş koşullarına
bağlı olarak düzgün çalışma-
yabilir veya gereksiz yere çalı-
şabilir.
•Arka Çapraz Trafik Çarpışma
Uyarısı sistemi, güvenli sürüş
uygulamalarının yerine geç-
mez, sadece bir konfor fonksi-
yonudur. Sürücü, beklenme-
yen ve ani durumların olması-
nı önlemek için daima dikkatli
araç kullanmak zorunluluğun-
dadır. Yol koşullarına her za-
man dikkat ediniz.
UYARI
OAD058031N
Page 365 of 562

5-83
Aracınızı Sürerken
5
• Sensörleri daima temiz tutunuz.
• ASLA sensör parçalarını sökme-
yiniz, sensör parçalarına her-
hangi bir darbe uygulamayınız.
• Radar sensörü ve sensör koru-
masına gereksiz kuvvet uygula-
mamaya dikkat ediniz.Eğer sen-
sör doğru hizasından zorla çıka-
rılırsa, sistem doğru çalışmaya-
bilir. Bu durumda, bir uyarı me-
sajı görüntülenmeyebilir. Siste-
min HYUNDAI yetkili servisi ta-
rafından kontrol edilmesini öne-
ririz.
• Radar sensörünün yanına tam-
pon çıkartmaları ya da tampon
koruyucu gibi yabancı nesneler
yapıştırmayınız veya sensör ala-
nına boya sürmeyiniz. Bu durum
sensörün performansını olum-
suz etkileyebilir.Uyarı mesajı
Kör Nokta Çarpışma Uyarısı
(BCW) sistemi devre dışı kalmıştır.
Radar engellendi
Bu uyarı mesajı aşağıdaki durumlar-
da görünebilir:
- Arka tampondaki sensörlerin biri
veya her ikisi toprak, kar veya ya-
bancı bir nesneyle kaplandığında.
- Sensörün belirli bir süre boyunca
başka bir aracı algılayamadığı kır-
sal alanlarda araç kullanıldığında.
- Yoğun kar veya yağmur gibi olum-
suz hava koşulları olduğunda.Bu koşullardan herhangi biri gerçek-
leştiğinde, otomatik olarak BCW düğ-
mesindeki ışık söner ve sistem ka-
panır.
Panelde BCW iptal edildi uyarı
mesajı çıktığında, arka tamponda
sensörün bulunduğu yerlerde çamur
veya kar olmadığından emin olunuz.
Radar sensörlerine engel oluşturabi-
lecek her türlü çamur, kar veya
yabancı maddeyi temizleyiniz.
Çamur veya toz temizlendikten sonra
sistem normalde araç hareket ettik-
ten yaklaşık 10 dakika sonra çalış-
malıdır.
Sistem hala düzgün çalışmıyorsa,
aracınızı HYUNDAI yetkili servisine
muayene ettiriniz.
OAD058219TU
Page 366 of 562

5-84
Aracınızı Sürerken
Bilgilendirme
Bir römork veya portbagaj takıldığın-
da BCW ve RCCW sistemlerini kapa-
tınız.
- BCW sistemi düğmesine basınız
(düğme üzerindeki gösterge ışığı
söner)
- Gösterge üzerinde "Kullanıcı Ayar-
ları Modu →Sürücü Asistanı →Kör
Nokta Güvenliği →Arka Çapraz
Trafik Çarpışma Uyarısı" üzerinde-
ki seçimi kaldırarak RCCW sistemi-
ni devreden çıkarınız.
Kör Nokta Çarpışma Uyarı (BCW)
sistemini kontrol ediniz
BCW sisteminde bir problem varsa,
bir uyarı mesajı görünür ve düğme-
nin üzerindeki ışık söner. Sistem oto-
matik olarak kapanır. BCW sistemi
arıza nedeniyle kapalı ise, RCCW
sistemi de çalışmaz. Aracın HYUN-
DAI yetkili servisi tarafından gözden
geçirilmesini öneririz.
Sistem kısıtlamaları
Aşağıdaki durumlarda sürücü dikkat-
li olmalıdır. Çünkü belirli koşullarda
sistem diğer araçları veya nesneleri
tespit edemeyebilir:
• Bir römork veya portbagaj takıldı-
ğında.
• Araç şiddetli yağmur veya kar gibi
kötü hava koşullarında yol alırken.
• Sensör yağmur kar, çamur, vb. ile
kirlendiği zaman.
• Sensörün yerleştirildiği arka tam-
ponda çıkartma, tampon koruyucu,
bisiklet taşıyıcı, vb. yabancı bir
madde olduğu zaman.
• Arka tampon hasar gördüğü veya
sensör orijinal varsayılan konumu-
nun dışında olduğu zaman.
• Aracın yüksekliği bagajın aşırı yük-
lenmesi veya anormal lastik basın-
cı nedeniyle azaldığı veya arttığı
zaman.
• Arka tampon sıcaklığı yüksek oldu-
ğunda.
• Sensörler başka araçlar, duvarlar
veya park yerinin kolonları tarafın-
dan engellendiğinde.
i
OAD058169TU/OAD058220TU
nB Tipi
nA Tipi
Page 367 of 562

5-85
Aracınızı Sürerken
5
• Araç virajlı bir yolda ilerlerken.
• Döşenmiş yol (veya dış zemini)
anormal olarak metalik bir malze-
me (genellikle demiryolu inşası
sebebiyle) barındırabilir.
• Aracın yanında oto korkuluğu gibi
sabit bir nesne olduğu zaman.
• Şerit yüksekliğinin farklı olduğu dik
eğimleri çıkar veya inerken.
• Ağaçların veya bitkilerin uzun oldu-
ğu dar yollarda sürüş sırasında.
• Sensörün belirli bir süre boyunca
başka bir aracı algılayamadığı kır-
sal alanlarda araç kullanıldığında.
• Islak yolda sürerken.
• Yol kenarı tretuvarların veya duvar-
ların çift yapıya sahip olmaları du-
rumunda.
• Yanda otobüs veya kamyon gibi
büyük bir araç olduğu zaman.• Diğer araç çok yakına geldiğinde.
• Diğer araç çok yüksek hızla yanı-
nızdan geçtiğinde.
• Şerit değiştirirken.
• Araç yandaki araçla aynı anda kal-
kış yapmış ve hızlanmışsa.
• Yan şeritteki araç sizden iki şerit
uzağa gittiğinde VEYA sizden iki
şerit uzaktaki bir araç hemen yanı-
nızdaki şeride girdiğinde.
• Yanda motosiklet veya bisiklet ol-
duğu zaman.
• Yanda açık kasa tır dorsesi olduğu
zaman.
• Sensörün algılama alanında alış-
veriş arabası veya bebek arabası
gibi küçük nesneler olduğunda.• Spor araba gibi alçak bir araç oldu-
ğunda.
• Aracın etrafındaki sıcaklık çok dü-
şük olduğunda.
Page 368 of 562

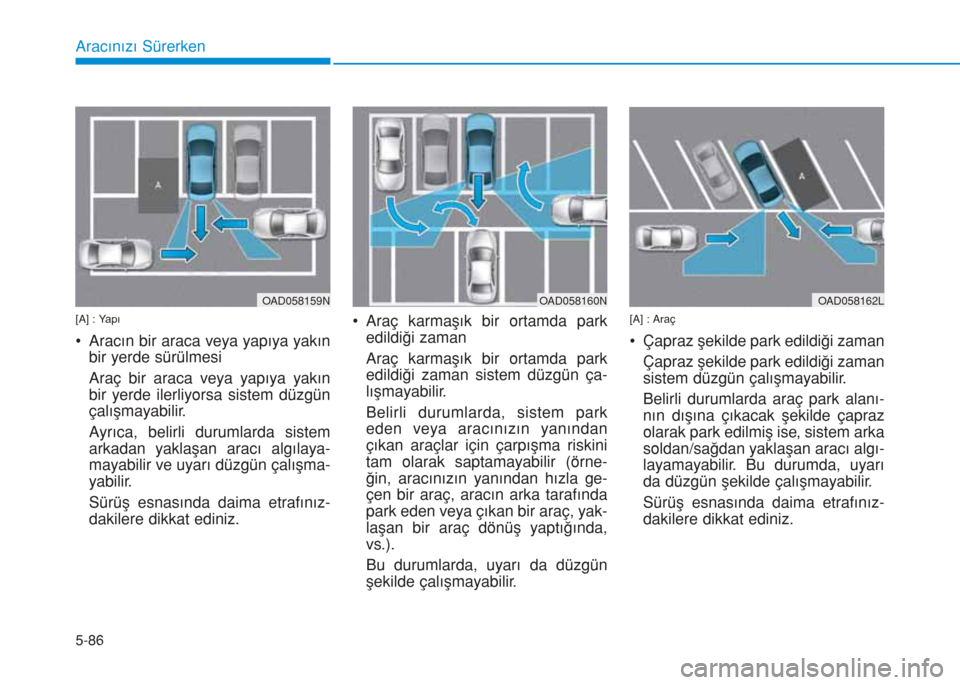

![Hyundai Elantra 2019 Kullanım Kılavuzu (in Turkish) 5-86
Aracınızı Sürerken
[A] : Yapı
• Aracın bir araca veya yapıya yakın
bir yerde sürülmesi
Araç bir araca veya yapıya yakın
bir yerde ilerliyorsa sistem düzgün
çalışmayabilir.
Ayr Hyundai Elantra 2019 Kullanım Kılavuzu (in Turkish) 5-86
Aracınızı Sürerken
[A] : Yapı
• Aracın bir araca veya yapıya yakın
bir yerde sürülmesi
Araç bir araca veya yapıya yakın
bir yerde ilerliyorsa sistem düzgün
çalışmayabilir.
Ayr](/manual-img/35/14538/w960_14538-367.png)
5-86
Aracınızı Sürerken
[A] : Yapı
• Aracın bir araca veya yapıya yakın
bir yerde sürülmesi
Araç bir araca veya yapıya yakın
bir yerde ilerliyorsa sistem düzgün
çalışmayabilir.
Ayrıca, belirli durumlarda sistem
arkadan yaklaşan aracı algılaya-
mayabilir ve uyarı düzgün çalışma-
yabilir.
Sürüş esnasında daima etrafınız-
dakilere dikkat ediniz.• Araç karmaşık bir ortamda park
edildiği zaman
Araç karmaşık bir ortamda park
edildiği zaman sistem düzgün ça-
lışmayabilir.
Belirli durumlarda, sistem park
eden veya aracınızın yanından
çıkan araçlar için çarpışma riskini
tam olarak saptamayabilir (örne-
ğin, aracınızın yanından hızla ge-
çen bir araç, aracın arka tarafında
park eden veya çıkan bir araç, yak-
laşan bir araç dönüş yaptığında,
vs.).
Bu durumlarda, uyarı da düzgün
şekilde çalışmayabilir.
[A] : Araç
• Çapraz şekilde park edildiği zaman
Çapraz şekilde park edildiği zaman
sistem düzgün çalışmayabilir.
Belirli durumlarda araç park alanı-
nın dışına çıkacak şekilde çapraz
olarak park edilmiş ise, sistem arka
soldan/sağdan yaklaşan aracı algı-
layamayabilir. Bu durumda, uyarı
da düzgün şekilde çalışmayabilir.
Sürüş esnasında daima etrafınız-
dakilere dikkat ediniz.
OAD058159NOAD058160NOAD058162L
