Page 209 of 562
3-127
Aracınızın Kullanışlı Özellikleri
3

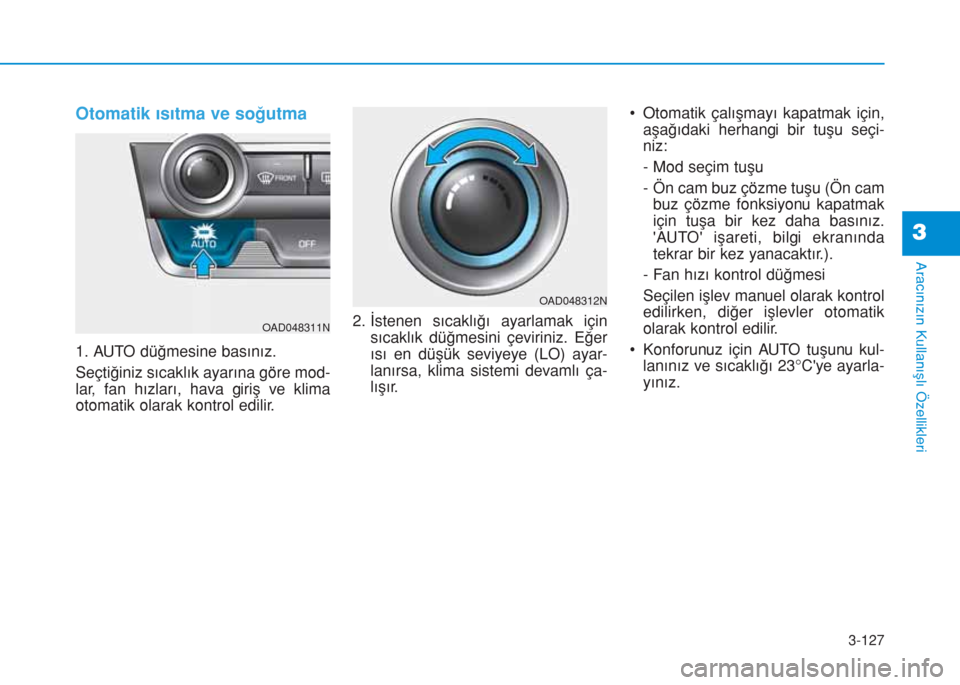

Otomatik ısıtma ve soğutma
1. AUTO düğmesine basınız.
Seçtiğiniz sıcaklık ayarına göre mod-
lar, fan hızları, hava giriş ve klima
otomatik olarak kontrol edilir.2. İstenen sıcaklığı ayarlamak için
sıcaklık düğmesini çeviriniz. Eğer
ısı en düşük seviyeye (LO) ayar-
lanırsa, klima sistemi devamlı ça-
lışır.• Otomatik çalışmayı kapatmak için,
aşağıdaki herhangi bir tuşu seçi-
niz:
- Mod seçim tuşu
- Ön cam buz çözme tuşu (Ön cam
buz çözme fonksiyonu kapatmak
için tuşa bir kez daha basınız.
'AUTO' işareti, bilgi ekranında
tekrar bir kez yanacaktır.).
- Fan hızı kontrol düğmesi
Seçilen işlev manuel olarak kontrol
edilirken, diğer işlevler otomatik
olarak kontrol edilir.
• Konforunuz için AUTO tuşunu kul-
lanınız ve sıcaklığı 23°C'ye ayarla-
yınız.
OAD048311N
OAD048312N
Page 210 of 562

3-128
Aracınızın Kullanışlı Özellikleri
Bilgilendirme
Isıtma ve soğutma sisteminin kontro-
lünü daha iyi yapabilmek için sensör
yakınına kesinlikle bir şey koyma-
yınız.
Manuel ısıtma ve soğutma
Isıtma ve soğutma sistemi, AUTO
tuşuna basılarak otomatik çalıştırıla-
bildiği gibi, manuel olarak da kontrol
edilebilir. Bu durumda sistem, seçilen
tuşlarla verilen talimata uygun çalışır.
Otomatik çalıştırmayı kullanırken
AUTO tuşu dışındaki bir tuşa basıldı-
ğında, seçilmeyen fonksiyonlar oto-
matik olarak kontrol edilir.
1. Motoru çalıştırınız.
2. Modu istenilen konuma getiriniz.
Isıtma ve soğutmanın etkinliğini
iyileştirmek için, modları aşağıdaki
şekilde seçiniz:
- Isıtma:
- Soğutma:
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Hava giriş kontrolünü “Taze hava”
konumuna getiriniz.
5. Fan hızını istenen hıza ayarlayı-
nız.6. Eğer klima istenirse, klima sistemi-
ni açık konumuna getiriniz.
7. Tam otomatik çalışmaya geçmek
için AUTO tuşuna basınız.
i
OAD048313N
Page 211 of 562
3-129
Aracınızın Kullanışlı Özellikleri
3

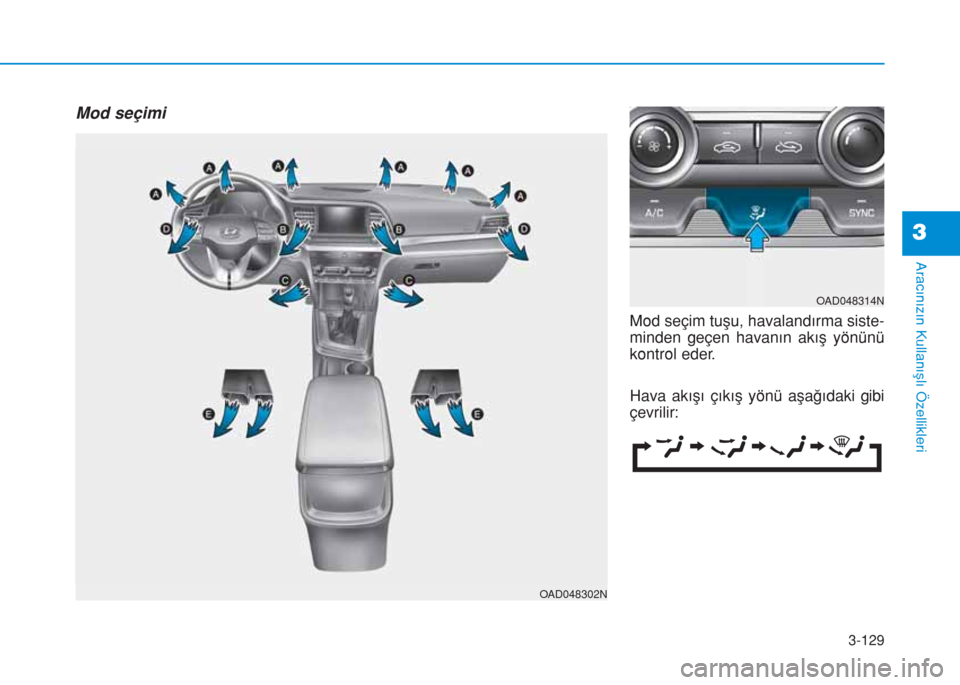

Mod seçimi
Mod seçim tuşu, havalandırma siste-
minden geçen havanın akış yönünü
kontrol eder.
Hava akışı çıkış yönü aşağıdaki gibi
çevrilir:
OAD048302N
OAD048314N
Page 212 of 562
3-130
Aracınızın Kullanışlı Özellikleri

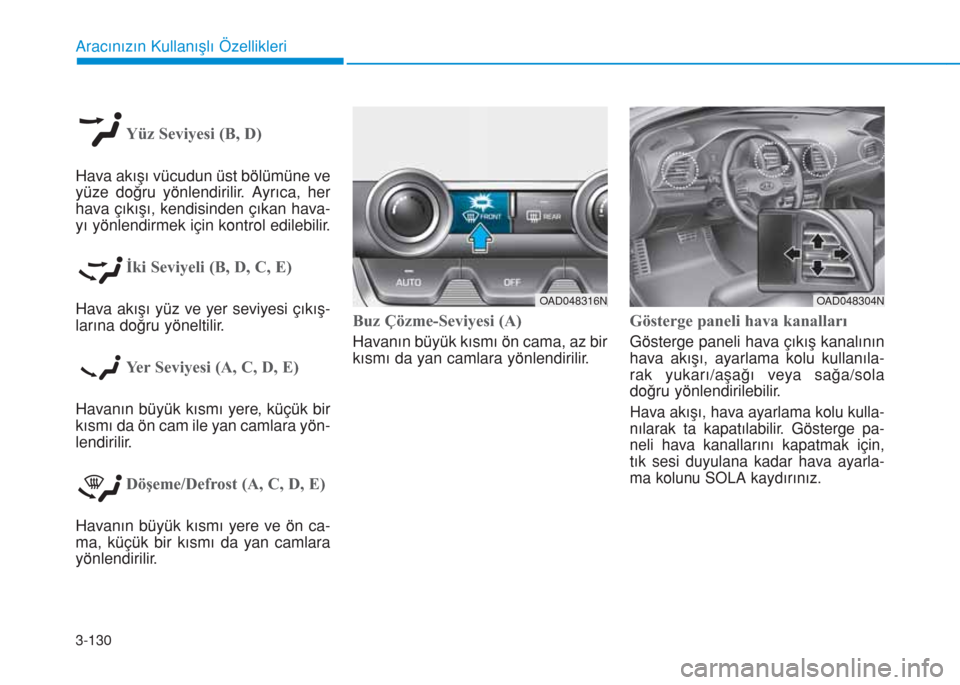

Yüz Seviyesi (B, D)
Hava akışı vücudun üst bölümüne ve
yüze doğru yönlendirilir. Ayrıca, her
hava çıkışı, kendisinden çıkan hava-
yı yönlendirmek için kontrol edilebilir.
İki Seviyeli (B, D, C, E)
Hava akışı yüz ve yer seviyesi çıkış-
larına doğru yöneltilir.
Yer Seviyesi (A, C, D, E)
Havanın büyük kısmı yere, küçük bir
kısmı da ön cam ile yan camlara yön-
lendirilir.
Döşeme/Defrost (A, C, D, E)
Havanın büyük kısmı yere ve ön ca-
ma, küçük bir kısmı da yan camlara
yönlendirilir.
Buz Çözme-Seviyesi (A)
Havanın büyük kısmı ön cama, az bir
kısmı da yan camlara yönlendirilir.
Gösterge paneli hava kanalları
Gösterge paneli hava çıkış kanalının
hava akışı, ayarlama kolu kullanıla-
rak yukarı/aşağı veya sağa/sola
doğru yönlendirilebilir.
Hava akışı, hava ayarlama kolu kulla-
nılarak ta kapatılabilir. Gösterge pa-
neli hava kanallarını kapatmak için,
tık sesi duyulana kadar hava ayarla-
ma kolunu SOLA kaydırınız.
OAD048316NOAD048304N
Page 213 of 562

3-131
Aracınızın Kullanışlı Özellikleri
3

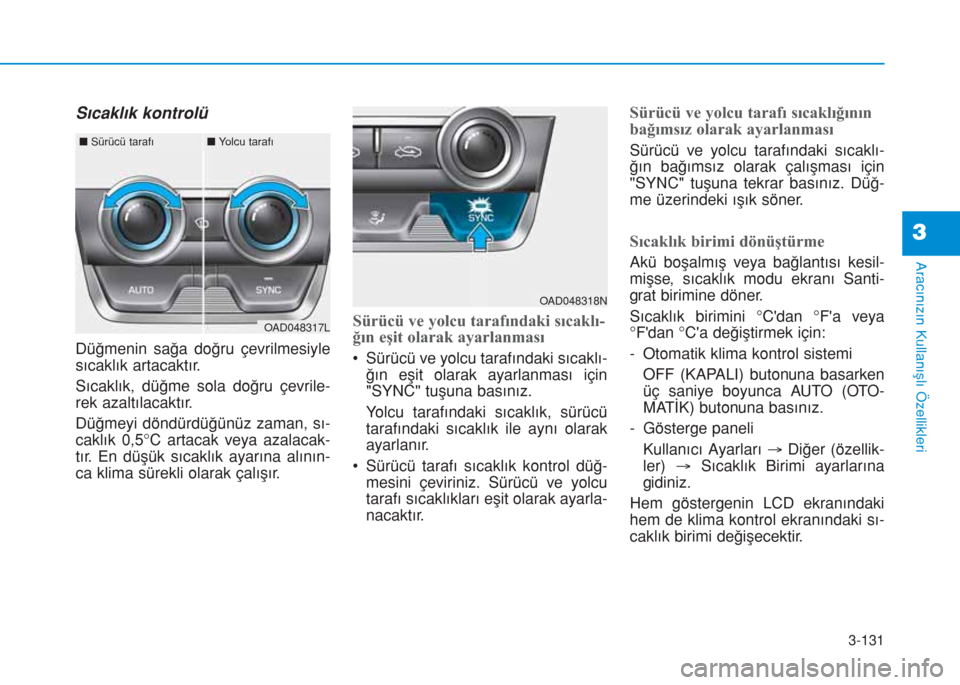

Sıcaklık kontrolü
Düğmenin sağa doğru çevrilmesiyle
sıcaklık artacaktır.
Sıcaklık, düğme sola doğru çevrile-
rek azaltılacaktır.
Düğmeyi döndürdüğünüz zaman, sı-
caklık 0,5°C artacak veya azalacak-
tır. En düşük sıcaklık ayarına alının-
ca klima sürekli olarak çalışır.
Sürücü ve yolcu tarafındaki sıcaklı-
ğın eşit olarak ayarlanması
• Sürücü ve yolcu tarafındaki sıcaklı-
ğın eşit olarak ayarlanması için
"SYNC" tuşuna basınız.
Yolcu tarafındaki sıcaklık, sürücü
tarafındaki sıcaklık ile aynı olarak
ayarlanır.
• Sürücü tarafı sıcaklık kontrol düğ-
mesini çeviriniz. Sürücü ve yolcu
tarafı sıcaklıkları eşit olarak ayarla-
nacaktır.
Sürücü ve yolcu tarafı sıcaklığının
bağımsız olarak ayarlanması
Sürücü ve yolcu tarafındaki sıcaklı-
ğın bağımsız olarak çalışması için
"SYNC" tuşuna tekrar basınız. Düğ-
me üzerindeki ışık söner.
Sıcaklık birimi dönüştürme
Akü boşalmış veya bağlantısı kesil-
mişse, sıcaklık modu ekranı Santi-
grat birimine döner.
Sıcaklık birimini °C'dan °F'a veya
°F'dan °C'a değiştirmek için:
- Otomatik klima kontrol sistemi
OFF (KAPALI) butonuna basarken
üç saniye boyunca AUTO (OTO-
MATİK) butonuna basınız.
- Gösterge paneli
Kullanıcı Ayarları →Diğer (özellik-
ler) →Sıcaklık Birimi ayarlarına
gidiniz.
Hem göstergenin LCD ekranındaki
hem de klima kontrol ekranındaki sı-
caklık birimi değişecektir.
OAD048318N
OAD048317L
nSürücü tarafınYolcu tarafı
Page 214 of 562

3-132
Aracınızın Kullanışlı Özellikleri

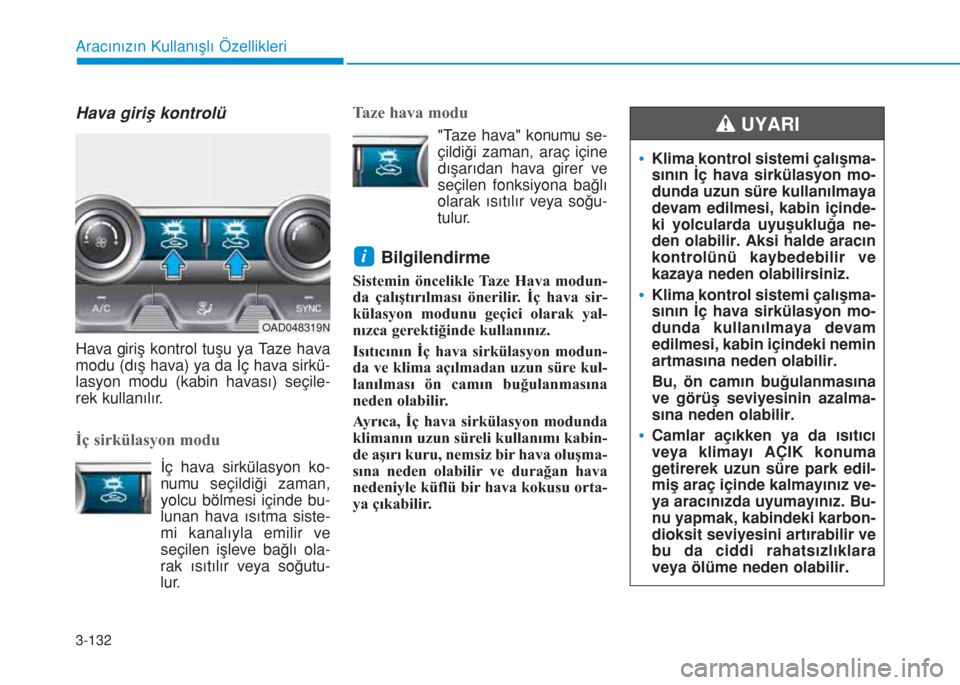

Hava giriş kontrolü
Hava giriş kontrol tuşu ya Taze hava
modu (dış hava) ya da İç hava sirkü-
lasyon modu (kabin havası) seçile-
rek kullanılır.
İç sirkülasyon modu
İç hava sirkülasyon ko-
numu seçildiği zaman,
yolcu bölmesi içinde bu-
lunan hava ısıtma siste-
mi kanalıyla emilir ve
seçilen işleve bağlı ola-
rak ısıtılır veya soğutu-
lur.
Taze hava modu
"Taze hava" konumu se-
çildiği zaman, araç içine
dışarıdan hava girer ve
seçilen fonksiyona bağlı
olarak ısıtılır veya soğu-
tulur.
Bilgilendirme
Sistemin öncelikle Taze Hava modun-
da çalıştırılması önerilir. İç hava sir-
külasyon modunu geçici olarak yal-
nızca gerektiğinde kullanınız.
Isıtıcının İç hava sirkülasyon modun-
da ve klima açılmadan uzun süre kul-
lanılması ön camın buğulanmasına
neden olabilir.
Ayrıca, İç hava sirkülasyon modunda
klimanın uzun süreli kullanımı kabin-
de aşırı kuru, nemsiz bir hava oluşma-
sına neden olabilir ve durağan hava
nedeniyle küflü bir hava kokusu orta-
ya çıkabilir.
i
OAD048319N
•Klima kontrol sistemi çalışma-
sının İç hava sirkülasyon mo-
dunda uzun süre kullanılmaya
devam edilmesi, kabin içinde-
ki yolcularda uyuşukluğa ne-
den olabilir. Aksi halde aracın
kontrolünü kaybedebilir ve
kazaya neden olabilirsiniz.
•Klima kontrol sistemi çalışma-
sının İç hava sirkülasyon mo-
dunda kullanılmaya devam
edilmesi, kabin içindeki nemin
artmasına neden olabilir.
Bu, ön camın buğulanmasına
ve görüş seviyesinin azalma-
sına neden olabilir.
•Camlar açıkken ya da ısıtıcı
veya klimayı AÇIK konuma
getirerek uzun süre park edil-
miş araç içinde kalmayınız ve-
ya aracınızda uyumayınız. Bu-
nu yapmak, kabindeki karbon-
dioksit seviyesini artırabilir ve
bu da ciddi rahatsızlıklara
veya ölüme neden olabilir.
UYARI
Page 215 of 562
3-133
Aracınızın Kullanışlı Özellikleri
3

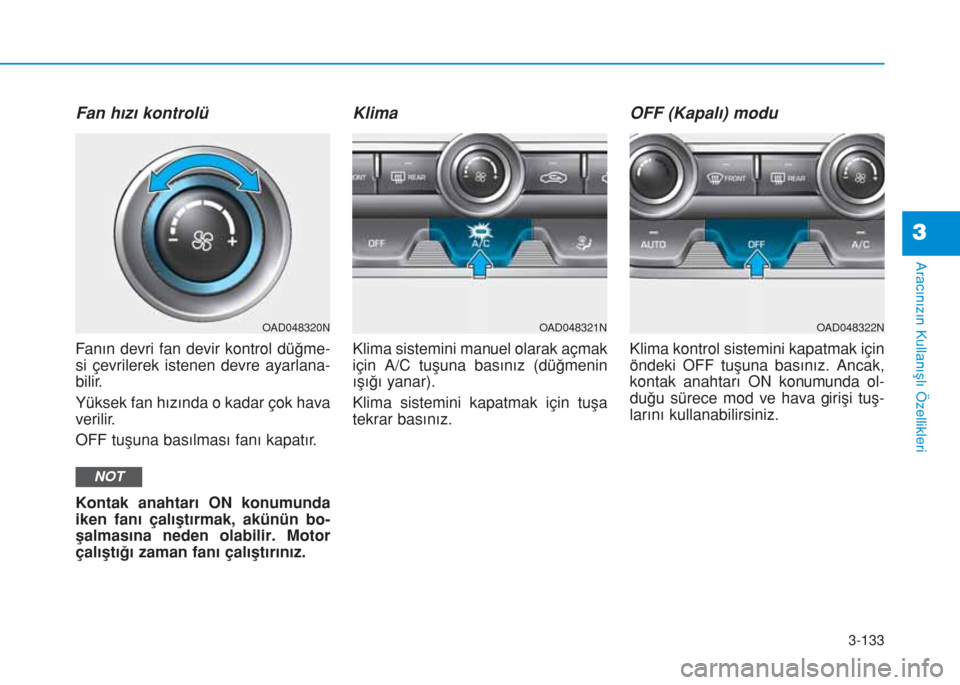

Fan hızı kontrolü
Fanın devri fan devir kontrol düğme-
si çevrilerek istenen devre ayarlana-
bilir.
Yüksek fan hızında o kadar çok hava
verilir.
OFF tuşuna basılması fanı kapatır.
Kontak anahtarı ON konumunda
iken fanı çalıştırmak, akünün bo-
şalmasına neden olabilir. Motor
çalıştığı zaman fanı çalıştırınız.
Klima
Klima sistemini manuel olarak açmak
için A/C tuşuna basınız (düğmenin
ışığı yanar).
Klima sistemini kapatmak için tuşa
tekrar basınız.
OFF (Kapalı) modu
Klima kontrol sistemini kapatmak için
öndeki OFF tuşuna basınız. Ancak,
kontak anahtarı ON konumunda ol-
duğu sürece mod ve hava girişi tuş-
larını kullanabilirsiniz.
NOT
OAD048321NOAD048320NOAD048322N
Page 216 of 562

3-134
Aracınızın Kullanışlı Özellikleri

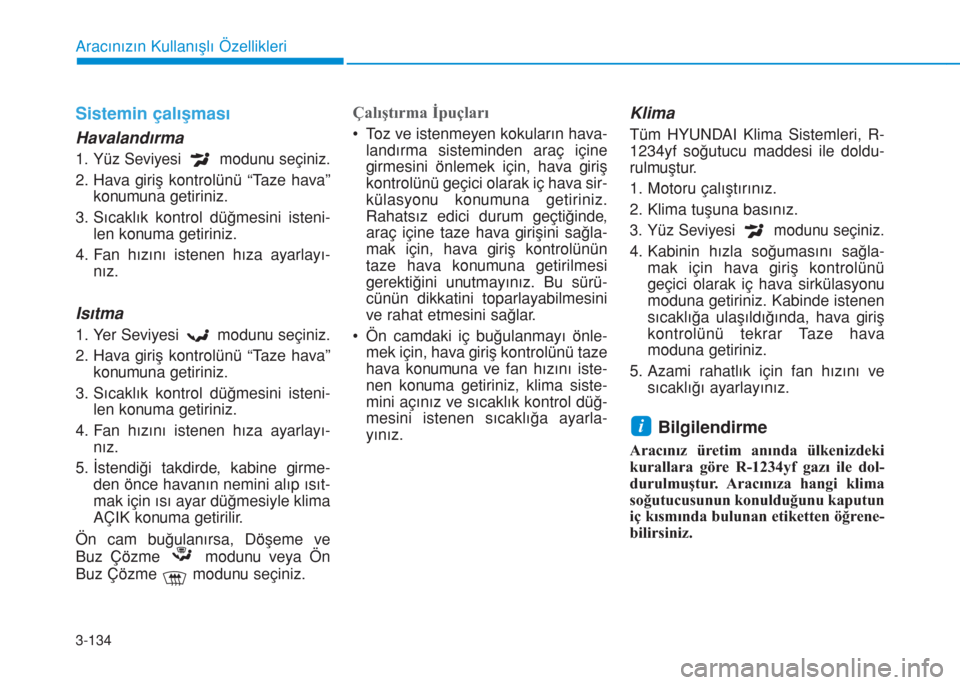

Sistemin çalışması
Havalandırma
1. Yüz Seviyesi modunu seçiniz.
2. Hava giriş kontrolünü “Taze hava”
konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarlayı-
nız.
Isıtma
1. Yer Seviyesi modunu seçiniz.
2. Hava giriş kontrolünü “Taze hava”
konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarlayı-
nız.
5. İstendiği takdirde, kabine girme-
den önce havanın nemini alıp ısıt-
mak için ısı ayar düğmesiyle klima
AÇIK konuma getirilir.
Ön cam buğulanırsa, Döşeme ve
Buz Çözme modunu veya Ön
Buz Çözme modunu seçiniz.
Çalıştırma İpuçları
• Toz ve istenmeyen kokuların hava-
landırma sisteminden araç içine
girmesini önlemek için, hava giriş
kontrolünü geçici olarak iç hava sir-
külasyonu konumuna getiriniz.
Rahatsız edici durum geçtiğinde,
araç içine taze hava girişini sağla-
mak için, hava giriş kontrolünün
taze hava konumuna getirilmesi
gerektiğini unutmayınız. Bu sürü-
cünün dikkatini toparlayabilmesini
ve rahat etmesini sağlar.
• Ön camdaki iç buğulanmayı önle-
mek için, hava giriş kontrolünü taze
hava konumuna ve fan hızını iste-
nen konuma getiriniz, klima siste-
mini açınız ve sıcaklık kontrol düğ-
mesini istenen sıcaklığa ayarla-
yınız.
Klima
Tüm HYUNDAI Klima Sistemleri, R-
1234yf soğutucu maddesi ile doldu-
rulmuştur.
1. Motoru çalıştırınız.
2. Klima tuşuna basınız.
3. Yüz Seviyesi modunu seçiniz.
4. Kabinin hızla soğumasını sağla-
mak için hava giriş kontrolünü
geçici olarak iç hava sirkülasyonu
moduna getiriniz. Kabinde istenen
sıcaklığa ulaşıldığında, hava giriş
kontrolünü tekrar Taze hava
moduna getiriniz.
5. Azami rahatlık için fan hızını ve
sıcaklığı ayarlayınız.
Bilgilendirme
Aracınız üretim anında ülkenizdeki
kurallara göre R-1234yf gazı ile dol-
durulmuştur. Aracınıza hangi klima
soğutucusunun konulduğunu kaputun
iç kısmında bulunan etiketten öğrene-
bilirsiniz.
