Page 129 of 562

3-47
Aracınızın Kullanışlı Özellikleri
3
Bilgilendirme
Aracınızın yakıt ikmalinin Giriş bölü-
mündeki "Yakıt Gereksinimleri"ne
göre yapılmasını sağlayınız.
• Aracın dış yüzeyine yakıt dökül-
mesine engel olunuz. Boyalı yü-
zeylere herhangi bir cins yakıt
dökülmesi boyaya hasar vere-
bilir.
• Yakıt dolum kapağının değişme-
si gerekiyorsa, sadece orijinal
HYUNDAI kapak veya aracınız
için önerilen eşdeğerini kullan-
manızı öneririz. Yanlış bir depo
kapağı yakıt sisteminin veya
emisyon kontrol sisteminin cid-
di şekilde arızalanmasına neden
olabilir.
NOT
i•Bir benzin istasyonunda veya
özellikle yakıt ikmali yapar-
ken, hiçbir zaman kibrit veya
çakmak kullanmayınız ve si-
gara içmeyiniz veya yanık bir
sigarayı aracınızın içinde bı-
rakmayınız.
•Aracınızın yakıt deposunu
dışarıya benzin dökülecek
kadar aşırı doldurmayınız.
•Yakıt ikmali sırasında yangın
çıkarsa, aracın etrafından ay-
rılınız ve acil olarak benzin
istasyonunun sorumlusunu
arayınız ve sonra yerel itfaiye
teşkilatına başvurunuz. On-
ların verdiği emniyet talimatı-
na uyunuz.
•Eğer basınçlı yakıt püskürür-
se, giysilerinize ve cildinize
sıçrayabilir ve sizi yangın ve
yanık riskiyle karşı karşıya
bırakabilir. Yakıt dolum kapa-
ğını daima dikkatle ve yavaş-
ça çıkartınız. Eğer dolum ka-
pağı yakıt kaçırıyorsa veya
ıslık şeklinde bir ses duyuyor-
sanız, kapağı tamamen çıkart-
madan önce bu durumun so-
na ermesini bekleyiniz.
•Bir kaza durumunda yakıt sı-
zıntısını önlemek için daima
dolum kapağının sıkıca kapa-
tıldığını kontrol ediniz.
Page 130 of 562
3-48

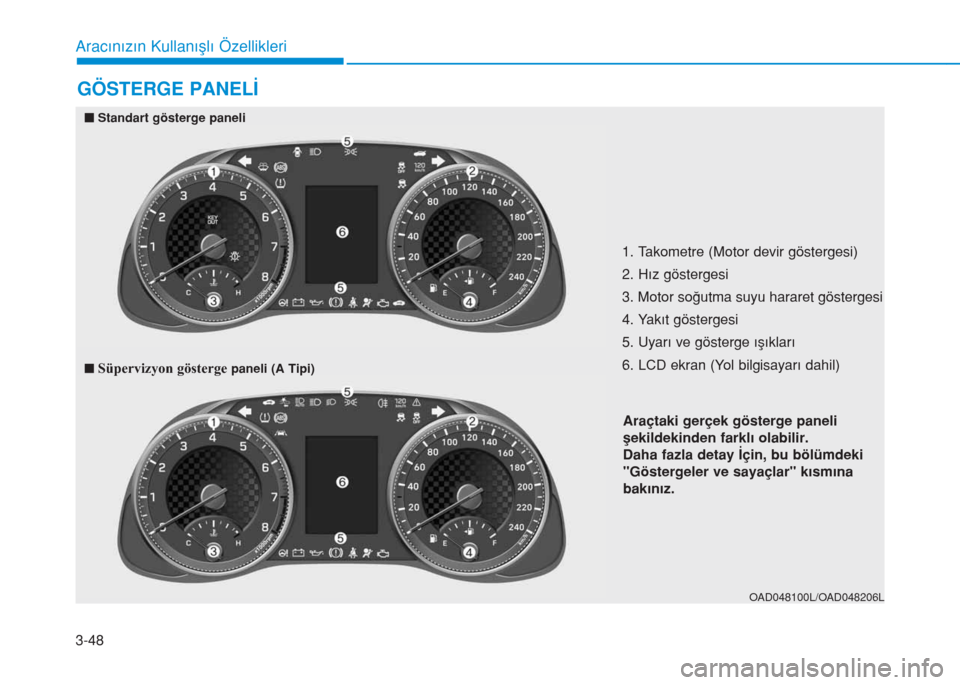

GÖSTERGE PANELİ
Aracınızın Kullanışlı Özellikleri
1. Takometre (Motor devir göstergesi)
2. Hız göstergesi
3. Motor soğutma suyu hararet göstergesi
4. Yakıt göstergesi
5. Uyarı ve gösterge ışıkları
6. LCD ekran (Yol bilgisayarı dahil)
OAD048100L/OAD048206L
Araçtaki gerçek gösterge paneli
şekildekinden farklı olabilir.
Daha fazla detay İçin, bu bölümdeki
"Göstergeler ve sayaçlar" kısmına
bakınız.
nStandart gösterge paneli
nSüpervizyon gösterge paneli (A Tipi)
Page 131 of 562
3-49
Aracınızın Kullanışlı Özellikleri
3

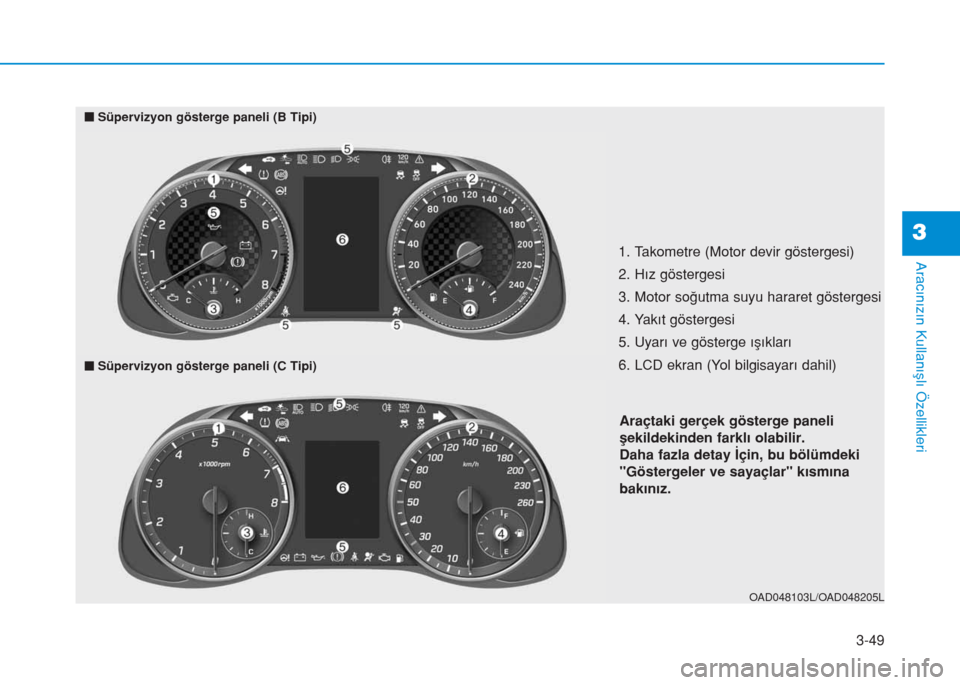

OAD048103L/OAD048205L
Araçtaki gerçek gösterge paneli
şekildekinden farklı olabilir.
Daha fazla detay İçin, bu bölümdeki
"Göstergeler ve sayaçlar" kısmına
bakınız.
nSüpervizyon gösterge paneli (B Tipi)
1. Takometre (Motor devir göstergesi)
2. Hız göstergesi
3. Motor soğutma suyu hararet göstergesi
4. Yakıt göstergesi
5. Uyarı ve gösterge ışıkları
6. LCD ekran (Yol bilgisayarı dahil)
nSüpervizyon gösterge paneli (C Tipi)
Page 132 of 562
3-50
Aracınızın Kullanışlı Özellikleri
Gösterge paneli kontrolü
Gösterge paneli aydınlatması
Aracın farları veya park lambaları
yanarken, gösterge paneli aydınlat-
ma yoğunluğunu ayarlamak için,
aydınlatma kumanda düğmesine
basınız.
Aydınlatma kumanda düğmesine
basıldığında, iç düğmelerin aydınlat-
ma yoğunluğu da ayarlanır.
• Gösterge paneli aydınlatmasının
yoğunluğu görüntülenir.
• Parlaklık maksimum veya minimum
seviyeye ulaştığı zaman, bir alarm
sesi duyulur.
Araç hareket halindeyken gös-
terge panelini kesinlikle ayarla-
maya kalkışmayınız. Araç kont-
rolünün kaybedilmesine yol aça-
bilir ve ciddi yaralanma, ölümlü
veya maddi hasarlı bir kazayla
sonuçlanabilir.
UYARI
OAD048568L
nA Tipi
OAD048108N
nB Tipi
OAD045115
nStandart gösterge paneli
OAD048569TU
n Süpervizyon gösterge paneli
Page 133 of 562

3-51
Aracınızın Kullanışlı Özellikleri
3
Gösterge ve Sayaçlar
Hız göstergesi
Hız göstergesi, aracın saatteki hızını
kilometre cinsinden (km/sa.) veya mil
cinsinden (mph) göstermek üzere
düzenlenmiştir.
Takometre
(Motor devir göstergesi)
Devir saati, dakikadaki yaklaşık mo-
tor devri sayısını (d/dak) gösterir.
Doğru vites değiştirme noktalarını
seçmek ve çekişteki düşüşü veya
aşırı devri önlemek için devir saatini
kullanınız.
Motoru, devir saatinin KIRMIZI
BÖLGESİ içinde çalıştırmayınız.
Bu, ciddi motor hasarına neden
olabilir.
Motor Hararet Göstergesi
Kontak anahtarı "ON (AÇIK)" konu-
muna getirildiğinde, bu gösterge mo-
tor soğutma suyunun sıcaklığını gös-
terir.
NOT
OAD048106N/OAD048107N
nStandart Gösterge
Paneli/Süpervizyon
göst. paneli (A, B Tipi)nSüpervizyon gösterge
paneli (C Tipi)• MPH, km/sa. • km/sa.nStandart Göst. Paneli/Süpervizyon göst. (A, B Tipi)
OAD046519/OAD046520• MPH, km/sa. • km/sa.
nSüpervizyon gösterge paneli (C Tipi)OAD048104L/OAD048104N
• Avrupa için • Avrupa hariçnStandart Göst. Paneli/Süpervizyon göst. (A, B Tipi)
OAD046522/OAD046523• Avrupa için • Avrupa hariç
nSüpervizyon gösterge paneli (C Tipi)OAD048543N/OAD048543L
Page 134 of 562

3-52
Aracınızın Kullanışlı Özellikleri
Eğer gösterge ibresi "130 veya H
(Sıcak)" konumuna doğru normal
bölgenin dışına çıkarsa, motora
hasar verebilecek olan harareti
gösterir.
Hararet yapmış bir motorla yola
devam etmeyiniz. Aracınız hararet
yaparsa, Bölüm 6'daki "Motor Ha-
raret Yapıyorsa" kısmına bakınız.
Yakıt Göstergesi
Bu gösterge, yakıt deposunda kalan
yakıtın yaklaşık miktarını gösterir.
Bilgilendirme
• Yakıt deposu kapasitesi, Bölüm 8'de
verilmektedir.• Yakıt göstergesi, yakıt deposu he-
men hemen boş iken yanan bir
düşük yakıt seviyesi uyarı ışığı ile
desteklenmiştir.
• Eğimlerde veya virajlarda, depoda-
ki yakıtın hareketine bağlı olarak,
yakıt gösterge ibresi oynayabilir
veya düşük yakıt seviyesi uyarı ışığı
normalden önce yanabilir.
Aracınızı çok düşük yakıt seviye-
sinde kullanmaktan kaçınınız. Ya-
kıtın bitmesi, motorun düzensiz
ateşleme yaparak katalitik konver-
töre zarar vermesine yol açabilir.
i
NOT
NOT
Motor sıcakken radyatör kapa-
ğını veya soğutma suyu depo
kapağını asla sökmeyiniz. Mo-
tor soğutma suyu basınç altın-
dadır ve ciddi yanıklara neden
olabilir. Soğutma suyu deposu-
na soğutucu eklemeden önce
motorun soğumasını bekleyiniz.
UYARIYakıtın bitmesi araçta bulunan-
ları tehlikeye açık duruma geti-
rebilir.
Uyarı ışığı yandığında veya gös-
terge ibresi "0 veya E (Boş)"
seviyesine yaklaşınca mümkün
olan en kısa sürede durup yakıt
almalısınız.
UYARI
• Avrupa için • Avrupa hariçnStandart Göst. Paneli/Süpervizyon göst. (A, B Tipi)
OAD046524/OAD046525• Avrupa için • Avrupa hariç
nSüpervizyon gösterge paneli (C Tipi)OAD048544N/OAD048593L
Page 135 of 562

3-53
Aracınızın Kullanışlı Özellikleri
3
Dış Sıcaklık Göstergesi
Bu gösterge, mevcut dış hava sıcak-
lıklarını Celcius (°C)' ya da Fahren-
heit olarak gösterir.
- Sıcaklık aralığı:
-40°C ~ 60°C (-40°F ~ 140°F)
Göstergedeki dış sıcaklık, sürücü-
nün dikkatini dağıtmamak adına nor-
mal bir termometre gibi aniden
değişmeyebilir.
Sıcaklık birimi (°C'tan °F'a veya
°F'tan °C'a) aşağıdaki gibi değiştirile-
bilir:
- Direksiyon üzerindeki TRIP düğme-
sine 5 saniyeden fazla basınız.- Göstergede Kullanıcı Ayarları Mo-
du: "Diğer (özellikler) - Sıcaklık biri-
mi" içinde sıcaklık birimini değiştire-
bilirsiniz.
- Otomatik klima kontrol sistemi:
OFF düğmesini basılı tutarken,
AUTO düğmesine de 3 saniye veya
daha uzun süre basınız.
Gösterge panelinin ve klima kontrol
sisteminin sıcaklık birimi değişir.
Kilometre Sayacı
Kilometre sayacı, aracın kat etmiş
olduğu toplam mesafeyi gösterir ve
yapılacak periyodik bakım zamanla-
rını belirlemek için de kullanılabilir.
OAD048116L
nStandart gösterge paneli
OAD048555L
n Süpervizyon gösterge paneli
nStandart gösterge
panelin Süpervizyon gösterge
paneli
OAD048119L/OAD048551L
Page 136 of 562

3-54
Kalan yakıtla gidilecek mesafe
• Kalan yakıtla gidilecek mesafe,
aracın kalan yakıtla tahminen gide-
bileceği mesafeyi gösterir.
• Kalan mesafe 1 km'nin altındaysa,
yol bilgisayarı kalan yakıtla gidile-
cek mesafeyi"---" gösterir.
Bilgilendirme
• Eğer araç düz bir yerde değilse ve
akü bağlantısı kesilmişse, kalan ya-
kıtla gidilecek mesafe fonksiyonu
doğru çalışmayabilir.
• Kalan yakıt ile gidilebilecek mesafe,
gerçek sürüş mesafesinden farklı
olabilir, zira bu değer mevcut olan
sürüş mesafesinin bir tahminidir.
• Araca 6 litreden daha az yakıt kon-
duğu takdirde yol bilgisayarı konu-
lan bu yakıtı kaydetmeyebilir.
• Yakıt tüketimi ve kalan yakıtla gidi-
lecek mesafe değerleri sürüş şartla-
rına, sürüş alışkanlıklarına ve ara-
cın durumuna bağlı olarak önemli
ölçüde değişiklik gösterebilir.
Vites göstergesi
Düz Vites Göstergesi (varsa)
Bu gösterge, sürüş sırasında yakıt
tasarrufu sağlamak için hangi vitesin
tavsiye edildiği bilgisini size verir.
• Vites yükseltme:
s
2, s
3, s
4, s
5, s
6
• Vites düşürme:
t1,
t2,
t3,
t4,
t5
Örneğin;
: 3’üncü vitese çıkılmasının tav-
siye edildiğini gösterir (vites ko-
lu halen 2’nci veya 1’inci vites-
tedir).
i
Aracınızın Kullanışlı Özellikleri
OAD048563N
n Süpervizyon gösterge paneli
nStandart gösterge
panelin Süpervizyon gösterge
paneli
OAD045117/OAD048557N
