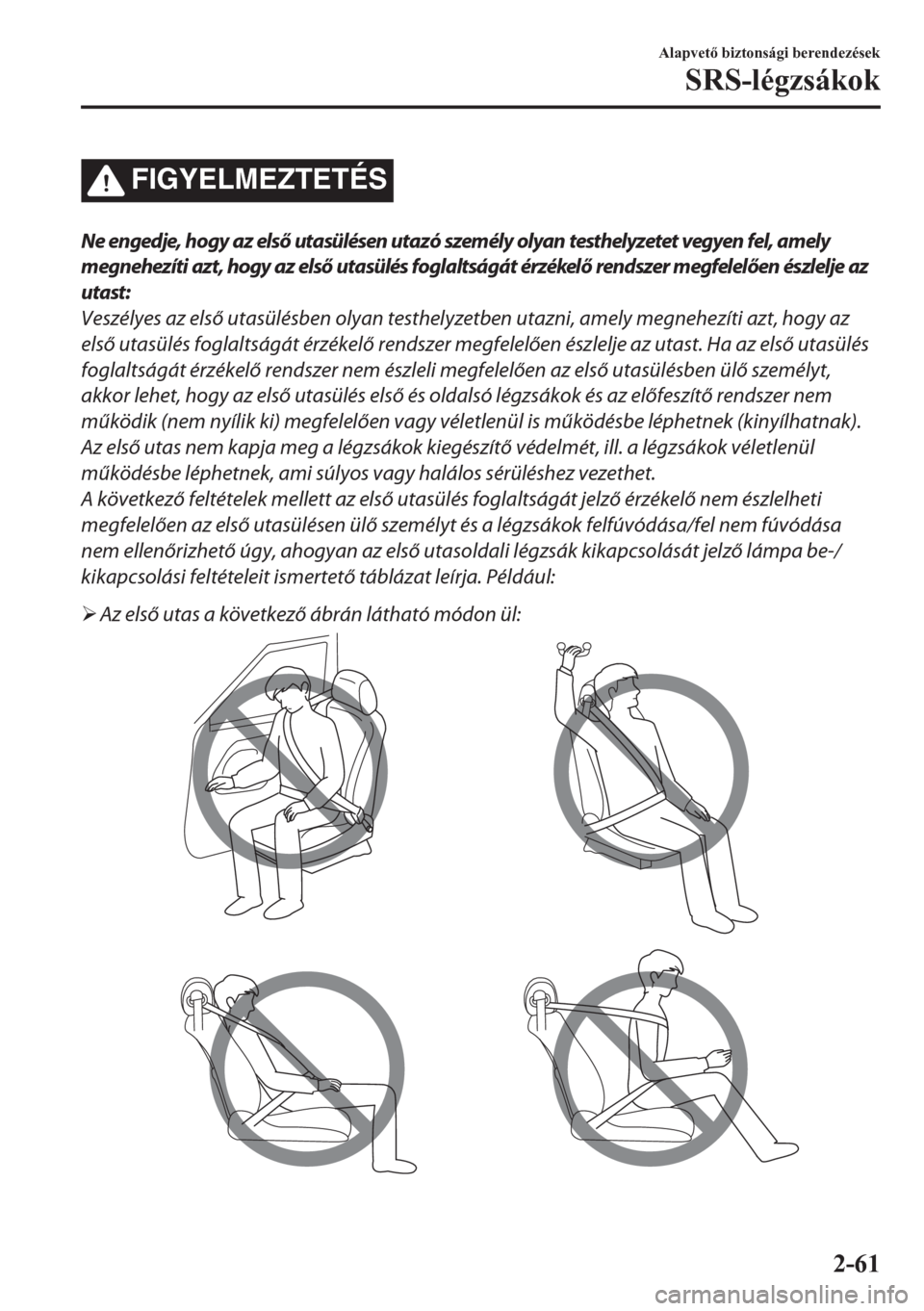

FIGYELMEZTETÉS
Ne engedje, hogy az első utasülésen utazó személy olyan testhelyzetet vegyen fel, amely
megnehezíti azt, hogy az első utasülés foglaltságát érzékelő rendszer megfelelően észlelje az
utast:
Veszélyes az első utasülésben olyan testhelyzetben utazni, amely megnehezíti azt, hogy az
első utasülés foglaltságát érzékelő rendszer megfelelően észlelje az utast. Ha az első utasülés
foglaltságát érzékelő rendszer nem észleli megfelelően az első utasülésben ülő személyt,
akkor lehet, hogy az első utasülés első és oldalsó légzsákok és az előfeszítő rendszer nem
működik (nem nyílik ki) megfelelően vagy véletlenül is működésbe léphetnek (kinyílhatnak).
Az első utas nem kapja meg a légzsákok kiegészítő védelmét, ill. a légzsákok véletlenül
működésbe léphetnek, ami súlyos vagy halálos sérüléshez vezethet.
A következő feltételek mellett az első utasülés foglaltságát jelző érzékelő nem észlelheti
megfelelően az első utasülésen ülő személyt és a légzsákok felfúvódása/fel nem fúvódása
nem ellenőrizhető úgy, ahogyan az első utasoldali légzsák kikapcsolását jelző lámpa be-/
kikapcsolási feltételeit ismertető táblázat leírja. Például:
¾Az első utas a következő ábrán látható módon ül:
Alapvet
 biztonsági berendezések
SRS-légzsákok
2-61

¾A hátsó utas a lábával előrenyomja az első utas ülését.
¾Poggyász vagy más tárgy van az első utasülés alatt vagy az első utasülés és a vezetőülés
között, és ez felfelé nyomja az első utasülés alját.
¾Egy tárgy, pl. üléspárna található az első utasülésen vagy az utas háta és a háttámasz
között.
¾Üléshuzat található az első utas ülésen.
¾Poggyász vagy más tárgyak vannak az ülésre téve, miközben gyermek utazik a
gyermekbiztonsági rendszerben.
¾A hátsó utas vagy poggyász nyomja vagy húzza az első utasülés háttámláját.
¾Poggyász vagy más tárgy van a háttámlára téve vagy a fejtámaszra akasztva.
¾Az ülést átmosták.
¾Folyadékok folynak ki az ülésre.
¾Az első utasülést hátrafelé mozgatták, belenyomva ezzel a mögötte elhelyezett
poggyászba vagy más tárgyakba.
¾Az első utasülés háttámlája hozzáér a hátsó üléshez.
¾Poggyász vagy más tárgy van az első utasülés és a vezetőülés között.
¾Elektromos eszköz található az első utasülésen.
¾További elektromos eszköz, pl. ülésmelegítő van felhelyezve az első utasülés felületére.
A rendszer kikapcsolja az első utasoldali első és oldalsó légzsákokat, valamint az utasülések
biztonságiöv-előfeszítő rendszereit, ha az első utasoldali légzsák kikapcsolását jelző lámpa
bekapcsol.
VIGYÁZAT
¾Az első légzsák megfelelő működésének biztosítása és az első üléspárnában lévő érzékelő
károsodásának megelőzése érdekében:
¾Ne tegyen éles tárgyakat az első üléspárnára, és ne hagyjon rajtuk nehéz tárgyakat.
¾Ügyeljen rá, hogy ne folyjon semmilyen folyadék az első ülésekre vagy az első ülések alá.
¾Az érzékelők megfelelő működése érdekében mindig hajtsa végre a következőt:
¾Tolja hátra az első üléseket, amennyire csak lehet, és mindig üljön egyenesen a támlának
támaszkodva, és kösse be megfelelően a biztonsági övet.
¾Mielőtt gyermekét elhelyezi az utasülésen, rögzítse megfelelően a gyermekbiztonsági
rendszert, és tolja teljesen hátra az ülést olyan a pozícióba, amelyben a gyermekülés
beszerelhető.
Alapvet
 biztonsági berendezések
SRS-légzsákok
2-62

MEGJEGYZÉS
•A rendszernek kb. 10 másodpercre van szüksége az els
 utasoldali els
 és oldalsó
légzsákok és a biztonságiöv-el
feszít
 rendszer be- vagy kikapcsolására való átállásra.
•Az els
 utasoldali légzsák kikapcsolását jelz
 lámpa ismét bekapcsolhat, ha poggyászt
vagy más tárgyakat helyeznek az els
 utasülésre, vagy ha a járm
& bels
 h
mérséklete
hirtelen megváltozik.
•Az els
 utasoldali légzsák kikapcsolását jelz
 lámpa 10 másodpercre bekapcsolhat, ha
megváltozik az els
 utasülés elektrosztatikus töltöttsége.
•A légzsák/biztonságiöv-el
feszít
 rendszer figyelmeztet
 lámpája kigyulladhat, ha az els

utasülést er
s ütés éri.
•Ha az els
 utasoldali légzsák kikapcsolását jelz
 lámpa nem kapcsol be egy
gyermekbiztonsági rendszer beszerelése után, akkor el
ször szerelje be újra a
gyermekbiztonsági rendszert a jelen kezelési útmutató leírása szerint. Ezután, ha az els

utasoldali légzsák kikapcsolását jelz
 lámpa még mindig nem kapcsol be, szerelje be a
gyermekbiztonsági rendszert a hátsó ülésre, és minél el
bb konzultáljon egy hivatalos
Mazda márkaszervizzel.
•Ha az els
 utasoldali légzsák kikapcsolását jelz
 lámpa bekapcsol, amikor egy utas foglal
helyet közvetlenül az els
 utasülésben, akkor az utas változtasson testhelyzetet úgy, hogy
lábait a padlóra teszi, majd újra meghúzza a biztonsági övet. Ha az els
 utasoldali
légzsák kikapcsolását jelz
 lámpa nem kapcsol ki, ültesse át az utast hátra. Ha nem lehet
ülni a hátsó ülésen, csúsztassa hátra az els
 utasülést, amennyire csak lehet. Minél el
bb
konzultáljon egy hivatalos Mazda márkaszervizzel.
Alapvet
 biztonsági berendezések
SRS-légzsákok
2-63

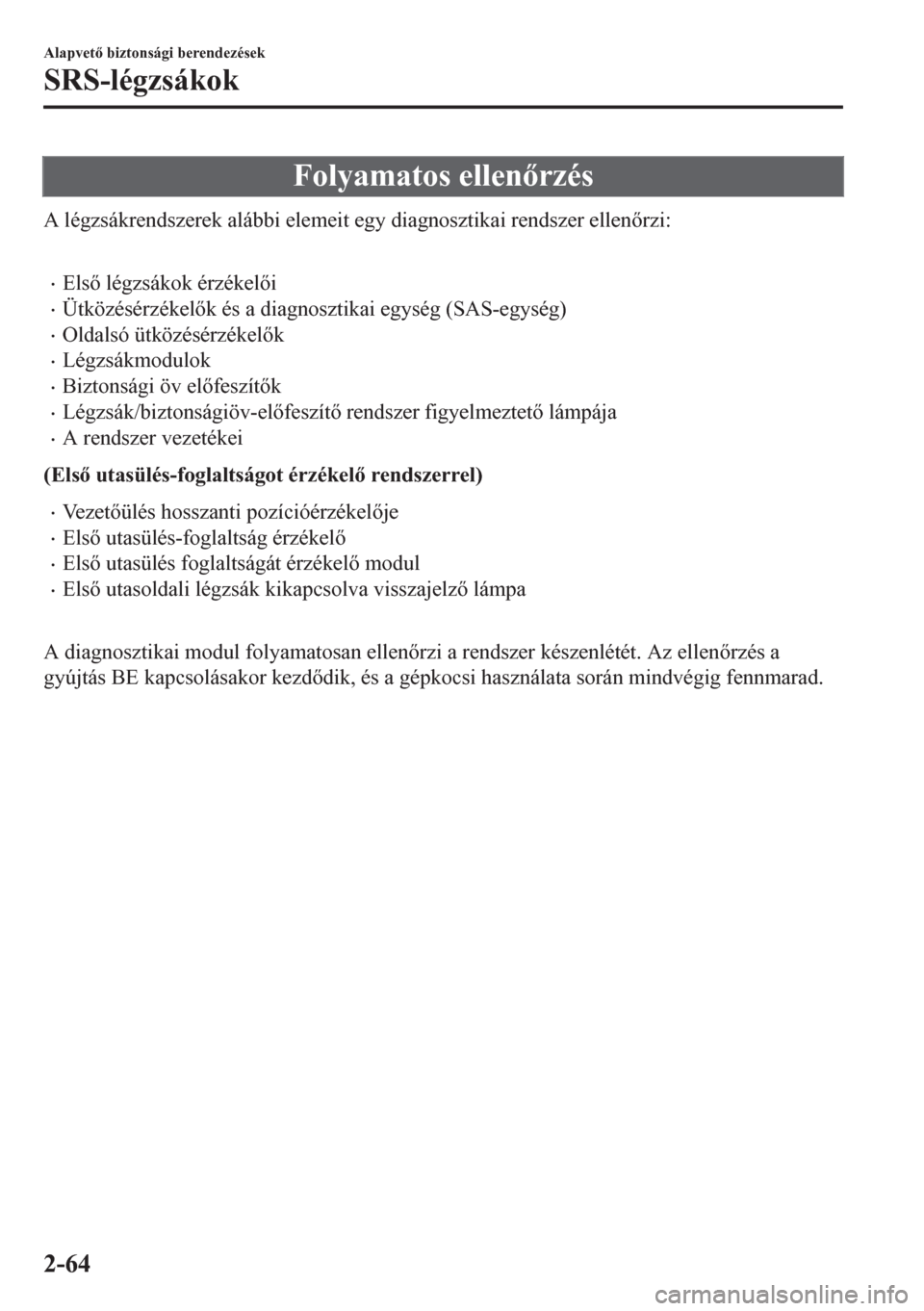

Folyamatos ellen
rzés
A légzsákrendszerek alábbi elemeit egy diagnosztikai rendszer ellen
rzi:

•Els
 légzsákok érzékel
i
•Ütközésérzékel
k és a diagnosztikai egység (SAS-egység)
•Oldalsó ütközésérzékel
k
•Légzsákmodulok
•Biztonsági öv el
feszít
k
•Légzsák/biztonságiöv-el
feszít
 rendszer figyelmeztet
 lámpája
•A rendszer vezetékei
(Els
 utasülés-foglaltságot érzékel
 rendszerrel)
•Vezet
ülés hosszanti pozícióérzékel
je
•Els
 utasülés-foglaltság érzékel

•Els
 utasülés foglaltságát érzékel
 modul
•Els
 utasoldali légzsák kikapcsolva visszajelz
 lámpa

A diagnosztikai modul folyamatosan ellen
rzi a rendszer készenlétét. Az ellen
rzés a
gyújtás BE kapcsolásakor kezd
dik, és a gépkocsi használata során mindvégig fennmarad.
Alapvet
 biztonsági berendezések
SRS-légzsákok
2-64

3Elindulás el
tt
A különféle részegységek – köztük a kulcsok, ajtók, tükrök és ablakok
– használata.
Kulcsok .............................................. 3-2
Kulcsok ........................................ 3-2
Kulcs nélküli ajtónyitó rendszer ........
...................................................... 3-3
Továbbfejlesztett kulcs nélküli
ajtónyitó rendszer ............................. 3-9
Továbbfejlesztett kulcs nélküli
ajtónyitó rendszer
*....................... 3-9
Hatótávolság .............................. 3-10
Ajtók és zárak ................................. 3-11
Ajtózárak ....................................3-11
Csomagtérajtó ............................ 3-21
Üzemanyag és károsanyag-
kibocsátás ........................................ 3-31
Az üzemanyaggal és a motor
kipufogógázaival kapcsolatos
óvintézkedések ...........................3-31
Üzemanyag-betölt
 nyílás fedele és
kupakja .......................................3-39
Kormánykerék ................................ 3-41
Kormánykerék ........................... 3-41
Tükrök ............................................. 3-43
Tükrök ........................................3-43
Ablakok ........................................... 3-48
Elektromos ablakok ................... 3-48
Te t
ablak
*.................................. 3-51
Biztonsági rendszer .........................3-54
Módosítás és kiegészít

berendezések .............................. 3-54
Indításgátló rendszer .................. 3-54
Tolvajriasztó rendszer
*.............. 3-56
Vezetési tippek .................................3-60
Bejáratás .................................... 3-60
Üzemanyag-takarékosság és
környezetvédelem ...................... 3-60
Veszélyes vezetés ....................... 3-61
Padlósz
nyeg ............................. 3-62
Hintáztatás ................................. 3-63
Téli vezetés ................................ 3-64
Vezetés vízzel elárasztott
területen ..................................... 3-66
Turbófeltölt
re vonatkozó
információk (SKYACTIV-D 2.2).......
.................................................... 3-67
Vontatás ........................................... 3-68
Lakókocsik és utánfutók vontatása
(Európa/Törökország/Izrael/Dél-
Afrika) ........................................3-68
*Egyes modelleken.3-1

Kulcsok
FIGYELMEZTETÉS
Ne hagyja a kulcsot a járműben, ha ott
gyerekek tartózkodnak, és tartsa olyan
helyen, ahol gyerekek nem találhatják meg
és nem játszhatnak vele:
A kulcsot gyerekekkel a járműben hagyni
veszélyes! Súlyos vagy akár halálos sérülés
is lehet a következménye! A gyerekek a
kulcsokat érdekes játékszernek találhatják,
és játék közben mozgásba hozhatják az
elektromos ablakokat vagy más
berendezéseket, vagy akár magát a
járművet is elindíthatják.
VIGYÁZAT
¾Mivel a kulcs (jeladó) gyenge
rádióhullámokat használ, előfordulhat,
hogy az alábbi esetekben nem fog
működni:
¾A kulcsot távközlési eszközök, például
mobiltelefon mellett tartja.
¾A kulcs valamilyen fémtárggyal
érintkezik.
¾A kulcs elektronikus eszközök, például
számítógép közelében van.
¾Nem eredeti Mazda elektronikus
berendezés van beépítve a járműbe.
¾Rádióhullámokat kibocsátó eszköz
van a jármű közelében.
¾Ha erős rádióhullámokat vesz, a kulcs
(jeladó) túl hamar lemerítheti az elemet.
Ne tegye a kulcsot elektronikus eszközök,
például televízió vagy személyi
számítógép közelébe.
¾A kulcs (jeladó) meghibásodásának
elkerülése érdekében NE:
¾ejtse le a kulcsot;
¾tegye ki a kulcsot nedvességnek;
¾szerelje szét a kulcsot;
¾tegye ki a kulcsot magas
hőmérsékletnek vagy erős
napsütésnek olyan helyeken, mint a
műszerfal vagy a motorháztető.
¾tegye a kulcsot semmilyen mágneses
térbe;
¾tegyen nehéz tárgyakat a kulcsra;
¾tegye a kulcsot ultrahangos mosóba;
¾tegyen semmilyen mágneses anyagot
a kulcs közelébe.

Elindulás el
tt
Kulcsok
3-2

A kulcskészlethez er
sített lapkára egy
kódszám van bélyegezve; válassza le ezt a
lapkát, és tárolja biztonságos helyen (ne a
járm
&ben!) arra az esetre, ha pótkulcsot
kellene csináltatnia.
Emellett írja is le a kódszámot, és tartsa
egy másik biztonságos és könnyen
hozzáférhet
 helyen, de ne a járm
&ben.

Ha a kulcsot (kiegészít
 kulcsot) elveszti,
kérje egy hivatalos Mazda márkaszerviz
segítségét, és keresse el
 a fenti
kódszámot.
MEGJEGYZÉS
A rendszer megfelel
 m
&ködésének
biztosításához a vezet
nek magánál kell
tartania a kulcsot.
Segédkulcs Jeladó
Kulcskód lapkája
A tartalék kulcs használatához húzza ki a
tartalék kulcsot a jeladóból, miközben
megnyomja a gombot.
Fogantyú
Kulcs nélküli ajtónyitó
rendszer
Ez a rendszer a kulcson lév
 gombok
segítségével távolról nyitja és zárja az
ajtók és a csomagtérajtó zárját, valamint
magát a csomagtérajtót.
A rendszer anélkül is be tudja indítani a
motort, hogy kivenné a kulcsot a
táskájából vagy a zsebéb
l.
A tolvajriasztó rendszerrel felszerelt
járm
&veken a tolvajriasztó rendszert is
m
&ködtetheti a kulccsal.

A rendszer m
&ködési hibáit és a
figyelmeztetéseket az alábbi figyelmeztet

lámpák és hangjelzések jelzik.
Az „A” típusú m
&szercsoporttal
rendelkez
 autók esetében további
információkért ellen
rizze a megjelenített
üzeneteket, vagy szükség esetén nézesse át
a járm
&vet szakm
&helyben. Javasoljuk,
forduljon hivatalos Mazda
márkaszervizhez.
•KULCS figyelmeztet
 lámpa (piros)
Lásd a Kapcsolatfelvétel a hivatalos
Mazda márkaszervizzel, valamint a
Járm
& átvizsgáltatása cím
& részt a(z)
7-34 oldalon.
Lásd az „Elvégzend
 m
&velet” cím
&
részt a 7-43. oldalon.
•Bekapcsolva hagyott gyújtás (STOP)
figyelmeztet
 hangjelzés
Lásd „Bekapcsolva hagyott gyújtás
(STOP) figyelmeztet
 hangjelzés”,
7-54. oldal.
•A „kulcs nincs a gépkocsiban”
figyelmeztet
 hangjelzés
Lásd „A »kulcs nincs a gépkocsiban«
figyelmeztet
 hangjelzés” c. részt,
7-54. oldal.
Elindulás el
tt
Kulcsok
3-3

Ha gondja van a kulccsal, konzultáljon
egy szakm
&hellyel. Mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.

Ha a kulcs elveszett vagy ellopták, egy új
kulcs beszerzése, valamint az elveszett
vagy ellopott kulcs m
&ködésképtelenné
tétele céljából miel
bb forduljon egy
hivatalos Mazda márkaszervizhez.
VIGYÁZAT
Az előírások betartásáért felelős fél által
nem kifejezetten jóváhagyott módosítások
vagy változtatások miatt a felhasználó
eltiltható a berendezés használatától.
MEGJEGYZÉS
•A kulcs nélküli ajtónyitó rendszer
m
&ködése a helyi viszonyoktól függ
en
változhat.
•A kulcs nélküli ajtónyitó rendszer akkor
teljesen m
&köd
képes (ajtó/
csomagtérajtó nyitás/zárás), ha a
gyújtáskapcsoló ki van kapcsolva. A
rendszer nem m
&ködik, ha a gyújtás a
kikapcsolt állapottól eltér
 bármely
pozícióba van kapcsolva.
•Ha a kulcs valamelyik gomb
megnyomásakor nem m
&ködik, vagy
túlságosan lecsökken a hatótávolsága,
el
fordulhat, hogy gyenge az elem. Az új
elem behelyezését lásd a „Kulcs
elemének cseréje” c. részben (6-42.
oldal).
•Az elem élettartama körülbelül egy év.
Cserélje ki egy új darabra az
akkumulátort, ha a KULCS (zöld)
visszajelz
 lámpája villog a
m
&szercsoportban (az „A” típusú
m
&szercsoporttal (lásd 4-47. oldal)
felszerelt járm
&veknél a
m
&szercsoportban üzenetek jelennek
meg). Az elem cseréje évente javasolt,
mert az elem lemerülését
l függ
en
el
fordulhat, hogy a kulcs figyelmeztet
/
visszajelz
 lámpa nem világít vagy nem
villog.
•További kulcsokat a hivatalos Mazda
márkaszervizekb
l lehet beszerezni. A
kulcs nélküli funkciókhoz járm
&venként
6 kulcs használható. Ha új kulcsra van
szüksége, vigye be az összes kulcsot a
hivatalos Mazda márkaszervizbe.
ttJeladó
Működtető gombok Működést jelző lámpa
Elindulás el
tt
Kulcsok
3-4
