2018 MAZDA MODEL CX-5 Kezelési útmutató (in Hungarian)

Bels
 részegységek („E” nézet)
pTávnyitók ............................................................................................................ 2-10. oldal
qRögzít
foglalatok ................................................................................................2-41. oldal
rCsomagtérfedél ................................................................................................... 3-29. oldal
sKiegészít
 csatlakozó ....................................................................................... 5-157. oldal
tAlsó tárolórekesz .............................................................................................. 5-163. oldal
uRakományrögzít
 fülek .....................................................................................5-163. oldal
Képindex
A bels
 tér áttekintése (jobbkormányos típus)
A berendezés és annak beszerelési helye járm
&venként változik1-11

Els

pAblaktörl
 lapátok .............................................................................................. 6-34. oldal
qTe t
ablak ............................................................................................................. 3-51. oldal
rAblak ...................................................................................................................3-48. oldal
sÜzemanyag-betölt
 nyílás fedele ........................................................................3-39. oldal
tKüls
 zárógomb ................................................................................................. 3-12. oldal
uAjtó ..................................................................................................................... 3-11. oldal
Képindex
Küls
 áttekint
 nézet
1-12A berendezés és annak beszerelési helye járm
&venként változik

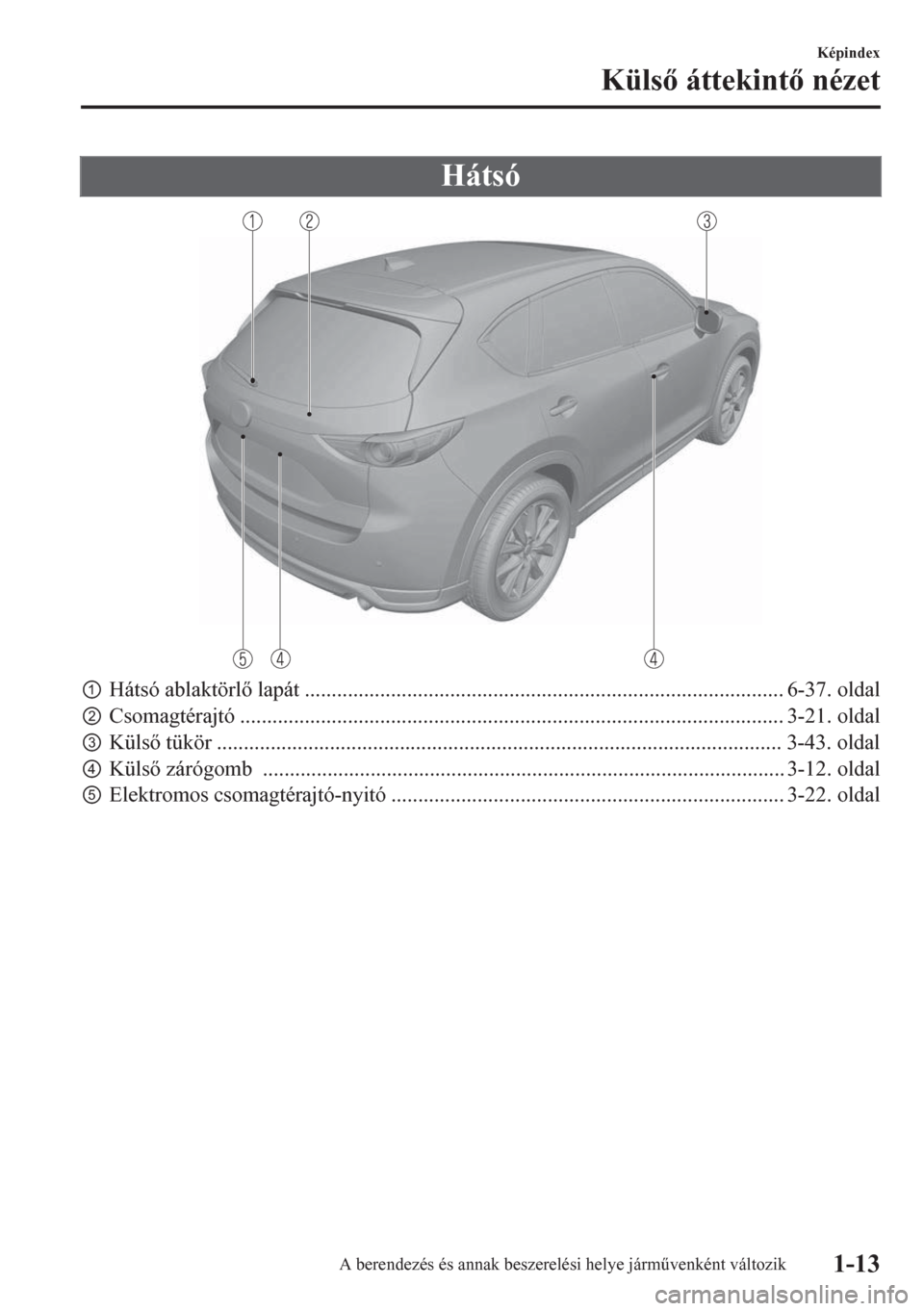

Hátsó
pHátsó ablaktörl
 lapát ......................................................................................... 6-37. oldal
qCsomagtérajtó ..................................................................................................... 3-21. oldal
rKüls
 tükör ......................................................................................................... 3-43. oldal
sKüls
 zárógomb ................................................................................................. 3-12. oldal
tElektromos csomagtérajtó-nyitó ......................................................................... 3-22. oldal
Képindex
Küls
 áttekint
 nézet
A berendezés és annak beszerelési helye járm
&venként változik1-13

FELJEGYZÉSEK
1-14

2Alapvet
 biztonsági berendezések
A biztonsági berendezésekkel, azaz ülésekkel, biztonsági övekkel,
gyerekülésekkel és SRS-légzsákokkal kapcsolatos fontos információk.
Ülések ................................................. 2-2
Ülésekkel kapcsolatos
óvintézkedések .............................2-2
Els
 ülés ....................................... 2-5
Hátsó ülés ...................................2-10
Fejtámaszok ............................... 2-16
Biztonságiöv-rendszerek ................ 2-19
Biztonsági övvel kapcsolatos
óvintézkedések ...........................2-19
Biztonsági öv ............................. 2-22
Biztonsági öv használatára
figyelmeztet
 rendszerek ........... 2-23
Biztonsági öv el
feszít
 és
terheléskorlátozó rendszerek..............
.................................................... 2-23
Gyermekbiztonsági rendszer ......... 2-26
A gyermekbiztonsági rendszerrel
kapcsolatos óvintézkedések ....... 2-26
Gyermekbiztonsági rendszer
beszerelése ................................. 2-32
Gyermekbiztonsági rendszer
megfelel
ségi táblázata különböz

elhelyezéseknél .......................... 2-37
Gyermekbiztonsági rendszerek
beszerelése ................................. 2-41
SRS-légzsákok ................................. 2-44
A kiegészít
 visszatartó rendszerrel
(SRS) kapcsolatos óvintézkedések ....
.................................................... 2-44
A kiegészít
 visszatartó rendszer
elemei .........................................2-50
Az SRS-légzsákok m
&ködése ............
.................................................... 2-52
Az SRS-légzsákok m
&ködési
feltételei ..................................... 2-56
Korlátozások az SRS-légzsákkal
kapcsolatban .............................. 2-57
Els
 utasülés-foglaltságot érzékel

rendszer
*.................................... 2-59
Folyamatos ellen
rzés ............... 2-64
*Egyes modelleken.2-1

Ülésekkel kapcsolatos óvintézkedések
FIGYELMEZTETÉS
Az ülés beállítása után mindig ellenőrizze, hogy a beállítható elemek megfelelően
reteszelődtek-e:
Az állítási lehetőséggel rendelkező üléseknél veszélyt jelenthet, ha az ülés vagy a háttámla
nincs megfelelően rögzítve. Baleset vagy hirtelen fékezés esetén a nem megfelelően rögzített
üléslap vagy háttámla elmozdulhat és sérülést okozhat. Az ülés beállítása után mindig
ellenőrizze az üléslap, illetve a háttámla előre-hátra mozgatásával, hogy az megfelelően
reteszelődött-e.
Ne engedje, hogy gyermek állítsa az ülést:
Veszélyes helyzetet okozhat, ha gyermek állítgatja az ülést, mert az ülés beszoríthatja a kezét
vagy a lábát.
Ne vezessen az üléstámla reteszeletlen helyzetében:
Az ülés háttámlájának fontos biztonsági szerepe van a gépkocsiban. A rögzítetlen háttámla
veszélyes lehet, mert egy ütközés vagy hirtelen fékezés esetén elmozdulhat, és ezáltal nem tud
megfelelő védelmet nyújtani az ülésben ülő utasnak, az esetlegesen ott tárolt csomag pedig
kirepülhet, mely szintén súlyos sérülést okozhat. Az ülés beállítása után mindig húzza meg
erőteljesen a háttámlát előre-hátra – még akkor is, ha nem utazik utas az ülésen –, így
ellenőrizve, hogy az megfelelően reteszelődött-e.
Az ülésen csak a gépkocsi álló helyzetében végezzen beállítást:
Amennyiben az ülést vezetés közben állítja be, az üléspozíció instabillá válhat, továbbá az
ülés váratlanul elmozdulhat, ami sérülésekhez vezethet.
Ne módosítsa vagy cserélje az első üléseket:
Az ülések bármilyen megváltoztatása vagy az üléshuzat cseréje veszélyes lehet, mivel az
ülések háttámlája tartalmazza az oldallégzsák egységeket, amelyek a kiegészítő utasvédelmi
rendszer meghatározó egységei. Az ülések bármilyen módosítása a kiegészítő utasvédelmi
rendszer károsodásával járhat, ami súlyos sérüléshez vezethet. Ha bármilyen okból
szükségessé válna az ülések kiszerelése, akkor ezzel kapcsolatban előzetesen konzultáljon egy
hivatalos Mazda márkaszervizzel.
Alapvet
 biztonsági berendezések
Ülések
2-2

Ne vezesse a gépkocsit sérült első ülésekkel:
Veszélyes, ha sérült első ülésekkel, pl. szakadt vagy az uretán betétig tönkrement
üléspárnákkal közlekedik. Még egy olyan kisebb ütközéstől is károsodhat az alapvető
légzsákrendszer elemeit tartalmazó ülés, amitől nem nyílnak ki a légzsákok. Előfordulhat,
hogy egy esetleges következő ütközés során már nem fognak működésbe lépni, és ez súlyos
sérüléshez vezethet. Ütközést követően minden esetben ellenőriztesse az első üléseket, az
ülések előfeszítését és légzsákrendszerét egy hivatalos Mazda márkaszervizben.
Ne vezesse a gépkocsit túlságosan hátradöntött első üléstámlákkal sem:
Túlságosan hátradöntött háttámlával az utazás veszélyes lehet, mert ilyenkor a biztonsági
övek nem adnak teljes védelmet. Ütközésnél vagy hirtelen fékezésnél az így utazó utas
kicsúszhat a biztonsági öv alsó pántja alatt, és súlyos belső sérüléseket szenvedhet. A
maximális biztonság érdekében üljön minél függőlegesebb testhelyzetben és megfelelő
távolságra a kezelőszervektől.
Ne helyezzen semmit (például párnát) az üléstámla és a háta közé:
Az üléspárna és a háta közé helyezett tárgy (például párna) meggátolhatja a biztonságos
vezetési helyzet felvételét, így a biztonsági öv nem lesz képes teljes kapacitással működni egy
esetleges balesetnél, ami súlyos, akár végzetes sérülésekkel is járhat.
Ne tegyen semmit az ülés alá:
Az ilyen tárgy beszorulhat és meggátolhatja az ülés biztonságos rögzítését, ami balesethez is
vezethet.
Ne halmozzon fel rakományt az üléstámla magassága fölé:
Az üléstámla fölé nyúló poggyász vagy egyéb rakomány veszélyes. Hirtelen fékezésnél vagy
ütközéskor a tárgyak elszabadulhatnak és sérüléseket okozhatnak az utasoknak.
Elindulás előtt győződjön meg róla, hogy a csomagok és a rakomány rögzítve van:
Rögzítetlen rakománnyal veszélyes vezetni, mert az hirtelen fékezés vagy karambol esetén
elmozdulhat és sérülést okozhat.
Ne engedjen senkit menet közben a lehajtott üléstámlára ülni vagy állni:
Lehajtott üléstámlán utazni veszélyes. Különösen veszélyes, ha gyermek utazik a lehajtott
üléstámlán. Hirtelen megállás vagy akár egy kisebb ütközés esetén a nem megfelelő
gyermekülésben vagy ülésmagasítón, bekötetlenül utazó gyermek előrerepülhet vagy
kirepülhet a gépkocsiból, ami súlyos, akár végzetes sérüléssel is járhat. A csomagtérben utazó
gyermek más utasoknak ütközhet, ami súlyos sérüléssel járhat.
Alapvet
 biztonsági berendezések
Ülések
2-3

VIGYÁZAT
¾Az ülések beállításakor a sérüléseket elkerülendő ügyeljen arra, hogy keze vagy ujjai ne
kerüljenek az ülés mozgó alkatrészei közelébe vagy az oldalsó borításra.
¾Az ülések mozgatásakor ügyeljen rá, hogy ne legyen poggyász a környező területeken. Ha a
poggyász beakad, károsodhat.
¾(Kézzel állítható ülés)
Mikor az ülést előre-hátra mozgatja vagy az ülés teljesen hátrahajtott háttámláját vissza
kívánja állítani álló helyzetébe, támassza meg a háttámlát a kezével, az ülésállító kar
működtetése közben. Ha nem támasztja meg a háttámlát, az ülés hirtelen megmozdulhat
és sérülést is okozhat.
MEGJEGYZÉS
•A hátsó ülés eredeti helyzetbe történ
 visszaállításakor a biztonsági övet helyezze vissza
normál helyzetbe. Ellen
rizze, hogy az öv kihúzható és vissza is húzódik.
•(Elektronikusan állítható ülés)
Az üléslapok mozgatása elektromos motorokkal történik. Kerülje a motorok tartós
m
&ködtetését, mert az a motorok károsodásához vezethet.
•Az akkumulátor lemerülését elkerülend
 az ülések beállítását lehet
leg járó motor
mellett végezze. Az ülésállító motorok jelent
s áramfelvétellel m
&ködnek.
•Az ülésállító kapcsolót egyszerre csak egy ülésállítási funkció m
&ködtetésére használja.
Alapvet
 biztonsági berendezések
Ülések
2-4
